SWC-DH مختصر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ

SWC-DH مختصر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ

SWC-DH شارٹ فلیکس ویلڈنگ ٹائپ یونیورسل کپلنگز SWC رینج میں سب سے زیادہ کمپیکٹ ویلڈنگ جوائنٹ ہیں: φ180–φ390 mm gyration قطر، 20–250 kN·m برائے نام ٹارک، 25° زاویہ کی غلط ترتیب اور 35° کے لئے کراس اور 35-000000000000000000000000000000000000000000000 تک کے لیے سوئی سے چلنے والے ٹرونینز۔ ننگبو، چین میں Raydafon کی اپنی ISO 9001 ورکشاپ میں تیار کردہ، وہ رولنگ ملز، لہرانے، کرین اور کان کنی کی ڈرائیوز کے لیے موزوں ہیں جہاں شافٹ کی جگہ محدود ہے۔ معیاری ماڈل جلدی بھیجتے ہیں؛ ڈرائنگ کے لیے حسب ضرورت بورز، کی ویز، لمبائی اور اسپلائن بنائے جاتے ہیں۔ 24 گھنٹے کے اندر کوٹیشن کے لیے اپنا ماڈل یا ڈرائنگ بھیجیں۔

SWC-DH مختصر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ

SWC رینج میں سب سے چھوٹا ویلڈنگ کی قسم کا جوائنٹ — 4 سوئی والے ٹرنین، 35CrMo جعلی یوکس اور ایک کروم پلیٹڈ کراس شافٹ، جو رولنگ ملز، ہوسٹس اور دیگر ڈرائیوز کے لیے بنایا گیا ہے جہاں شافٹ کے درمیان فاصلہ صرف چند سو ملی میٹر ہے۔

  • 20–250 kN·mبرائے نام ٹارک (یہ ماڈل)
  • φ180–φ390Gyration قطر D
  • ≤25°ایکسس فولڈ اینگل β
  • 35CrMoجعلی جوئے کا مواد

چینی مینوفیکچرر سے SWC-DH شارٹ فلیکس ویلڈنگ ٹائپ یونیورسل کپلنگ خریدیں

پروکیورمنٹ انجینئر عام طور پر پہلے سے طے شدہ تین نمبروں کے ساتھ یہاں پہنچتے ہیں: شافٹ بور، مرکز سے مرکز کا فاصلہ اور چوٹی ٹارک۔ SWC-DH بالکل اسی صورت حال کے لیے تیار کیا گیا تھا۔ جہاں ایک معیاریSWC-BH معیاری فلیکس ویلڈنگ کی قسم یونیورسل کپلنگاس کے لمبے فلیکس کے لیے اضافی محوری کمرے کی ضرورت ہوتی ہے، شارٹ فلیکس DH ورژن اسی ٹارک کی گنجائش کو برقرار رکھتے ہوئے اس لمبائی کو ہٹا دیتا ہے — اس لیے آپ ہیوی ڈیوٹی کارڈن شافٹ کو مل اسٹینڈ، ایک ہوسٹ ڈرم یا کرین ٹرالی کے ارد گرد کے فریم کو دوبارہ ڈیزائن کیے بغیر فٹ کر سکتے ہیں۔

Raydafon مکمل SWC سیریز تیار کرتا ہے، اس کمپیکٹ DH کپلنگ سے لے کر طویل توسیع تکSWC-CH لمبی فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ، ISO 9001 کوالٹی سسٹم کے تحت۔ ایک انجینئرنگ رابطہ چیک ڈرائنگ سے لے کر ڈیلیوری تک آپ کے RFQ کی پیروی کرتا ہے، اور وہی ٹیم دوبارہ آرڈرز کو ہینڈل کرتی ہے، اس لیے بیچوں کے درمیان تصریحات کی منتقلی ایسی چیز نہیں ہے جو آپ کو پولیس کے پاس ہو۔

01

مختصر فلیکس، لمبی زندگی

کمپیکٹ فلیکس جوائنٹ کو محوری سمت میں سخت اور ریورسنگ ٹارک کے تحت مستحکم رکھتا ہے، یہی رولنگ مل ڈرائیوز کی مانگ ہے۔

02

صدمے کے بوجھ کے لیے بنایا گیا ہے۔

چار مہر بند سوئی والے ٹرونین اور ایک سخت، کروم چڑھایا کراس شافٹ اثر بوجھ کو ایک نقطہ پر مرکوز کرنے کے بجائے پھیلاتے ہیں۔

03

ویلڈیڈ جوا، تیزی سے فٹ

ویلڈنگ کی قسم کا جوا پہلے آپ کے شافٹ سے منسلک ہوتا ہے اور دوسرے کو ویلڈ کیا جاتا ہے، اس لیے تنصیب کی رواداری 25° ورکنگ اینگل کے اندر رہتی ہے۔

ایک مختصر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ کیا ہے؟

ایک مختصر فلیکس ویلڈنگ کی قسم کا یونیورسل کپلنگ ایک کارڈن قسم کا جوائنٹ ہے جس کے دو جوئے کو براہ راست ڈرائیونگ اور چلائے جانے والے شافٹ پر ویلڈیڈ کیا جاتا ہے، جس میں ٹرنیئنز کے درمیان ممکنہ لچک کی لمبائی سب سے چھوٹی ہوتی ہے۔ ویلڈنگ کنکشن فلینجز، کیز یا کلیمپنگ ہبس کی ضرورت کو دور کرتا ہے، جو دونوں اسمبلی کو مختصر کرتے ہیں اور ردعمل کے عام ذریعہ کو ختم کرتے ہیں۔ چونکہ فلیکس سیکشن چھوٹا ہے، اس لیے کپلنگ 25° تک زاویہ کی غلط ترتیب اور چھوٹے محوری اور ریڈیل آفسیٹس کو برداشت کرتا ہے، لیکن یہ محوری نقل مکانی کے خلاف مزاحمت کرتا ہے - ڈیزائن کا انتخاب جو رولنگ مل اور ہوسٹ ڈرائیوز کو اتنا قابل اعتماد بناتا ہے۔

اس DH سیریز میں gyration قطر φ180 mm سے φ390 mm تک چلتا ہے اور 20 kN·m سے 250 kN·m تک ٹارک کا درجہ دیا جاتا ہے۔ اگر آپ کا ڈیوٹی سائیکل اس سے آگے کی طرف اشارہ کرتا ہے۔SWC-WF فلانج قسم یونیورسل کپلنگبولٹ آن ویرینٹ میں اسی سیریز کا احاطہ کرتا ہے، اور وسیع تر SWC فیملی 1000 kN·m تک پہنچ جاتی ہے — Raydafon اسی فیکٹری سے حوالہ دے سکتا ہے۔

تکنیکی وضاحتیں اور سائز کا انتخاب

  • ماڈل کی حدSWC180DH1 - SWC390DH2
  • Gyration قطر Dφ180 / φ225 / φ250 / φ285 / φ315 / φ350 / φ390 ملی میٹر
  • برائے نام ٹارک Tn20 - 250 kN·m
  • تھکاوٹ (متبادل) ٹارک ٹی ایف≤25 kN·m (SWC180DH) سے ≤15 kN·m (SWC390DH)
  • ایکسس فولڈ اینگل β10° / 15° / 20° / 31.5° / 45° / 63° / 90° / 125° فی سائز
  • فلیکس کی مقدار Ls40 / 55 / 70 / 80 / 90 / 100 / 120 / 130 / 140 / 150 ملی میٹر
  • کراس شافٹمرکب سٹیل، کروم چڑھایا
  • جوئے کا مواد35CrMo جعلی سٹیل، انٹیگریٹڈ فورک ہیڈ
  • بیرنگ4 × سوئی بیئرنگ سیٹ فی جوڑ
  • بولٹڈ فلینج کے اختیارات (D1/D2)φ105 - φ235 ملی میٹر (js11 / H7)
  • اپنی مرضی کے اختیاراتبور، کلیدی راستہ، لمبائی، سپلائن، سٹینلیس یا پینٹ شدہ ختم

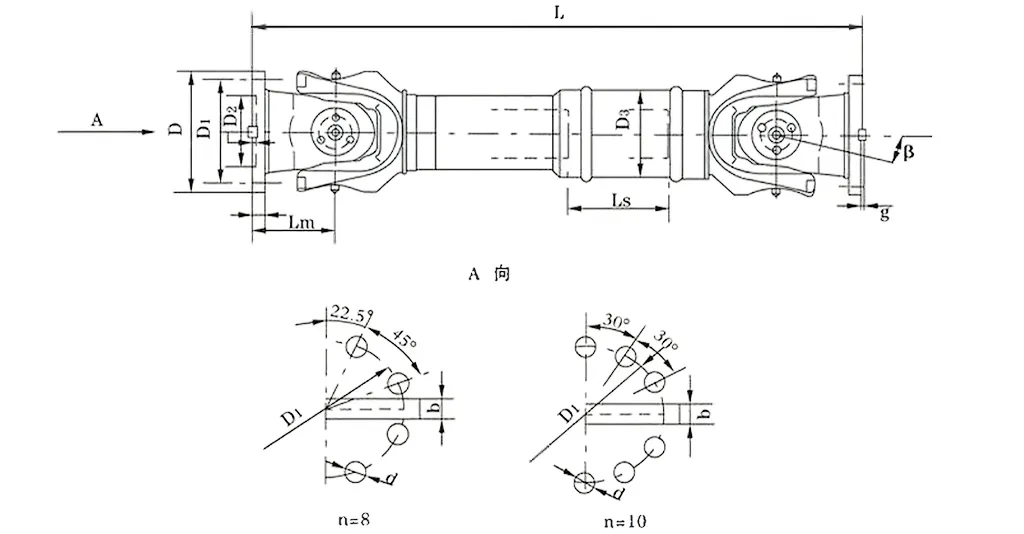

مکمل SWC-DH طول و عرض اور ٹارک ٹیبل — ہر کالم کو دیکھنے کے لیے افقی طور پر اسکرول کریں۔

ماڈل D
(ملی میٹر)
Tn
(kN·m)
β
(°)
ٹی ایف
(kN·m)
ایل ایس
(ملی میٹر)
سائز (ملی میٹر) گھومنے والی جڑت (kg·m²) وزن (کلوگرام)
Lmin D1 (js11) D2 (H7) D3 ایل ایم n-d k t b (h9) g Lmin +100 ملی میٹر Lmin +100 ملی میٹر
SWC180DH1 180 20 10 ≤25 75 650 155 105 114 110 8-17 17 5 – – 0.165 0.0070 58 2.8
SWC180DH2 180 20 10 ≤25 55 600 155 105 114 110 8-17 17 5 – – 0.162 0.0070 56 2.8
SWC180DH3 180 20 10 ≤25 40 550 155 105 114 110 8-17 17 5 – – 0.160 0.0070 52 2.8
SWC225DH1 225 40 20 ≤15 85 710 196 135 152 120 8-17 20 5 32 9.0 0.415 0.0234 95 4.9
SWC225DH2 225 40 20 ≤15 70 640 196 135 152 120 8-17 20 5 32 9.0 0.397 0.0234 92 4.9
SWC250DH1 250 63 31.5 ≤15 100 795 218 150 168 140 8-19 25 6 40 12.5 0.900 0.0277 148 5.3
SWC250DH2 250 63 31.5 ≤15 70 735 218 150 168 140 8-19 25 6 40 12.5 0.885 0.0277 136 5.3
SWC285DH1 285 90 45 ≤15 120 950 245 170 194 160 8-21 27 7 40 15.0 1.876 0.0510 229 6.3
SWC285DH2 285 90 45 ≤15 80 880 245 170 194 160 8-21 27 7 40 15.0 1.801 0.0510 221 6.3
SWC315DH1 315 125 63 ≤15 130 1070 280 185 219 180 10-23 32 8 40 15.0 3.331 0.0795 346 8.0
SWC315DH2 315 125 63 ≤15 90 980 280 185 219 180 10-23 32 8 40 15.0 3.163 0.0795 334 8.0
SWC350DH1 350 180 90 ≤15 140 1170 310 210 267 194 10-23 35 8 50 16.0 6.215 0.2219 508 15.0
SWC350DH2 350 180 90 ≤15 90 1070 310 210 267 194 10-23 35 8 50 16.0 5.824 0.2219 485 15.0
SWC390DH1 390 250 125 ≤15 150 1300 345 235 267 215 10-25 40 8 70 18.0 11.125 0.2219 655 15.0
SWC390DH2 390 250 125 ≤15 90 1200 345 235 267 215 10-25 40 8 70 18.0 10.763 0.2219 600 15.0
  • ٹی ایف- متبادل بوجھ کے تحت اجازت شدہ ٹارک، تھکاوٹ کی طاقت سے شمار کیا جاتا ہے۔
  • Lmin- کاٹنے کے بعد کم از کم لمبائی؛ نصب شدہ لمبائی L آپ کی ضرورت کے مطابق بنائی گئی ہے۔
  • D1 (js11) / D2 (H7)- اختیاری بولڈ فلینج بورز۔ آپ کے شافٹ پر ویلڈنگ کے لیے ویلڈنگ کی قسم کا جوا بغیر بور کے فراہم کیا جاتا ہے۔
  • رواداری اور طول و عرض SWC سیریز کے معیار کی پیروی کرتے ہیں۔ ایک غیر معیاری ایل، بور یا اسپلائن کی ضرورت ہے؟ ڈرائنگ بھیجیں اور ہم کوٹیشن کے ساتھ فزیبلٹی کی تصدیق کریں گے۔

مصنوعات کی تفصیل

نیچے دی گئی تصویریں ہمارے اپنے پروڈکشن حصے ہیں — جعلی کانٹے کا سر، مشینی فلینج کا چہرہ، ویلڈڈ جوا اور سوئی سے چلنے والا ٹرنین جو بوجھ اٹھاتا ہے۔

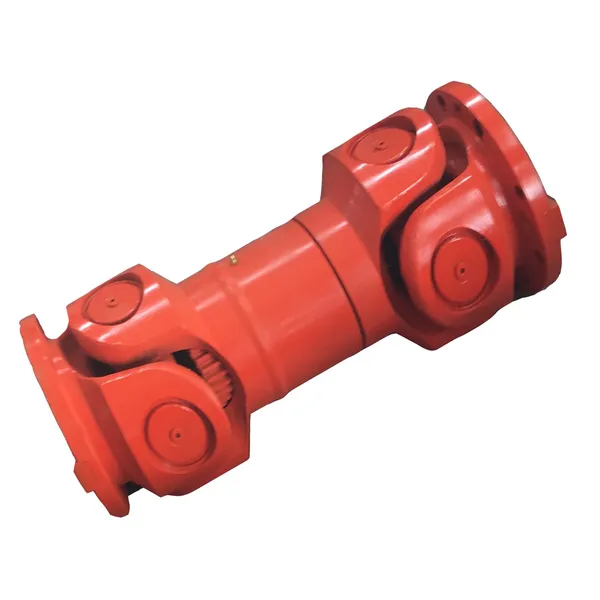

SWC-DH short flex welding type universal coupling showing forged fork head, welded yoke and needle bearing trunnion
SWC-DH شارٹ فلیکس ویلڈنگ ٹائپ یونیورسل کپلنگ — جعلی فورک ہیڈ، ویلڈڈ یوک اور سوئی بیئرنگ ٹرنین۔

صحیح SWC-DH سائز کا انتخاب کیسے کریں۔

  1. پہلے بور اور کنکشن ٹھیک کریں۔اوپر دیے گئے ٹیبل سے شافٹ قطر اور کی وے، یا D1/D2 فلینج بور اور بولٹ پیٹرن کی تصدیق کریں۔ اگر شافٹ کٹا ہوا ہے یا ٹیپرڈ ہے تو ہمیں بتائیں - یہ جوئے کو تبدیل کرتا ہے، ٹارک کی درجہ بندی نہیں۔
  2. ٹارک کا موازنہ کریں، سائز نہیں۔وہ ماڈل منتخب کریں جس کا برائے نام ٹارک Tn آپ کے نارمل سروس فیکٹر کے ساتھ آپ کے چوٹی چلانے والے ٹارک سے زیادہ ہو۔ ریورس کرنے یا شاک سے بھری ڈرائیوز کے لیے، Tf کو بھی چیک کریں: یہ متبادل بوجھ کے تحت تھکاوٹ کی حد ہے۔
  3. جگہ کی پیمائش کریں۔ڈی ایچ سیریز لمبائی کو بچانے کے لیے موجود ہے۔ Lmin کا ​​اس خلا سے موازنہ کریں جو آپ کے پاس ہے، اور یاد رکھیں کہ Ls اس بات کی نشاندہی کرتا ہے کہ اس کی لمبائی کتنی لچکدار ہے۔
  4. کام کرنے والے زاویہ کا اعلان کریں۔ہر ماڈل کی اپنی β کی حد ہوتی ہے (β کالم دیکھیں)۔ بڑے زاویہ پر مسلسل کام کرنے سے بیرنگ پر مساوی ٹارک بڑھتا ہے، اس لیے سائز میں اضافہ اکثر وقت سے پہلے ناکامی سے سستا ہوتا ہے۔
  5. آر ایف کیو بھیجیں۔ماڈل یا ڈرائنگ، مقدار، شافٹ میٹریل، ورکنگ اینگل اور ڈیلیوری پورٹ شامل کریں۔ ہم ایک مضبوط قیمت اور لیڈ ٹائم کے ساتھ جواب دیتے ہیں - عام طور پر 24 گھنٹوں کے اندر۔

Raydafon میں مواد، مشینی اور کوالٹی کنٹرول

جوئے کو 35CrMo سے جعلی بنایا گیا ہے اور بولڈ اسمبلی کے بجائے ایک مربوط فورک ہیڈ کے طور پر مشین بنایا گیا ہے۔ یہ واحد تبدیلی بولڈ جوڑوں کو ہٹا دیتی ہے جو عام طور پر کارڈن شافٹ پر سب سے پہلے ڈھیلے ہوتے ہیں، اور یہ تقسیم شدہ ڈیزائن کے مقابلے میں مجموعی ساختی طاقت کو تقریباً 30-50% تک بڑھاتا ہے۔ کراس شافٹ الائے اسٹیل ہے، جرنل پر سخت اور کروم چڑھایا جاتا ہے تاکہ دھول یا مرطوب پودوں کے ماحول میں سنکنرن اور جھنجھلاہٹ کا مقابلہ کیا جا سکے۔

ہر جوائنٹ میں کنٹرولڈ فٹ کلیئرنس کے ساتھ چار سوئی بیئرنگ سیٹ ہوتے ہیں، جہاں سے کم شور اور 98.6% ٹرانسمیشن کی کارکردگی آتی ہے۔ ڈسپیچ سے پہلے ہم بور اور کی وے کے طول و عرض، رن آؤٹ، سختی اور اسمبلڈ آرٹیکلیشن چیک کرتے ہیں۔ ٹیسٹ رپورٹس اور مواد کے سرٹیفکیٹ شپنگ دستاویزات کے ساتھ جاری کیے جاتے ہیں جب آپ کے پروجیکٹ کو ان کی ضرورت ہوتی ہے۔

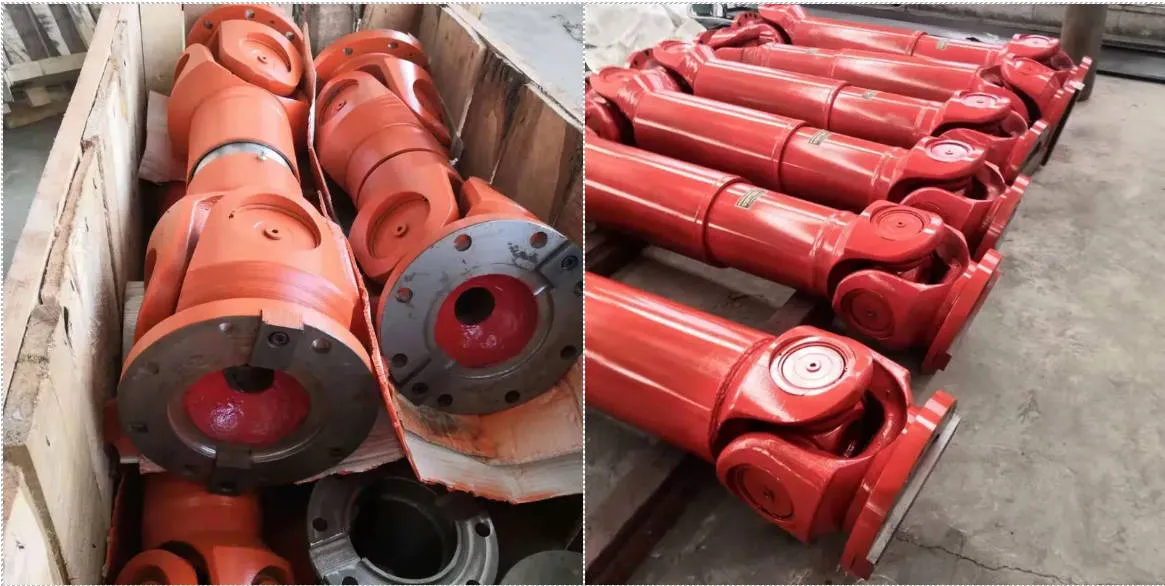

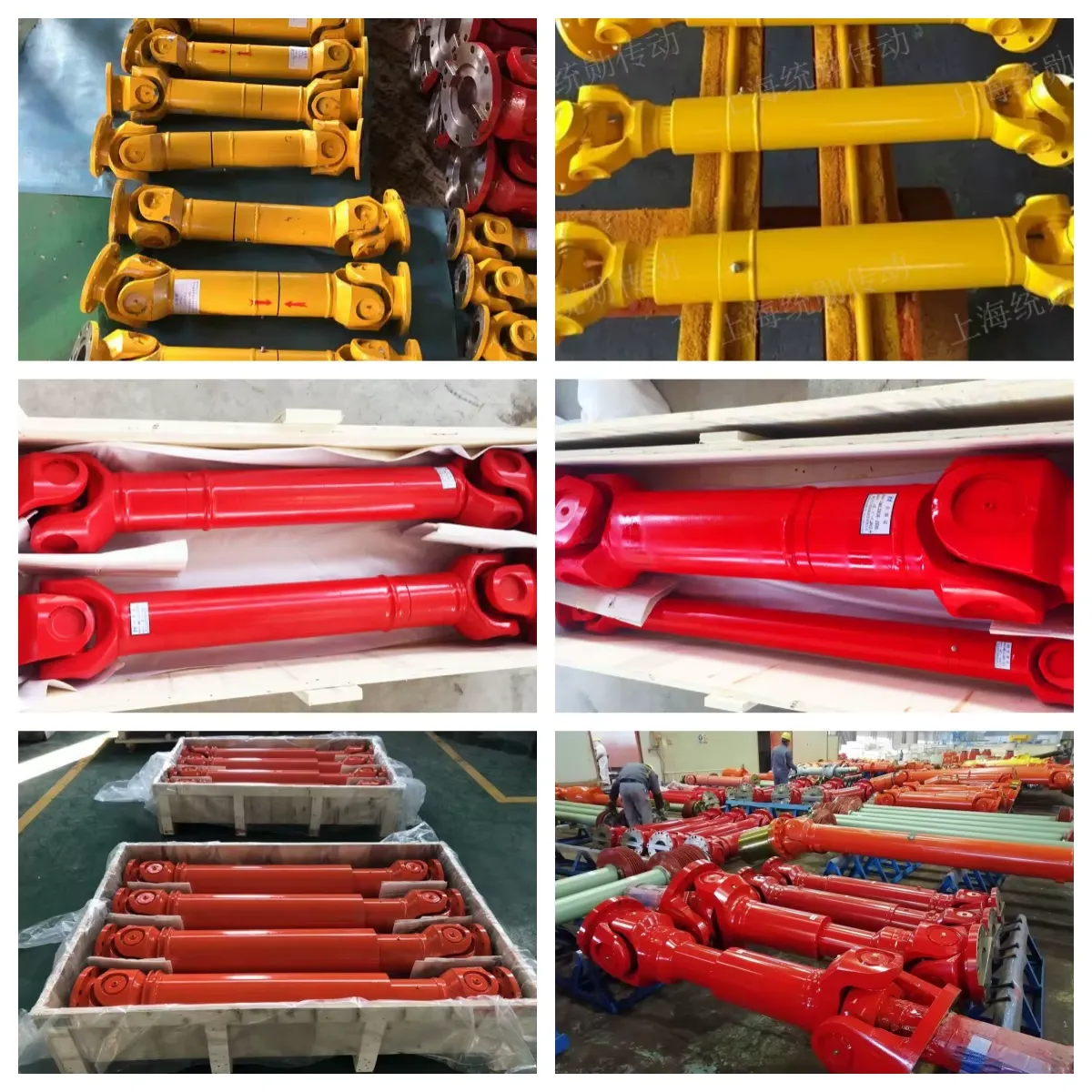

SWC universal coupling manufacturing and assembly workshop at Raydafon factory
ننگبو، چین میں Raydafon پروڈکشن لائن پر SWC یونیورسل کپلنگز کی مشیننگ اور اسمبلی۔

خریدار اس جوڑے کا انتخاب کیوں کرتے ہیں۔

  • مختصر جسم میں زیادہ ٹارک
  • 25° تک غلط ترتیب کا معاوضہ
  • 98.6٪ ٹرانسمیشن کی کارکردگی
  • 30-40 dB(A) آپریٹنگ شور
  • کروم چڑھایا کراس شافٹ
  • انٹیگریٹڈ فورک ہیڈ، کوئی ڈھیلا بولٹ نہیں۔
  • آئی ایس او 9001 فیکٹری
  • OEM اور کسٹم بور دستیاب ہے۔

اضافی لمبائی کے بغیر ٹارک

اس سیریز میں 20–250 kN·m کی درجہ بندی کی گئی۔ رولنگ ملز میں، جہاں اسٹینڈ کے ذریعے محوری جگہ طے کی جاتی ہے، DH جوائنٹ وہی ڈیوٹی فراہم کرتا ہے جو ایک طویل کپلنگ کے طور پر کرتا ہے اور شافٹ کے نیچے ہونے کے خطرے کو دور کرتا ہے۔

برسوں میں ناپی جانے والی زندگی پہنیں۔

سوئی کے بیرنگ، ایک سخت کروم پلیٹڈ کراس شافٹ اور ایک جعلی کانٹے کا سر دو ناکامی کے طریقوں کو کاٹتا ہے جو ہم سب سے زیادہ دیکھتے ہیں: ٹرنین پہننا اور ڈھیلے ہوئے بولٹ یوکس۔ دیکھ بھال کی ٹیمیں خدمات کے درمیان نمایاں طور پر طویل وقفوں کی اطلاع دیتی ہیں۔

مسابقتی فیکٹری قیمت

ہم جوئے کو مشین بناتے ہیں اور جوڑوں کو اپنی ورکشاپ میں جمع کرتے ہیں، اس لیے آپ کے اور پروڈکشن لائن کے درمیان کوئی تجارتی مارجن نہیں ہے — اور حسب ضرورت بور یا لمبائی میں ٹولنگ سرچارج نہیں ہوتا ہے۔

کمپن اور شور کے بارے میں آپریٹر کی رائے مستقل طور پر مثبت ہے: بیرنگز کو صحیح طریقے سے نصب اور چکنائی کے ساتھ، پیمائش شدہ شور 30-40 dB(A) رینج میں رہتا ہے، جو منسلک ورکشاپوں اور کھانے یا الیکٹرانکس پلانٹس کے ساتھ ساتھ بھاری صنعتوں کے لیے جوڑے کو موزوں رکھتا ہے۔

ایپلی کیشنز

SWC-DH کپلنگ متعین کیے جاتے ہیں جہاں بھی ایک مختصر، ہائی ٹارک شافٹ کنکشن کو مسلسل ڈیوٹی سے بچنا ہوتا ہے:

  • رولنگ ملزمین ڈرائیو اور رولر ٹیبل شافٹ
  • لہرانے والے اور کرینیں۔ڈرم ڈرائیوز، ٹرالی اور سلیونگ گیئر
  • میٹالرجیکل پلانٹمسلسل کاسٹر، کینچی، رن آؤٹ ٹیبل
  • کان کنی کی مشینریکنویرز، کولہو، اسکریننگ ڈرائیوز
  • تعمیراتی سامانمکسر، پائلنگ رگ، بھاری ونچ
  • سمندری اور بندرگاہونچ اور برتھ مشینری ڈرائیوز

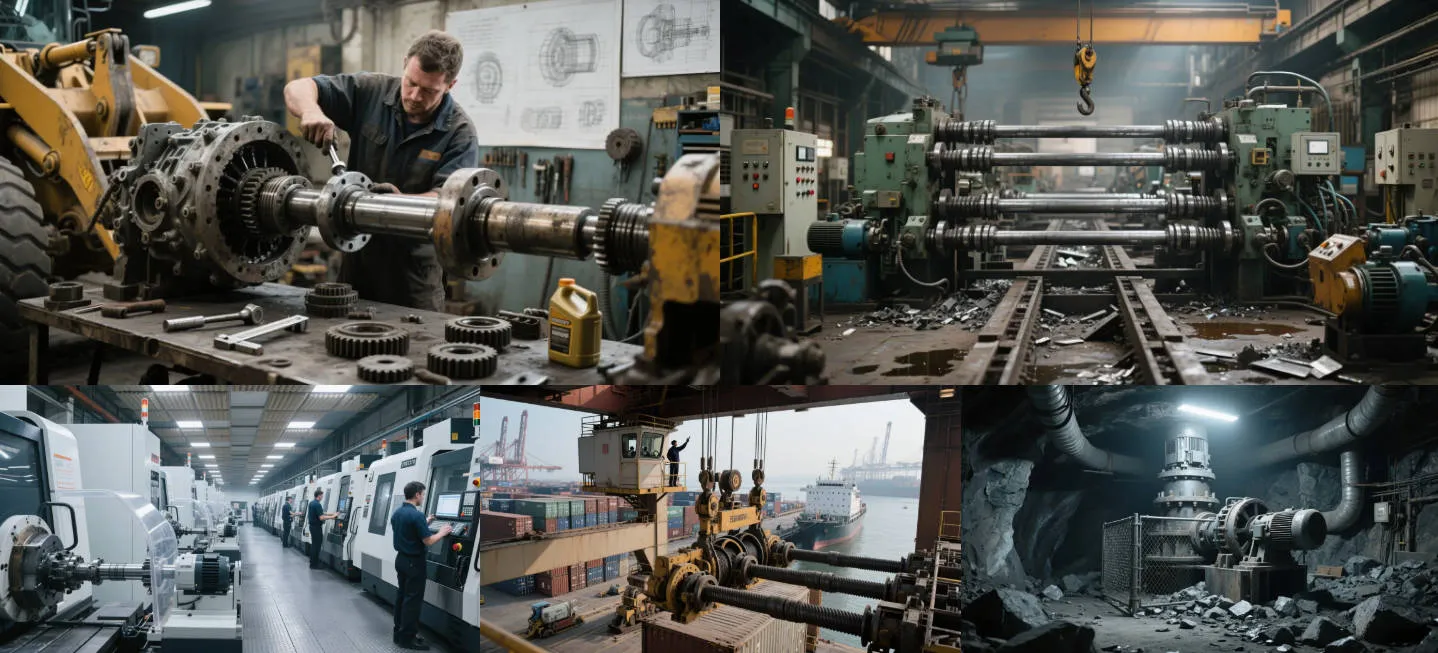

SWC-DH universal coupling installed in a heavy-duty rolling mill drive system
ہیوی ڈیوٹی انڈسٹریل ڈرائیو پر سروس میں SWC یونیورسل جوائنٹ کپلنگ۔

اگر آپ کی مشین اس فہرست میں نہیں ہے تو ہمیں درخواست اور ڈیوٹی سائیکل بتائیں۔ بھاری مشینری کی ڈرائیو شاذ و نادر ہی ایک جیسی ہوتی ہے، اور ایک جوڑے جو اسٹیل مل کے لیے موزوں ہوتا ہے اسے کرین ڈیوٹی کے لیے مختلف بور، بیلنس گریڈ یا چکنائی کی تفصیلات کی ضرورت پڑ سکتی ہے۔

کسٹمر کے جائزے

★★★★★

وانگ لیپروجیکٹ انجینئر، گوانگ ڈونگ ہیوی مشینری کمپنی، لمیٹڈ

ہمارے آلات میں ٹرانسمیشن کے پرزوں کے لیے بہت کم جگہ رہ جاتی ہے، اور اس کپلنگ کا کمپیکٹ ڈیزائن اپنے ارد گرد کسی بھی چیز کو دوبارہ ترتیب دیئے بغیر فٹ بیٹھتا ہے۔ یہ یا تو سائز کے لیے کارکردگی کو تجارت نہیں کرتا ہے — مسلسل چلنے کے ہفتوں کے بعد صفر غیر معمولی کمپن کے ساتھ مضبوط، مستحکم ٹارک۔ ویلڈنگ کا معیار واضح طور پر ٹھوس ہے، جو ہمیں طویل مدتی بھاری استعمال میں اعتماد فراہم کرتا ہے۔

★★★★★

زاؤ منگپروکیورمنٹ مینیجر، تیانجن اسٹیل ایکوپمنٹ کمپنی، لمیٹڈ

متعدد SWC-DH کپلنگز کا آرڈر دینا سیدھا سادھا تھا: جوابی تکنیکی جوابات، مقررہ تاریخ پر ڈیلیوری، اور پیکیجنگ جو بغیر کسی ڈینٹ کے پہنچی۔ ہمارے فٹروں نے اطلاع دی کہ بغیر کسی خاص ٹولنگ کے ماؤنٹ کرنا آسان ہے۔ کارکردگی کی اس سطح کے خلاف قیمت کو دیکھتے ہوئے، یہ ہماری باقاعدہ پروکیورمنٹ لسٹ میں موجود ہے۔

★★★★★

لیو ہانگمینٹیننس ڈائریکٹر، شیڈونگ انڈسٹریل گروپ

ڈاؤن ٹائم میری بنیادی قیمت ہے، اور یہ جوڑا روزانہ کے بھاری کام کے بوجھ میں بھی کبھی پھسلتا یا شفٹ نہیں ہوتا۔ مہینوں کے استعمال کے بعد بمشکل کوئی لباس نہیں ہوتا، پچھلے جوڑے کے برعکس جو ہم بھاگتے تھے۔ ہم اسے بمشکل چھوتے ہیں - بار بار سروسنگ نہیں، کوئی غیر متوقع خرابی نہیں - لہذا اس نے دیکھ بھال کے اوقات اور اسپیئر پارٹ خرچ دونوں میں کمی کردی ہے۔

اپنے SWC-DH یونیورسل کپلنگ کوٹیشن کی درخواست کریں۔

ہمیں ماڈل نمبر یا اپنی ڈرائنگ، مقدار اور ڈیلیوری پورٹ بھیجیں۔ ہمارے انجینئر سائز، مواد اور لیڈ ٹائم کی تصدیق کریں گے، اور 24 گھنٹے کے اندر فرم کوٹیشن کے ساتھ جواب دیں گے۔
