ڈوپلیکس کیڑے گیئر

مصنوعات کی تفصیلات

ایک ڈوپلیکس یا ڈبل ​​لیڈ کیڑے گیئر میں ایک کیڑے کی خصوصیات ہوتی ہے جس میں تھوڑا سا مختلف ماڈیولز اور قطر کے کوٹینٹ کے ساتھ ڈیزائن کیا جاتا ہے ، جس سے دانت کے ہر پروفائل پر الگ الگ لیڈ زاویے پیدا ہوتے ہیں۔ اس کے نتیجے میں کیڑے کی لمبائی کے ساتھ ساتھ دانت کی موٹائی میں آہستہ آہستہ اضافہ ہوتا ہے اور دھاگے کے فرق کو تنگ کرنا پڑتا ہے ، جس سے عین مطابق ردعمل پر قابو پایا جاسکتا ہے۔

کیڑے کے پہیے پر ، مختلف ماڈیولز منفرد ضمیمہ ترمیم کے گتانک اور ہر ایک حصے پر رولنگ سرکل قطر تیار کرتے ہیں ، جس سے سامنے اور عقبی پروفائلز الگ الگ ہوتے ہیں۔ تاہم ، دانتوں کی موٹائی اور خلاء پہیے کے فریم کے گرد مستقل رہتے ہیں۔

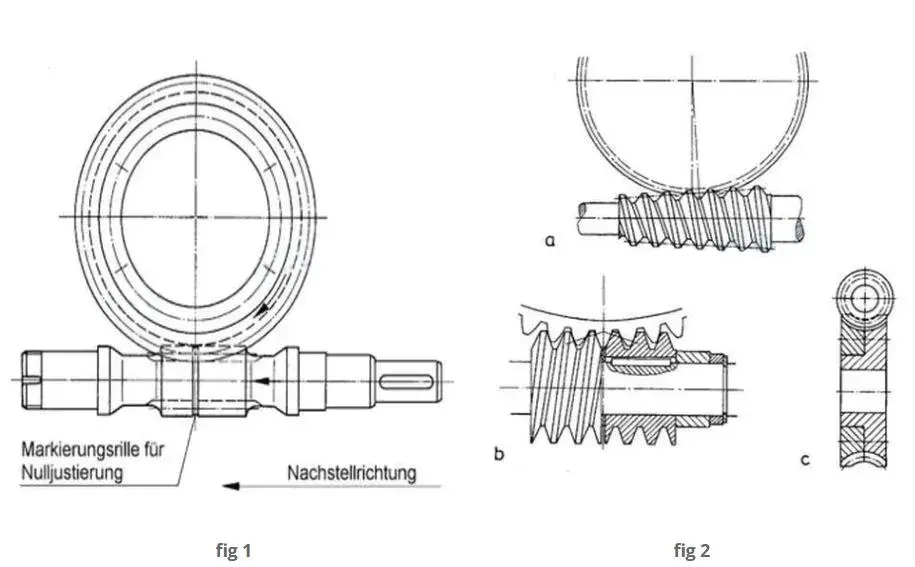

بیک لش کو پہیے کے ساتھ مناسب دانتوں کی موٹائی کو سیدھ میں لانے کے لئے کیڑے کو محوری طور پر منتقل کرکے ایڈجسٹ کیا جاتا ہے ، مطلوبہ رد عمل کی سطح کو حاصل کرتے ہوئے (تصویر 1 دیکھیں)۔ یہ طریقہ دانت سے رابطے یا میشنگ کو متاثر کیے بغیر پہنے ہوئے گیئرز کے لئے تنصیب اور مستقل ایڈجسٹمنٹ کے دوران آسان ، عین مطابق ردعمل ٹیوننگ کو قابل بناتا ہے۔

متبادل رد عمل ایڈجسٹمنٹ کے طریقوں میں شامل ہیں: کیڑے کے شافٹ اور پہیے کے لئے سنکی مرکز کا استعمال کرتے ہوئے مرکز کے فاصلے میں ترمیم کرنا ؛ محوری طور پر ایک ٹاپراد کیڑے کو منتقل کرنا (تصویر 2A) ؛ کیڑے کو دو حصوں میں تقسیم کرنا جو ایک دوسرے کے مقابلے میں گھمایا یا منتقل کیا جاسکتا ہے (او ٹی ٹی سسٹم ، تصویر 2 بی) ؛ یا پہیے کو دو ایڈجسٹ ڈسکس میں تقسیم کرنا (تصویر 2C)۔

اسمبلی احتیاط نوٹ

ہمارے رے ڈافون ڈوپلیکس کیڑے کے گیئر میں بائیں اور دائیں اطراف میں دانت کے مختلف ماڈیولی ہوتے ہیں ، لہذا کیڑے کے گیئرز کو انسٹالیشن کے دوران بالکل سیدھا ہونا چاہئے۔ یاد رکھنے کے لئے یہاں کچھ کلیدی اقدامات ہیں:

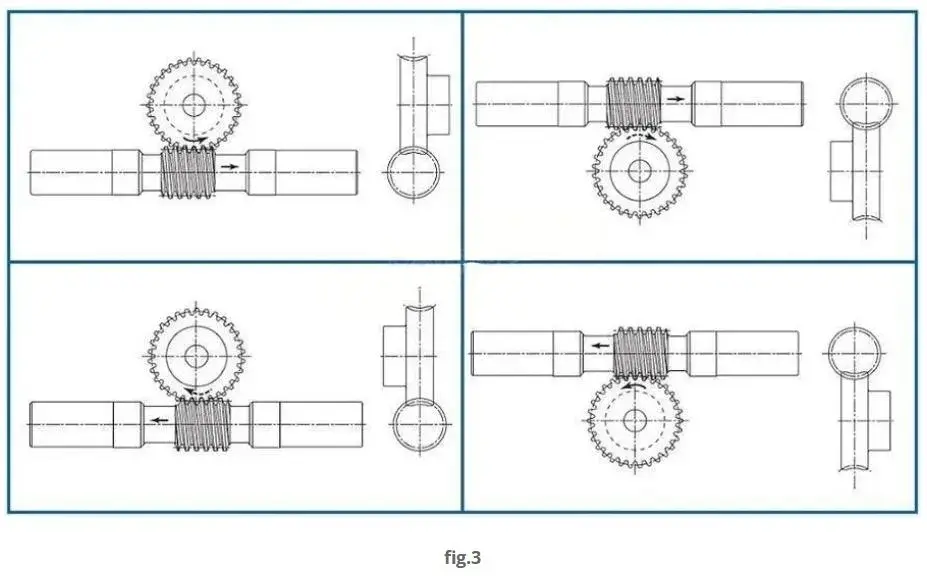

تنصیب سے پہلے ، اسمبلی کی سمت کا نشان چیک کریں۔ ہر ڈبل کیڑے گیئر اور کیڑے گیئر پر ایک تیر ہوتا ہے ، جو انسٹالیشن "کمپاس" ہے۔ سامنے سے انسٹال کرتے وقت ، آپ کو یہ یقینی بنانا ہوگا کہ کیڑے کے گیئر اور کیڑے کے گیئر کے تیر اسی سمت میں پوائنٹ (شکل 3 دیکھیں)۔ اگر تیر کی سمت الٹ یا غلط بیانی کی گئی ہے تو ، کیڑے کے گیئر کا وسطی فاصلہ بہت بڑا ہوگا اور یہ فٹ نہیں ہوگا۔ یہاں تک کہ اگر یہ بمشکل انسٹال کیا گیا ہے تو ، گیئر میشنگ میں پریشانی ہوگی ، اور دانتوں کو دستک دینے یا جام ہونے میں زیادہ دیر نہیں لگے گی ، جس سے چیزوں میں تاخیر ہوگی!

حوالہ کی پوزیشن کی تصدیق کرنا

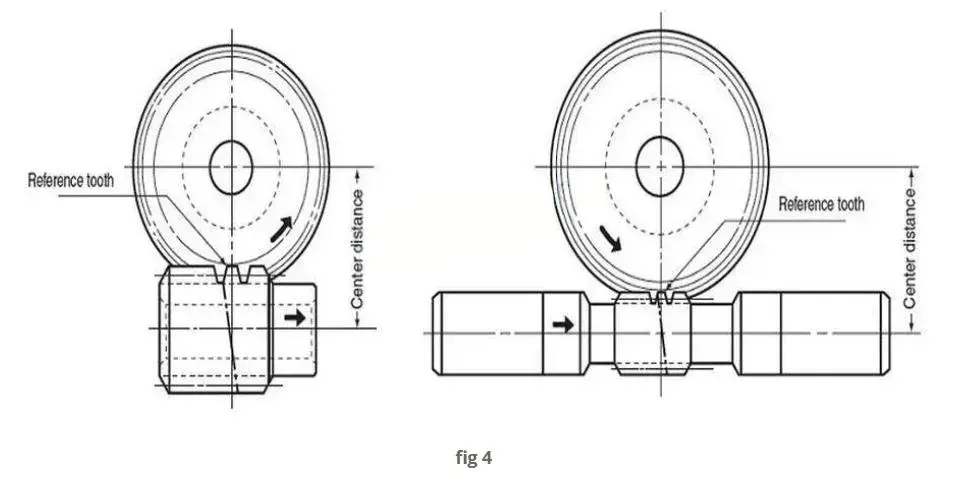

ڈوپلیکس کیڑے کے دانت کے نوک پر ایک وی گرو (60 ° ، 0.3 ملی میٹر گہری) حوالہ دانت کی نشاندہی کرتا ہے۔ گیئر سیٹ قریب صفر کے ردعمل (± 0.045) کو حاصل کرتا ہے جب یہ حوالہ دانت مخصوص مرکز کے فاصلے پر "A" (تصویر 4) پر کیڑے کے پہیے کے گردش کے مرکز کے ساتھ منسلک ہوتا ہے۔

مصنوعات کی خصوصیات

چین میں مکینیکل ٹرانسمیشن کے شعبے میں ایک طویل عرصے سے قائم کارخانہ دار ، رائڈافون طویل عرصے سے بہت سارے مشینری مینوفیکچررز کا قابل اعتماد سپلائر رہا ہے جس سے صارفین کو اپنے فیکٹری ماسٹرز کی شاندار کاریگری کے ساتھ سستی قیمتوں پر اعلی معیار کے ڈوپلیکس کیڑے کے سامان فراہم کرتے ہیں۔ ہماری مصنوعات پیچیدہ کام کے حالات کے لئے تیار کی گئی ہیں ، اور تین بنیادی فوائد سامان کے عمل کو مزید پریشانی سے پاک بناتے ہیں۔

ڈوئل ماڈیولس ڈیزائن ، زیادہ موثر ٹرانسمیشن: رے ڈافون کے ڈوپلیکس کیڑے کے گیئرز بائیں اور دائیں دانتوں کی سطحوں پر مختلف ماڈیولی کا استعمال کرتے ہیں ، جیسے سامان پر "ڈوئل انجن" انسٹال کرنا۔ اعلی طاقت کے تانبے کے کھوٹ کے کیڑے کے گیئرز صحت سے متعلق جعلی کھوٹ اسٹیل کیڑے کے ساتھ ملتے ہیں۔ آٹھ دستی پیسنے کے بعد ، کاٹنے تنگ ہے اور پھسل نہیں جاتا ہے ، اور ٹرانسمیشن کی کارکردگی عام کیڑے کے گیئروں سے 20 ٪ زیادہ ہے۔ جیانگ میں ٹیکسٹائل مشینری کی ایک فیکٹری نے اطلاع دی ہے کہ ہمارے ڈوپلیکس کیڑے کے گیئرز کی جگہ لینے کے بعد ، سامان کی توانائی کی کھپت میں بہت کمی واقع ہوئی ہے۔

دو مرحلے کی ٹرانسمیشن ، اعلی ٹارک اور کم شور: دو مراحل کی منتقلی کا انوکھا ڈھانچہ ڈوپلیکس کیڑے کے گیئرز کے ٹارک کو دوگنا کرتا ہے ، جبکہ چلتے ہوئے شور کو اور بھی کم رکھتا ہے۔ چاہے یہ بھاری مشین ٹولز کی صحت سے متعلق ٹھیک ٹوننگ ہو یا بڑے پہنچانے والے سامان کی مسلسل آپریشن ہو ، اسے آسانی سے سنبھالا جاسکتا ہے۔ گوانگ ڈونگ میں فوڈ پروسیسنگ فیکٹری میں کہا گیا ہے کہ چلتے وقت سامان بہت شور مچانے کے لئے استعمال ہوتا ہے ، لیکن ہماری مصنوعات میں تبدیلی کے بعد ، ورکشاپ زیادہ پرسکون ہے۔
