Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO شافٹ - ہم کیا کرتے ہیں اور ہم اسے کیسے بناتے ہیں۔

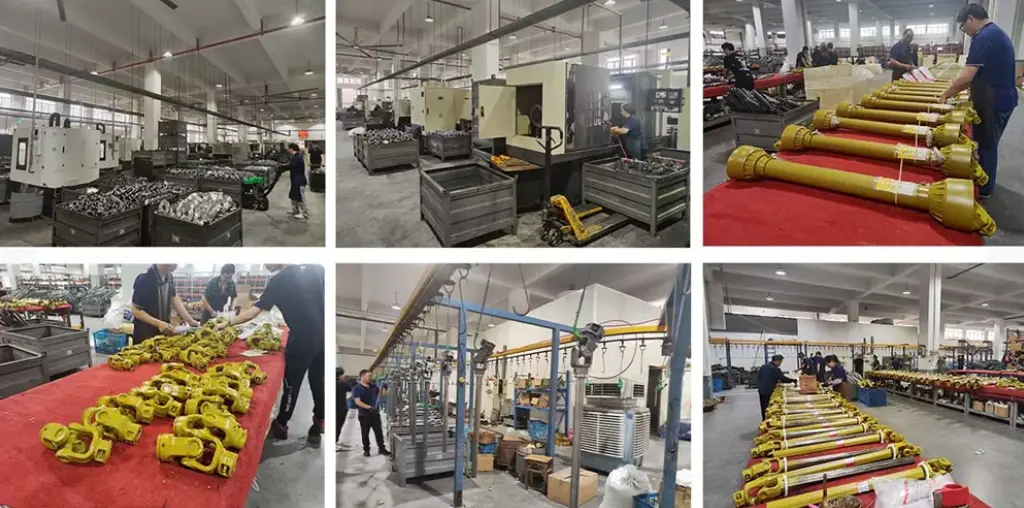

ہماری فیکٹری اور تجربہ

  • ہم آر اینڈ ڈی اور پی ٹی او شافٹ کی تیاری پر توجہ دیتے ہیں اور زرعی ٹرانسمیشن سسٹم میں گہرا تجربہ رکھتے ہیں۔
  • ہماری اپنی فیکٹری چین کے زرعی آلات کی صنعت کے جھرمٹ میں ہے۔
  • ہم مکمل عمل کو کنٹرول کرتے ہیں: مواد کی خریداری، جعل سازی، مشینی، اسمبلی، اور جانچ۔
  • ہم موورز، روٹری ٹیلرز، فرٹیلائزر اسپریڈرز، کرشرز اور مزید کے لیے PTO شافٹ کی مکمل رینج فراہم کرتے ہیں۔
  • ہماری مصنوعات یورپ، امریکہ، مشرق وسطیٰ، جنوبی امریکہ اور دیگر ترقی یافتہ زرعی منڈیوں میں جاتی ہیں۔

ڈیزائن فوکس: حفاظت، استعداد، استحکام

  • ہر ڈرائیو شافٹ اعلی طاقت کاربن سٹیل پائپ اور جعلی سٹیل فورکس استعمال کرتا ہے.
  • اعلی طاقت اور اعلی ٹارک — بھاری بوجھ اور اعلی تعدد آپریشن کے تحت مستحکم۔
  • ہم متعدد بین الاقوامی معیاری انٹرفیس پیش کرتے ہیں: اطالوی CE قسم، جرمن WAL قسم، امریکی ASAE معیار، وغیرہ۔
  • یہ ہمارے شافٹ کو مختلف زرعی مشینری برانڈز کے ساتھ ہم آہنگ بناتا ہے۔

حفاظتی خصوصیات جو ہم تیار کرتے ہیں۔

  • سیفٹی کور اور ٹارک کو محدود کرنے والے کلچ معیاری آتے ہیں - اوورلوڈ نقصان اور ذاتی چوٹ کو جام ہونے سے روکتا ہے۔
  • کچھ اعلیٰ درجے کے ماڈلز فوری پلگ ان اور پل آؤٹ کو سپورٹ کرتے ہیں — آسان آؤٹ ڈور متبادل اور مرمت۔
  • چکنا کرنے والے سوراخ کی پوزیشن کو سیل کرنے والے ڈھانچے کے ساتھ اچھی طرح سے ڈیزائن کیا گیا ہے - چکنا کرنے کے چکر کو بڑھاتا ہے اور روزانہ کی دیکھ بھال کو کم کرتا ہے۔
  • فیکٹری چھوڑنے سے پہلے ہر سیٹ متحرک توازن اور طاقت کے اثرات کے ٹیسٹ سے گزرتا ہے — تیز رفتاری پر کوئی غیر معمولی کمپن نہیں۔

حسب ضرورت اور فراہمی

  • ہم زرعی مشینری OEMs اور ریٹیل چینلز پیش کرتے ہیں — ہم تمام صنعتوں میں فرق جانتے ہیں۔
  • ہم نمونہ حسب ضرورت اور بیچ کی غیر معیاری پیداوار کی حمایت کرتے ہیں۔
  • لچکدار ترسیل سائیکل؛ ہماری تکنیکی ٹیم انتخاب اور انٹرفیس کے ملاپ میں مدد کرتی ہے۔
  • معیاری ماڈل ہمیشہ اسٹاک میں ہوتے ہیں اور اسی دن بھیج سکتے ہیں۔

جہاں ہمارے پی ٹی او شافٹ استعمال ہوتے ہیں۔

  • درمیانی اور بڑی زرعی مشینری
  • باغ کا سامان
  • مویشیوں کی خوراک کی مشینری

اگر آپ کے پاس کوئی مخصوص درخواست ہے،ہم سے رابطہ کریں۔ڈرائنگ، تفصیلات کے دستورالعمل، یا نمونے کی جانچ کی معاونت کے لیے۔ ہم آپ کے لیے ٹرانسمیشن حل تیار کریں گے۔

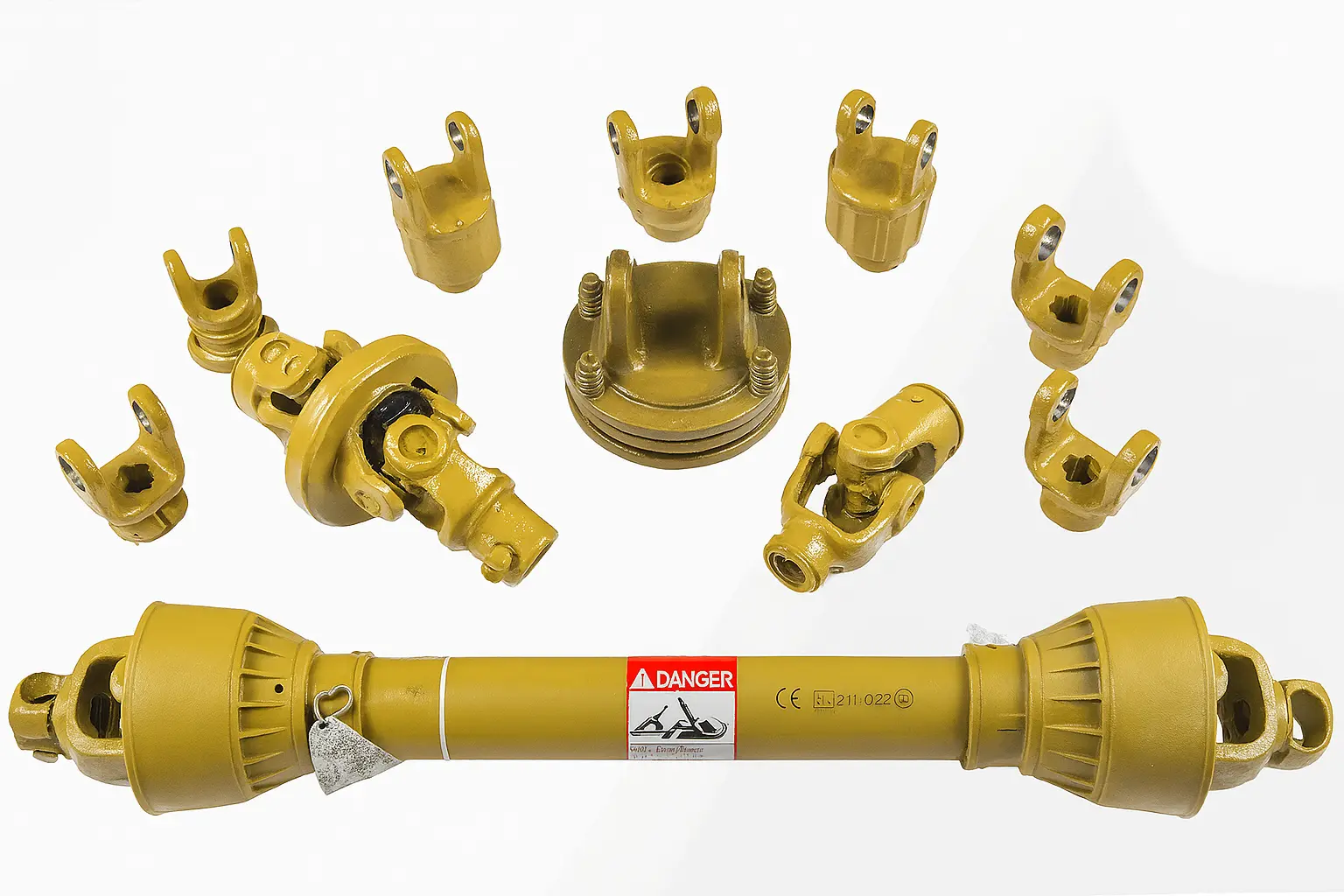

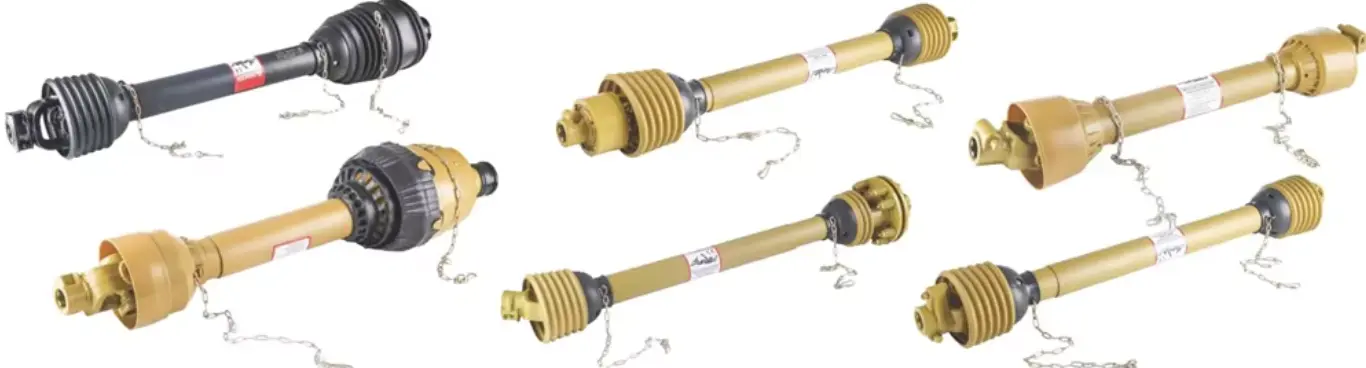

Raydafon PTO Shaft

گیئر باکس سے پی ٹی او شافٹ کو کیسے ہٹایا جائے۔

PTO ڈرائیو شافٹ کو ہٹانا پیچیدہ نہیں ہے، لیکن اسے غلط کرنے سے انٹرفیس کے اجزاء کو نقصان پہنچ سکتا ہے یا حفاظتی خطرات پیدا ہو سکتے ہیں۔ یہاں یہ ہے کہ ہم اسے کیسے کرنے کی سفارش کرتے ہیں۔

اس سے پہلے کہ آپ شروع کریں۔

  • پہلے پاور سورس آف کریں۔
  • اس بات کو یقینی بنائیں کہ آپ شروع کرنے سے پہلے سامان مکمل طور پر بند کر دیا گیا ہے۔

کنکشن کی قسم چیک کریں۔

  • زیادہ تر Raydafon PTO شافٹ حفاظتی تالے کا ڈھانچہ استعمال کرتے ہیں۔
  • گیئر باکس کے سرے کے قریب پش قسم کو برقرار رکھنے والی انگوٹھی یا لیچ تلاش کریں۔
  • کچھ ماڈل پیچ استعمال کرتے ہیں — آپ کو ہیکس یا ٹورکس رنچ کی ضرورت ہوگی۔

ہٹانے کے اقدامات

  • گیئر باکس کے قریب حفاظتی کور کو پکڑیں ​​اور کنکشن کو ظاہر کرنے کے لیے اسے احتیاط سے پیچھے کھینچیں۔
  • بٹن کو برقرار رکھنے والی انگوٹھی کی قسم کے لیے: ایک ہاتھ سے انگوٹھی کو دبائیں اور دوسرے ہاتھ سے شافٹ کو آہستہ سے باہر نکالیں۔
  • سکرو کی قسم کے لیے: فکسنگ اسکرو کو کھولیں، پھر آہستہ سے کھینچیں۔

کس چیز کے لیے دھیان رکھنا ہے۔

  • متشدد طور پر نہ کھینچیں اور نہ ہی بہت زیادہ ہلائیں - اس سے گیئر اسپلائن یا بیئرنگ آئل سیل کو نقصان پہنچ سکتا ہے۔
  • اگر انٹرفیس زنگ آلود اور پھنس گیا ہے تو، چکنا کرنے والے زنگ ہٹانے والے کو چھڑکیں، چند منٹ انتظار کریں، پھر آہستہ آہستہ کوشش کریں۔
  • اگر اب بھی مشکل ہے تو، ربڑ کے ہتھوڑے کا استعمال کریں تاکہ شیل کے کنارے کو دو بار آہستہ سے تھپتھپائیں تاکہ اسے ڈھیلا کرنے میں مدد ملے۔

ہٹانے کے بعد

  • burrs، پہننے، یا اخترتی کے لیے اسپلائن انٹرفیس کو چیک کریں۔
  • اگر آپ کو کوئی مسئلہ درپیش ہے، تو اسے سختی سے انسٹال نہ کریں - پہلے لوازمات کو تبدیل کریں۔
  • Raydafon PTO Shafts اور Gearboxes میں معیاری انٹرفیس ہوتے ہیں — سمت کو سیدھ میں لاتے ہیں اور وہ بغیر کسی طاقت کے واپس چلے جاتے ہیں۔

اگر آپ کسی غیر یقینی ساخت یا جام کو مارتے ہیں،Raydafon تکنیکی مدد سے رابطہ کریں۔. ہم آپ کے ماڈل کی بنیاد پر ساختی ڈرائنگ یا ویڈیو رہنمائی فراہم کر سکتے ہیں، تاکہ آپ کاشتکاری کے نظام الاوقات میں تاخیر نہ کریں۔

PTO shaft removal

پی ٹی او شافٹ کی پیمائش کیسے کریں۔

PTO ڈرائیو شافٹ کو تبدیل کرنے یا اپنی مرضی کے مطابق کرنے سے پہلے، درست پیمائش ضروری ہے۔ غلط سائز تنصیب کو متاثر کرتا ہے اور خراب آپریشن یا سامان کو نقصان پہنچا سکتا ہے۔ ہم پیمائش کرنے سے پہلے آلات سے شافٹ کو ہٹانے کی سفارش کرتے ہیں۔

1. کل لمبائی

  • پیچھے ہٹنے والی حالت میں سرے سے آخر تک پیمائش کریں۔
  • اس کا مطلب ہے ایک کانٹے کے بیرونی کنارے سے دوسرے کانٹے کے بیرونی کنارے تک۔
  • صرف میان کی لمبائی کی پیمائش نہ کریں - یہ غلط ہے۔

2. سپلائن سائز (آؤٹ پٹ اینڈ کنیکٹر)

  • عام سپلائن اسپیسز: 1-3/8 "6 دانت، 1-3/8" 21 دانت، 1-3/4" 20 دانت وغیرہ۔
  • سپلائن کے بیرونی قطر کی پیمائش کرنے کے لیے کیلیپر کا استعمال کریں۔
  • سپلائن دانتوں کی تعداد شمار کریں۔
  • Raydafon کنیکٹر مختلف برانڈز کے ساتھ آسان ڈاکنگ کے لیے متعدد بین الاقوامی معیارات کی حمایت کرتے ہیں۔

3. پائپ قطر کی قسم اور ساخت

  • درمیانی حصہ عام طور پر ہیکساگونل ٹیوب، اسٹار ٹیوب، یا مربع ٹیوب ہوتا ہے۔
  • یہ ٹارک کی صلاحیت اور دوربین کی حد کا تعین کرتا ہے۔
  • مخالف سمتوں کے درمیان فاصلے کی پیمائش کرنے کے لیے ورنیئر کیلیپر کا استعمال کریں (ہیکساگونل ٹیوبوں کے لیے متوازی اطراف، اسٹار ٹیوبوں کے لیے دانتوں کا فاصلہ)۔
  • کل دوربین اسٹروک کو ریکارڈ کریں۔

4. حفاظتی تحفظ کا ڈھانچہ

  • تصدیق کریں کہ آیا آستین مکمل ہے۔
  • شافٹ کے دونوں سروں پر اینٹی سلپ رِنگز کی جانچ کریں۔
  • اس سے یہ تعین کرنے میں مدد ملتی ہے کہ آیا ڈرائیو شافٹ کا استعمال جاری رہ سکتا ہے۔

اگر آپ کو یقین نہیں ہے کہ پیمائش کیسے کی جائے، یا پیمائش کی غلطی کے بارے میں فکر مند ہیں، تو ایک تصویر لیں اور اپنا ڈیٹا Raydafon تکنیکی ٹیم کو بھیجیں۔ ہم طول و عرض ڈرائنگ کی تصدیق، فوری مماثلت کی سفارشات، یا حسب ضرورت پروسیسنگ فراہم کرتے ہیں۔ آپ حق کا انتخاب کریں۔پی ٹی او شافٹاور بغیر کسی ترمیم کے انسٹالیشن کے فوراً بعد استعمال کریں۔ہم سے رابطہ کریں۔مفت طول و عرض کی تصدیقی فارم یا انسٹرکشن ویڈیو کے لیے۔

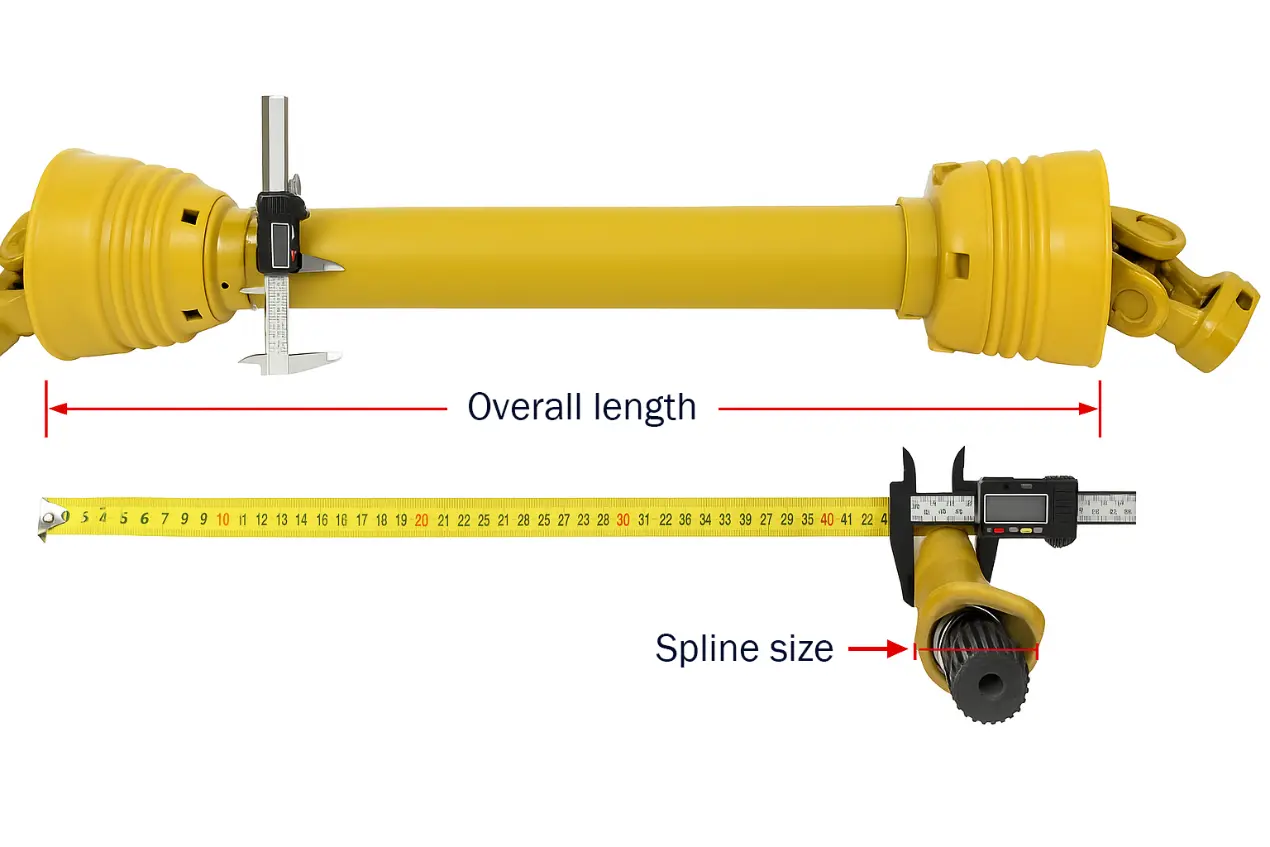

PTO shaft measurement

Raydafon کے بارے میں

Raydafon ٹرانسمیشن اور ہائیڈرولک ٹیکنالوجی پر توجہ مرکوز کرنے والا ایک صنعت کار ہے۔ ہم نے طویل عرصے سے زرعی آلات، صنعتی آٹومیشن، اور توانائی کے نئے شعبوں کی خدمت کی ہے۔

  • چین میں ٹرانسمیشن حصوں کی بنیادی صنعتی بیلٹ میں واقع ہے۔
  • مکمل سپلائی چین سسٹم اور آزاد پروسیسنگ کی صلاحیتیں۔
  • انٹیگریٹڈ فیکٹری سسٹم: آر اینڈ ڈی، کاسٹنگ، فنشنگ، اسمبلی اور ٹیسٹنگ۔
  • ہم بنیاد کے طور پر معیار، معیار کے طور پر ترسیل، اور معاونت کے طور پر خدمت پر قائم ہیں۔
  • ہم عالمی صارفین کے لیے مستحکم اور قابل اعتماد پاور ٹرانسمیشن حل فراہم کرتے ہیں۔

ہماری پروڈکٹ لائن

  • اعلی کارکردگی والے ورم گیئر باکس
  • کومپیکٹ اور اعلی تناسب والے سیاروں کے گیئر باکس
  • زرعی مشینری اور انجینئرنگ کے آلات کے لیے ہائیڈرولک سلنڈر
  • معیاری حصے اور غیر معیاری حسب ضرورت — ہم فوری جواب دیتے ہیں اور لچکدار حل فراہم کرتے ہیں۔

ایپلی کیشنز اور مارکیٹس

  • بوائی اور کھاد ڈالنے والی مشینری
  • اختلاط کا سامان
  • فوٹو وولٹک ٹریکنگ سسٹم
  • لفٹنگ پلیٹ فارمز
  • جنوب مشرقی ایشیا، جنوبی امریکہ، مشرقی یورپ، مشرق وسطی، اور مزید کو برآمد کیا.

ہر بیچ فیکٹری کے معائنے کے متعدد راؤنڈ سے گزرتا ہے: ٹارک ٹیسٹنگ، سیلنگ ٹیسٹنگ، اسمبلی رواداری کا معائنہ۔ ہر پروڈکٹ کو "مستحکم طریقے سے چلانے اور وقت پر ڈیلیور کرنے" کے لیے بنایا گیا ہے۔

اگر آپ قابل بھروسہ چینی گیئر باکس اور ہائیڈرولک پرزہ جات کی فیکٹری اور سپلائر تلاش کر رہے ہیں، تو Raydafon ایک ایسا پارٹنر ہے جسے آپ یاد نہیں کر سکتے۔ ہم عالمی گاہکوں کو ڈرائنگ اور نمونوں کے ساتھ تعاون پر تبادلہ خیال کرنے کا خیرمقدم کرتے ہیں۔ ہم صارفین کو مسابقتی قیمتوں، پیشہ ورانہ ٹیکنالوجی، اور مسلسل مستحکم ترسیل کے ساتھ موثر اور پائیدار مکینیکل سسٹم بنانے میں مدد کرتے ہیں۔

Raydafon factory

View as

کرون راؤنڈ بیلرز کے لیے پی ٹی او شافٹ

کرون راؤنڈ بیلرز کے لیے پی ٹی او شافٹ

KR100/125/155/130/160، 1500/1800، 1500V/1250 MC اور 1250/1550 کو کور کرنے والا کرون راؤنڈ بیلر PTO شافٹ۔ سائز 4 معیاری اور سائز 4 سی وی کے اختیارات 1.375-6 اسپلائن کے ساتھ 1210 شافٹ استعمال کرتے ہیں۔ سائز 6 CV 1500/1800 اور منتخب کردہ 1250/1500 کے لیے دستیاب ہے۔ 1500V/1250 MC 1.375-6 کے ساتھ 2380 یا 2480 CV استعمال کرتا ہے۔ کلچ کے اختیارات میں 1,000 N·m پر FT34، 1,000 N·m پر FT32، 1,450 N·m پر FT42، 1,050 یا 1,500 N·m پر K64/2 کٹ آؤٹ، اور 1,000 N·m پر FF1 شامل ہیں۔ CV کے بنیادی حصے نمبر CAT3/540 کے لیے 71R4121UCW07000 اور CAT4/540 کے لیے 71R6121UCW07000 ہیں، دونوں 1.375-6۔ بیلر ماڈل اور موجودہ شافٹ کنفیگریشن کی تصدیق ہونے کے بعد MOQ، حسب ضرورت اور لیڈ ٹائم فی آرڈر کا حوالہ دیا جاتا ہے۔
کیس IH راؤنڈ بیلرز کے لیے PTO شافٹ

کیس IH راؤنڈ بیلرز کے لیے PTO شافٹ

کیس IH راؤنڈ بیلرز کے لیے PTO شافٹ — RB444, RB454, RB455A, RB464, RB554 اور RB564, علاوہ RB454 سائیلج اور RB454 روٹر کٹر ویریئنٹس کا احاطہ کرتا ہے۔ رگڑ کلچ کے ساتھ CAT4 اور CAT5 مستقل رفتار والی ڈرائیو لائنز؛ ان پٹ اسپلائن 1.375-6 یا 1.375-21 ٹریکٹر پر منحصر ہے؛ بجلی کی ضرورت 40–100 hp (30–75 kW)۔ کلچ ٹارک حوالہ جات 1,000 N·m (CAT3/S4) سے 1,800 N·m (CAT4/S6) تک۔ اپنا بیلر ماڈل اور ٹریکٹر PTO اسپلائن بھیجیں — ہم ڈرائیو لائن کیٹیگری، کلچ ٹارک اور شافٹ کی لمبائی کی تصدیق کرتے ہیں، اور 24 گھنٹے کے اندر فیکٹری کوٹ واپس کر دیتے ہیں۔
نیو ہالینڈ اسکوائر بیلرز 900 ماڈل کے لئے پی ٹی او شافٹ

نیو ہالینڈ اسکوائر بیلرز 900 ماڈل کے لئے پی ٹی او شافٹ

نیو ہالینڈ اسکوائر بیلرز 900 ماڈلز کے لئے یہ پی ٹی او شافٹ احتیاط سے رے ڈافن کے ذریعہ بنایا گیا ہے نیو ہالینڈ 900 سیریز اسکوائر بیلرز کے لئے ڈیزائن کیا گیا ہے۔ یہ ٹھوس لیموں ٹیوب ڈھانچے کو اپناتا ہے اور آپ کے سامان کے لئے ہموار اور موثر پاور ٹرانسمیشن اور کامل فٹ کو یقینی بنانے کے لئے دونوں سروں پر معیاری 1-3/8 "Z6 اسپلائن انٹرفیس سے لیس ہے۔ چین سے پیشہ ور کارخانہ دار اور قابل اعتماد سپلائر کی حیثیت سے ، ہم آپ کو ہموار بلنگ آپریشنز کو یقینی بنانے کے ل factory آپ کو عمدہ معیار اور مسابقتی قیمت کی مصنوعات فراہم کرنے کے لئے براہ راست فیکٹری سے فراہمی کرتے ہیں۔
نیو ہالینڈ بگبلر اسکوائر بیلرز کے لئے پی ٹی او شافٹ 330 340

نیو ہالینڈ بگبلر اسکوائر بیلرز کے لئے پی ٹی او شافٹ 330 340

چین میں ایک معروف صنعت کار اور سپلائر کی حیثیت سے ، رائڈافون نے اپنی فیکٹری میں نیو ہالینڈ بگبلر اسکوائر بیلرز 330 340 کے لئے احتیاط سے یہ پی ٹی او شافٹ بنایا ہے! اس میں ایک اعلی طاقت 40CR مصر دات اسٹیل شافٹ کا استعمال کیا گیا ہے ، جس میں ڈبل سیل کراس یونیورسل مشترکہ ، 3500nm کا ٹارک بوجھ ہے ، اور یہ 540/1000RPM اسپیڈ انٹرفیس کے ساتھ مطابقت رکھتا ہے۔ پروڈکٹ نئے ہالینڈ 330/340 بیلر کے پاور انٹرفیس سے درست طریقے سے مماثل ہے ، اور تنصیب آسان اور مستحکم ہے۔ ایک ماخذ فیکٹری کے طور پر ، رے ڈافون آپ کو سستی قیمت پر قابل اعتماد ٹرانسمیشن حل فراہم کرتا ہے ، جس سے بالنگ کی کارروائیوں کو زیادہ موثر بنایا جاتا ہے!
نیو ہالینڈ ڈسک بائنز کے لیے پی ٹی او شافٹ

نیو ہالینڈ ڈسک بائنز کے لیے پی ٹی او شافٹ

ایک پیشہ ور صنعت کار کے طور پر جو چین میں زرعی ترسیل کے شعبے میں گہرا تعلق رکھتا ہے، Raydafon نے PTO شافٹ کو نیو ہالینڈ ڈسک Mower Discbines کے لیے اپنی مرضی کے مطابق بنایا۔ اس میں ڈبل رو ٹیپرڈ رولر بیرنگ کے ساتھ اعلیٰ طاقت والے الائے اسٹیل شافٹ کا استعمال کیا گیا ہے، جو 3200Nm ٹارک لے سکتا ہے اور نیو ہالینڈ کے ڈسک موورز کی مکمل رینج کے پاور انٹرفیس کے مطابق ڈھال سکتا ہے۔ اس پروڈکٹ کی سطح کو نینو سیرامک ​​اسپرے کی تین تہوں سے ٹریٹ کیا جاتا ہے، اور سنکنرن مزاحمت روایتی عمل کے مقابلے میں 60 فیصد زیادہ ہے۔ چونکہ یہ براہ راست فیکٹری کے ذریعہ فراہم کیا جاتا ہے، Raydafon کی قیمت یورپی برانڈز کے مقابلے میں 25% کم ہے، اور یہ غیر معیاری حسب ضرورت خدمات بھی فراہم کر سکتا ہے، جس سے یہ کھیتوں کے لیے کٹائی کے آلات کو اپ گریڈ کرنے کے لیے ایک سرمایہ کاری مؤثر انتخاب ہے۔
ڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹ

ڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹ

ڈسک موور 1340 / ہیسٹن 1340 اور 1345 کے لیے تھوک متبادل سلپ کلچ PTO شافٹ۔ 55N ڈبل سی وی اسمبلی ٹریکٹر کی طرف 80 ڈگری سی وی جوائنٹ اور ڈسک بائن سائیڈ پر 50 ڈگری سی وی جوائنٹ کی جگہ لے لیتی ہے۔ ٹریکٹر کا کنکشن عام طور پر 1.375-21 ہوتا ہے۔ لاگو کنکشن 1.50" راؤنڈ کلیمپ ہے؛ تعمیر میں 1-3/8" 6-اسپلائن اینڈز استعمال ہوتے ہیں۔ ڈبل پلیٹ رگڑ کلچ 2,800 N·m سلپ ٹارک پر سیٹ ہے اور اوور لوڈ ہونے کے بعد دوبارہ لگ جاتا ہے۔ حصہ نمبر 14656849، 82-14656849 اور 83-14656849 مکمل اسمبلی، نصف اور ٹریکٹر آدھے کو لاگو کرنے کے لیے درج ہیں۔ مطابقت میں Hesston 1340/1345، CaseIH 8312 کو منتخب کریں، Massey Ferguson PTD 12 اور New Idea 5512 شامل ہیں۔ پارٹ نمبر اور کنکشن سائز کی تصدیق ہونے کے بعد MOQ، حسب ضرورت اور لیڈ ٹائم فی آرڈر کوٹ کیا جاتا ہے۔
چین میں ایک قابل اعتماد پی ٹی او شافٹ کارخانہ دار اور سپلائر کی حیثیت سے ، ہماری مصنوعات نے سی ای سرٹیفیکیشن پاس کیا ہے۔ اگر آپ معیاری مصنوعات خریدنا چاہتے ہیں تو ، براہ کرم ہم سے رابطہ کریں۔
