SWC-WH بغیر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ

SWC-WH بغیر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ

Raydafon's SWC-WH بغیر فلیکس ویلڈنگ ٹائپ یونیورسل کپلنگ غیر لچکدار ویلڈڈ یونیورسل کپلنگز قابل اعتماد ترسیل کو یقینی بنانے کے لیے ویلڈڈ کنکشن کا استعمال کرتے ہیں، جس سے وہ میٹالرجیکل اور کان کنی کے آلات جیسے زیادہ بوجھ والے ایپلی کیشنز کے لیے ایک قابل اعتماد انتخاب بن جاتے ہیں۔ ہم چین میں جسمانی جوڑے بنانے والے ہیں۔ ایک قابل اعتماد کارخانہ دار کے طور پر، ہم ایک مستحکم سپلائی پیش کرتے ہیں اور آپ کے آلات کی تفصیلات کے مطابق تفصیلات تیار کر سکتے ہیں۔ قیمتوں کی تفصیلات کے لیے، براہ کرم ہم سے براہ راست رابطہ کریں۔
ویلڈڈ یوک · کوئی فلیکس عنصر نہیں · OEM تیار ہے۔

SWC-WH بغیر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ کے لیےہیوی ڈیوٹی ڈرائیو شافٹ

ایک سخت، ویلڈنگ کی قسم کا کارڈن کپلنگ جو رولنگ ملز، کرین، کان کنی اور میٹالرجیکل ڈرائیوز کے لیے بنایا گیا ہے۔ ویلڈڈ جوا بولٹڈ جوائنٹ کے ڈھیلے پن کو ہٹاتا ہے۔ صحت سے متعلق سوئی بیرنگ رگڑ کو کم رکھتے ہیں۔ بور 100–550 ملی میٹر، 710 kN·m تک ٹارک، 35CrMo الائے سٹیل، ننگبو، چین میں ISO 9001 پروڈکشن۔

بور100 - 550 ملی میٹر
برائے نام ٹارک1.25 - 710 kN·m
فولڈ اینگل15° - 25°
مواد35CrMo اسٹیل
MOQ1 ٹکڑا
لیڈ ٹائم15 - 30 دن

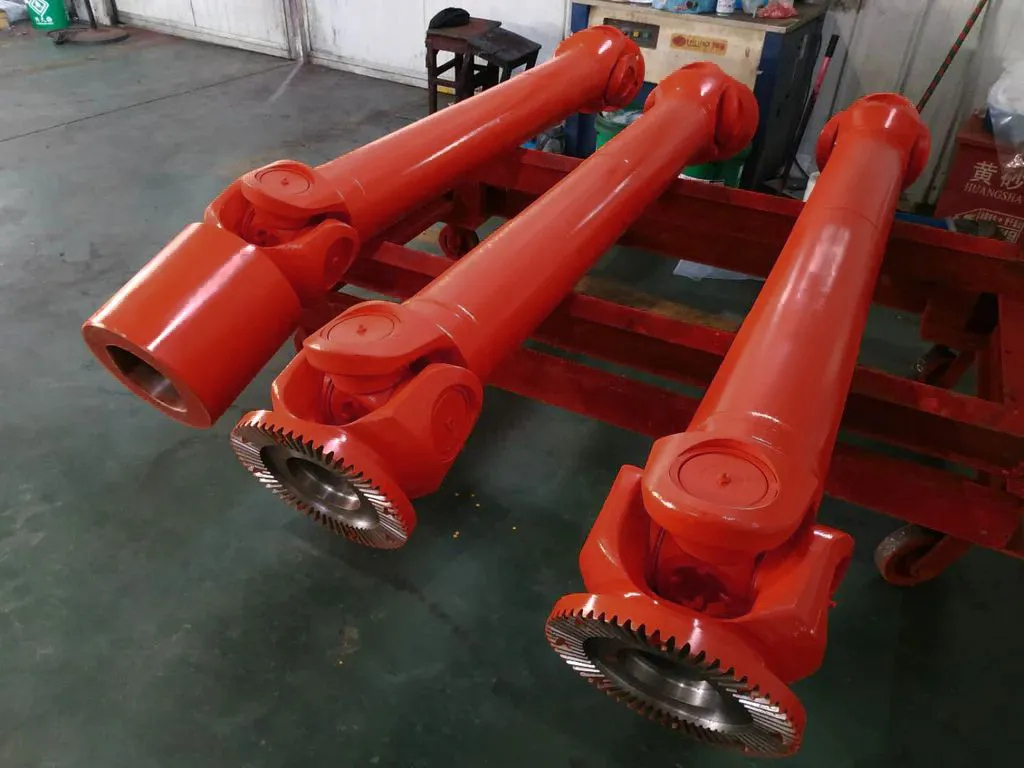

SWC-WH without flex welding type universal coupling welded yoke product photo

01فلیکس ویلڈنگ ٹائپ یونیورسل کپلنگ کے بغیر SWC-WH کیا ہے؟

SWC-WH ایک ہے۔سخت یونیورسل جوائنٹ کپلنگجو کہ ویلڈیڈ جوئے کے ذریعے ٹارک منتقل کرتا ہے اور درست سوئی بیرنگ پر چلنے والے مرکزی کراس۔ فلیکس قسم کے کپلنگز کے برعکس، اس میں ہوتا ہے۔کوئی لچکدار عنصر نہیں، لہذا باہر پہننے کے لئے کوئی ربڑ، کوئی سپرنگ پیک اور کوئی معاوضہ دینے والا فلیکس ممبر نہیں ہے۔ جب ڈرائیو کا مطالبہ ہوتا ہے تو یہ اسے ترجیحی انتخاب بناتا ہے۔اعلی torque، اعلی جھٹکا مزاحمت اور طویل سروس کی زندگیٹورسنل ڈیمپنگ کے بجائے۔

ویلڈڈ یوک بولٹڈ یوک ڈیزائنوں سے کلیدی فرق ہے۔ مسلسل کمپن کے تحت، بولڈ جوڑ ڈھیلے ہو سکتے ہیں، جس سے جھنجلاہٹ، ردعمل اور آخرکار ناکامی ہو سکتی ہے۔ ویلڈنگ اس ناکامی کے موڈ کو مکمل طور پر ہٹا دیتی ہے۔ خریداروں کے لیےصنعتی ڈرائیو شافٹ کے لیے یونیورسل کپلنگ، اس کا ترجمہ ہے دیکھ بھال کے کم رک جاتے ہیں اور جوڑے کی سروس کی زندگی میں ملکیت کی کل لاگت کم ہوتی ہے۔

اگر آپ کی درخواست کو سختی کے بجائے ٹورسنل تعمیل کی ضرورت ہے، تو اس کا موازنہ کے ساتھ کریں۔SWC-BH معیاری فلیکس ویلڈنگ کی قسمیا طویل مدتSWC-CH لمبی فلیکس ویلڈنگ کی قسم، جو دو جوئے کے درمیان ایک لچکدار عنصر شامل کرتا ہے۔

02SWC-WH تکنیکی نردجیکرن: بور، ٹارک اور Misalignment کی حد

نیچے دی گئی جدول میں SWC-WH سیریز میں ہر معیاری سائز کی فہرست ہے۔ کوٹیشن کی درخواست کرنے سے پہلے اسے اپنے شافٹ قطر، مطلوبہ برائے نام ٹارک اور انسٹالیشن کی دستیاب لمبائی سے ملنے کے لیے استعمال کریں۔ درخواست پر حسب ضرورت بورز، کی ویز اور لمبائی دستیاب ہیں۔

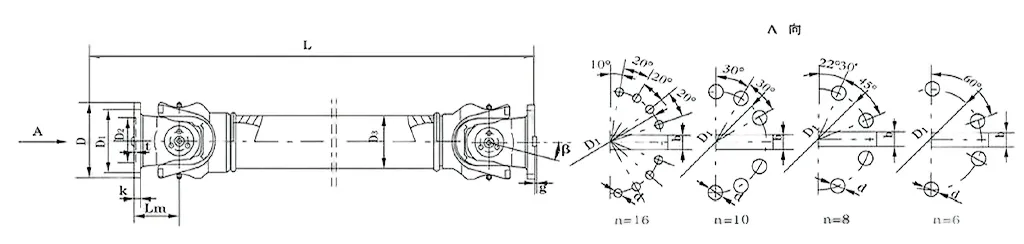

SWC-WH بغیر فلیکس ویلڈنگ کی قسم یونیورسل کپلنگ - فل سائز چارٹ
ماڈل ڈی (ملی میٹر) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 ایل ایم n-d k t b (h9) g جڑتا (kg·m²) وزن (کلوگرام)
Lmin +100 ملی میٹر Lmin +100 ملی میٹر
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

صرف کونیی

SWC-WH 15°–25° تک کونیی غلطی کی تلافی کرتا ہے۔ محوری سفر کے لیے، اسے سلائیڈنگ اسپلائن شافٹ کے ساتھ جوڑیں۔

ٹارک کا انتخاب

صدمے کی سطح اور ڈیوٹی سائیکل کے لحاظ سے برائے نام ٹارک پر 1.5–2.5 کا سروس فیکٹر لگائیں۔

بور میچنگ

اوپر درج معیاری D1 js11 / D2 H7 بور۔ اپنی مرضی کے مطابق قدم یا کٹے ہوئے بور دستیاب ہیں۔

فلانج متبادل

اگر آپ کا شافٹ فلانج انٹرفیس استعمال کرتا ہے تو دیکھیںSWC-WF فلینج کی قسماسی سلسلے میں.

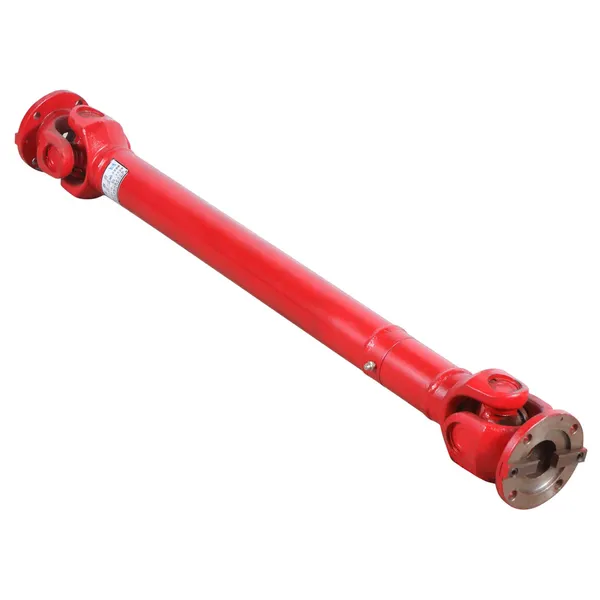

SWC-WH universal coupling welded yoke and needle bearing cross detail

03خریدار ہیوی ڈیوٹی مشینری کے لیے ویلڈڈ یوک کپلنگ کیوں بتاتے ہیں۔

پروکیورمنٹ انجینئر تین تجارتی وجوہات کی بنا پر SWC-WH کا انتخاب کرتے ہیں:کم ڈاؤن ٹائم، کم متبادل سائیکل اور کم کل لاگت فی آپریٹنگ گھنٹہ.

  • کوئی بولڈ جوائنٹ ڈھیلا نہیں ہے۔ویلڈڈ یوک کمپن ڈھیلے کرنے والے فیل موڈ کو ہٹاتا ہے جو رولنگ ملز اور کرشرز میں بولڈ یوک کپلنگز کی زندگی کو مختصر کر دیتا ہے۔
  • ہائی torque کثافت.ایک کمپیکٹ لفافے میں 710 kN·m تک کا برائے نام ٹارک، زیادہ تر ہیوی ڈرائیو شافٹ ڈیوٹی کا احاطہ کرتا ہے۔
  • صحت سے متعلق سوئی بیرنگ۔کم رگڑ، اعلی کارکردگی اور ایک لمبا چکنائی کا وقفہ بحالی کی مزدوری کو کم کرتا ہے۔
  • 35CrMo مصر دات اسٹیل۔کان کنی، دھات کاری اور سمندری ماحول میں پہننے، تھکاوٹ اور صدمے کے خلاف مزاحمت کے لیے گرمی سے علاج کیا جاتا ہے۔
  • وسیع کونیی رواداری۔15°–25° معاوضہ تنصیب کے دوران الائنمنٹ لاگت کو کم کرتا ہے۔
  • قابل خدمت ڈیزائن۔بدلنے کے قابل پہننے والے حصے جوڑے کی معاشی زندگی کو ایک متبادل سائیکل سے آگے بڑھاتے ہیں۔

04جہاں SWC-WH کپلنگز استعمال ہوتے ہیں: ایپلی کیشنز اور انڈسٹریز

SWC-WH کی وضاحت کی گئی ہے جہاں کہیں بھی سخت، زیادہ ٹارک کے جوڑے کو مسلسل جھٹکے اور کمپن سے بچنا چاہیے۔ عام تنصیبات میں شامل ہیں:

اسٹیل رولنگ ملز میٹالرجیکل لائنز اوور ہیڈ کرینیں پورٹ ہوسٹنگ مشینری کان کنی کنویرز Crushers اور سوراخ کرنے والی Rigs میرین پروپلشن ڈیک مشینری سیمنٹ اور پیپر ڈرائیوز ہیوی ڈیوٹی ٹیسٹ بینچ قابل تجدید توانائی کی ڈرائیوز کیمیکل پروسیس لائنز

اگر آپ کی ڈرائیو کو بھی محوری نقل مکانی یا ٹورسنل تعمیل کی ضرورت ہے تو مکمل جائزہ لیں۔یونیورسل کپلنگ رینجیا متبادل؟گیئر کپلنگ سیریزوضاحت کرنے سے پہلے.

05حسب ضرورت SWC-WH کپلنگ: OEM، پرائیویٹ لیبل اور ڈرائنگ پر مبنی پروڈکشن

Raydafon ایک ہے۔OEM یونیورسل کپلنگ کارخانہ دار، تجارتی کمپنی نہیں ہے۔ کسٹمائزیشن کو ننگبو، چین میں ہماری اپنی ISO 9001 سہولت کے اندر ہینڈل کیا جاتا ہے۔

بور اور کی وے

D1 js11، D2 H7 یا حسب ضرورت رواداری۔ متوازی کلید، اسپلائن یا سکڑ ڈسک انٹرفیس۔

فلینج پیٹرن

بولٹ کا دائرہ، پائلٹ کا قطر اور بولٹ کی گنتی آپ کے میٹنگ فلانج ڈرائنگ سے مماثل ہے۔

لمبائی اور توازن

Lmin اور توسیعی لمبائی۔ تیز رفتار شافٹ کے لیے متحرک بیلنس گریڈ۔

کوٹنگ اور مارکنگ

پینٹنگ، بلیک آکسائیڈ، زنک چڑھانا۔ پرائیویٹ لیبل کا نام پلیٹ اور مارکنگ۔

اپنے شافٹ کے طول و عرض اور ڈیوٹی سائیکل کے ساتھ PDF، DWG، DXF یا STEP ڈرائنگ بھیجیں۔ ہمارے انجینئر 24 گھنٹوں کے اندر ایک سائز کی سفارش اور کوٹیشن واپس کرتے ہیں۔

06کوالٹی کنٹرول، سرٹیفیکیشنز اور 12 ماہ کی وارنٹی

ہر SWC-WH کپلنگ شپمنٹ سے پہلے دستاویزی معائنہ کے راستے سے گزرتا ہے۔ یہ اس بات کا ثبوت ہے کہ بیرون ملک خریدار وینڈر کی منظوری اور آنے والے معائنے کے لیے انحصار کرتے ہیں۔

  • ISO 9001 مصدقہ مینوفیکچرنگ کا عمل
  • آنے والی اسٹیل کی تصدیق اور گرمی کے علاج کے ریکارڈ
  • بور، کی وے اور Lmin کے لیے جہتی معائنہ کی رپورٹ
  • جوئے کے جوڑ پر ویلڈ کا معائنہ
  • پیکنگ سے پہلے بیئرنگ فٹ اور گردش ٹیسٹ
  • مینوفیکچرنگ نقائص کے خلاف 12 ماہ کی محدود وارنٹی

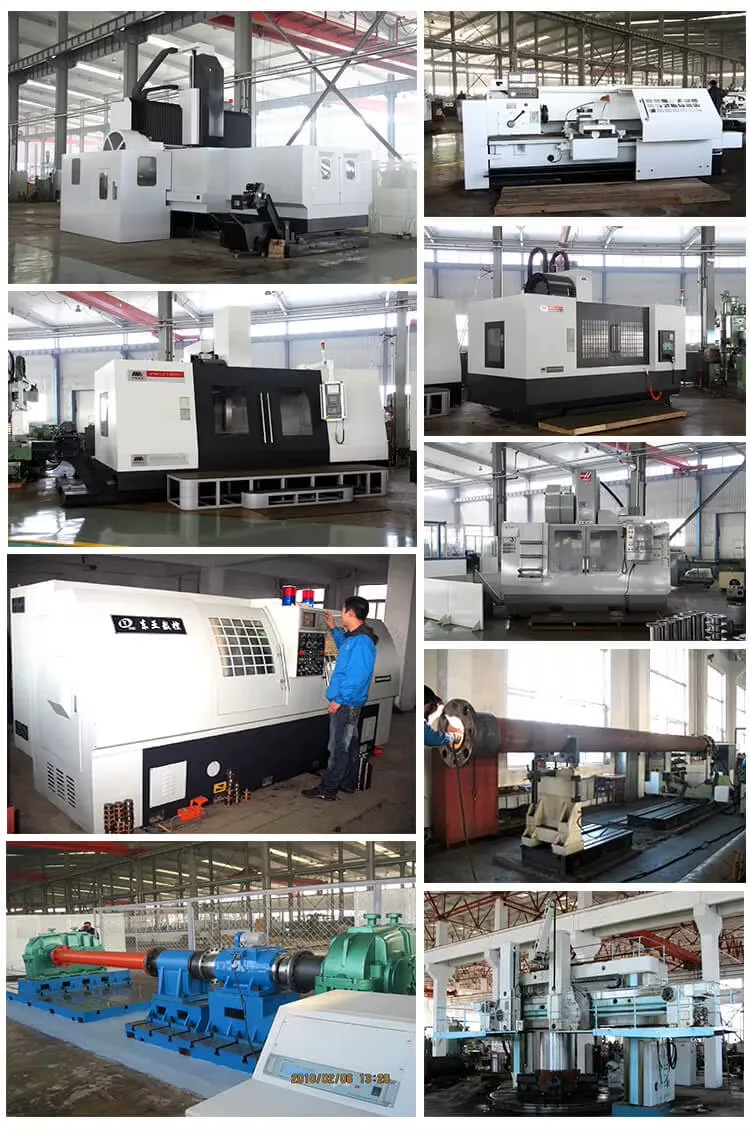

Raydafon universal coupling manufacturing workshop Ningbo China

07آرڈر کرنے کا طریقہ: MOQ، لیڈ ٹائم، پیکنگ اور شپنگ

MOQ

معیاری سائز کے لیے 1 ٹکڑا۔ 50 ٹکڑوں سے حجم کی قیمت۔

لیڈ ٹائم

ڈرائنگ کی تصدیق اور جمع کرنے کے 15-30 دن بعد۔

پیکنگ

لکڑی کا کیس، VCI اینٹی مورچا فلم، desiccant، بڑے سائز کے لیے کسٹم پیلیٹ۔

شپنگ

سمندر، ہوا یا ایکسپریس. EXW/FOB/CIF/DDP شرائط دستیاب ہیں۔

دستاویزات

CI, PL, CO, فارم A/E، میٹریل سرٹیفکیٹ، ڈائمینشنل رپورٹ۔

ادائیگی

T/T، L/C نظر میں، اور دوسری شرائط جو دوبارہ خریداروں کے لیے قابل تبادلہ ہیں۔

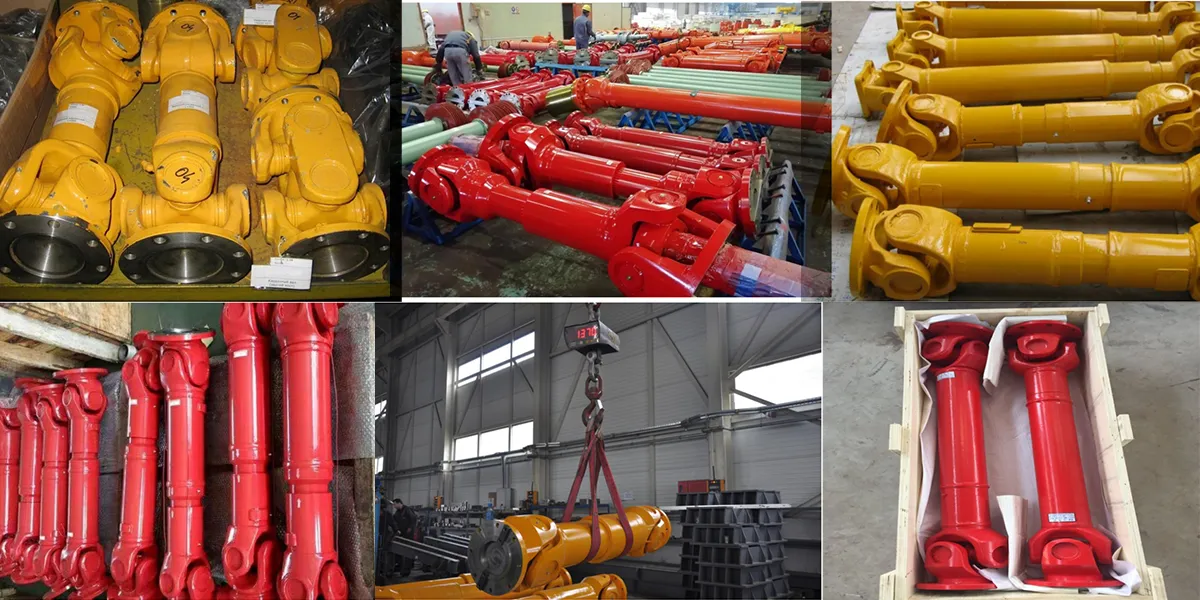

SWC-WH universal coupling inspection and assembly line

08SWC-WH یونیورسل کپلنگ خریدار کے اکثر پوچھے گئے سوالات

SWC-WH کپلنگ پر "بغیر فلیکس ویلڈنگ کی قسم" کا کیا مطلب ہے؟

اس کا مطلب ہے کہ کپلنگ میں ٹارک کے راستے میں کوئی لچکدار یا لچکدار عنصر نہیں ہے، اور جوئے کو بولٹنگ کے بجائے ویلڈنگ کے ذریعے جوڑا جاتا ہے۔ یہ کمپن کے تحت بولڈ جوائنٹ ڈھیلے پن کو ہٹاتا ہے اور ساختی سختی کو بڑھاتا ہے۔ یہ ہائی ٹارک، ہائی شاک ڈرائیوز کے لیے صحیح انتخاب ہے جہاں لچکدار عنصر کی ضرورت نہیں ہے۔

SWC-WH سیریز کا ٹارک اور بور رینج کیا ہے؟

جیریشن قطر 100–550 ملی میٹر، برائے نام ٹارک 1.25–710 kN·m، تھکاوٹ ٹارک 0.63–355 kN·m، معیاری بور D1 57-426 ملی میٹر۔ حسب ضرورت بور اور اسٹیپڈ شافٹ دستیاب ہیں۔

کیا مواد اور بیرنگ استعمال کیا جاتا ہے؟

یوکس اور فلینجز ہیٹ ٹریٹڈ 35CrMo الائے اسٹیل ہیں۔ کراس جرنل رگڑ کو کم کرنے اور مسلسل صنعتی ڈیوٹی کے تحت سروس کی زندگی کو بڑھانے کے لیے درست سوئی بیرنگ پر چلتا ہے۔

زیادہ سے زیادہ غلط ترتیب کا زاویہ کیا ہے؟

سائز پر منحصر ہے، 15° سے 25° زاویہ کی غلط ترتیب۔ SWC-WH محوری نقل مکانی کی تلافی نہیں کرتا — اگر محوری سفر موجود ہو تو اسے سلائیڈنگ اسپلائن یا دوربین شافٹ کے ساتھ جوڑیں۔

کیا آپ OEM یا اپنی مرضی کے مطابق SWC-WH کپلنگ پیش کرتے ہیں؟

جی ہاں ہم بور، کی وے، فلینج پیٹرن، لمبائی، بیلنس گریڈ، سطح کا علاج اور نام پلیٹ اپنی مرضی کے مطابق بناتے ہیں۔ PDF، DWG، DXF یا STEP ڈرائنگ بھیجیں اور ہم 24 گھنٹوں کے اندر حوالہ دیں گے۔

MOQ، لیڈ ٹائم اور وارنٹی کیا ہے؟

معیاری سائز کے لیے MOQ 1 ٹکڑا۔ سائز اور حسب ضرورت کے لحاظ سے لیڈ ٹائم 15-30 دن۔ مینوفیکچرنگ نقائص کے خلاف 12 ماہ کی محدود وارنٹی۔

میں اپنے ڈرائیو شافٹ کے لیے صحیح SWC-WH سائز کیسے منتخب کروں؟

برائے نام ٹارک، چوٹی کا ٹارک، رفتار، شافٹ ڈائی میٹر، غلط ترتیب کا زاویہ اور ڈیوٹی سائیکل فراہم کریں۔ ہمارے انجینئر درست سروس فیکٹر کے ساتھ سائز کی سفارش کریں گے۔ آپ مکمل جائزہ بھی لے سکتے ہیں۔یونیورسل کپلنگ سلیکشن گائیڈہم سے رابطہ کرنے سے پہلے۔

کیا میں بلک آرڈر دینے سے پہلے نمونہ حاصل کرسکتا ہوں؟

جی ہاں معیاری سائز کے لیے نمونے کے آرڈر قبول کیے جاتے ہیں۔ نمونے کی لاگت اور مال کی ڑلائ الگ سے بتائی جاتی ہے اور پہلے بلک آرڈر کے خلاف کریڈٹ کیا جا سکتا ہے۔

SWC-WH یونیورسل کپلنگ کوٹ کی درخواست کریں۔

اپنی شافٹ ڈرائنگ، ٹارک اور رفتار بھیجیں۔ ہمارے انجینئرز 24 گھنٹوں کے اندر ایک سائز کی سفارش اور فیکٹری قیمت کے ساتھ جواب دیتے ہیں۔

ابھی انکوائری بھیجیں۔ واٹس ایپ پر چیٹ کریں۔
انکوائری بھیجیں۔
رابطہ کی معلومات
