سیارے کے گیئر باکس

رےڈافون، چین کی اعلی معیار کے کم کرنے والے فیکٹری کی براہ راست فراہمی ، ایک قابل اعتماد صنعت کار اور سپلائر کی حیثیت سے ، ہم سیاروں کو کم کرنے والوں کو مستحکم کارکردگی ، کمپیکٹ ڈھانچہ اور مناسب قیمت فراہم کرتے ہیں ، جو آٹومیشن آلات ، اعلی بوجھ ٹرانسمیشن سسٹم اور صحت سے متعلق کنٹرول فیلڈ کے لئے موزوں ہیں ، تاکہ گھریلو اور غیر ملکی صارفین کی خریداری کی ضروریات کو اعلی ٹارک ، لمبی زندگی اور اعلی کارکردگی کے لئے پورا کیا جاسکے۔

رائڈافون سیارہ ریڈوزر اعلی طاقت والے مصر دات اسٹیل ڈھانچے کو اپناتا ہے ، گیئر کاربرائزڈ اور بجھایا جاتا ہے اور صحت سے متعلق گراؤنڈ ، دانتوں کی سطح کی سختی HRC60 ± 2 تک پہنچ جاتی ہے ، تھکاوٹ کی مزاحمت مضبوط ہے ، اور بوجھ برداشت کرنے کی صلاحیت روایتی گیئر میں کمی کے طریقہ کار سے کہیں زیادہ ہے۔ اندرونی تین دانت توازن میشنگ ڈیزائن کو اپنایا گیا ہے ، ٹرانسمیشن کی کارکردگی 95 فیصد سے زیادہ تک پہنچ سکتی ہے ، آپریشن مستحکم ہے ، شور کم ہے ، اور ٹارک آؤٹ پٹ یکساں ہے۔ یہ خاص طور پر سروو سسٹمز ، الیکٹرک سلنڈروں ، صنعتی روبوٹ ، پہیے والے موبائل چیسیس ، ٹرانسمیشن لائنوں اور لفٹنگ ڈیوائسز وغیرہ کے ل suitable موزوں ہے ، جن کی صحت سے متعلق اور بجلی کے ردعمل کے ل high اعلی تقاضے ہیں۔

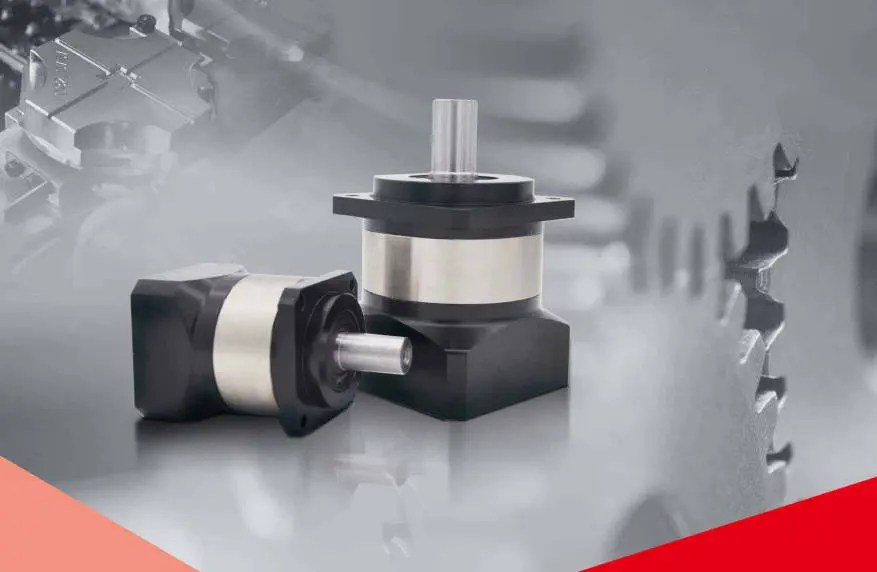

رےڈافونسیارے کے گیئر باکسسنگل مرحلے ، دو مرحلے ، اور تین مراحل کے ساختی امتزاج فراہم کرتا ہے ، جس میں 3: 1 ~ 200: 1 کا احاطہ کرنے والے تیز رفتار تناسب کے ساتھ ، اور ضرورت کے مطابق آؤٹ پٹ ٹورک اور کمی کے تناسب کے انتخاب کو بڑھا سکتا ہے۔ آؤٹ پٹ فارموں میں مختلف سامان کی تنصیب کی ضروریات کو پورا کرنے کے لئے کلیدی شافٹ ، اسپلائن شافٹ ، فلانج کی قسم اور اپنی مرضی کے مطابق غیر معیاری انٹرفیس شامل ہیں۔ کمپنی کی تمام مصنوعات نے لرزنے اور گرمی کے بغیر تیز رفتار آپریشن کو یقینی بنانے کے لئے متحرک توازن ٹیسٹ اور حراستی ٹیسٹ پاس کیا ہے ، جس سے سامان کی مجموعی استحکام کو بہت بہتر بنایا گیا ہے۔

رے ڈافن کے ذریعہ تیار کردہ سیاروں کو کم کرنے والوں کو خودکار اسمبلی لائنوں ، پیکیجنگ مشینری ، سی این سی کے سازوسامان ، پہنچانے والے سامان ، انجینئرنگ کرالر چیسیس ، ونڈ پاور کنٹرول سسٹم اور دیگر شعبوں میں بڑے پیمانے پر استعمال کیا گیا ہے۔ استحکام ، موافقت اور قیمت کی مسابقت میں ان کی عمدہ کارکردگی ہے ، اور گھریلو اور غیر ملکی صارفین کے ذریعہ ان کا استقبال کیا جاتا ہے۔ چاہے آپ انٹیگریٹر ، ایک مکمل مشین تیار کرنے والے یا بحالی کی خدمت فراہم کنندہ ہوں ، ہم آپ کو لاگت سے موثر ٹرانسمیشن حل اور مستحکم سپلائی سپورٹ فراہم کرسکتے ہیں۔

ایک سیاروں کا گیئر باکس کیسے کام کرتا ہے

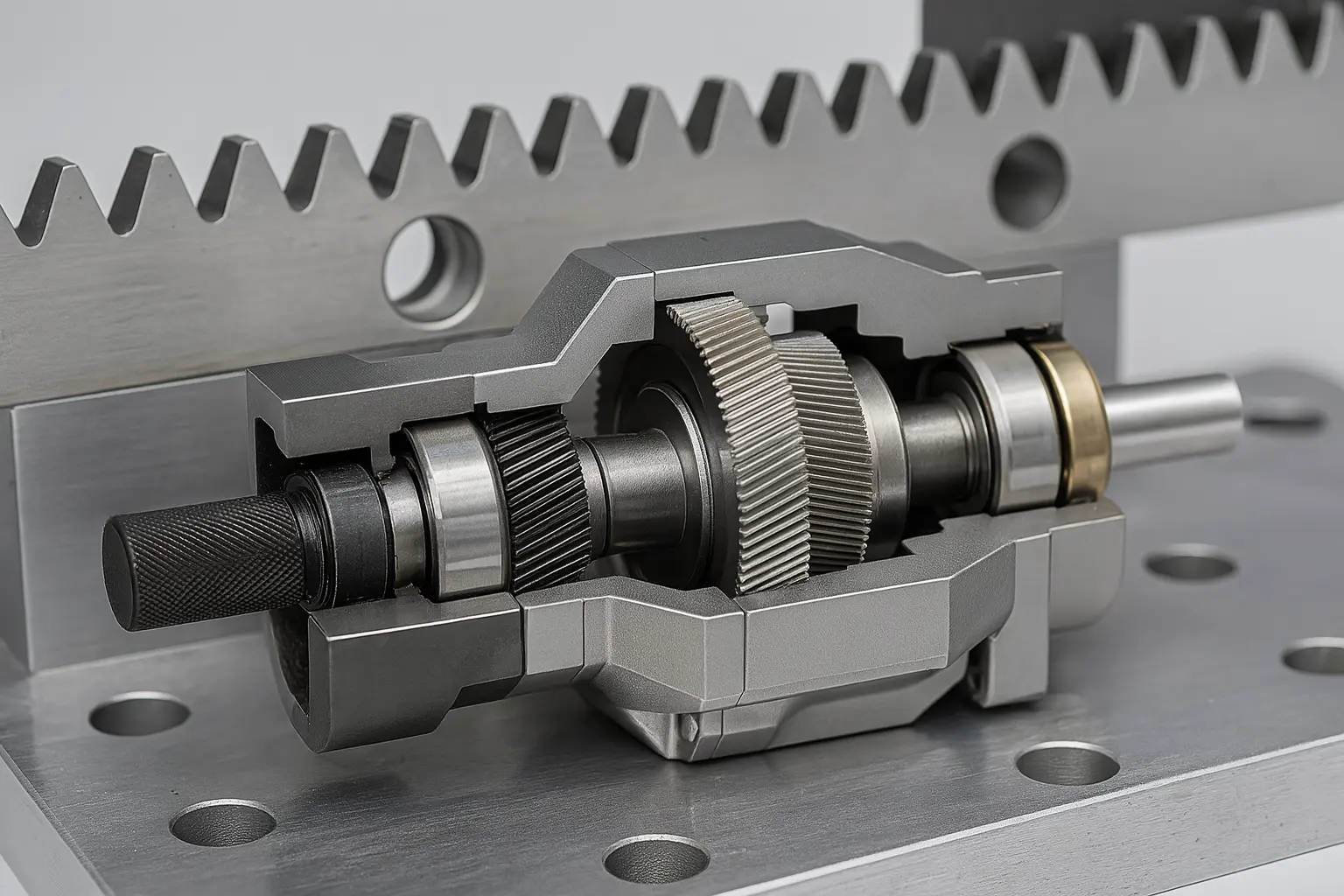

سیاروں کے ریڈوسر کی بنیادی ڈھانچہ تین اہم حصوں پر مشتمل ہے: مرکزی سورج کا گیئر (ان پٹ اینڈ پر پینیئن) ، سیاروں کا گیئر سیٹ اس کے گرد گھومتا ہے ، اور اندرونی گیئر کی انگوٹھی باہر کے گرد لپیٹ جاتی ہے۔ بجلی موٹر سے منتقل ہوتی ہے ، پہلے گھومنے کے لئے سورج گیئر چلا رہی ہے ، اور پھر سورج گیئر گھومنے کے ل multiple ایک سے زیادہ سیاروں کے گیئرز کو چلاتا ہے۔ یہ سیاروں کے گیئر سورج گیئر کے ساتھ گھومتے ہوئے گھومتے ہیں ، اور آخر کار ان پر طے شدہ سیاروں کے کیریئر کے ذریعہ پاور کو آؤٹ پٹ شافٹ میں منتقل کرتے ہیں۔

یہ "ملٹی دانت میشنگ" طریقہ کار کو ایک سے زیادہ گیئرز کے مابین فورس کو شیئر کرنے کی اجازت دیتا ہے ، جس میں نہ صرف ہموار آؤٹ پٹ اور کم شور ہوتا ہے ، بلکہ عام گیئر ڈھانچے کے مقابلے میں بوجھ اٹھانے کی مضبوط صلاحیت بھی ہوتی ہے۔ رے ڈافون کے سیاروں کو کم کرنے والے ایک ہی حجم کی شرائط کے تحت اعلی ٹارک آؤٹ پٹ کرسکتے ہیں ، جس میں ایک کمپیکٹ ڈھانچہ ہے ، جس میں محدود تنصیب کی جگہ کے ساتھ سامان کے لئے موزوں ہے لیکن اعلی ٹرانسمیشن کی کارکردگی کی ضروریات ، جیسے سروو سسٹم ، خودکار روبوٹک آرمز ، کرولر ڈرائیو ماڈیولز ، پیکیجنگ مشینیں ، وغیرہ۔

کسی سیاروں کو کم کرنے والے کا ٹرانسمیشن تناسب گیئر تناسب اور مراحل کی تعداد پر منحصر ہوتا ہے۔ عام طور پر ، ایک ہی مرحلہ 310: 1 تک پہنچ سکتا ہے ، دو مرحلے کو 20100: 1 تک بڑھایا جاسکتا ہے ، اور یہاں تک کہ کام کے حالات کے لئے بھی تین مرحلے کا مجموعہ بنایا جاسکتا ہے جس میں بڑے پیمانے پر کمی کا تناسب درکار ہوتا ہے۔ رے ڈافون معیاری اسپیڈ تناسب کا ڈھانچہ مہیا کرتا ہے اور کسٹمر کی ضروریات کے مطابق آؤٹ پٹ اسپیڈ اور ٹارک کی حد کو طے کرتے ہوئے اپنی مرضی کے مطابق جھرن کے امتزاج کی حمایت کرتا ہے۔

چونکہ داخلی سیاروں کے گیئر گردش کے دوران مستقل طور پر قوت کی پوزیشن کو تبدیل کرتے ہیں ، لہذا گیئر یکساں طور پر پہنتا ہے اور پوری مشین کی لمبی عمر ہوتی ہے۔ اس کے علاوہ ، ہم سخت کھوٹ اسٹیل گیئرز ، صحت سے متعلق بیئرنگ اور کم بیک لش اسمبلی معیارات کا استعمال کرتے ہیں ، جو ریڈوسر کو نہ صرف آؤٹ پٹ میں مستحکم بنا دیتا ہے ، بلکہ پوزیشننگ کی درستگی میں بھی زیادہ ہوتا ہے ، جو بار بار شروع اور اسٹاپ کے لئے موزوں ہوتا ہے ، آگے اور ریورس ، اور کم جڑتا کے بوجھ کی شرائط۔

سیاروں کو کم کرنے والوں کے بنیادی فوائد اعلی کارکردگی ، اعلی ٹارک کثافت ، چھوٹا سائز اور اچھے مرتکز کنٹرول ہیں۔ رے ڈافون کے پاس گیئر سیٹ ڈیزائن ، چکنا کرنے کا نظام ، آؤٹ پٹ فلانج ملاپ ، وغیرہ میں پختہ حل ہیں ، جو مختلف صنعتی نظاموں کی اصل ضروریات کو پورا کرسکتے ہیں۔ اگر آپ ٹرانسمیشن سسٹم کی اصلاح کا جائزہ لے رہے ہیں تو ، ہم آپ کے فراہم کردہ موٹر پیرامیٹرز اور بوجھ کی ضروریات کے مطابق مناسب ماڈل اور ڈھانچے کے امتزاج سے جلدی سے میچ کرسکتے ہیں۔ انتخاب سے مشورہ کرنے میں خوش آمدید۔

سیارے کے گیئر باکس کے گیئر تناسب کا حساب کیسے لگائیں

جب سیاروں کو کم کرنے والے کا استعمال یا منتخب کرتے ہو تو ، ٹرانسمیشن تناسب (کمی کا تناسب) کا حساب کتاب ایک بنیادی اور اہم اقدام ہے۔ ٹرانسمیشن کا تناسب آؤٹ پٹ شافٹ کی رفتار اور ٹارک کا تعین کرتا ہے ، اور اس کا براہ راست اثر آلات کی آپریٹنگ کارکردگی اور بوجھ کے ملاپ پر پڑتا ہے۔ جب سیاروں میں کمی کے نظام کو ڈیزائن کرتے وقت ، رے ڈافون مستحکم اور موثر استعمال کو یقینی بنانے کے لئے اصل ضروریات کے مطابق مناسب رفتار تناسب کے ڈھانچے سے مماثل ہوگا۔

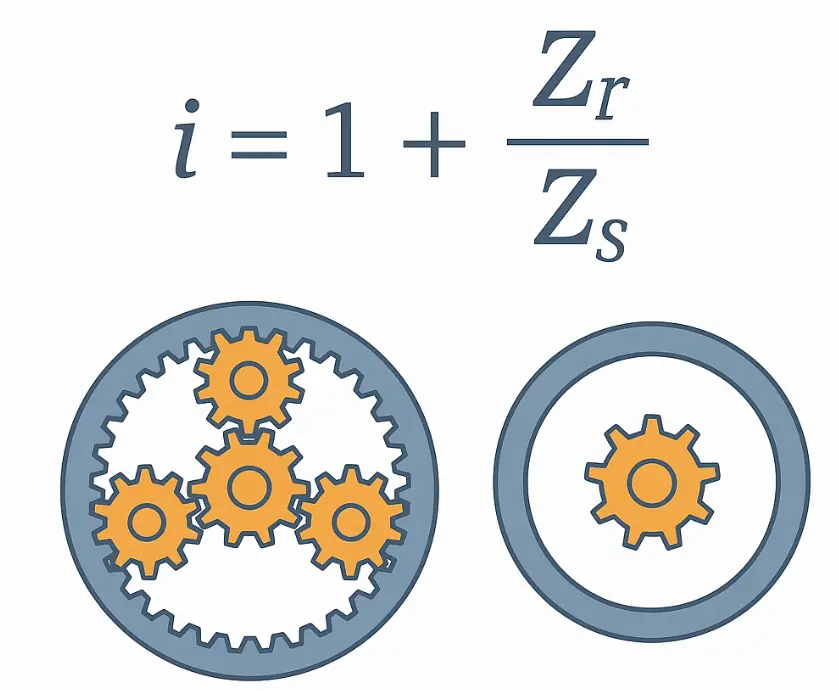

کسی سیاروں کو کم کرنے والے کے ٹرانسمیشن تناسب کا حساب لگانے کا فارمولا دراصل پیچیدہ نہیں ہے۔ سب سے عام ڈھانچہ یہ ہے کہ سورج گیئر فعال ہے ، اندرونی رنگ طے ہے ، اور سیارہ کیریئر آؤٹ پٹ ہے۔ اس ڈھانچے کے تحت ، ٹرانسمیشن تناسب کا حساب لگانے کا فارمولا یہ ہے:

ٹرانسمیشن تناسب I = 1 + (Zr / zs)

جہاں:

Zr اندرونی رنگ میں دانتوں کی تعداد ہے

زیڈ ایس سورج کے گیئر پر دانتوں کی تعداد ہے

ایک سادہ سی مثال کے طور پر: اگر سورج کے گیئر پر دانتوں کی تعداد 20 ہے اور اندرونی انگوٹھی پر دانتوں کی تعداد 60 ہے تو پھر ٹرانسمیشن کا تناسب یہ ہے کہ:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

یعنی ، موٹر 4 بار گھومتی ہے ، آؤٹ پٹ شافٹ 1 وقت گھومتا ہے ، اور کمی کا تناسب 4: 1 ہے۔

رے ڈافون کے ذریعہ تیار کردہ سیاروں کو کم کرنے والوں میں ، عام طور پر استعمال شدہ ٹرانسمیشن تناسب 3: 1 سے 100: 1 کی حدود کا احاطہ کرتا ہے ، جو سنگل مرحلے ، دو مرحلے یا تین مرحلے کے ڈھانچے کے امتزاج کے ذریعے حاصل کیا جاتا ہے۔

سنگل مرحلے کا ڈھانچہ عام طور پر رفتار کا تناسب 3 ~ 10 ہے

دو مرحلے کے ڈھانچے کی رفتار کا تناسب 15 ~ 100 ہے

بھاری بوجھ کم رفتار مواقع کے لئے موزوں تین مرحلے کا ڈھانچہ جس میں کمی کے تناسب کی ضرورت ہوتی ہے

رفتار کے تناسب کا حساب کتاب کرنے کے علاوہ ، یہ بھی اہم ہے کہ مختلف سطحوں کے سیاروں کے گروہ داخلی رگڑ کو بڑھاوا دیں گے ، جس سے کارکردگی پر تھوڑا سا اثر پڑے گا۔ لہذا ، اس بنیاد کے تحت کہ رفتار کا تناسب اجازت دیتا ہے ، زیادہ موثر نچلے درجے کے امتزاج کا انتخاب کرنے کی کوشش کریں۔

رے ڈافون موٹر اسپیڈ ، آؤٹ پٹ اسپیڈ کی ضروریات ، بوجھ ٹارک اور گاہک کے ذریعہ فراہم کردہ دیگر اعداد و شمار کی بنیاد پر ایک مناسب ٹرانسمیشن تناسب اور ساختی سطح کی سفارش کرسکتا ہے ، اور انتخاب کے ابتدائی مرحلے میں غلطیوں سے بچنے اور سامان کے قابل اعتماد آپریشن کو یقینی بنانے میں آپ کو پیرامیٹر ڈرائنگ اور انتخاب کی تجاویز فراہم کرسکتا ہے۔ اگر آپ ٹرانسمیشن تناسب کے حساب کتاب کے بارے میں یقین نہیں رکھتے ہیں تو ، آپ ہم سے براہ راست رابطہ بھی کرسکتے ہیں اور ہم مناسب ماڈل کا حساب لگانے اور اس سے ملنے میں مدد کریں گے۔
