Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

ریڈافون / ہائیڈرولک ڈویژن

فورک لفٹ ہائیڈرولک سلنڈر مینوفیکچرر برائے OEM سپلائی، آفٹر مارکیٹ کی تبدیلی اور فیلڈ کی مرمت

Raydafon الیکٹرک فورک لفٹ، اندرونی دہن فورک لفٹ، اسٹیکرز اور گودام کے سامان کے لیے فورک لفٹ ہائیڈرولک سلنڈر تیار کرتا ہے۔ ہر یونٹ کو کنفرمڈ بور، اسٹروک، راڈ ڈائی میٹر اور کنکشن اینڈ اسٹائل کے مطابق بنایا گیا ہے، پھر اس کے اسمبلی لائن سے نکلنے سے پہلے پریشر ٹیسٹ کیا جاتا ہے، تاکہ یہ بغیر ایڈجسٹمنٹ کے سیدھے ٹرک پر جا سکے۔

ہم پوری مشینی فیکٹریاں، ہائیڈرولک سسٹم انٹیگریٹرز، علاقائی حصوں کے ڈیلر اور ٹرمینل آلات کے لیے ذمہ دار سروس یونٹس فراہم کرتے ہیں۔ سلنڈر یورپ، جنوب مشرقی ایشیا اور جنوبی امریکہ کو برآمد کیے جاتے ہیں، جس میں اصل سازوسامان اور بعد میں متبادل کی طلب دونوں کا احاطہ کیا جاتا ہے۔

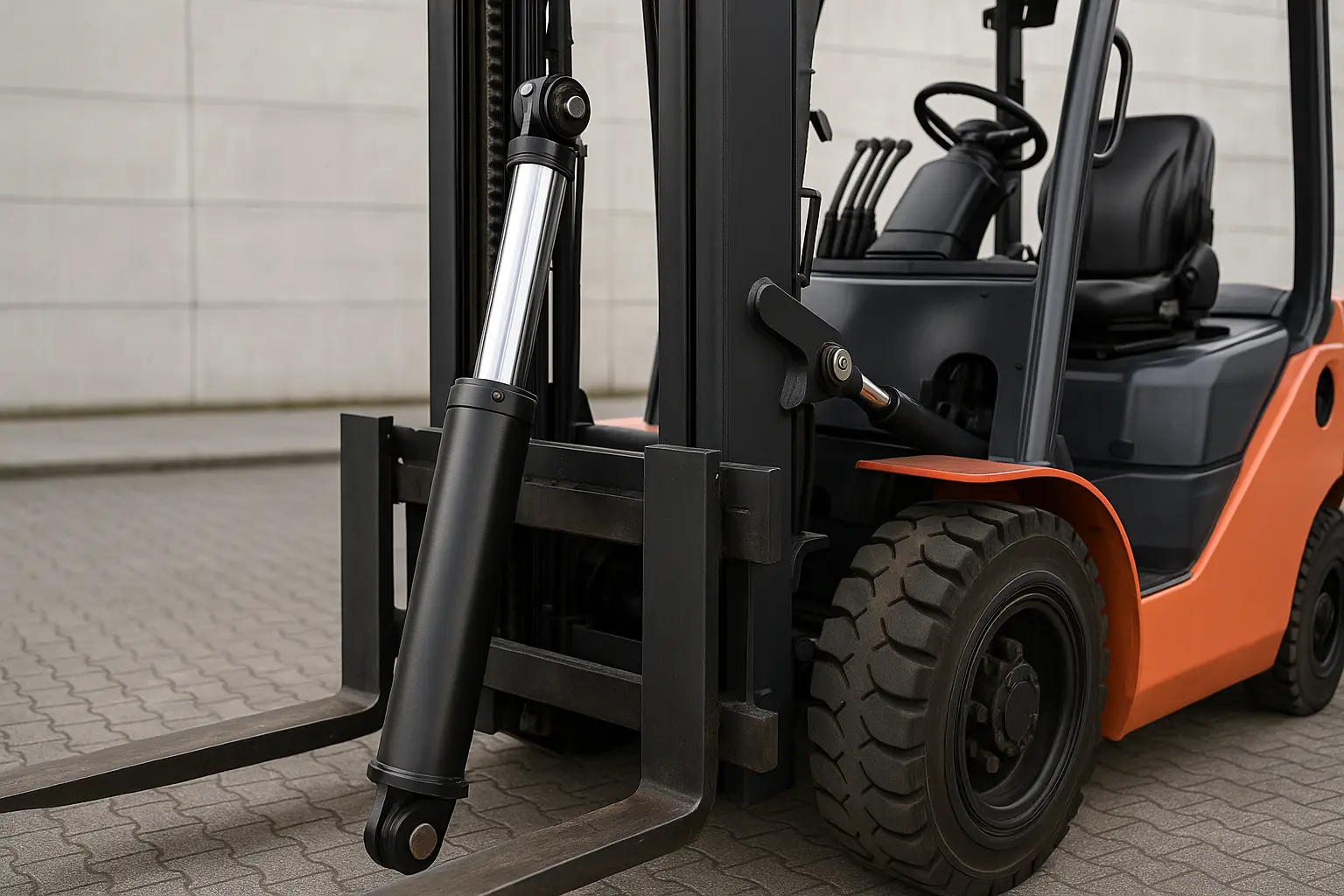

Forklift hydraulic cylinder manufactured by Raydafon
فورک لفٹ ہائیڈرولک سلنڈر CNC مشینی کلیدی جہتوں کے ساتھ تیار کیے جاتے ہیں، ایک کنٹرول شدہ عمل میں سیل کیے جاتے ہیں، پھر ڈسپیچ سے پہلے پریشر ٹیسٹ کیا جاتا ہے۔
1.5–18 ٹیفورک لفٹ ٹنیج کوریج
7–14 ایم پی اےورکنگ پریشر کی حد
اٹھانا/ جھکاؤمعیاری فنکشن کی اقسام
CNCکلیدی جہت کنٹرول
OEM / ODMڈرائنگ پر مبنی حسب ضرورت
01

جھکاؤ، لفٹ اور سائیڈ شفٹ میکانزم کے لیے فورک لفٹ ہائیڈرولک سلنڈر کی فراہمی

مختلف فورک لفٹ افعال سلنڈر پر مختلف مطالبات رکھتے ہیں۔ جھکاؤ کا سلنڈر، لفٹ سلنڈر اور سائیڈ شفٹ سلنڈر قابل تبادلہ نہیں ہیں - ہر ایک کو اپنے اپنے بور، اسٹروک، راڈ ریشو اور بڑھتے ہوئے جیومیٹری کی ضرورت ہوتی ہے تاکہ اس کے چلنے والے مستول اور گاڑی کے مطابق ہو۔

  • فورکس اور مستول زاویہ کنٹرول کے لیے سلنڈر جھکائیں۔
  • مستول اٹھانے اور نیچے کرنے کے لیے سلنڈر اٹھائیں
  • سائیڈ شفٹ میکانزم سلنڈر
  • الیکٹرک فورک لفٹ ہائیڈرولک پیکیج
  • اندرونی دہن فورک لفٹ سلنڈر
  • اسٹیکرز اور گودام ہینڈلنگ کا سامان
  • ڈرائنگ پر حسب ضرورت بور اور اسٹروک
  • موجودہ پارٹ نمبرز کی تبدیلی

کیا صحیح سلنڈر کا تعین کرتا ہے

  • ٹننج1.5 t سے 18 t فورکلفٹ کو مادی طور پر مختلف بور سائز اور دیوار کی موٹائی کی ضرورت ہوتی ہے۔
  • فنکشنجھکاؤ، لفٹ اور سائیڈ شفٹ ڈیوٹی مختلف بوجھ کی سمتیں اور ڈیوٹی سائیکل تیار کرتی ہیں۔
  • چڑھناسامنے اور پیچھے کا پن، فلینج یا کلیویس کنکشن مستول اور فریم سے مماثل ہونا چاہیے۔
  • ماحولیاتدھول، نمی اور بار بار آپریشن مناسب راڈ ختم اور سیل گریڈ کا مطالبہ کرتا ہے۔

کلیدی اجزاء اعلی طاقت والے مرکب اسٹیل سے بنائے جاتے ہیں، جس میں چھڑی کی سطح الیکٹروپلیٹڈ یا ہارڈ کروم کو سنکنرن اور پہننے کی مزاحمت کے لیے علاج کیا جاتا ہے۔ نتیجہ ہموار حرکت، تیز ردعمل اور مسلسل روزانہ آپریشن کے تحت مستحکم سگ ماہی ہے، نہ صرف تنصیب کے بعد پہلے ہفتے کے دوران۔

02

فورک لفٹ ہائیڈرولک سلنڈر کو دوبارہ کیسے بنایا جائے۔

فورک لفٹ ہائیڈرولک سلنڈر کو دوبارہ بنانا صرف اینڈ کیپ کو کھولنے اور ربڑ کی انگوٹھی کو تبدیل کرنے کا معاملہ نہیں ہے۔ اس عمل کے پانچ مراحل ہیں اور ہر ایک اہم ہے - ایک قدم چھوڑ دیں اور یونٹ دوبارہ سروس میں جانے کے دنوں میں دوبارہ لیک ہو جائے گا۔

  1. دباؤ ڈالیں اور سلنڈر کو ہٹا دیں۔ سسٹم پریشر کو چھوڑ دیں، ہائیڈرولک لائنوں کو منقطع کریں اور سلنڈر کو ٹرک سے ہٹا دیں۔ آخر کور کے بولٹ کو رینچ سے ڈھیلا کریں اور سلنڈر کے بور کو کھرچنے کا خیال رکھتے ہوئے، پسٹن راڈ اسمبلی کو آہستہ آہستہ باہر نکالیں۔ اگر اندر بہت زیادہ تیل ہے تو، جاری رکھنے سے پہلے نکال کر صاف کریں۔
  2. ہٹائے گئے ہر جزو کا معائنہ کریں۔ پسٹن، چھڑی اور مہر کی انگوٹھیوں کو ایک ایک کرکے چیک کریں کہ خرابی، پہننے، کنارے کے نقصان یا زنگ کے لیے۔ ایک واحد لباس کا نشان لیک ہونے کا ذریعہ ہو سکتا ہے، لہذا قریبی معائنہ کو نہ چھوڑیں۔
  3. تمام عمر رسیدہ یا خراب شدہ مہروں کو تبدیل کریں۔ فٹنگ سے پہلے تفصیلات کی تصدیق کریں۔ کچھ سلنڈر مشترکہ مہروں کا استعمال کرتے ہیں، اور انہیں غلط سمت میں نصب کرنا فوری طور پر ناکامی کا باعث بنتا ہے، قطع نظر اس سے کہ باقی کی تعمیر کتنی اچھی ہوئی ہو۔
  4. اصل ترتیب میں دوبارہ جمع کریں۔ پسٹن راڈ کو آہستہ سے لگائیں اور مرکز کے محور کو ہر طرف سیدھ میں رکھیں۔ اگر راڈ کو صحیح طریقے سے مرکز نہیں کیا گیا ہے، تو ٹھیک سے دوبارہ بنایا ہوا سلنڈر بھی آپریشن کے چند دنوں میں ہی لیک ہو جائے گا۔
  5. ریفٹ کرنے سے پہلے پریشر ٹیسٹ اسمبل شدہ سلنڈر کو پریشر ٹیسٹ کے آلات پر لگائیں اور اندرونی رساو یا جیمنگ کی جانچ کریں۔ ٹیسٹ پاس ہونے کے بعد ہی اسے فورک لفٹ پر دوبارہ انسٹال کیا جانا چاہیے۔

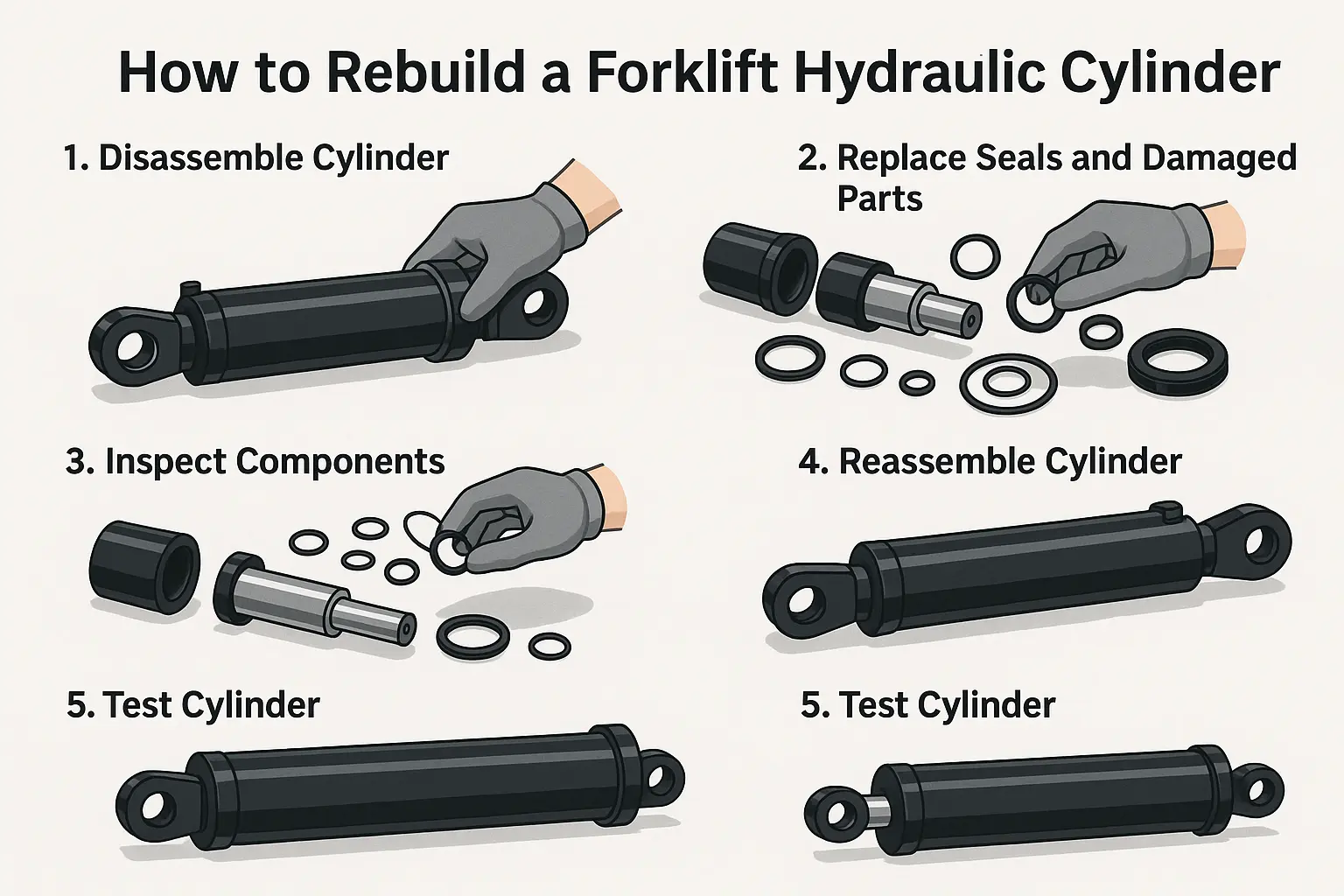

Forklift hydraulic cylinder rebuild process
زیادہ تر تعمیر نو کی کامیابی کے لیے معائنہ، مہر کی تبدیلی اور درست دوبارہ جمع کرنا — پریشر ٹیسٹ اس کی تصدیق کرتا ہے۔

جب دوبارہ تعمیر کرنا اس کے قابل نہیں ہے۔

اگر پسٹن کی چھڑی جھکی ہوئی ہے یا سلنڈر بور کو سنجیدگی سے گول کر دیا گیا ہے، تو دوبارہ تعمیر نہیں ہو گی۔ تبدیلی زیادہ اقتصادی راستہ ہے۔ Raydafon مکمل رینج کے فورک لفٹ ہائیڈرولک سلنڈر اور پرزے، نیز درخواست پر مرمت کی کٹس فراہم کرتا ہے — جو فورک لفٹ کے مرمت کرنے والوں اور آلات کے انجینئروں کے لیے موزوں ہے جنہیں اسی دن ٹرک کو دوبارہ سروس میں لانے کی ضرورت ہے۔

03

فورک لفٹ سے ہائیڈرولک سلنڈر کو کیسے ہٹایا جائے۔

ہٹانے کی ترتیب اور ہینڈلنگ کی تفصیلات اس بات کا تعین کرتی ہیں کہ آیا کام میں بیس منٹ لگتے ہیں یا ارد گرد کے اجزاء کو نقصان پہنچاتے ہیں۔ ذیل کے چار مراحل معیاری طریقہ کار ہیں جو ہمارے سروس پارٹنرز پیروی کرتے ہیں۔

دباؤ چھوڑنا فورک لفٹ کو بند کر دیں اور ہائیڈرولک سسٹم کو قدرتی طور پر افسردہ ہونے دیں۔ کسی بھی کنکشن کو چھونے سے پہلے اس بات کو یقینی بنانے کے لیے کئی منٹ انتظار کریں کہ تمام دباؤ ختم ہو گیا ہے۔
تیل کی لائنیں منقطع کریں۔ بقایا تیل کو پکڑنے کے لیے جوائنٹ کو کپڑے سے لپیٹیں، سلنڈر سے ہائی پریشر والی نلی کو ہٹا دیں، اور اسے نشان زد کریں تاکہ اسے درست پوزیشن میں دوبارہ جوڑا جاسکے۔
فکسنگ پن یا بولٹ کو ہٹا دیں۔ سلنڈر عام طور پر سامنے اور پیچھے کی پنوں کے ذریعے مستول یا فریم سے جڑا ہوتا ہے۔ پن کی پوزیشنوں کا پتہ لگائیں، پہلے کسی بھی برقرار رکھنے والی انگوٹھیوں کو ہٹا دیں، پھر پنوں کو ناک آؤٹ کریں یا بولٹ کو ہٹا دیں۔
سلنڈر باہر اٹھاو سلنڈر کا جسم بھاری ہے۔ دو افراد یا ایک پھینکیں استعمال کریں، ارد گرد کے ڈھانچے کو مارنے سے گریز کریں، اور سلنڈر کے منہ کو اوپر کی طرف رکھیں تاکہ بقایا تیل نہ پھیلے۔

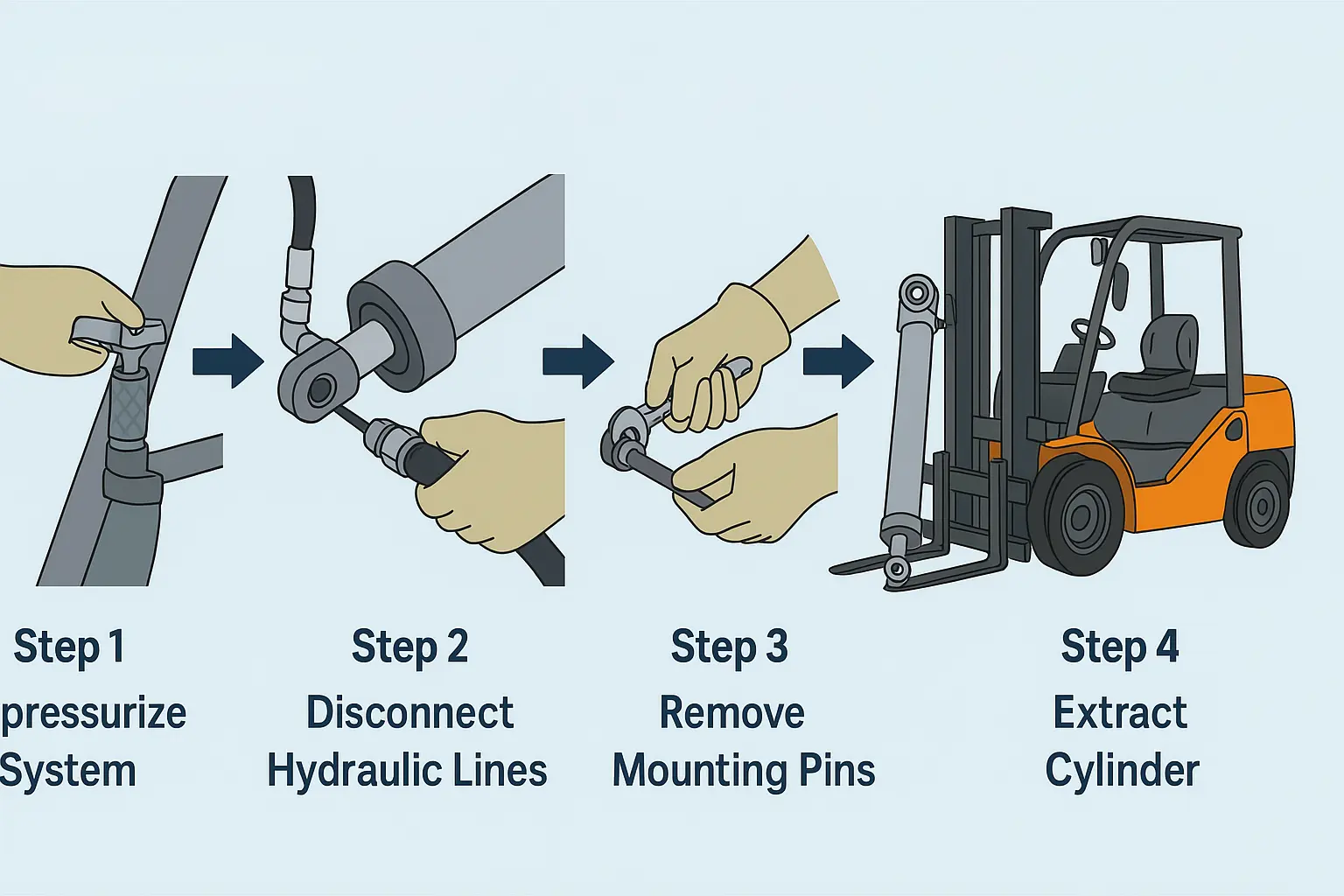

Removing a hydraulic cylinder from a forklift
ایک بار ہٹانے کے بعد، آئل پورٹ کو فوری طور پر سیل کر دیں تاکہ دھول کو باہر رکھا جا سکے اور اسٹوریج یا ٹرانسپورٹ کے دوران زنگ لگنے سے بچ سکے۔

سلنڈر ٹرک سے اتارنے کے بعد، تیل کی بندرگاہ کو فوراً سیل کر دیں۔ Raydafon ہائیڈرولک سلنڈر پراڈکٹس اور سیل کٹس فراہم کرتا ہے جو فورک لفٹ ماڈلز کی ایک وسیع رینج سے مماثل ہے، تاکہ صارف حسب ضرورت پرزہ جات کا انتظار کرنے کے بجائے آلات کے آپریشن کو تیزی سے بحال کر سکیں۔

04

جسے ہم سپلائی کرتے ہیں۔

چینل 01

فورک لفٹ مینوفیکچررز

مشین ڈرائنگ اور تکنیکی ضروریات کے خلاف OEM اور ODM ترقی، بشمول خصوصی فورک لفٹ اور اعلی درجے کی ترتیب۔

چینل 02

ہائیڈرولک سسٹم انٹیگریٹرز

سلنڈر کی سپلائی ہائیڈرولک پیکج کے ڈیزائن سے مماثل ہے، ڈرائنگ کی تصدیق، نمونے کا جائزہ لینے اور ترسیل کے شیڈولنگ کے ساتھ۔

چینل 03

سروس اور دیکھ بھال کے یونٹ

ٹرمینل آلات کی دیکھ بھال کے لیے سلنڈر اور مرمت کی کٹس، مختصر نوٹس کی ضروریات کے لیے تیز ردعمل کے ساتھ۔

05

Raydafon کے بارے میں

Raydafon hydraulic cylinder factory
Raydafon فورک لفٹوں، موبائل کرینوں، کوڑے کے ٹرکوں، فضائی کام کی گاڑیوں اور دیگر خصوصی گاڑیوں کے لیے ہائیڈرولک سلنڈر تیار کرتا ہے۔

Raydafon ہائیڈرولک اور ٹرانسمیشن سسٹم کے حل پر توجہ مرکوز کرنے والا ایک صنعت کار ہے۔ ہم پروموشنل زبان پر بھروسہ نہیں کرتے ہیں - ہم مستقل طور پر مصنوعات بناتے ہیں اور قابل اعتماد معیار کو کاروبار کو آگے بڑھانے دیتے ہیں۔ سالوں کے دوران ہم نے ہائیڈرولک سلنڈروں کی ترقی اور پیداوار پر توجہ مرکوز کی ہے، جس میں ایک وسیع ماڈل رینج اور تعمیراتی مشینری اور گاڑیوں کے خصوصی ایپلی کیشنز کے لیے لچکدار موافقت ہے۔

فورک لفٹ ہائیڈرولک سلنڈروں کے علاوہ، ہماری پروڈکٹ رینج موبائل کرین ہائیڈرولک سلنڈرز، کوڑے سے بھرے ٹرک ہائیڈرولک سلنڈرز اور فضائی کام کرنے والی گاڑی کے ہائیڈرولک سلنڈرز پر محیط ہے، یہ سب ہائی پریشر، ہائی فریکوئنسی کام کرنے کے حالات میں مستحکم طریقے سے کام کرنے کے لیے اعلی طاقت والے مواد اور درست پروسیسنگ کا استعمال کرتے ہیں۔

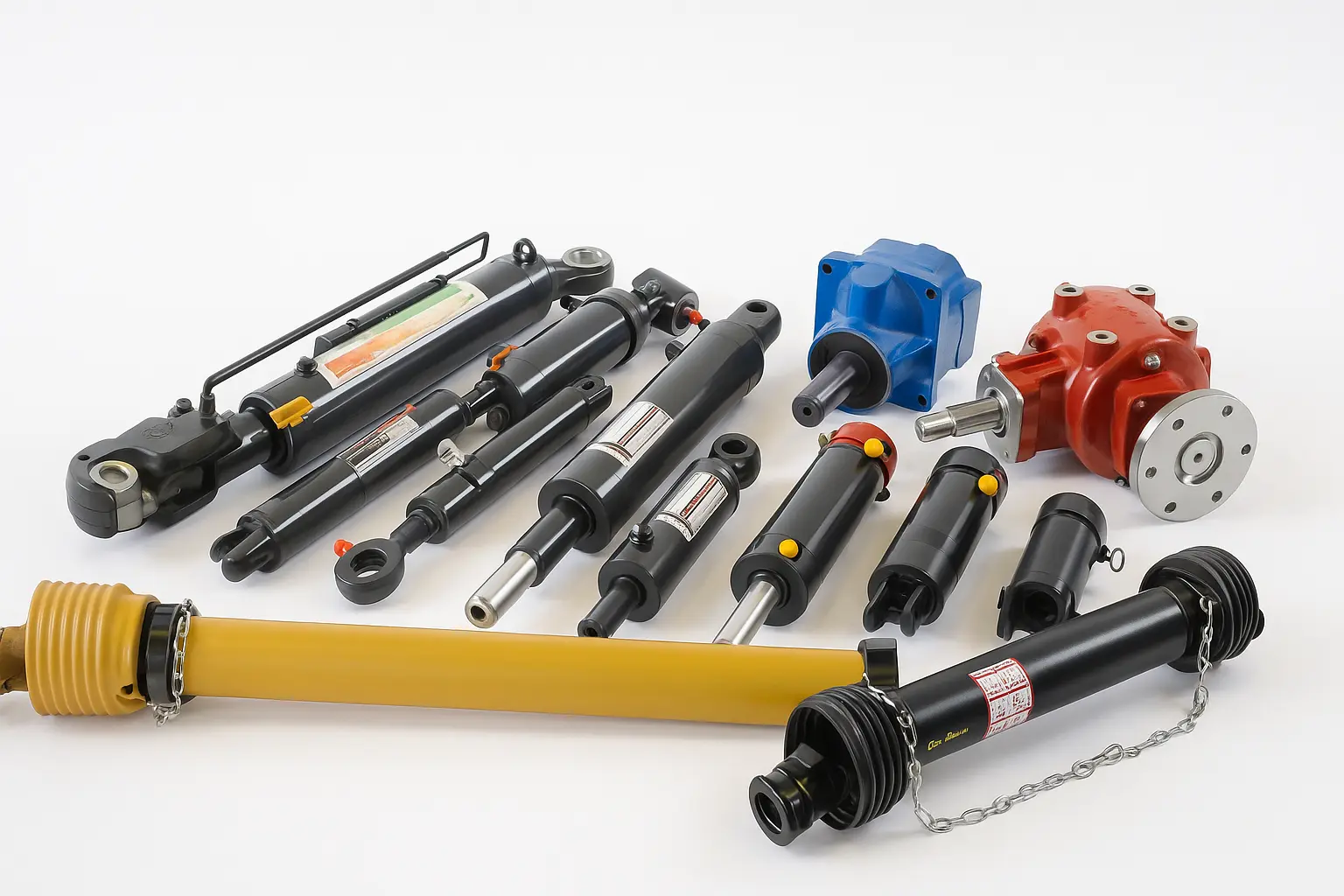

ہائیڈرولک سلنڈروں کے ساتھ، Raydafon ایک مکمل پاور ٹرانسمیشن پروڈکٹ لائن فراہم کرتا ہے بشمولپی ٹی او شافٹ, زرعی گیئر باکسز, صحت سے متعلق گیئرزاورسیاروں کے گیئر باکسز. پوری مشین کے مینوفیکچررز، مرمت کرنے والے اور پرزہ جات ڈیلر ایک سپلائر سے متعدد اجزاء حاصل کر سکتے ہیں، جس سے ڈپلیکیٹ کوآرڈینیشن کے کام کو ختم کیا جا سکتا ہے۔

06

فورک لفٹ ہائیڈرولک سلنڈر کے اکثر پوچھے گئے سوالات

مجھے کوٹیشن کے لیے کونسی معلومات فراہم کرنے کی ضرورت ہے؟

فورک لفٹ ٹنیج، سلنڈر فنکشن (لفٹ، جھکاؤ یا سائیڈ شفٹ)، بور، راڈ کا قطر، اسٹروک، کنکشن اینڈ اسٹائل، بڑھتے ہوئے طول و عرض اور ورکنگ پریشر بھیجیں۔ ایک ڈرائنگ، نمونہ تصویر یا موجودہ پارٹ نمبر کافی حد تک تصدیق کو تیز کرتا ہے۔

کیا آپ موجودہ فورک لفٹ سلنڈر کا متبادل فراہم کر سکتے ہیں؟

جی ہاں اصل حصہ نمبر یا ایک طول و عرض والی ڈرائنگ بھیجیں اور ہم میچ کی تصدیق کریں گے۔ یہ آفٹر مارکیٹ کے متبادل کی مانگ کا سب سے عام راستہ ہے۔

کیا آپ مرمت کی کٹس کے ساتھ ساتھ مکمل سلنڈر بھی فراہم کرتے ہیں؟

جی ہاں مرمت کی کٹس کسٹمر کی ضروریات کے مطابق فراہم کی جا سکتی ہیں، جو فورک لفٹ کی مرمت کرنے والوں اور آلات کے انجینئرز کے لیے مفید ہے جنہیں سائٹ پر ٹرک کو بحال کرنے کی ضرورت ہے۔

یہ سلنڈر کس دباؤ پر کام کرتے ہیں؟

فورک لفٹ ہائیڈرولک سلنڈر فورک لفٹ ٹنیج اور فنکشن کے لحاظ سے عام طور پر 7–14 MPa رینج میں کام کرتے ہیں۔ شپمنٹ سے پہلے ہر سلنڈر کا پریشر ٹیسٹ کیا جاتا ہے تاکہ مخصوص درجہ بندی پر کارکردگی کی تصدیق کی جا سکے۔

پسٹن راڈ پر کیا سطح کا علاج استعمال کیا جاتا ہے؟

کلیدی اجزاء اعلی طاقت والے مرکب اسٹیل سے بنائے جاتے ہیں جس میں چھڑی کی سطح الیکٹروپلیٹڈ یا ہارڈ کروم کو سنکنرن اور پہننے کی مزاحمت کے لیے علاج کیا جاتا ہے، جو اکثر آپریشن اور سخت کام کرنے والے ماحول کے لیے موزوں ہے۔

کیا آپ حسب ضرورت بور، اسٹروک اور کنکشن اسٹائل کو سپورٹ کرتے ہیں؟

جی ہاں ہم مخصوص فورک لفٹ ماڈل اور آپریٹنگ شدت سے مماثل مختلف سلنڈر ڈائی میٹرز، اسٹروک اور کنکشن اینڈ اسٹائلز کے ساتھ حسب ضرورت حل فراہم کرتے ہیں، بشمول OEM اور ODM پروجیکٹس۔

فورک لفٹ ہائیڈرولک سلنڈر کوٹیشن کی درخواست کریں۔

فورک لفٹ ماڈل، سلنڈر فنکشن، بور، اسٹروک اور بڑھتے ہوئے تفصیلات بھیجیں۔ Raydafon تصریح کی تصدیق کرے گا اور لیڈ ٹائم کے ساتھ ایک کوٹیشن واپس کرے گا — چاہے آپ فورک لفٹ بنانے والے ہوں، ہائیڈرولک سسٹم انٹیگریٹر ہوں یا مینٹیننس یونٹ۔

View as

فورک لفٹ جھکاؤ سلنڈر

فورک لفٹ جھکاؤ سلنڈر

Raydafon فورک لفٹ ٹیلٹ سلنڈر 1.5-18 ٹن فورک لفٹ پر فورک ماسٹ ٹائل کنٹرول کے لیے اپنی مرضی کے مطابق ڈیزائن کردہ ہائیڈرولک سلنڈر ہے۔ مماثل پسٹن، سلنڈر باڈی، راڈ اور سیل سیٹ کے ساتھ اعلیٰ طاقت والے سٹیل سے تیار کیا گیا ہے۔ ورکنگ پریشر 7-14 ایم پی اے، بوجھ کے تحت دباؤ میں کوئی اتار چڑھاؤ نہیں ہے۔ معیاری بور کا قطر 60-100 ملی میٹر، راڈ کا قطر 25-40 ملی میٹر، اسٹروک 32-193 ملی میٹر۔ سکرو فکسیشن اور انگوٹی کا کنکشن برقرار رکھنے سے مستول کو ہٹائے بغیر منٹوں میں تیل کی مہر کو تبدیل کیا جاسکتا ہے۔ گودام، فیکٹری اور بندرگاہ کے کاموں کے لیے موزوں ہے۔ OEM فورک لفٹ برانڈز کے لیے حسب ضرورت بور، اسٹروک اور تنصیب کا فاصلہ دستیاب ہے۔ MOQ 50 یونٹس، 25-35 دن کا بلک لیڈ ٹائم۔ کوٹیشن کے لیے فورک لفٹ ماڈل، بور/اسٹروک کی ضرورت اور مقدار بھیجیں۔
فورک لفٹ لفٹ سلنڈر

فورک لفٹ لفٹ سلنڈر

Raydafon فورک لفٹ لفٹ سلنڈر مستول پر نصب عمودی لفٹ جزو ہے جو فورک کیریج کو اوپر اور نیچے کرتا ہے۔ ایک مماثل پسٹن اور مرضی کے مطابق سگ ماہی رنگ کے ڈھانچے کے ساتھ اعلی طاقت والے اسٹیل سے تیار کیا گیا ہے۔ معیاری ماڈلز Φ56-60 ملی میٹر بور، Φ45 ملی میٹر راڈ، 1500-1505 ملی میٹر اسٹروک اور 17.5-18.1 MPa ورکنگ پریشر کا احاطہ کرتے ہیں۔ جدید ماڈلز میں ایک بفر ڈیوائس شامل ہے جو پورے اسٹروک پر سخت اثر کو روکتا ہے، کارگو اور مستول کی ساخت دونوں کی حفاظت کرتا ہے۔ الیکٹرک اور ڈیزل فورک لفٹ کے ساتھ ہم آہنگ۔ N30M300 سے A2A35M300 تک پانچ معیاری ماڈلز، OEM کے لیے اپنی مرضی کے مطابق بور اور اسٹروک دستیاب ہیں۔ MOQ 50 یونٹس، 25-35 دن کا بلک لیڈ ٹائم۔ فورک لفٹ ماڈل، اسٹروک کی ضرورت اور کوٹیشن کے لیے مقدار بھیجیں۔
چین میں ایک قابل اعتماد فورک لفٹ ہائیڈرولک سلنڈر کارخانہ دار اور سپلائر کی حیثیت سے ، ہماری مصنوعات نے سی ای سرٹیفیکیشن پاس کیا ہے۔ اگر آپ معیاری مصنوعات خریدنا چاہتے ہیں تو ، براہ کرم ہم سے رابطہ کریں۔
