پلاسٹک ہیلیکل گیئر
  • پلاسٹک ہیلیکل گیئرپلاسٹک ہیلیکل گیئر
  • پلاسٹک ہیلیکل گیئرپلاسٹک ہیلیکل گیئر

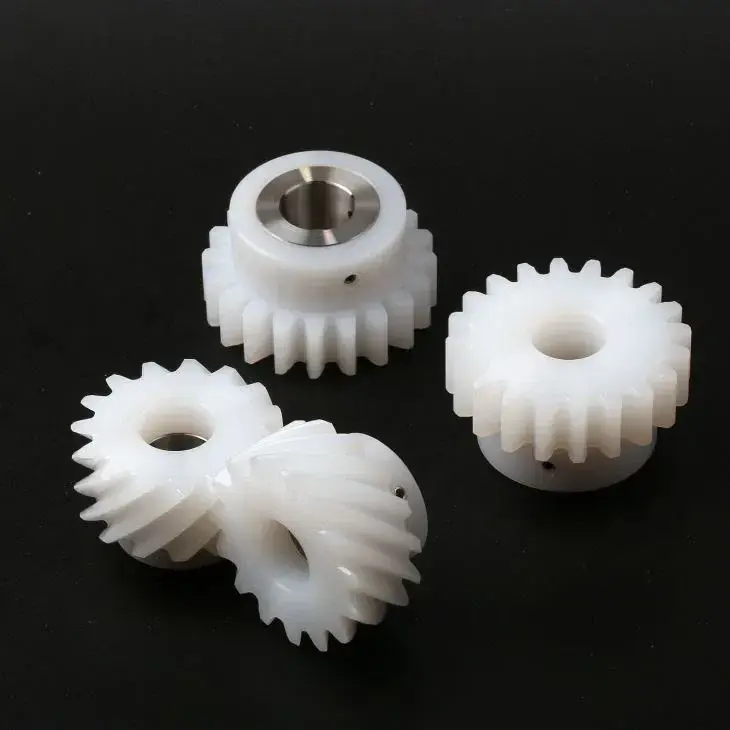

پلاسٹک ہیلیکل گیئر

Raydafon چین کے ننگبو میں اپنی فیکٹری میں POM اور نایلان میں اپنی مرضی کے مطابق پلاسٹک کے ہیلیکل گیئرز کو ڈھالتا ہے۔ معیاری ٹولنگ ماڈیول M0.1–M2.0 پر محیط ہے، Ø1.40 mm سے Ø3.05 mm تک بور، بیرونی قطر Ø10–Ø50 mm (اپنی مرضی کے ٹولنگ پر Ø120 mm تک) اور چہرے کی چوڑائی 2.0–10.0 mm، جس میں کام کرنے والے درجہ حرارت کی حد +10°C +3°C ہے۔ چونکہ دانت کی شکل انجیکشن مولڈ میں کٹ کی بجائے تیار ہوتی ہے، اس لیے ہیلکس اینگل اور پروفائل پورے بیچ میں ایک جیسے رہتے ہیں، اور گیئرز خود چکنا کرنے والے اور پرسکون چلتے ہیں — اسی ایپلی کیشن میں مساوی اسپر گیئر ڈرائیوز کے مقابلے میں ناپے ہوئے شور تقریباً 20% کم ہے۔ شیشے سے بھرے درجات دستیاب ہیں جہاں زیادہ ٹارک یا سختی کی ضرورت ہوتی ہے، اور مشینی پلاسٹک یا دھاتی گیئرز کا حوالہ دیا جاتا ہے جہاں مولڈ پلاسٹک ڈیوٹی کو پورا نہیں کرسکتا۔ ٹولنگ چیک اور کوٹیشن کے لیے اپنی ڈرائنگ یا نمونے کی تفصیلات 24 گھنٹے کے اندر بھیجیں۔

پلاسٹک ہیلیکل گیئر — POM اور نایلان، M0.1 سے M2.0

چھوٹی ڈرائیوز کے لیے انجیکشن سے مولڈ ہیلیکل گیئرز جن کو پرسکون چلانے، چکنا نہ ہونے اور کم وزن کی ضرورت ہوتی ہے۔ معیاری ٹولنگ M0.1–M2.0 ماڈیولز کا احاطہ کرتی ہے، Ø1.40 سے Ø3.05 ملی میٹر تک بور، بیرونی قطر Ø10–Ø50 ملی میٹر اور چہرے کی چوڑائی 2.0–10.0 ملی میٹر، کٹے ہوئے دانتوں کے بجائے مولڈ ٹوتھ جیومیٹری کے ساتھ۔

  • M0.1–M2.0معیاری ماڈیول کی حد
  • Ø1.40–3.05معیاری بور کی حد
  • Ø10–50بیرونی قطر کی حد (ملی میٹر)
  • −30 سے ​​+100کام کرنے کا درجہ حرارت (°C)

چین میں پلاسٹک ہیلیکل گیئر بنانے والا — اپنی مرضی کے POM اور نایلان ہیلیکل گیئرز

Raydafon ننگبو، چین میں اپنی فیکٹری میں پلاسٹک کے ہیلیکل گیئرز کو ڈھالتا ہے، ایسے OEMs کے لیے جن کو کٹے ہوئے اسٹیل کے بجائے پرسکون، خود چکنا کرنے والے گیئر کی ضرورت ہوتی ہے۔ گیئر کے دانت انجیکشن مولڈ میں بنتے ہیں، اس لیے ہیلکس اینگل، پروفائل اور بور کی پوزیشن کو بعد کے مشینی مرحلے کے بجائے ٹول کے ذریعے طے کیا جاتا ہے - یہی وجہ ہے کہ بیچ ٹو بیچ ٹوتھ فارم مستقل رہتا ہے اور ٹول کے چلنے کے بعد یونٹ کی لاگت کیوں کم ہوجاتی ہے۔ عام خریدار چھوٹی مشینری بنانے والے، طبی اور لیبارٹری کے سازوسامان بنانے والے، آلات اور پمپ بنانے والے، اور کوئی بھی شخص جو چکنا کرنے والے دھاتی گیئر کے جوڑے کو دیکھ بھال سے پاک پلاسٹک سے تبدیل کرتا ہے۔

معیاری ٹولنگ سب سے تیز اور سستا راستہ ہے: ماڈیول، ٹوتھ کاؤنٹ، ہیلکس اینگل، بور اور چہرے کی چوڑائی بھیجیں، اور اگر مولڈ موجود ہے تو ہم اسٹاک ٹولنگ سے حوالہ دیتے ہیں۔ جہاں جیومیٹری نئی ہے، ہم آپ کی ڈرائنگ میں ٹول اور مولڈ بناتے ہیں۔ اسی ورکشاپ سے متعلقہ مصنوعات میں شامل ہیں۔ہیلیکل گیئرزیادہ ٹارک کے لیے دھات میں رینج، مکملپلاسٹک گیئراسپر، ورم اور اندرونی شکلوں میں لکیر، اوراسپر گیئرزاگر آپ کی ڈرائیو کو ہیلیکل اوورلیپ کی ضرورت نہیں ہے۔

وضاحتیں

  • مصنوعات کی قسمہیلیکل گیئر (انجیکشن مولڈ)
  • معیاری ماڈیولM0.1 - M2.0
  • موادPolyacetal (POM) / نایلان، درخواست پر شیشے سے بھرے درجات
  • معیاری بورØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 ملی میٹر
  • بیرونی قطرØ10.0 - Ø50.0 ملی میٹر، حسب ضرورت ٹولنگ پر Ø120 ملی میٹر تک
  • چہرے کی چوڑائی (L)2.0 - 10.0 ملی میٹر
  • کام کرنے کا درجہ حرارت−30 °C سے +100 °C
  • چکناخود چکنا، عام ڈیوٹی میں چکنائی کی ضرورت نہیں ہے۔
  • حسب ضرورتM3.0 کا ماڈیول، دانتوں کی گنتی، ہیلکس اینگل، بور، حب، کی وے، رنگ

معیاری تفصیلات۔ بور، بیرونی قطر اور چہرے کی چوڑائی دکھائی گئی حدود کے اندر لچکدار ہیں — ہمیں اپنی ضرورت کی اقدار بتائیں۔

قسم ماڈیول مواد بور بیرونی قطر چہرے کی چوڑائی (L)
ہیلیکل گیئر M0.1 - M2.0 Polyacetal (POM) / نایلان Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 ملی میٹر (لچکدار) Ø10.0 - Ø50.0 ملی میٹر (لچکدار) 2.0 - 10.0 ملی میٹر (لچکدار)

رواداری اور صلاحیت:مولڈڈ پلاسٹک گیئرز کٹ میٹل گیئرز کے مقابلے میں زیادہ برداشت کرنے والا بینڈ رکھتے ہیں، اور صحیح اعداد و شمار ماڈیول، دیوار کی موٹائی اور میٹریل گریڈ پر منحصر ہوتے ہیں۔ براہ کرم کوٹیشن مرحلے پر آپ کی اسمبلی کو درکار ردعمل اور درمیانی فاصلہ رواداری بیان کریں — ہم تصدیق کریں گے کہ ٹولنگ کیا رکھ سکتی ہے، یا اگر پلاسٹک اسے پورا نہیں کر سکتا تو کٹ گیئر کی سفارش کریں گے۔

POM یا نایلان: صحیح مواد کا انتخاب

Polyacetal (POM)

چھوٹے درست گیئرز کے لیے پہلے سے طے شدہ انتخاب۔ کم رگڑ، زیادہ سختی اور نمی کے تحت بہت مستحکم طول و عرض، جو مرکز کے فاصلے اور ردعمل کی پیش گوئی کو برقرار رکھتا ہے۔ مسلسل چلنے والی ڈرائیوز اور اسمبلیوں کے لیے بہترین جہاں گیئر کو مہینوں تک برداشت کرنا چاہیے۔

نایلان (PA)

POM سے زیادہ سخت اور زیادہ اثر برداشت کرنے والا، جھٹکا اور کمپن کی بہتر گیلانگ کے ساتھ، لیکن یہ نمی کو جذب کرتا ہے اور نمی کے ساتھ طول و عرض کو قدرے تبدیل کرتا ہے۔ سخت رواداری کی پوزیشننگ کے بجائے وقفے وقفے سے، اثر سے بھری ہوئی یا ہائی وائبریشن ڈرائیوز کے لیے موزوں ہے۔

شیشے سے بھرے درجات

گلاس فائبر کا اضافہ زیادہ ٹارک کے لیے طاقت اور سختی کو بڑھاتا ہے، اور بلند درجہ حرارت پر رینگنے کی مزاحمت کو بہتر بناتا ہے، لیکن مولڈ کے لباس کو بڑھاتا ہے اور قدرتی نمی کو قدرے کم کرتا ہے۔ ہم آپ کی ڈیوٹی کے لیے گریڈ اور متوقع زندگی کے بارے میں مشورہ دیں گے۔

اگر آپ کی ٹارک کی ضرورت اس سے زیادہ ہے جو مولڈ پلاسٹک لے جا سکتا ہے، تو ایماندارانہ جواب کٹ گیئر ہے — ہمارا دیکھیںاسپر گیئراور دھات میں ہیلیکل گیئر کی حد۔ ہم ایک پلاسٹک گیئر فروخت کرنے کے بجائے صحیح حصے کا حوالہ دیں گے جو سروس میں ناکام ہو جاتا ہے۔

مصنوعات کی تفصیل

نیچے دی گئی تصاویر میں ہمارے مولڈ پلاسٹک ہیلیکل گیئرز دکھائے گئے ہیں: ٹوتھ فارم، ہب اور بور فنش، اور اسمبلڈ گیئر سیٹ۔

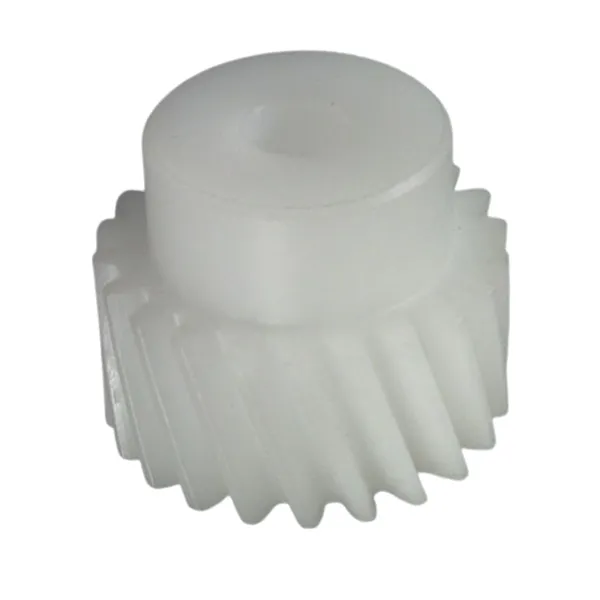

Injection moulded plastic helical gear showing helix angle, tooth form and bore
مولڈڈ پلاسٹک ہیلیکل گیئر — ہیلکس اینگل، ٹوتھ فارم اور تیار شدہ بور۔

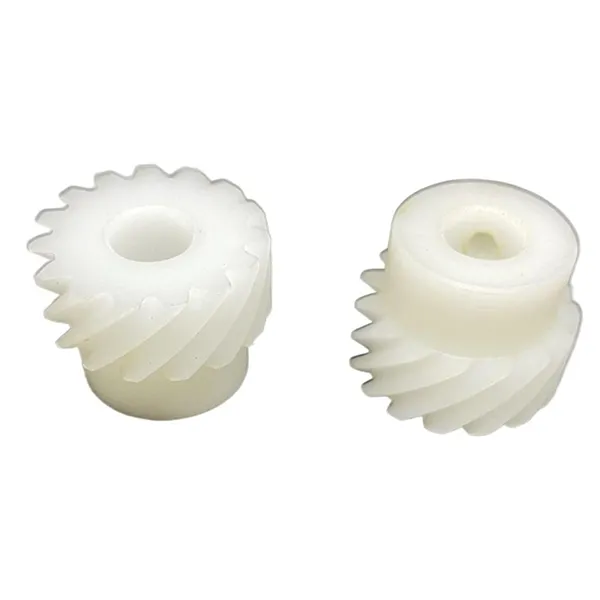

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
معیاری POM ہیلیکل گیئر ہب اور پریزیشن بور کے ساتھ۔

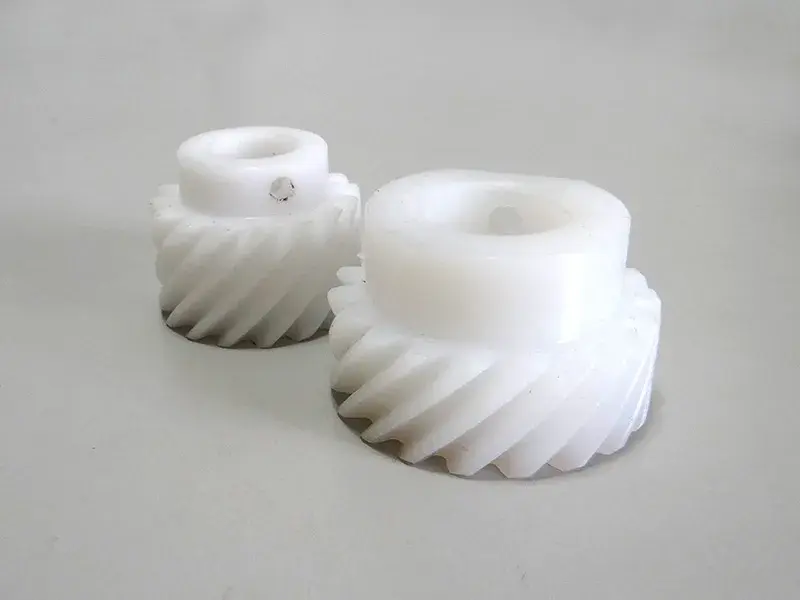

Plastic helical gear set assembled in a small drive application
ایک چھوٹی ڈرائیو میں جمع پلاسٹک ہیلیکل گیئر سیٹ۔

کلیدی فوائد

  1. 01

    خود چکنا کرنے والا

    پی او ایم اور نایلان تیل یا چکنائی والی فلم کے بغیر ایک دوسرے کے خلاف یا اسٹیل کے خلاف چلتے ہیں، لہذا ایک گیئر باکس جس کو پہلے چکنا کرنے والے چیمبر، سیل اور سروس وقفہ کی ضرورت ہوتی تھی، بغیر دیکھ بھال کے بنایا جا سکتا ہے۔

  2. 02

    خاموش ٹرانسمیشن

    ایک ہیلیکل دانت کا ہیلکس اوورلیپ کسی ایک اثر کے بجائے دھیرے دھیرے مشغول ہوتا ہے، اور پولیمر ہی کمپن کو گیلا کر دیتا ہے — ہمارے گیئرز پر ماپا ہوا شور اسی ایپلی کیشن میں مساوی اسپر گیئر ڈرائیوز سے تقریباً 20 فیصد کم ہے۔

  3. 03

    کم باہمی وزن

    مولڈڈ پلاسٹک سٹیل یا پیتل سے کہیں زیادہ ہلکا ہوتا ہے، جو چلنے والے حصوں کی جڑت کو کاٹ دیتا ہے۔ یہ ہینڈ ٹولز، پورٹیبل آلات، چھوٹے پوزیشننگ میکانزم اور دیگر وزن سے حساس مصنوعات میں اہمیت رکھتا ہے۔

  4. 04

    سنکنرن اور کیمیائی مزاحمت

    انجینئرنگ پلاسٹک زیادہ تر تیزاب، الکلیس، ڈٹرجنٹ اور فوڈ کانٹیکٹ کلیننگ ایجنٹس کو زنگ نہیں لگاتا اور مزاحمت نہیں کرتا، اس لیے گیئر مرطوب، دھوئے ہوئے یا ہلکے سنکنرن ماحول میں چل سکتا ہے جہاں دھاتی گیئر کو چڑھانے کی ضرورت ہوگی۔

  5. 05

    مسلسل مولڈ جیومیٹری

    دانتوں کی شکل مولڈ کیویٹی سے آتی ہے، اس لیے بیچ کا ہر حصہ بنیادی طور پر ایک جیسا ہوتا ہے — کوئی کٹر پہننے والا ڈرفٹ نہیں، کوئی رن ٹو رن پروفائل تغیر نہیں، اور آپ کے لیے معائنہ کی بہت کم کوشش۔

  6. 06

    فیکٹری براہ راست قیمت

    ٹول، مولڈنگ اور معائنہ سب ایک ہی چھت کے نیچے ہوتا ہے، جس کے درمیان کوئی تجارتی مارجن نہیں ہوتا ہے۔ یونٹ کی قیمت ٹولنگ اسٹیج سے چلتی ہے، درمیانی پرت سے نہیں۔

ہیلیکل گیئر ٹارک کو کیسے منتقل کرتا ہے۔

اسپر گیئر کے دانت ملن کے دانتوں سے ایک ساتھ مل جاتے ہیں۔ ایک ہیلیکل گیئر کے دانت محور کے زاویے پر سیٹ ہوتے ہیں، اس لیے رابطہ دانت کے ایک سرے سے شروع ہوتا ہے اور دوسرے تک جھاڑو دیتا ہے، جس طرح سے زپ بند ہوتی ہے۔ اس لیے بوجھ ایک اثر کے طور پر پہنچنے کے بجائے بتدریج بڑھتا ہے، جس کی بنیادی وجہ یہ ہے کہ ایک ہیلیکل جوڑا ایک ہی رفتار اور بوجھ سے اسپر جوڑے سے زیادہ ہموار اور پرسکون چلتا ہے۔

دوسرا اثر لوڈ شیئرنگ ہے۔ چونکہ اس ترچھی لکیر کے ساتھ کسی بھی لمحے کئی دانت رابطے میں ہوتے ہیں، اس لیے دیے گئے ٹارک کو منتقل کرنے کے لیے جو قوت درکار ہوتی ہے وہ دانتوں کے کنارے کے ایک بڑے حصے پر پھیلی ہوتی ہے، اس لیے مقامی رابطے کا دباؤ کم ہوتا ہے اور سطح کا لباس سست ہوتا ہے۔ سارا بوجھ اٹھانے والا ایک پلاسٹک کا دانت خراب ہو جائے گا۔ دانتوں کا ایک سیٹ اس سے اشتراک نہیں کرتا ہے - یہی وجہ ہے کہ ہیلیکل جیومیٹری نسبتا نرم مواد جیسے POM اور نایلان کے مطابق ہے۔

ہیلیکل دانت شافٹ کے ساتھ ایک محوری زور کا بوجھ بھی پیدا کرتے ہیں، لہذا شافٹ پر بیرنگ یا تھرسٹ واشر اسے لینے کے قابل ہونا چاہیے۔ یہ ایک اسپر گیئر کی جگہ ہیلیکل گیئر کی وضاحت کرنے سے پہلے چیک کرنے کے قابل ایک ڈیزائن پوائنٹ ہے: ٹوتھ اوورلیپ خاموشی اور لوڈ شیئرنگ خریدتا ہے، لیکن یہ باقی اسمبلی کو ایک اضافی محوری قوت فراہم کرتا ہے۔

ایپلی کیشنز

  • چھوٹے گیئرموٹرزپرسکون کمی کے مراحل
  • طبی اور لیبارٹری کے آلاتصاف، چکنا فری ڈرائیوز
  • کھانے اور مشروبات کا ساماندھونے والے، کیمیائی طور پر مزاحم حصے
  • دفتر اور گھریلو آلاتکم شور کی کارروائی اور ٹائمر
  • آٹوموٹو لوازماتآئینہ، نشستیں، لیچز، چھوٹے ایکچویٹرز
  • آلات اور روبوٹکسہلکی، کم جڑتا پوزیشننگ ڈرائیوز
  • وینڈنگ اور ڈسپینسنگ مشینیں۔خود کو چکنا کرنے والی لمبی زندگی کے طریقہ کار
  • پمپ اور والوزغیر زنگ آلود اندرونی گیئرنگ

اگر آپ کی درخواست درج نہیں ہے، تو ڈرائنگ یا نمونہ کا حصہ بھیجیں۔ زیادہ تر معاملات میں ہم ماڈیول، بور اور ہیلکس اینگل سے تصدیق کر سکتے ہیں کہ معیاری ٹولنگ فٹ ہے یا نئے مولڈ کی ضرورت ہے۔

خریدار کے اکثر پوچھے گئے سوالات

  • کیا یہ گیئرز پلاسٹک بار سے مولڈ یا مشینی ہیں؟وہ اسٹیل ٹولنگ میں انجیکشن مولڈ ہوتے ہیں، جو پورے بیچ میں دانتوں کی جیومیٹری کو یکساں رکھتا ہے اور یونٹ کی لاگت کو کم کرتا ہے۔ مشینی پلاسٹک گیئرز پروٹو ٹائپ اور بہت کم حجم کے لیے دستیاب ہیں۔
  • پلاسٹک کے ہیلیکل گیئر میں زیادہ سے زیادہ ٹارک کتنا ہے؟یہ ماڈیول، چہرے کی چوڑائی، دانتوں کی گنتی اور میٹریل گریڈ پر منحصر ہے، اس لیے ہم ایک بھی اعداد و شمار شائع نہیں کرتے ہیں۔ ٹارک، رفتار اور ڈیوٹی سائیکل بھیجیں اور ہم ایک ماڈیول اور میٹریل تجویز کریں گے، یا آپ کو بتائیں گے کہ کیا ڈیوٹی کے بجائے دھاتی گیئر کی ضرورت ہے۔
  • کیا مجھے گیئر چکنا کرنے کی ضرورت ہے؟نارمل ڈیوٹی میں نہیں۔ POM اور نایلان خود چکنا کرنے والے ہیں۔ تیز رفتار یا زیادہ بوجھ مسلسل چلانے کے لیے، تھوڑی مقدار میں مطابقت پذیر چکنائی زندگی کو بڑھا سکتی ہے، اور اگر آپ کی ڈیوٹی کو اس کی ضرورت ہو تو ہم کوٹیشن مرحلے پر کہیں گے۔
  • آپ بور اور دانت کی شکل پر کیا برداشت کر سکتے ہیں؟ڈھلے ہوئے حصے کٹ گیئرز سے زیادہ وسیع بینڈ رکھتے ہیں۔ ہمیں آپ کی اسمبلی کی ضرورت کے درمیان فاصلے اور ردعمل کی رواداری بتائیں اور ہم اس بات کی تصدیق کریں گے کہ ٹولنگ اسے پورا کر سکتی ہے، یا اگر یہ نہیں کر سکتی تو مشینی حصے کا حوالہ دیں گے۔
  • کسٹم گیئر کے لیے ٹولنگ لاگت اور لیڈ ٹائم کیا ہے؟ٹولنگ کی لاگت ماڈیول، گہاوں کی تعداد اور گیئر کے سائز پر منحصر ہے؛ بڑے ماڈیولز اور ملٹی کیویٹی ٹولز کی قیمت زیادہ ہے۔ ڈرائنگ کی منظوری کے بعد، ہم عام طور پر ڈرائنگ موصول ہونے کے 24 گھنٹوں کے اندر، کوٹیشن کے ساتھ ٹول لیڈ ٹائم اور نمونے کے شیڈول کی تصدیق کرتے ہیں۔
  • کیا آپ نمونہ کے حصے سے مل سکتے ہیں جو ہم پہلے ہی استعمال کرتے ہیں؟جی ہاں ایک نمونہ یا ایک طول و عرض والی ڈرائنگ بھیجیں - ماڈیول، دانتوں کی گنتی، ہیلکس اینگل، بور، چہرے کی چوڑائی اور مواد۔ ہم اس بات کی تصدیق کریں گے کہ آیا یہ موجودہ ٹولنگ سے میل کھاتا ہے یا کسی نئے مولڈ کی ضرورت ہے، اور کسی بھی طرح سے حوالہ دیں گے۔

متعلقہ مصنوعات اور مزید پڑھنا

پلاسٹک ہیلیکل گیئر کوٹیشن کی درخواست کریں۔

اپنی ڈرائنگ یا نمونے کی تفصیلات بھیجیں — ماڈیول، دانتوں کی گنتی، ہیلکس اینگل، بور، چہرے کی چوڑائی، مواد اور مقدار۔ ہم تصدیق کرتے ہیں کہ معیاری ٹولنگ فٹ بیٹھتی ہے یا نیا مولڈ درکار ہے، اور 24 گھنٹے کے اندر قیمت اور لیڈ ٹائم کے ساتھ جواب دیں۔

ابھی انکوائری بھیجیں۔

* نقل کردہ اعداد و شمار (شور کی کمی، درجہ حرارت کی حد، ماڈیول اور بور کی حدیں) معیاری ٹولنگ اور عام ڈیوٹی حالات کا حوالہ دیتے ہیں۔ براہ کرم آرڈر کرنے سے پہلے حتمی ڈرائنگ اور میٹریل گریڈ کی تصدیق کریں۔
