پیتل کا کیڑا وہیل
  • پیتل کا کیڑا وہیلپیتل کا کیڑا وہیل
  • پیتل کا کیڑا وہیلپیتل کا کیڑا وہیل

پیتل کا کیڑا وہیل

Raydafon ایک چین میں مقیم OEM مینوفیکچرر ہے اور انجینئرنگ مشینری، میٹالرجیکل آلات، طبی آلات، جہاز سازی اور خود کار گودام میں ورم گیئر ڈرائیوز کے لیے پیتل کے کیڑے کے پہیوں کا فراہم کنندہ ہے۔ معیاری پیداوار ZCuSn10Pb1 ٹن کانسی، سختی HB≥80 استعمال کرتا ہے، عام پیتل سے تقریباً 30 فیصد زیادہ مزاحمت پہنتا ہے۔ گیئر کو پانچ درست طریقے سے پروسیس کیا جاتا ہے — کاسٹنگ، روف موڑ، ٹھیک موڑ، ہوبنگ اور گرائنڈنگ — دانتوں کی سطح کی کھردری Ra≤1.6μm تک پہنچنا اور میچنگ ورم کے ساتھ 0.05 ملی میٹر سے نیچے میشنگ کی خرابی۔ ٹرانسمیشن کی کارکردگی قومی معیار سے تقریباً 15% زیادہ ہے، اور خود چکنا کرنے والی کارکردگی تیل پر انحصار کو کم کرتی ہے۔ مسلسل 5000 گھنٹے کا آپریشن ٹیسٹ 0.01 ملی میٹر فی 100 گھنٹے سے نیچے پہننے کی شرح کو ظاہر کرتا ہے۔ معیاری نمونہ: ماڈیول 0.5، 20 دانت، دانتوں کا قطر 11.2 ملی میٹر، اونچائی 12 ملی میٹر، بیرونی قطر 11 ملی میٹر، بور 4 ملی میٹر، وزن 16 گرام۔ کسٹم ماڈیول، دانتوں کا نمبر، بیرونی قطر 50 ملی میٹر سے 300 ملی میٹر اور میٹریل گریڈ کی حمایت کی جاتی ہے۔ معیاری آرڈرز کے لیے ڈیلیوری تقریباً 15 دن ہے۔ تیزی سے کوٹیشن کے لیے ڈرائنگ، میٹریل گریڈ، مقدار اور منزل کی بندرگاہ بھیجیں۔
چین OEM پیتل کیڑا وہیل ڈویلپر

انجینئرنگ، میڈیکل اور جہاز سازی کے آلات میں ورم گیئر چلانے کے لیے پیتل کے کیڑے کا پہیہ بنانے والا

Raydafon ایک چین میں قائم فیکٹری سے براہ راست پیتل کے کیڑے کے پہیوں کا مینوفیکچرر اور سپلائر ہے۔ یہ پیتل کا کیڑا وہیل ZCuSn10Pb1 ٹن کانسی کا استعمال کرتا ہے جس میں سختی HB≥80 ہے اور مزاحمت عام پیتل سے تقریباً 30% زیادہ ہے۔ اس پر پانچ درست طریقے سے عمل کیا جاتا ہے — کاسٹنگ، رف موڑ، ٹھیک موڑ، ہوبنگ اور گرائنڈنگ — دانتوں کی سطح کی کھردری Ra≤1.6μm تک پہنچنا اور میچنگ ورم کے ساتھ 0.05 ملی میٹر سے نیچے میشنگ کی خرابی۔ ٹرانسمیشن کی کارکردگی قومی معیار سے تقریباً 15% زیادہ ہے، اور 5000 گھنٹے کا مسلسل آپریشن ٹیسٹ 0.01 ملی میٹر فی 100 گھنٹے سے نیچے پہننے کی شرح کو ظاہر کرتا ہے۔ ایپلی کیشنز میں ایکسویٹر سلیونگ، فورک لفٹ لفٹنگ، رولنگ مل رولر ٹرانسمیشن، سی ٹی سکینر گھومنے والے فریم، ڈینٹل چیئر ایڈجسٹمنٹ، ڈیک کرین لفنگ اور خودکار گودام اسٹیکرز شامل ہیں۔ کسٹم ماڈیول، دانتوں کی تعداد اور 50 ملی میٹر سے 300 ملی میٹر تک کا بیرونی قطر معاون ہے۔ کوٹیشن کی درخواست کرنے کے لیے ڈرائنگ، میٹریل گریڈ، مقدار اور منزل کی بندرگاہ بھیجیں۔

HB≥80سختی
Ra≤1.6μmدانت کی سطح
<0.05 ملی میٹرمیشنگ کی خرابی۔
+15%کارکردگی بمقابلہ قومی معیار
15 دنمعیاری ترسیل

مواد، صحت سے متعلق اور خود چکنا کرنے کے فوائد

Raydafon ZCuSn10Pb1 ٹن کانسی کا استعمال کرتے ہوئے یہ پیتل کا کیڑا وہیل تیار کرتا ہے۔ عام پیتل کے مقابلے میں، یہ مرکب زیادہ سختی، بہتر لباس مزاحمت اور مسلسل بوجھ کے تحت زیادہ مستحکم کارکردگی پیش کرتا ہے۔ پانچ قدموں پر مشتمل پیداواری عمل دانتوں کی جیومیٹری اور سطح کی تکمیل دونوں کو کنٹرول کرتا ہے، جو کیڑے کے شافٹ کے ساتھ ہموار میشنگ کے لیے اہم ہے۔

مرحلہ 1 - کاسٹنگ

ZCuSn10Pb1 ٹن کانسی کو مستحکم سختی کے لیے کنٹرول شدہ اناج کی ساخت کے ساتھ خالی جگہوں میں ڈالا جاتا ہے۔

مرحلہ 2 - کھردرا اور عمدہ موڑ

گیئر کاٹنے سے پہلے بیرونی قطر، بور، قدم اور چہروں کو برداشت کی طرف موڑ دیا جاتا ہے۔

مرحلہ 3 - ہوبنگ

ہیلیکل ٹوتھ پروفائل کو ورم شافٹ سے ملنے کے لیے کاٹا جاتا ہے، جس میں دانتوں کا نمبر اور ماڈیول فی ڈرائنگ کنٹرول ہوتا ہے۔

مرحلہ 4 - پیسنا

دانت کی سطح Ra≤1.6μm تک گراؤنڈ ہے اور کیڑے کے ساتھ میشنگ کی خرابی 0.05 ملی میٹر سے نیچے رکھی گئی ہے۔

مرحلہ 5 - معائنہ اور پیکنگ

سختی، طول و عرض اور میشنگ کی جانچ پڑتال کی جاتی ہے. پیکنگ سے پہلے اینٹی زنگ آئل اور حفاظتی ریپنگ لگائی جاتی ہے۔

خریداروں کے لیے متعلقہ گیئر اور ٹرانسمیشن کے پرزہ جات، مکمل جائزہ لیں۔پریسجن گیئرزمرہ،ورم گیئر اور ورم شافٹصفحہ، اورڈوپلیکس ورم گیئرصفحہ

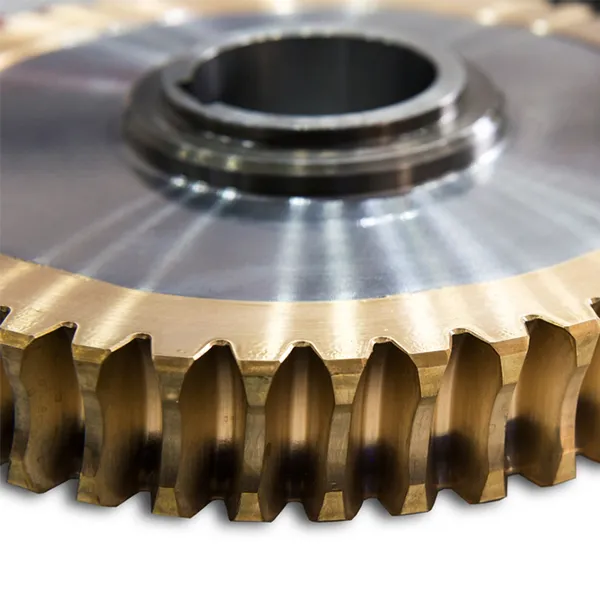

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

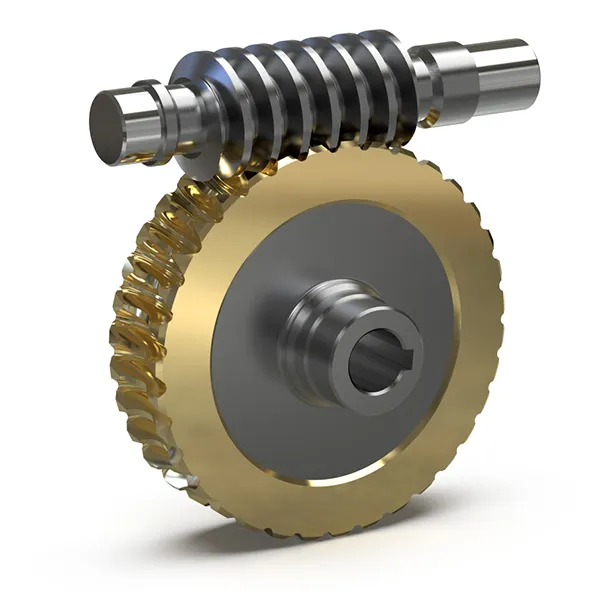

ZCuSn10Pb1 ٹن کانسی سے پیدا ہونے والا پیتل کا کیڑا پہیہ

معیاری وضاحتیں اور طول و عرض

نیچے دی گئی جدولوں میں معیاری نمونے کی تفصیلات، کیڑے کے پہیے کا سائز اور کیڑے کے گیئر شافٹ کے سائز کی فہرست دی گئی ہے۔ کسٹم ماڈیول، دانتوں کا نمبر، بیرونی قطر 50 ملی میٹر سے 300 ملی میٹر تک، بور اور میٹریل گریڈ OEM پروجیکٹس کے لیے معاون ہیں۔

معیاری وضاحتیں

آئٹم قدر
مواد پیتل (ZCuSn10Pb1 ٹن کانسی)
رنگ پیلا
ماڈیول 0.5
وزن 16 جی

کیڑے کے پہیے کا سائز

آئٹم قدر
دانت 20
دانتوں کا قطر 11.2 ملی میٹر
اونچائی 12 ملی میٹر / 0.47 انچ
بیرونی قطر 11 ملی میٹر / 0.43 انچ
سوراخ کا قطر 4 ملی میٹر / 0.16 انچ
قدم کا سائز 9 × 7 ملی میٹر / 0.35 × 0.27 انچ (Dia × H)
مجموعی سائز 12 × 11 × 4 ملی میٹر / 0.47 × 0.39 × 0.12 انچ (H × OD × ID)

ورم گیئر شافٹ کا سائز

آئٹم قدر
اونچائی 20 ملی میٹر / 0.79 انچ
بیرونی قطر 9.8 ملی میٹر / 0.39 انچ
اندرونی قطر 3.17 ملی میٹر / 0.12 انچ
سائز 20 × 9.8 × 3.17 ملی میٹر / 0.79 × 0.39 × 0.12 انچ (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
معیاری پیتل کیڑے کے پہیے کے لیے جہتی حوالہ

انجینئرنگ مشینری، طبی آلات اور جہاز سازی میں درخواستیں۔

انجینئرنگ مشینری

کھدائی کرنے والے سلیونگ میکانزم بھاری بوجھ والے ٹارک کو سنبھالنے کے لیے اس پر انحصار کرتے ہیں اور کیچڑ والے حالات میں ٹرن ٹیبل کو آسانی سے شروع اور رکنے میں رکھتے ہیں۔ فورک لفٹ لفٹنگ سسٹم اسے بغیر ہلائے 3 ٹن بوجھ پر عین مطابق اٹھانے کے لیے استعمال کرتے ہیں۔

میٹالرجیکل سامان

رولنگ مل رولر ٹرانسمیشن 250 ° C پر مستحکم آپریشن کو برقرار رکھتی ہے، یکساں سٹیل پلیٹ کی موٹائی کو سپورٹ کرتی ہے۔ پگھلے ہوئے اسٹیل کے تیل کی آلودگی سے بچنے کے لیے اسٹیل کی ٹونٹی جھکانے والے آلات اس کی خود چکنا کرنے والی خصوصیات کا استعمال کرتے ہیں۔

طبی سامان

سی ٹی سکینر گھومنے والے فریم اس پیتل کے کیڑے کے پہیے کے ساتھ 45 ڈی بی سے نیچے چلتے ہیں، جو واضح امیجنگ کو سپورٹ کرتا ہے۔ دانتوں کے علاج کی کرسی کی ایڈجسٹمنٹ 0.5 ملی میٹر درستگی اٹھانے اور کم کرنے کو حاصل کرتی ہے۔

جہاز سازی

ڈیک کرین لفنگ میکانزم نمک کے اسپرے کے سنکنرن کے خلاف مزاحمت کرتے ہیں اور 500 گھنٹے نمک کے اسپرے کی جانچ کے بعد بھی پھسلتے نہیں ہیں۔ جہاز کے اسٹیئرنگ سسٹم ہوا اور لہروں میں درست سمت کنٹرول کو برقرار رکھتے ہیں۔

خودکار گودام

اسٹیکر لفٹنگ سسٹم 20 ایکشن فی منٹ مکمل کرتے ہیں جس میں پوزیشننگ کی خرابی 1 ملی میٹر سے زیادہ نہیں ہوتی ہے۔ چھانٹنے والی لائن اسٹیئرنگ ڈیوائسز بغیر پیکج جام کے تیز رفتار سمت کی تبدیلیوں کو سنبھالتی ہیں۔

ٹیکسٹائل اور پیکیجنگ

طویل مسلسل شفٹوں کے دوران ٹیکسٹائل اور پیکیجنگ کا سامان مستحکم پاور ٹرانسمیشن، خود چکنا اور کم توانائی کی کھپت سے فائدہ اٹھاتا ہے۔

متعلقہ ٹرانسمیشن اجزاء کے لیے، کا جائزہ لیں۔سکرو گیئرزمرہ اوربیول گیئرصفحہ

کوالٹی ایویڈینس، ٹیسٹنگ اور ایکسپورٹ سپورٹ

مواد اور سختی کے ریکارڈ

ZCuSn10Pb1 ٹن کانسی کا گریڈ، سختی HB≥80 اور ہیٹ ٹریٹمنٹ یا کاسٹنگ ریکارڈز بلک شپمنٹ کے ساتھ فراہم کیے جا سکتے ہیں۔

دانتوں کا پروفائل اور جہتی معائنہ

ماڈیول، دانتوں کا نمبر، دانتوں کا قطر، بیرونی قطر، بور اور قدم کے طول و عرض کا آرڈر کردہ ڈرائنگ یا نمونے کے خلاف معائنہ کیا جاتا ہے۔

میشنگ اور شور چیک

مماثل کیڑے، ہموار گردش اور کم شور کے ساتھ 0.05 ملی میٹر سے نیچے میشنگ کی خرابی کے لیے ہر بیچ کی جانچ کی جاتی ہے۔

پیکنگ برآمد کریں۔

گیئرز زنگ مخالف تیل اور حفاظتی ریپنگ سے بھرے ہوتے ہیں۔ سمندری فریٹ، ایئر فریٹ یا ایکسپریس ڈلیوری کے لیے بلک آرڈرز کو پیلیٹائز اور پٹا لگایا جا سکتا ہے۔

اپنی مرضی کے مطابق OEM آرڈر کرنے کا عمل

مرحلہ 01 درخواست کی تفصیلات بھیجیں۔

ماڈیول، دانتوں کا نمبر، بیرونی قطر، بور، قدم کا سائز، میٹریل گریڈ، مقدار اور منزل کی بندرگاہ فراہم کریں۔

مرحلہ 02 ڈرائنگ یا نمونہ کا جائزہ

Raydafon OEM ڈرائنگ یا جسمانی نمونے کا جائزہ لیتا ہے اور تفصیلات اور مواد کے انتخاب کی تصدیق کرتا ہے۔

مرحلہ 03 نمونہ اور منظوری

اپنی مرضی کے منصوبوں کے لیے، Raydafon بلک پروڈکشن سے پہلے خریدار کی تصدیق کے لیے نمونہ تیار کرتا ہے۔

مرحلہ 04 پیداوار اور کوٹیشن

منظوری کے بعد، Raydafon ایک FOB ننگبو کوٹیشن، پروڈکشن شیڈول اور پیکنگ کی تفصیلات فراہم کرتا ہے۔

اکثر پوچھے گئے سوالات

پیتل کا کیڑا وہیل کیا ہے؟

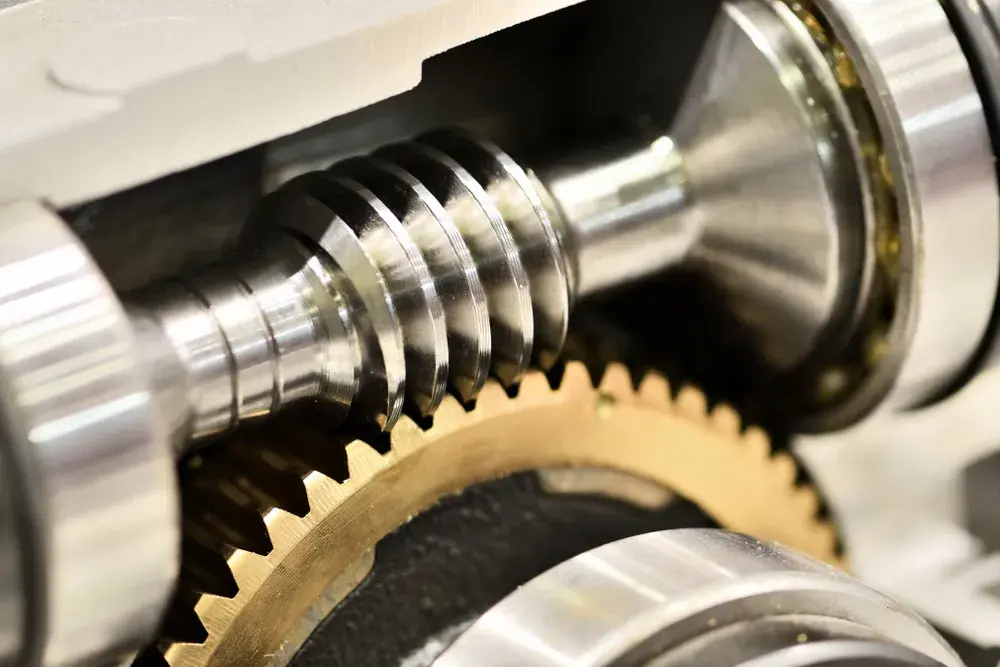

پیتل کا کیڑا وہیل ایک ورم ​​گیئر ڈرائیو کا وہیل حصہ ہے، جو 90° شافٹ اینگل پر حرکت اور ٹارک کو منتقل کرنے کے لیے کیڑے کے شافٹ کے ساتھ میشنگ کرتا ہے۔ پیتل اور کانسی کے مرکب استعمال کیے جاتے ہیں کیونکہ جب وہ سخت سٹیل کے کیڑے کے ساتھ جوڑتے ہیں تو یہ کم رگڑ، اچھی لباس مزاحمت اور خود چکنا کرنے والی خصوصیات پیش کرتے ہیں۔

Raydafon کون سا مواد استعمال کرتا ہے؟

Raydafon معیاری پیداوار ZCuSn10Pb1 ٹن کانسی کا استعمال کرتی ہے جس میں سختی HB≥80 ہے اور مزاحمت عام پیتل سے تقریباً 30% زیادہ ہے۔ بوجھ، رفتار اور ماحول کے لحاظ سے درخواست پر پیتل یا پیتل کے دیگر درجات استعمال کیے جا سکتے ہیں۔

کیا صحت سے متعلق اور کارکردگی حاصل کی جا سکتی ہے؟

گیئر کو پانچ درست طریقے سے پروسیس کیا جاتا ہے — کاسٹنگ، روف موڑ، ٹھیک موڑ، ہوبنگ اور گرائنڈنگ — دانتوں کی سطح کی کھردری Ra≤1.6μm تک پہنچنا اور میچنگ ورم کے ساتھ 0.05 ملی میٹر سے نیچے میشنگ کی خرابی۔ ٹرانسمیشن کی کارکردگی قومی معیار سے تقریباً 15% زیادہ ہے، اور 5000 گھنٹے کا مسلسل آپریشن ٹیسٹ 0.01 ملی میٹر فی 100 گھنٹے سے نیچے پہننے کی شرح کو ظاہر کرتا ہے۔

معیاری نمونہ سائز کیا ہے؟

معیاری نمونہ: ماڈیول 0.5، 20 دانت، دانتوں کا قطر 11.2 ملی میٹر، اونچائی 12 ملی میٹر، بیرونی قطر 11 ملی میٹر، بور 4 ملی میٹر، وزن 16 گرام۔ میچنگ ورم گیئر شافٹ: اونچائی 20 ملی میٹر، بیرونی قطر 9.8 ملی میٹر، اندرونی قطر 3.17 ملی میٹر۔ کسٹم ماڈیول، دانتوں کا نمبر، بیرونی قطر 50-300 ملی میٹر اور بور سپورٹ ہیں۔

اہم ایپلی کیشنز کیا ہیں؟

ایپلی کیشنز میں ایکسویٹر سلیونگ میکانزم، فورک لفٹ لفٹنگ سسٹم، رولنگ مل رولر ٹرانسمیشن، اسٹیل سپاؤٹ ٹیلٹنگ ڈیوائسز، سی ٹی سکینر گھومنے والے فریم، ڈینٹل چیئر ایڈجسٹمنٹ، ڈیک کرین لوفنگ، شپ اسٹیئرنگ سسٹم، آٹومیٹڈ ویئر ہاؤس اسٹیکرز اور سورٹنگ ڈیوائس اسٹیکر شامل ہیں۔

کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟

ڈرائنگ یا نمونہ کی تفصیلات، ماڈیول، دانتوں کا نمبر، بیرونی قطر، بور، میٹریل گریڈ، مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon FOB ننگبو کوٹیشن اور لیڈ ٹائم کے ساتھ جواب دے گا۔

ترسیل کا وقت کیا ہے؟

آرڈر کی تصدیق کے بعد تقریباً 15 دنوں میں معیاری آرڈرز بھیجے جاتے ہیں۔ اپنی مرضی کے مطابق یا بلک آرڈرز ڈرائنگ کی پیچیدگی اور مقدار پر منحصر ہیں۔ Raydafon ڈرائنگ کی منظوری کے بعد ایک تازہ ترین شیڈول فراہم کرتا ہے۔

کسٹم پیتل کے کیڑے کے پہیوں کو ماخذ کرنے کے لیے تیار ہیں؟

اپنی ڈرائنگ یا نمونے کی تفصیلات، ماڈیول، دانتوں کا نمبر، بیرونی قطر، بور، میٹریل گریڈ، آرڈر کی مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon تفصیلات کی تصدیق کرے گا، ضرورت پڑنے پر نمونہ تیار کرے گا، پھر لیڈ ٹائم اور پیکنگ کی تفصیلات کے ساتھ FOB ننگبو کوٹیشن فراہم کرے گا۔
