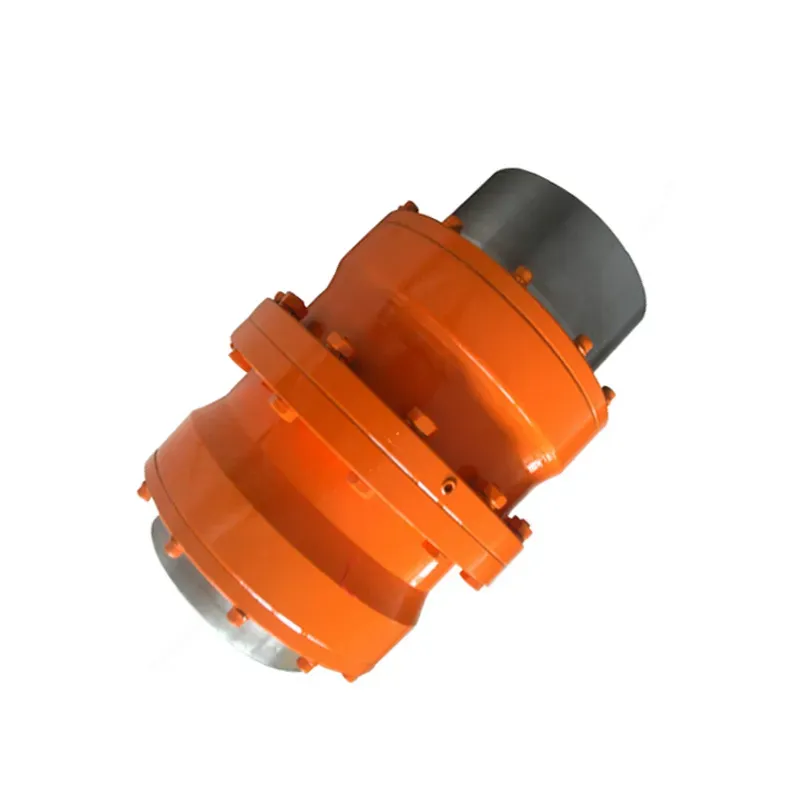

GIGL ڈرم شیپ گیئر کپلنگ کی تبدیلی

GIGL ڈرم شیپ گیئر کپلنگ ہیوی ڈیوٹی انڈسٹریل ٹرانسمیشن کے لیے

اگر آپ کی بھاری مشینری — اسٹیل مل رولنگ اسٹینڈز، سیمنٹ پلانٹ کرشرز، یا کان کنی کنویرز — کو ایک ایسے کپلنگ کی ضرورت ہے جو ہائی ٹارک سے پیچھے نہ ہٹے، Raydafon کی تبدیلیجی آئی جی ایل ڈرم شیپ گیئر کپلنگاسی کام کے لیے بنایا گیا ہے۔

ڈھول کی شکل کے دانت حقیقی دنیا کے استعمال کے لیے بنائے گئے ہیں۔

یہ کیا بناتا ہےڈرم گیئر کپلنگباہر کھڑے ہو؟ ڈرم کی شکل کے دانت۔ وہ صرف طاقت کی منتقلی نہیں کرتے - وہ حقیقی دنیا کے استعمال کی گندگی کو سنبھالتے ہیں۔ زیادہ سے زیادہ ٹارک 2000 kN·m تک پہنچ جاتا ہے، بور کا سائز 50 mm سے 400 mm تک ہوتا ہے، اور یہ 1.5 ڈگری زاویہ کی غلط ترتیب تک لیتا ہے۔ اس کے اوپری حصے میں، یہ محوری اور ریڈیل شفٹوں کی تلافی کرتا ہے جو عام جوڑے کو تیزی سے ختم کر دیتے ہیں۔

42CrMo اسٹیل جس میں Precision-Ground Involute دانت ہے۔

Raydafon اسے 42CrMo کے اعلیٰ طاقت والے اسٹیل سے بناتا ہے، پھر انوولوٹ گیئر کے دانتوں کو درستگی کے لیے پیستا ہے — اس لیے بجلی ہموار ہوتی ہے اور لباس کم رہتا ہے۔ یہ تلاش کرنے والے خریداروں کے لئے ایک اہم مقام ہے۔صنعتی ایپلی کیشنز کے لیے ہائی ٹارک گیئر کپلنگ; جب مشینوں کو زور سے دھکیل دیا جائے تب بھی یہ چلتا رہتا ہے۔

ISO 9001 مصدقہ اور دیکھ بھال کے موافق

یہ جوڑا صرف مشکل نہیں ہے - یہ دیکھ بھال کے لیے بھی ہوشیار ہے۔ یہ ISO 9001 مصدقہ ہے۔ گیئر میش چکنا ہوا ہے، جو کمپن کو کم کرتا ہے اور سروس لائف کو بڑھاتا ہے، یہاں تک کہ دھول بھری کانوں یا سیمنٹ کے پودوں میں بھی۔ اس کے کمپیکٹ ڈھانچے کا مطلب ہے کہ اسے رولنگ ملز یا کنویئر ڈرائیوز پر انسٹال کرنا کسی بڑے پروجیکٹ میں تبدیل نہیں ہوتا ہے۔ یہی وجہ ہے کہ یہ بطور ایک اعلی انتخاب ہے۔پائیدار ڈرم گیئر کپلنگاور کان کنی کے آلات کے لیے حسب ضرورت گیئر کپلنگز کے لیے ایک ترجیحی انتخاب — سائز اور سطح کے علاج آپ کے سیٹ اپ کے مطابق کیے جا سکتے ہیں۔

چین سے مسابقتی فیکٹری قیمتوں کا تعین

Raydafon کی فیکٹری چین میں ہے، لہذا ہم قیمتوں کے ساتھ اچھے معیار کا توازن رکھتے ہیں جو معنی خیز ہیں۔ ہم ایک سائز کے فٹ ہونے والے تمام حصے کو فروخت نہیں کرتے ہیں — ہم آپ کے ساتھ مل کر آپ کی مشینوں کے لیے صحیح جوڑے حاصل کرنے کے لیے کام کرتے ہیں۔ کم ڈاؤن ٹائم، بہتر کارکردگی، اور ایک جوڑا جو آپ کے بھاری سامان کو حرکت میں رکھتا ہے۔

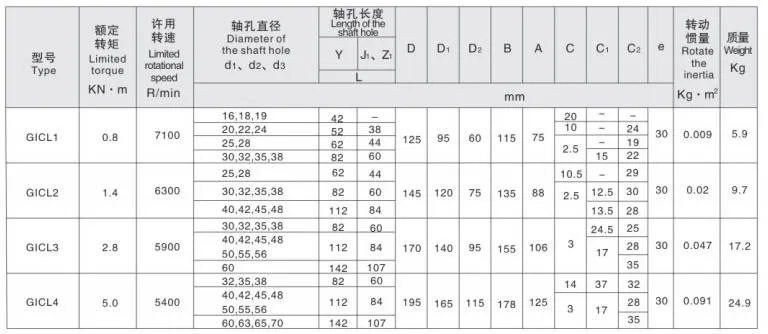

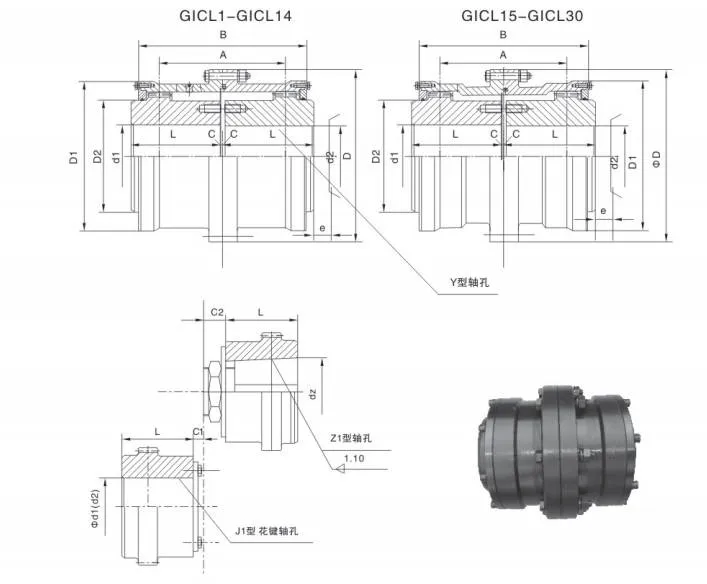

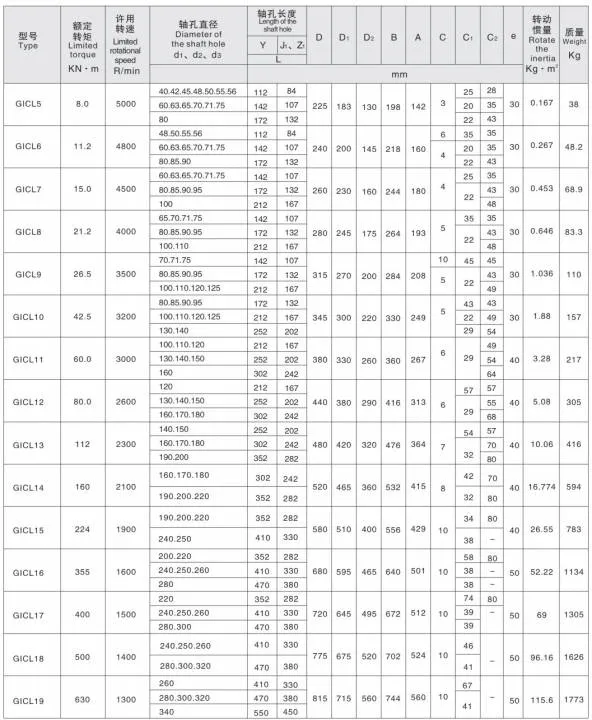

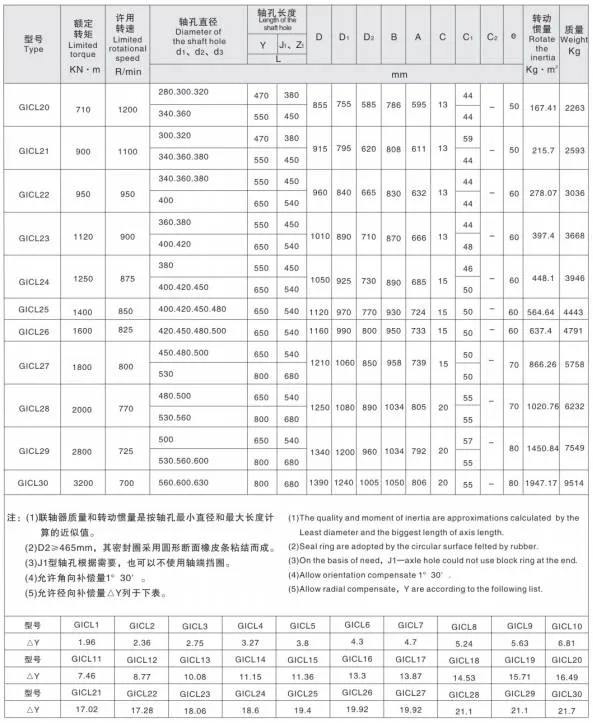

مصنوعات کی تفصیلات

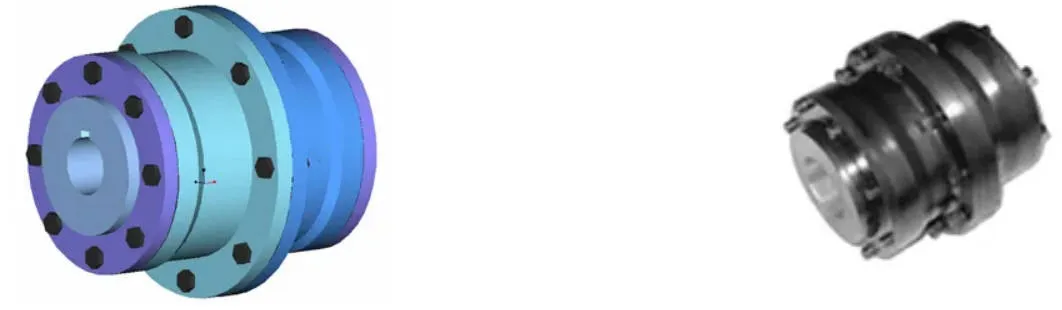

مصنوعات کی خصوصیات

GIGL ڈرم شیپ گیئر کپلنگ لچکدار گیئر کپلنگ سسٹمز میں ایک اعلی کارکردگی کا آپشن ہے، جو سخت صنعتی حالات کے لیے تیار کیا گیا ہے جہاں قابل اعتماد پاور ٹرانسمیشن غیر گفت و شنید ہے۔

سیدھے دانتوں کے جوڑے سے 15-20% زیادہ بوجھ کی صلاحیت

اس کو کیا ترقی دیتا ہے۔ڈھول کی شکل کے گیئر کپلنگاعلی ٹارک ٹرانسمیشن کو برقرار رکھتے ہوئے کونیی غلط ترتیب کو مؤثر طریقے سے ہینڈل کرنے کی صلاحیت ہے۔ سیدھے دانت والے گیئر کپلنگز کے مقابلے میں، GIGL ماڈل ایک ہی اندرونی آستین کے بیرونی قطر اور زیادہ سے زیادہ کپلنگ بیرونی قطر کے حالات میں بوجھ برداشت کرنے میں اوسطاً 15-20% اضافہ فراہم کرتا ہے۔ یہ اسے زیادہ بوجھ والی GIGL ایپلی کیشنز کے لیے جانے کا باعث بناتا ہے۔

کونیی نقل مکانی 1°30' تک

اس کے سب سے بڑے فوائد میں سے ایک بڑھا ہوا کونیی نقل مکانی معاوضہ ہے۔ جب شعاعی نقل مکانی صفر ہوتی ہے، سیدھے دانت والے گیئر کپلنگ صرف 1° ہینڈل کرتے ہیں، لیکن GIGL ڈرم کی شکل والی گیئر کپلنگ 1°30' تک جاتی ہے - 50% بہتری۔ یہ اسے کم رفتار، بھاری بوجھ والے ماحول جیسے کہ کے لیے مثالی بناتا ہے۔کان کنی اور دھات کاری کی مشینری، جہاں غلط خطوط رواداری ایک گیم چینجر ہے۔

آپٹمائزڈ ٹوتھ رابطہ، کم شور، طویل دیکھ بھال کے وقفے۔

ڈرم کی شکل والے دانتوں کی سطح اندرونی اور بیرونی دانتوں کے درمیان رابطے کو بہتر بناتی ہے۔ یہ سیدھے دانتوں کے جوڑے کے ساتھ عام مسائل کو ٹھیک کرتا ہے، جیسے کناروں کو نچوڑنا اور کونیی نقل مکانی کے دوران دانتوں کے سروں پر دباؤ کا ارتکاز۔ ایک ہی وقت میں، یہ رگڑ اور پہننے کو کم کرتا ہے، شور کو کم کرتا ہے، اور دیکھ بھال کے وقفوں کو بڑھاتا ہے۔ دانتوں کی بیرونی آستین کی بھڑکتی ہوئی شکل دیکھ بھال کرنے والی ٹیموں کے لیے اسمبلی اور جدا کرنا آسان بناتی ہے۔

99.7% ٹرانسمیشن کی کارکردگی

جب ٹرانسمیشن کی کارکردگی کی بات آتی ہے تو، GIGL ڈرم کی شکل والی گیئر کپلنگ 99.7% تک پہنچ جاتی ہے - ایک ایسا نمبر جو صنعتی گیئر کپلنگ کے استعمال کے لیے اس کی بھروسے کی بات کرتا ہے، مینوفیکچرنگ میں کنویئر سسٹم سے لے کر تعمیر میں بھاری مشینری تک۔ دانتوں کی بیرونی آستین ہموار میشنگ کے لیے ڈرم کی شکل کے دانتوں کا استعمال کرتی ہے، جو بھاری بوجھ کو سہارا دینے کے لیے درمیانے درجے کی سخت دانتوں کی سطحوں کے ساتھ اعلیٰ معیار کے اسٹیل سے بنے ہیں۔ اختیاری دانتوں کی سطح کو سخت کرنا (HRC ≥ 56) استحکام کو مزید اپ گریڈ کرتا ہے۔ اس کا ہلکا پھلکا ڈیزائن گھومنے والی جڑتا کو کم رکھتا ہے — آلات کے لیے مثالی جہاں رفتار اور درستگی اہمیت رکھتی ہے۔

قابل اعتماد چکنا، سگ ماہی، اور تبادلہ قابلیت

GIGL ڈرم کی شکل والے گیئر کپلنگ کو طویل مدت تک اچھی طرح سے چلانے کے لیے، یہ قابل اعتماد چکنا کرنے والے ڈھانچے اور مہروں سے لیس ہے جو سروس کی زندگی کو بڑھاتے ہیں اور دیکھ بھال کو آسان بناتے ہیں۔ اس کا سڈول ڈیزائن بہترین تبادلہ کو یقینی بناتا ہے، لہذا پرزوں کو تبدیل کرنا سیدھا ہے۔ تیز رفتار آپریشنز کے لیے جہاں پردی کی رفتار 36 m/s سے زیادہ ہوتی ہے، متحرک توازن کمپن کو روکتا ہے اور مستحکم کارکردگی کو یقینی بناتا ہے۔ شافٹ ہول کنفیگریشنز لچک پیش کرتی ہیں - مختلف کنکشن کی ضروریات کو پورا کرنے کے لیے Y، Z1، اور J1 اقسام کو یکجا کرنا۔

ڈرم شیپ گیئر کپلنگز کی مکمل رینج

Raydafon، ایک قابل اعتمادگیئر کپلنگ بنانے والا, GIGL سے آگے ڈرم کی شکل کے گیئر کپلنگز کی ایک پوری رینج تیار کرتا ہے، بشمول GICL، GIICL، GICLZ، GIICLZ، اور NGCL مختلف قسمیں - معیار کی ضمانت کے لیے سخت صنعتی معیارات پر پورا اترتے ہیں۔

کومپیکٹ، سخت لچکدار، کم دیکھ بھال

یہ سخت لچکدار کپلنگ بہت سے فوائد کا پیک ہے: کمپیکٹ ڈھانچہ، چھوٹا موڑ رداس، زیادہ بوجھ کی گنجائش، اعلی درجے کی کارکردگی، کم شور، اور طویل دیکھ بھال کے چکر۔ یہ دھات کاری (رولنگ ملز)، کان کنی (کرشرز)، لفٹنگ اور ٹرانسپورٹیشن (کرین) کے ساتھ ساتھ پیٹرولیم، کیمیکل، اور جنرل مشینری شافٹ ٹرانسمیشن میں کم رفتار، ہیوی ڈیوٹی والے حالات کے لیے خاص طور پر موزوں ہے۔

درخواست کے نوٹس

بغیر لچک کے اس کی اعلی سختی اور لچک کی وجہ سے، اس مشینری کے لیے سفارش نہیں کی جاتی ہے جس کے لیے کمپن ڈیمپنگ، بفرنگ، یا انتہائی سخت شافٹ الائنمنٹ کی ضرورت ہوتی ہے — جیسے عین مطابق آلات جہاں چھوٹی کمپن بھی کارکردگی کو متاثر کر سکتی ہے۔

درخواست کے منظرنامے۔

جی آئی جی ایل ڈرم شیپ گیئر کپلنگ بھاری صنعتی شعبوں میں بڑے پیمانے پر استعمال ہوتی ہے جہاں زیادہ ٹارک، غلط خطوط برداشت کرنا، اور پائیداری اہم ہے۔

Raydafon سے کیوں خریدیں۔

Raydafon چین میں مقیم ہے۔گیئر کپلنگ سپلائرمکینیکل ٹرانسمیشن اجزاء میں ایک دہائی سے زیادہ کے تجربے کے ساتھ۔ ہم مسابقتی فیکٹری قیمتوں کے ساتھ اچھے معیار میں توازن رکھتے ہیں، اور ہم ایک ہی سائز کے تمام پرزے نہیں بیچتے ہیں — ہم آپ کے ساتھ کام کرتے ہیں تاکہ آپ کی مشینوں کے ساتھ صحیح جوڑے مل سکیں۔

حسب ضرورت سائز اور سطح کے علاج

ایک مخصوص بور سائز، دانتوں کی سطح کو سخت کرنے (HRC ≥ 56)، یا اپنی مرضی کے مطابق شافٹ ہول کنفیگریشن کی ضرورت ہے؟ ہم آپ کے عین مطابق سیٹ اپ کے مطابق سائز اور سطح کے علاج کو تیار کرتے ہیں۔

تیز ترسیل اور تکنیکی مدد

معیاری ماڈل جلدی بھیجتے ہیں، اور ہماری انجینئرنگ ٹیم درخواست پر انسٹالیشن اور کمیشننگ رہنمائی فراہم کرتی ہے۔ کم ڈاؤن ٹائم، بہتر کارکردگی، اور ایک جوڑا جو آپ کے بھاری سامان کو حرکت میں رکھتا ہے۔
