ونڈ ٹربائن گیئر باکس کے ٹرانسمیشن کے تین اہم مراحل کیا ہیں؟

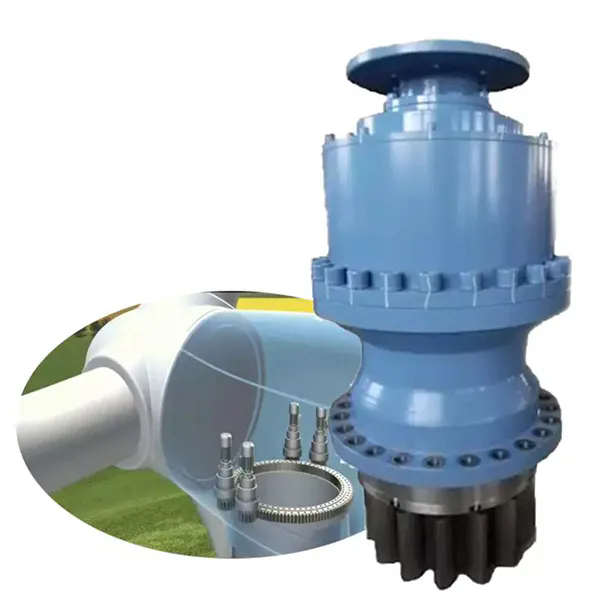

ونڈ ٹربائن گیئر باکسزتیز رفتار روٹر گردش کو تیز رفتار جنریٹر ان پٹ میں تبدیل کریں۔ ناکامی کے نتیجے میں ٹائم ٹائم کے اہم اخراجات ہوسکتے ہیں۔ ان پیچیدہ اجزاء کو سمجھنا صرف تکنیکی سیکھنے کا منحنی خطوط نہیں ہے۔ ہوا کے فارموں کی سرمایہ کاری پر زیادہ سے زیادہ واپسی کے لئے یہ بہت ضروری ہے۔ ایک معروف OEM کے طور پر ،رےڈافوناستحکام ، صحت سے متعلق ، اور کارکردگی کے اعلی ترین معیار کو پورا کرنے کے لئے ہر گیئر باکس ذیلی اجزاء کو ڈیزائن کرتا ہے۔ ایک جدیدونڈ ٹربائن گیئر باکسٹرانسمیشن کے تین اہم مراحل کو ایک ہی نظام میں ضم کرتا ہے۔ ان کے متعلقہ افعال اور کلیدی اجزاء ذیل میں درج ہیں۔

1. سیاروں کے گیئر اسٹیج

تقریب:

روٹر شافٹ سے 6-20 RPM کی رفتار سے اعلی ان پٹ ٹارک (6 Mn · m تک) سنبھالتا ہے۔

کلیدی اجزاء:

سورج گیئر: ٹورک کو تین سے پانچ سیاروں کے گیئرز کے سورج گیئر میں منتقل کرتا ہے۔

سیارے کے گیئرز: سیارے کے کیریئر پر لگے سورج کے گیئر کے گرد گھومیں۔

رنگ گیئر: اندرونی دانتوں کے ساتھ ایک مقررہ بیرونی گیئر۔

سیارہ کیریئر: سیاروں کے گیئرز کو انٹرمیڈیٹ شافٹ سے جوڑتا ہے۔

2. انٹرمیڈیٹ متوازی شافٹ اسٹیج

فنکشن: رفتار کو 10-15 گنا بڑھانے کے لئے ہیلیکل گیئرز کا استعمال کرتا ہے۔ کلیدی اجزاء:

ان پٹ پنین: سیاروں کے گیئر کیریئر کے ذریعہ کارفرما۔

انٹرمیڈیٹ گیئر: تیز رفتار مرحلے میں حرکت منتقل کرتا ہے۔

شافٹ: اعلی طاقت کا مصر دات اسٹیل ، تھکاوٹ مزاحم ڈیزائن۔

بیرنگ: صحت سے متعلق کونیی رابطہ بیرنگ۔

3. تیز رفتار اسٹیج

فنکشن: جنریٹر کی آخری رفتار کو 1،500-1،800 RPM تک بڑھاتا ہے۔

کلیدی اجزاء:

آؤٹ پٹ پنین: جنریٹر جوڑے سے جڑتا ہے۔

چکنا کرنے کا نظام: جیٹ اور سپلیش چکنا۔

کولنگ سرکٹ: تیل سے ہوا ہیٹ ایکسچینجر۔

ونڈ ٹربائن گیئر باکستنقیدی معاون نظام:
