ہائیڈرولک سلنڈروں کی درجہ بندی کیا ہے؟

ہائیڈرولک سلنڈر، ہائیڈرولک سسٹم میں بنیادی عملی اجزاء کی حیثیت سے ، ہائیڈرولک توانائی کو میکانکی توانائی میں موثر انداز میں تبدیل کرنے ، لکیری باہمی حرکت یا سوئنگ موشن کو حاصل کرنے کے لئے بنیادی طور پر ذمہ دار ہیں۔ اس کی ساخت کو ہموار کیا گیا ہے ، کارکردگی مستحکم ہے ، اور یہ سست آلہ کی ضرورت کے بغیر ہموار حرکت حاصل کرسکتا ہے ، اور اس میں ٹرانسمیشن کلیئرنس نہیں ہے ، لہذا یہ مختلف قسم کی مشینری میں وسیع پیمانے پر استعمال ہوتا ہے۔ مختلف افعال کی بنیاد پر ، ہائیڈرولک سلنڈروں کو عام طور پر درج ذیل زمرے میں درجہ بندی کیا جاتا ہے۔

ہائیڈرولک سلنڈروں کی اہم درجہ بندی

سنگل اداکاری والے سلنڈرز

ایک واحد اداکاری ہائیڈرولک سلنڈر ایک ہائیڈرولک ڈیوائس ہے جو صرف یکطرفہ ہائیڈرولک آئل دھکا کے ذریعے یکطرفہ زور پیدا کرسکتا ہے ، اور اس کو دوبارہ ترتیب دینے کی ضرورت ہے اسپرنگس ، سیلف وزن ، یا بیرونی بوجھ کے ذریعہ اسے مکمل کرنے کی ضرورت ہے۔ ڈیوائس میں سلنڈر بیرل ، سلنڈر ہیڈ ، پسٹن ، پسٹن چھڑی ، اور سگ ماہی کا آلہ شامل ہے۔ ہائیڈرولک آئل صرف پسٹن کے موثر علاقے کے ایک طرف کام کرتا ہے ، جبکہ دوسرا اینڈ چیمبر ہوا کے ساتھ رابطے میں ہے۔

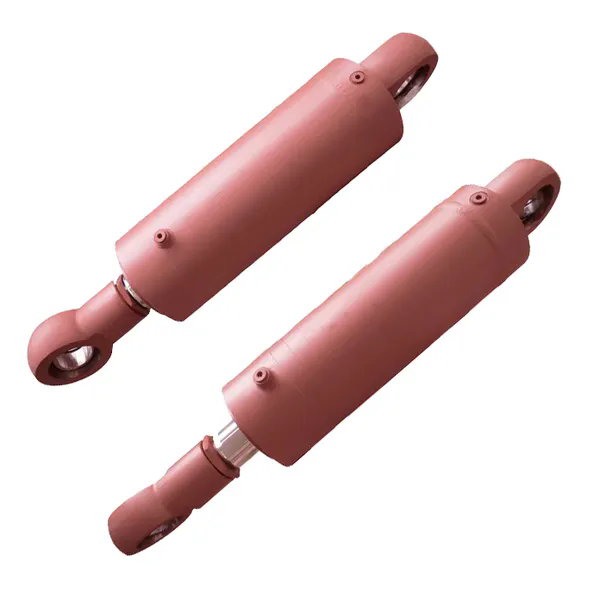

رے ڈافون ماڈل:کوڑا کرکٹ ٹرک ہائیڈرولک سلنڈر ، ہائیڈرولک لفٹ سلنڈر

ڈبل اداکاری والے سلنڈر

ڈبل ایکٹنگ ہائیڈرولک سلنڈر سے مراد ایک ہائیڈرولک سلنڈر ہے جو پسٹن کے دونوں اطراف سے دباؤ کا تیل ڈال سکتا ہے۔ یہ اکثر جیکس کے لئے ڈرائیونگ جزو کے طور پر استعمال ہوتا ہے۔ ڈبل ایکٹنگ ہائیڈرولک سلنڈر کا ایکٹیویٹر ہائیڈرولک موشن سسٹم کا اہم آؤٹ پٹ ڈیوائس ہے۔ اگرچہ یہ سائز ، قسم اور ڈیزائن کے ڈھانچے میں مختلف ہوتا ہے ، لیکن یہ حصہ عام طور پر سب سے زیادہ قابل مشاہدہ ہوتا ہے۔ یہ ایکٹیویٹرز مائع دباؤ کو تیز ، قابو پانے والی لکیری تحریک یا بوجھ کو چلانے کے لئے طاقت میں تبدیل کرتے ہیں۔

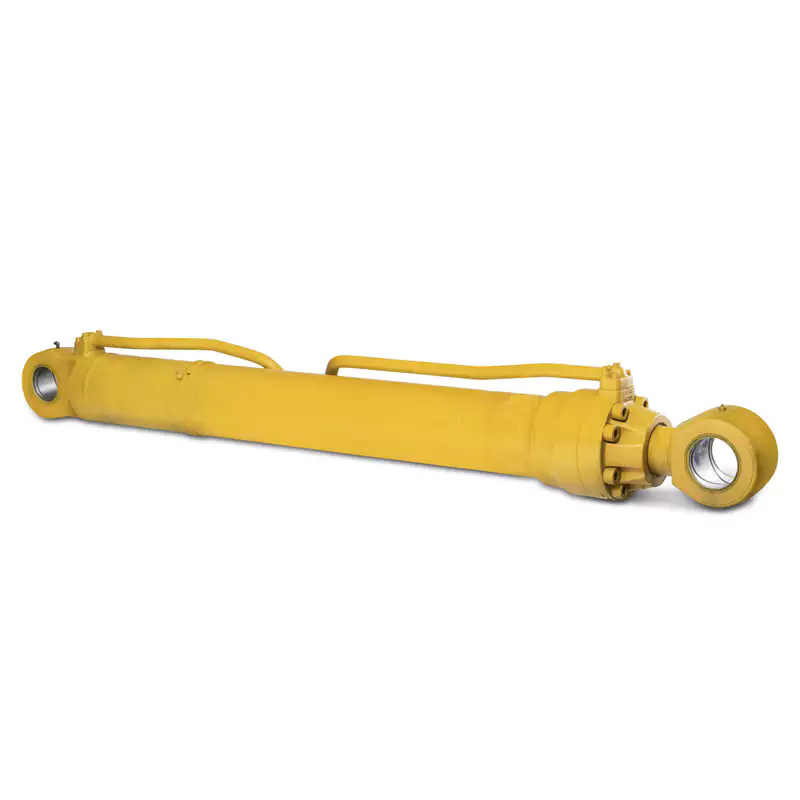

رے ڈافون ماڈل:کھدائی کرنے والا ہائیڈرولک سلنڈر ، فورک لفٹ ہائیڈرولک سلنڈر

دوربین سلنڈر

ایک دوربین ہائیڈرولک سلنڈر ، جسے ملٹی اسٹیج ہائیڈرولک سلنڈر بھی کہا جاتا ہے ، دو یا زیادہ پسٹنوں پر مشتمل ہے۔ اس کی توسیع کا تسلسل بڑے سے چھوٹے تک ہوتا ہے ، اور جب پیچھے ہٹ جاتا ہے تو ، یہ چھوٹے سے بڑے تک ہوتا ہے۔ یہ ہائیڈرولک سلنڈر ایک کمپیکٹ ڈھانچے کے ساتھ ، پیچھے ہٹ جانے پر لمبی فالج اور کم لمبائی حاصل کرسکتا ہے۔

رے ڈافون ماڈل:

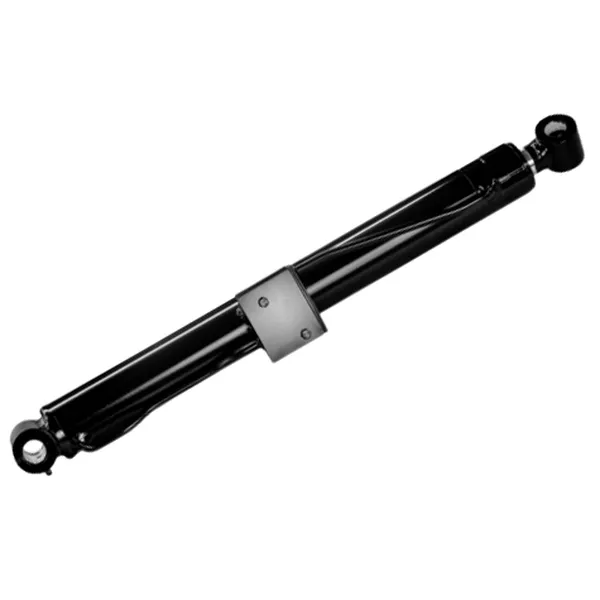

فضائی کام کی گاڑی ہائیڈرولک سلنڈر

کے پروڈکٹ پیرامیٹرزرےڈافون'ہائیڈرولک سلنڈر

مادی سائنس:

بیرل: ہموار اسٹیل ٹیوبیں

سلاخوں: 4340 مصر دات اسٹیل + 0.05 ملی میٹر کرومیم چڑھانا

ماونٹس: جعلی SAE 1045 کاربن اسٹیل

تکنیکی پیرامیٹرز ٹیبل:
