GICLZ ڈرم شیپ گیئر کپلنگ کی تبدیلی

مصنوعات کے فوائد

صنعتی منظرناموں میں مستحکم پاور ٹرانسمیشن

مکینیکل ٹرانسمیشن جزو کی مصنوعات کی لائن میں ایک بنیادی مصنوعات کے طور پرریڈافونGICLZ ڈرم کے سائز کا گیئر کپلنگ مسلسل مختلف صنعتی منظرناموں میں شاندار کارکردگی کا مظاہرہ کرتا ہے جن کے لیے مستحکم پاور ٹرانسمیشن کی ضرورت ہوتی ہے۔

یہ انتہائی پسند کیا گیا۔لچکدار ڈرم کے سائز کا گیئر کپلنگیہ نہ صرف آلات کے آپریشن کی کارکردگی کو مؤثر طریقے سے بہتر بنا سکتا ہے بلکہ شافٹ کنکشن کے عمل میں مختلف عام مسائل کو بھی درست طریقے سے حل کر سکتا ہے، جس سے یہ ٹرانسمیشن سسٹم کی ترتیب میں بہت سے صنعتی اداروں کے لیے ایک ترجیحی جزو بن جاتا ہے۔

بہترین ہائی ٹارک کارکردگی

ٹارک ٹرانسمیشن کی صلاحیت کے لحاظ سے، GICLZ ڈرم کے سائز کا گیئر کپلنگ انتہائی نمایاں کارکردگی کا حامل ہے اور اسے ایک بہترین کہا جا سکتا ہے۔ہائی ٹارک گیئر کپلنگ. یہ 0.8 – 3500 kN·m (GICLZ1–GICLZ30) کی ٹارک رینج پر محیط ہے، 99.7 فیصد تک ٹرانسمیشن کی کارکردگی کے ساتھ مختلف بھاری بوجھ کو آسانی سے ہینڈل کرتا ہے۔

یہ بہترین کارکردگی اسے کم رفتار اور بھاری بوجھ والے کام کے حالات جیسے شعبوں میں ایک ناقابل تلافی کردار ادا کرنے کے قابل بناتی ہے۔کان کنی اور دھات کاریان صنعتوں کی مستحکم پیداوار کے لیے قابل اعتماد ترسیل کی ضمانت فراہم کرنا۔

سپیریئر Misalignment معاوضہ

مزید برآں، GICLZ ڈرم کے سائز کے گیئر کپلنگ میں بھی غلط ترتیب کے مطابق ڈھالنے کی بہترین صلاحیت ہے اور یہ ایک طاقتور ہے۔اعلی غلط ترتیب والے گیئر کپلنگ. یہ مؤثر طریقے سے کونیی، شعاعی، اور محوری غلطیوں کی تلافی کر سکتا ہے۔

خاص طور پر اس کی مرضی کے مطابق کونیی نقل مکانی کی کارکردگی دانتوں کی سطح کے رابطے کی حالت کو مؤثر طریقے سے بہتر بناتی ہے۔ سیدھے دانتوں کے جوڑے کے مقابلے میں، یہ اپنی سروس کی زندگی کو بہت زیادہ بڑھاتا ہے، کپلنگ پہننے کی وجہ سے سامان کے بند ہونے اور دیکھ بھال کے وقت کو کم کرتا ہے، اور پورے پروڈکشن سسٹم کے آپریشن کے تسلسل کو مزید بڑھاتا ہے۔

مضبوط استحکام اور کم دیکھ بھال

مضبوط استحکام اور کم دیکھ بھال کے اخراجات بھی Raydafon کے اس جوڑے کے اہم فوائد ہیں۔ یہ اعلی طاقت اور پائیدار مواد سے بنا ہے، آپریشن کے دوران کم شور اور کم کمپن کے ساتھ۔

یہ نہ صرف اپنے پہننے کی شرح کو کم کرتا ہے بلکہ منسلک آلات کے نقصان کو بھی کم کرتا ہے۔ یہ ایک قابل اعتماد ہے۔صنعتی استعمال کے لیے لچکدار گیئر کپلنگجیسے سخت ماحول کے لیے موزوںکیمیائی صنعت اور قابل تجدید توانائی. آلات کی کارکردگی کے لیے انتہائی اعلی تقاضوں کے ساتھ ان شعبوں میں، یہ مستحکم کارکردگی لاتا ہے اور کاروباری اداروں کو آلات کے آپریشن اور دیکھ بھال کے اخراجات کو کم کرنے میں مدد کرتا ہے۔

تنصیب کی سہولت اور لاگت کا کنٹرول

اس کے علاوہ، GICLZ ڈرم کے سائز کے گیئر کپلنگ کا ڈیزائن انسٹالیشن کی سہولت اور طویل مدتی لاگت کے کنٹرول کو بھی مکمل طور پر سمجھتا ہے۔ اس کا کمپیکٹ ڈھانچہ، مضبوط بوجھ برداشت کرنے کی صلاحیت کے ساتھ مل کر، موثر آپریشن کی کارکردگی کو یقینی بناتا ہے۔صنعتی گیئر جوڑے، جو بار بار دیکھ بھال کی مداخلت کے بغیر سامان کے طویل مدتی مسلسل آپریشن کی حمایت کرسکتا ہے۔

یہ ڈیزائن کا تصور عالمی منڈی کے لیے اعلیٰ معیار کے اور قابل تبادلہ اجزاء فراہم کرنے کے Raydafon کے عزم کے ساتھ انتہائی مطابقت رکھتا ہے، جس سے دنیا بھر کے صنعتی اداروں کے لیے ٹرانسمیشن کے زیادہ سستے حل ملتے ہیں۔

مصنوعات کی خصوصیات

معیارات کی تعمیل اور شفٹنگ موافقت

ریڈافون کے ذریعہ تیار کردہ GICLZ ڈرم کے سائز کا گیئر کپلنگ اس کی سختی سے تعمیل کرتا ہے۔JB/ZQ معیاراتبنیادی پیرامیٹرز اور طول و عرض کے لیے، اور JB/ZQ4382-86 Gear Couplings کے لیے تکنیکی تفصیلات کی ضروریات کو پوری طرح پورا کرتا ہے۔

یہ صنعتی ٹرانسمیشن فیلڈ میں ایک انتہائی پسندیدہ لچکدار ڈرم کے سائز کا گیئر کپلنگ حل ہے۔ خاص طور پر افقی کواکسیئل ٹرانسمیشن شافٹنگ کو جوڑنے کے لیے ڈیزائن کیا گیا ہے، یہ جوڑا لچکدار طریقے سے کونیی انحراف اور شیفٹنگ کے شعاعی نقل مکانی کو حقیقی کام کے حالات میں ڈھال سکتا ہے۔ یہ شافٹنگ کی محدود محوری آزادانہ نقل و حرکت کی بھی اجازت دیتا ہے، آپریشن کے دوران درجہ حرارت کی تبدیلیوں کی وجہ سے ہونے والی شیفٹنگ کے تھرمل توسیع اور سکڑاؤ کا آسانی سے مقابلہ کرتا ہے، اس طرح سامان کی مستحکم ترسیل کی قابل اعتماد ضمانت فراہم کرتا ہے۔

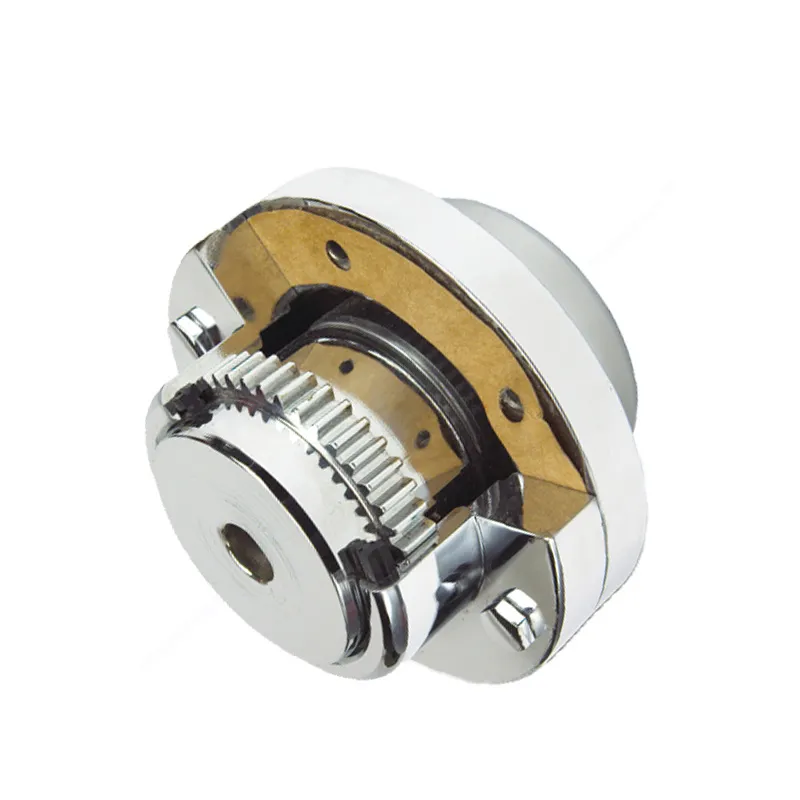

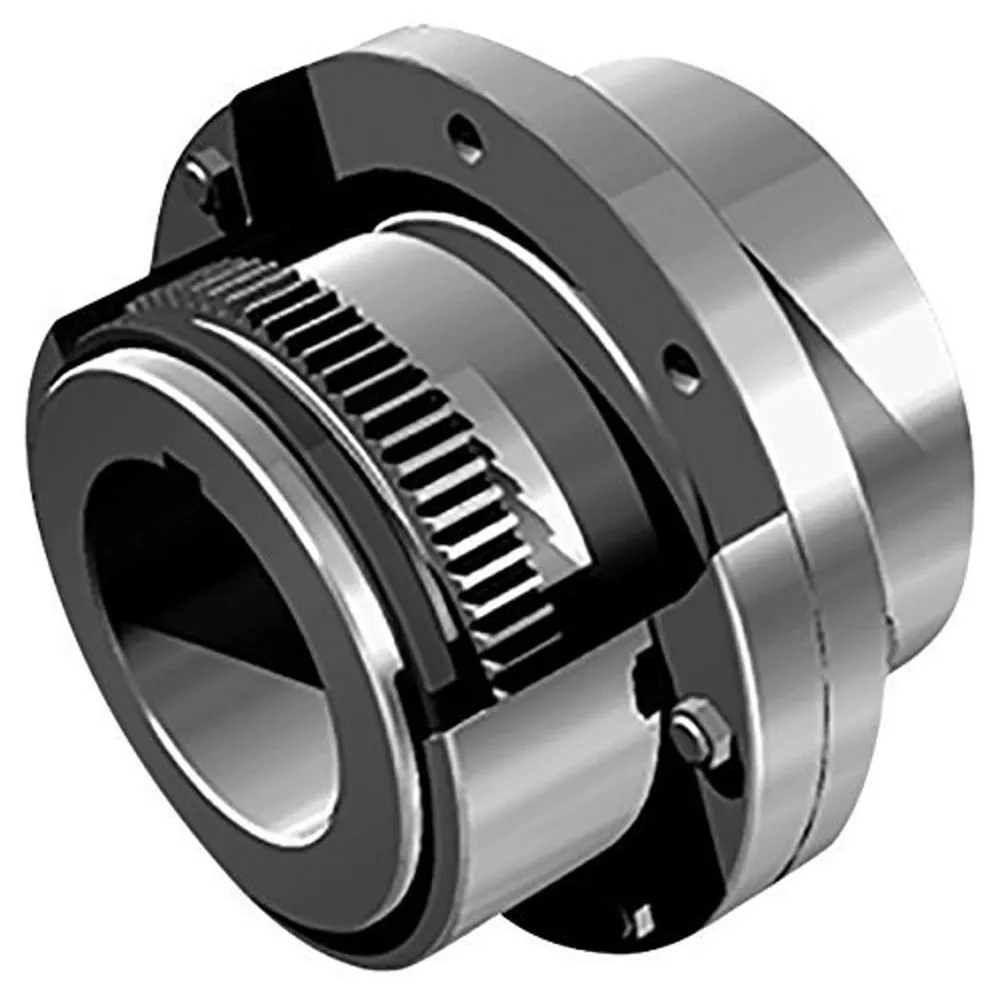

ڈرم کے سائز کا بیرونی گیئر آستین کا ڈھانچہ

GICLZ ڈرم کے سائز کے گیئر کپلنگ کی سب سے نمایاں ڈیزائن خصوصیت اس کے ڈرم کے سائز کی بیرونی گیئر آستین کی ساخت میں ہے۔ یہ ڈیزائن جوڑے کے اندرونی اور بیرونی دانتوں کو ایک بہترین میشنگ حالت حاصل کرنے کے قابل بناتا ہے، جس سے ٹرانسمیشن کے استحکام میں نمایاں بہتری آتی ہے۔

جوڑا درمیانے سخت دانتوں کی سطحوں کے ساتھ اعلیٰ معیار کے اسٹیل سے بنا ہے۔ اس کے ٹھوس مواد اور معقول ساخت پر انحصار کرتے ہوئے، یہ ایک اعلیٰ کارکردگی بن جاتا ہے۔ہائی ٹارک ڈرم کے سائز کا گیئر کپلنگ، بہترین بوجھ برداشت کرنے کی صلاحیت اور صنعتی منظرناموں میں ہیوی لوڈ ٹرانسمیشن کی ضروریات کو آسانی سے ہینڈل کرنے کے قابل ہے۔ اس کی کارکردگی کو مزید بڑھانے کے لیے، دانتوں کی سطحیں HRC ≥ 56 کے سختی کے معیار تک پہنچنے کے لیے سختی کے علاج سے گزر سکتی ہیں۔ سخت ہونے کے بعد، شیفٹنگ پر اضافی بوجھ ڈالے بغیر، ہلکے وزن کی خصوصیت اور کم گردشی جڑت کو برقرار رکھتے ہوئے، جوڑے کی بوجھ برداشت کرنے کی صلاحیت میں نمایاں اضافہ ہوتا ہے۔

وشوسنییتا، چکنا، اور سگ ماہی

وشوسنییتا کے لحاظ سے، GICLZ ڈرم کے سائز کا گیئر کپلنگ بھی بہترین کارکردگی کا مظاہرہ کرتا ہے۔ یہ اعلی درجے کی چکنا کرنے والے ڈھانچے اور سگ ماہی کے اجزاء سے لیس ہے۔ اچھی پھسلن دانتوں کی سطح کے لباس کو کم کر سکتی ہے، جبکہ اعلیٰ معیار کی سگ ماہی چکنا کرنے والے تیل کے رساو اور ناپاکی کے داخلے کو مؤثر طریقے سے روک سکتی ہے۔

یہ نہ صرف جوڑے کی سروس کی زندگی کو بڑھاتا ہے بلکہ روزانہ کی دیکھ بھال کو بھی آسان بناتا ہے۔ ایک کے طور پرہائی-مسائلائنمنٹ-معاوضہ ڈرم کے سائز کا گیئر کپلنگ، اس کا ہم آہنگ ساختی ڈیزائن اس کے اجزاء کو بہترین تبادلے کے ساتھ عطا کرتا ہے، جس سے پرزوں کی دیکھ بھال اور تبدیلی زیادہ موثر اور آسان ہوتی ہے۔ جب کپلنگ کی آپریٹنگ لکیری رفتار 36 m/s سے زیادہ ہو جاتی ہے، تو درست متحرک توازن کا علاج آلات کے مستحکم آپریشن کو یقینی بناتا ہے، تیز رفتار آپریشن کی وجہ سے ہونے والی کمپن سے ٹرانسمیشن کی درستگی کو متاثر کرنے سے بچاتا ہے۔

شافٹ ہول کنفیگریشنز اور فل سیریز میٹرکس

مختلف آلات کے کنکشن کی ضروریات کو پورا کرنے کے لیے، GICLZ ڈرم کے سائز کا گیئر کپلنگ شافٹ ہول کنفیگریشن اسکیموں کی ایک قسم پیش کرتا ہے، جس میں شافٹ ہول کے ایک سے زیادہ امتزاج جیسے Type Y، Type Z1، اور Type J1 شامل ہیں۔ اس سے کوئی فرق نہیں پڑتا ہے کہ کس قسم کے شیفٹنگ کنکشن کا منظر ہے، ایک مناسب تنصیب کا طریقہ مل سکتا ہے۔

ریڈافون کے پاس گیئر کپلنگ کے شعبے میں ایک جامع ترتیب ہے۔ GICLZ قسم کے علاوہ، اس میں GICL، GⅡCL، GⅡCLZ، اور NGCL سمیت مصنوعات کی متعدد سیریز بھی ہیں۔ اپنی مکمل سیریز کے پروڈکٹ میٹرکس کے ساتھ، Raydafon ایک قابل اعتماد بن گیا ہے۔لچکدار گیئر کپلنگ سپلائرصنعتی میدان میں، اور اس کی مصنوعات کو مختلف صنعتوں جیسے دھات کاری، کان کنی، کیمیکل انجینئرنگ، اور الیکٹرک پاور کے ٹرانسمیشن سسٹم میں وسیع پیمانے پر استعمال کیا جاتا ہے۔

لوڈ بیئرنگ کی صلاحیت اور غلط طریقے سے کارکردگی

بوجھ برداشت کرنے کی صلاحیت کے مقابلے کے لحاظ سے، GICLZ ڈرم کے سائز کا گیئر کپلنگ نمایاں فوائد کو ظاہر کرتا ہے۔ ایک ہی اندرونی آستین کے بیرونی قطر اور زیادہ سے زیادہ جوڑنے والے بیرونی قطر کی شرائط کے تحت، اس کی بوجھ برداشت کرنے کی صلاحیت سیدھے دانتوں کے جوڑے کے مقابلے میں 15%-20% زیادہ ہے، جو اسے زیادہ کمپیکٹ تنصیب کی جگہ میں زیادہ ٹارک منتقل کرنے کے قابل بناتی ہے۔

غلط طریقے سے معاوضے کی کارکردگی کے لحاظ سے، یہ ڈرم کے سائز کا گیئر کپلنگ اور بھی زیادہ شاندار ہے۔ جب شعاعی نقل مکانی صفر ہو تو، اس کا کونیی نقل مکانی کا معاوضہ 1°30′ تک پہنچ سکتا ہے، جو سیدھے دانتوں کے جوڑے کے مقابلے میں 50% بہتری ہے۔ یہ کام کے حالات میں بھی مستحکم طریقے سے کام کر سکتا ہے جہاں شیفٹنگ سیدھ کی درستگی مثالی نہیں ہے۔ مزید برآں، اسی ماڈیول، دانتوں کی تعداد، اور دانتوں کی چوڑائی کے تحت، ڈرم کی شکل والے دانتوں کا ڈھانچہ زیادہ تر کونیی نقل مکانی کا معاوضہ حاصل کر سکتا ہے، جس میں موافقت سیدھے دانتوں کے جوڑے سے کہیں زیادہ ہے۔

آپٹمائزڈ ٹوتھ رابطہ اور آسان اسمبلی

GICLZ ڈرم کی شکل کے دانتوں کی سطح کا ڈھول کی شکل کا ڈیزائنگیئر جوڑےاندرونی اور بیرونی دانتوں کے رابطے کی حالت کو بھی بہتر بنا سکتا ہے۔ جب شیفٹنگ میں کونیی نقل مکانی ہوتی ہے تو، یہ مؤثر طریقے سے دانتوں کی سطحوں پر کنارے کے اخراج سے گریز کرتا ہے، تناؤ کے ارتکاز کو کم کرتا ہے، اور ساتھ ہی ساتھ دانتوں کی سطحوں کے پہننے کی مزاحمت اور رگڑ کی مزاحمت کو بڑھاتا ہے، ٹرانسمیشن کے دوران شور کو کم کرتا ہے، سامان کی بحالی کے وقفے کو بڑھاتا ہے، پیداوار کو کم کرتا ہے اور کارکردگی کو بہتر بناتا ہے۔

اس کے علاوہ، کپلنگ کی بیرونی گیئر آستین کے دونوں سرے گھنٹی کے منہ کی شکل اختیار کرتے ہیں۔ یہ تفصیلی ڈیزائن جوڑے کی تنصیب اور جدا کرنے کو زیادہ آسان بناتا ہے، سازوسامان کی اسمبلی اور دیکھ بھال کے دوران آدمی کے گھنٹے کے اخراجات کو بچاتا ہے۔

کارکردگی اور درخواست کے نوٹس

99.7% تک ٹرانسمیشن کی کارکردگی کے ساتھ، GICLZ ڈرم کے سائز کا گیئر کپلنگ دنیا بھر میں سیدھے دانتوں کے جوڑے کا ایک ترجیحی متبادل بن گیا ہے۔ Raydafon کے پاس ایک مکمل پیداواری نظام ہے، جو اس بات کو یقینی بناتا ہے کہ ہر GICLZ کپلنگ مکمل وضاحتیں رکھتا ہے اور معیارات پر پورا اترتا ہے، جو صارفین کو مستحکم اور قابل اعتماد مصنوعات فراہم کرتا ہے۔

ایک موثر کے طور پرصنعتی ڈرم کے سائز کا گیئر کپلنگ، اس میں سختی اور لچک دونوں موجود ہیں لیکن اس میں لچک کی کمی ہے۔ اس لیے، یہ کام کرنے کے حالات کے لیے موزوں نہیں ہے جس میں کمپن ڈیمپنگ اور بفرنگ کی ضرورت ہوتی ہے، اور نہ ہی اسے میکانی آلات میں استعمال کیا جا سکتا ہے جن میں شیفٹنگ الائنمنٹ کی درستگی کے لیے سخت تقاضے ہوتے ہیں۔ صارفین حقیقی کام کی حالت کی ضروریات کے مطابق معقول انتخاب کر سکتے ہیں۔
