اعلی دباؤ کے تحت مستحکم
مماثل پسٹن، راڈ اور سیل سیٹ 7-14 MPa پر دباؤ کو مستحکم رکھتا ہے۔ بھاری بوجھ کے تحت یا طویل کام کرنے والی شفٹوں کے دوران کوئی اتار چڑھاؤ نہیں۔
فورک لفٹ ٹیلٹ سلنڈر ہائیڈرولک جزو ہے جو مستول اور کانٹے کے آگے اور پیچھے جھکاؤ کو کنٹرول کرتا ہے۔ Raydafon 1.5-18 ٹن فورک لفٹوں کے لیے ٹیلٹ سلنڈر تیار کرتا ہے جس میں اعلیٰ طاقت والے اسٹیل اور ایک مماثل پسٹن / راڈ / سیل سیٹ استعمال ہوتا ہے۔ کام کا دباؤ بوجھ کے تحت 7-14 MPa پر مستحکم ہے۔ سکرو فکسشن اور ایک برقرار رکھنے والی انگوٹی کنکشن مستول کو ہٹائے بغیر منٹوں میں تیل کی مہر کو تبدیل کرنے کی اجازت دیتا ہے۔ گودام لوڈنگ، فیکٹری لفٹنگ اور پورٹ ٹرن اوور کے لیے موزوں ہے۔
1.5-18 ٹن
سلنڈر کو کموڈٹی ہارڈ ویئر سے اسمبل نہیں کیا جاتا ہے۔ پسٹن، سلنڈر باڈی، پسٹن راڈ اور سیل سیٹ کو ایک سیٹ کے طور پر ملایا جاتا ہے، جیسا کہ ایک تجربہ کار فٹر ہاتھ سے مماثل جوڑے کو ختم کرتا ہے۔ یہی وجہ ہے کہ سلنڈر غدود کے دباؤ کو کھوئے بغیر برسوں تک زیادہ دباؤ میں مستحکم طور پر چلتا ہے۔
مختلف فورک لفٹ ٹننج مختلف اندرونی قطر اور اسٹروک استعمال کرتے ہیں، لہذا جھکاؤ سلنڈر ماڈل کو ٹرک سے مماثل ہونا پڑتا ہے۔ Raydafon QA20V500 سے لے کر A45M300 تک سات معیاری ماڈلز کا ذخیرہ کرتا ہے اور تیار کرتا ہے، اور کسٹمر ڈرائنگ کے مقابلے میں اپنی مرضی کے مطابق ماڈل تیار کر سکتا ہے۔ ان ٹرکوں کے لیے جنہیں عمودی لفٹ فنکشن کی ضرورت ہوتی ہے، Raydafon بھی تیار کرتا ہے۔فورک لفٹ لفٹ سلنڈر.

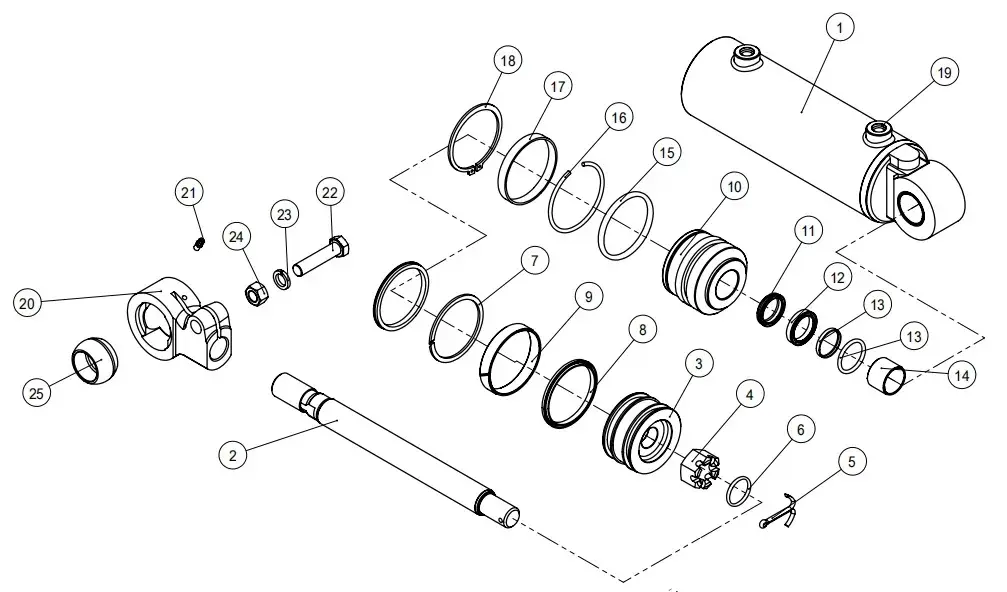

پھٹنے والے منظر سے ملنے کے لیے حصوں کو نیچے نمبر دیا گیا ہے۔ نمبر 1-25 اوپر دیے گئے خاکے سے مطابقت رکھتے ہیں۔
وہ ماڈل منتخب کریں جو آپ کے فورک لفٹ ٹنیج اور بڑھتے ہوئے پیٹرن سے میل کھاتا ہو، یا اپنی OEM ڈرائنگ کو حسب ضرورت تعمیر کے لیے بھیجیں۔ ذیل میں درج تمام ماڈلز ایک ہی مماثل پسٹن / راڈ / سیل فن تعمیر کا اشتراک کرتے ہیں۔
آپ کا ماڈل نہیں مل سکا؟ OEM ڈرائنگ نمبر یا جسمانی نمونہ بھیجیں۔ Raydafon ریورس انجینئرز، ایک نمونہ تیار کرتا ہے اور اسی ڈرائنگ پر بیچ کا حوالہ دیتا ہے۔ فورک لفٹ ہائیڈرولک سلنڈر کی وسیع رینج کے لیے، دیکھیںفورک لفٹ ہائیڈرولک سلنڈرزمرہ
جھکاؤ والا سلنڈر پسٹن کو ایک دوسرے کے ساتھ حرکت میں دھکیلتا ہے جو مستول کو آگے اور پیچھے جھکنے کے لیے چلاتا ہے۔ ہائیڈرولک تیل سلنڈر بیس پر دو بندرگاہوں میں سے ایک کے ذریعے داخل ہوتا ہے۔ پسٹن راڈ مستول کو آگے بڑھاتا اور دھکیلتا ہے، یا مستول کو پیچھے ہٹاتا اور کھینچتا ہے۔ دوسرے ہائیڈرولک اجزاء سے مختلف، یہ سلنڈر دونوں سمتوں میں آسانی سے چلتا ہے کیونکہ بور اور راڈ کی سطحیں سیل سیٹ سے ملتی ہیں۔
بھاری یا بے قاعدہ کارگو پر، آپریٹر اٹھانے سے پہلے بوجھ کو برابر کرنے کے لیے جھکاؤ کا فنکشن استعمال کرتا ہے۔ درست زاویہ کنٹرول وہی ہے جو بوجھ کو منتقل ہونے سے روکتا ہے اور ٹرک کو مستحکم رکھتا ہے۔ Raydafon 7-14 MPa ورکنگ پریشر کے تحت جھکاؤ والے سلنڈر کی جانچ کرتا ہے تاکہ اس بات کی تصدیق کی جا سکے کہ جواب پورے بوجھ میں ہموار رہتا ہے۔
مماثل پسٹن، راڈ اور سیل سیٹ 7-14 MPa پر دباؤ کو مستحکم رکھتا ہے۔ بھاری بوجھ کے تحت یا طویل کام کرنے والی شفٹوں کے دوران کوئی اتار چڑھاؤ نہیں۔
مہریں کم تیل کے رساو اور کم لباس کے ساتھ لباس مزاحم کمپاؤنڈ سے بنی ہیں۔ دھول بھرے گوداموں یا مرطوب ماحول میں قابل اعتماد۔
سکرو فکسشن اور انگوٹی کنکشن برقرار رکھنے سے تیل کی مہر کو منٹوں میں تبدیل کیا جا سکتا ہے۔ ٹرک سے پورے مستول کو ہٹانے کی ضرورت نہیں ہے۔
بور Φ60 سے Φ100، راڈ Φ25 سے Φ40، اسٹروک 32 سے 193 ملی میٹر۔ اپنی مرضی کے مطابق ٹولنگ آرڈر کے بغیر زیادہ تر 1.5-18 ٹن فورک لفٹ ایپلی کیشنز کا احاطہ کرتا ہے۔
فورک لفٹ برانڈ اور ماڈل، یا ڈرائنگ نمبر بھیجیں۔ Raydafon ریورس انجینئرز، نمونے اور ایک ہی ڈرائنگ پر ایک حسب ضرورت بیچ کا حوالہ دیتے ہیں۔

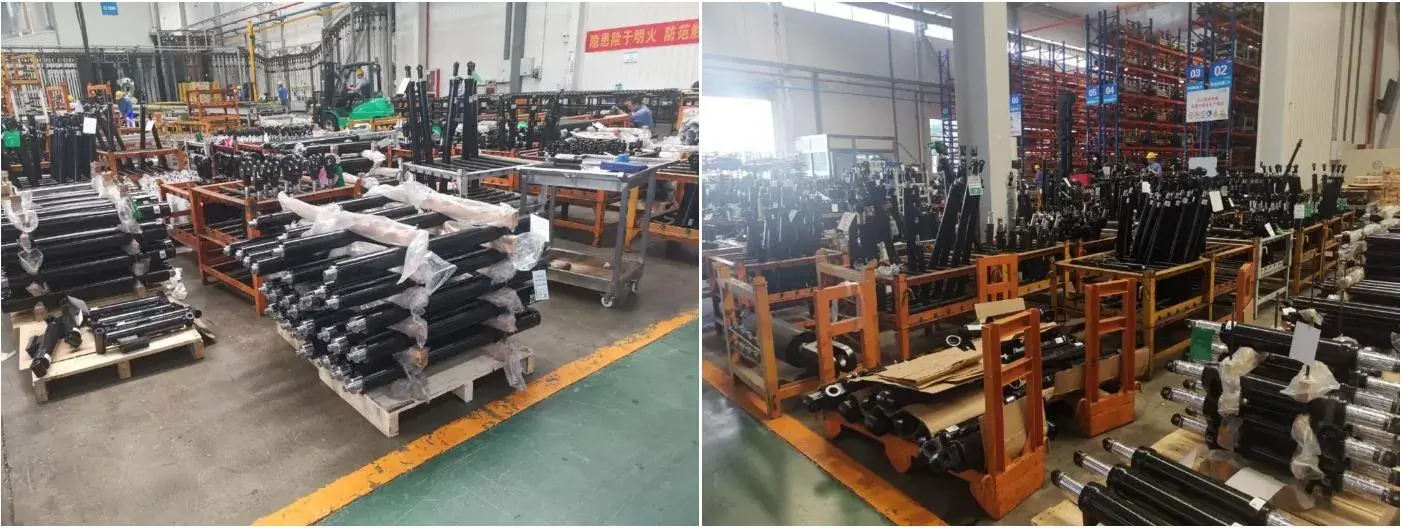

Raydafon کے اپنے پلانٹ میں تیار کیا گیا۔ گاہک صنعت کار سے ڈیل کرتے ہیں، تاجر سے نہیں۔ فروخت کے بعد تیز ردعمل اور مستحکم بیچ کا معیار۔
کنٹینر لوڈنگ، پیلیٹ چننا اور شیلف کی منتقلی جہاں آپریٹر کو اٹھانے سے پہلے بوجھ کو برابر کرنے کی ضرورت ہے۔ درست زاویہ کنٹرول کارگو کی منتقلی کو روکتا ہے۔
بھاری یا بے قاعدہ صنعتی بوجھ جہاں فورک لفٹ کو لفٹ سائیکل کے دوران بوجھ کو متوازن کرنے کے لیے مستول کو آگے یا پیچھے جھکانے کی ضرورت ہوتی ہے۔
مسلسل ہیوی ڈیوٹی سائیکل ماحول جہاں جھکاؤ سلنڈر فی شفٹ میں ہزاروں سائیکل کام کرتا ہے۔ مماثل مہریں اور کم لباس اسے بغیر لیک کے چلتے رہتے ہیں۔
فورک لفٹ ڈیلرز اور آفٹر مارکیٹ سپلائرز جنہیں 1.5-18 ٹن ٹرکوں کے لیے قابل اعتماد OEM کے مساوی ٹیلٹ سلنڈر کی ضرورت ہے۔ گودام اسٹاک اور کسٹم پروڈکشن دونوں دستیاب ہیں۔
فورک لفٹ برانڈ اور ماڈل، ٹنیج، مطلوبہ بور/راڈ/سٹروک، پورٹ سائز، مقدار اور منزل کی بندرگاہ بھیجیں۔
Raydafon اس بات کی تصدیق کرتا ہے کہ آیا معیاری ماڈل (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) فٹ بیٹھتا ہے، یا اگر اپنی مرضی کے مطابق تعمیر کی ضرورت ہے۔
اپنی مرضی کے مطابق تعمیرات کے لیے، Raydafon OEM حصے کو ریورس انجنیئر کرتا ہے، ایک نمونہ تیار کرتا ہے، اور خریدار کے ساتھ بور، اسٹروک، تنصیب کے فاصلے اور بندرگاہ کے طول و عرض کی تصدیق کرتا ہے۔
اعلی طاقت والے اسٹیل سلنڈر باڈی کو رواداری کے لیے پیش کیا جاتا ہے۔ پسٹن راڈ گراؤنڈ ہے اور پہننے کی مزاحمت کے لیے سخت کروم چڑھایا گیا ہے۔
پسٹن، سیل، گائیڈ بش اور کلیویس کو جمع کیا جاتا ہے۔ سلنڈر کو رساو کے لیے پریشر ٹیسٹ کیا جاتا ہے اور درجہ بند دباؤ پر ہموار اسٹروک ہوتا ہے۔
سلنڈروں کو لکڑی کے کیسز میں اینٹی زنگ آئل اور حفاظتی اینڈ کیپس کے ساتھ پیک کیا جاتا ہے۔ پیکنگ لسٹ، انوائس اور معائنہ رپورٹ کے ساتھ سمندر، ہوا یا ایکسپریس کے ذریعے بھیج دیا گیا۔
سلنڈر باڈی اور راڈ میٹریل سرٹیفکیٹ، سیل کمپاؤنڈ ڈیٹا شیٹ ہر کھیپ کے ساتھ فراہم کی جاتی ہے۔
پیکنگ سے پہلے ریٹیڈ پریشر پر ہر سلنڈر کا پریشر ٹیسٹ کیا جاتا ہے۔ رساو، اسٹروک کی ہمواری اور پورٹ فٹنگ ریکارڈ کی جاتی ہے۔
بور، راڈ، اسٹروک، تنصیب کا فاصلہ اور بندرگاہ کے طول و عرض آرڈر کردہ تفصیلات یا کسٹمر ڈرائنگ کے خلاف ریکارڈ کیے گئے ہیں۔
اینٹی زنگ آئل اور حفاظتی اینڈ کیپس کے ساتھ لکڑی کا کیس۔ سلنڈر کے بڑے بیچوں کو سمندری مال برداری کے لیے پیلیٹائز اور پٹا دیا گیا ہے۔
موبائل مشینری کے لیے ہائیڈرولک سلنڈروں کی مکمل رینج۔
فورک لفٹ ہائیڈرولک سسٹمز کے لیے جھکاؤ، لفٹ اور اسٹیئرنگ سلنڈر۔
اسی 1.5-18 ٹن فورک لفٹ رینج کے لیے عمودی لفٹ فنکشن سلنڈر۔
فورک لفٹ اور موبائل آلات کے لیے اسٹیئرنگ سرکٹ سلنڈر۔
ایک مختلف سلنڈر یا ٹرانسمیشن جزو کی تلاش ہے؟ مکمل براؤز کریں۔Raydafon پروڈکٹ کیٹلاگہائیڈرولک سلنڈرز، پریزیشن گیئرز، گیئر باکسز اور PTO شافٹ کے لیے۔
فورک لفٹ ٹیلٹ سلنڈر ایک ہائیڈرولک سلنڈر ہے جو مستول اور کانٹے کے آگے اور پیچھے جھکاؤ کو کنٹرول کرتا ہے۔ یہ لفٹ سلنڈر اور اسٹیئرنگ سلنڈر کے ساتھ ساتھ فورک لفٹ ہائیڈرولک سسٹم کے بنیادی اجزاء میں سے ایک ہے۔ جب آپریٹر ٹیلٹ لیور کو حرکت دیتا ہے، تو سلنڈر بڑھ جاتا ہے یا پیچھے ہٹ جاتا ہے، جو مستول کو اس کے نچلے محور کے گرد گھماتا ہے اور کانٹے کا زاویہ بدلتا ہے۔
Raydafon 1.5-ٹن سے 18-ٹن فورک لفٹوں کے لیے فورک لفٹ ٹائل سلنڈر تیار کرتا ہے۔ معیاری ماڈلز Φ60 mm سے Φ100 mm تک بور کا قطر، Φ25 mm سے Φ40 mm تک، اور سٹروک 32 mm سے 193 mm تک کا احاطہ کرتے ہیں۔ OEM فورک لفٹ برانڈز کے لیے حسب ضرورت بور اور اسٹروک دستیاب ہیں۔
سلنڈر کو معیاری ماڈل رینج میں 7-14 MPa ورکنگ پریشر کے لیے درجہ بندی کیا گیا ہے، جس میں S16N450-600000-001Z اور RTE35M300-600000-500 جیسے مخصوص ماڈلز پر 18.1 MPa پر چوٹی کے دباؤ کی صلاحیت کی جانچ کی گئی ہے۔
سلنڈر ہاؤسنگ اور پسٹن راڈ اعلیٰ طاقت والے سٹیل سے بنے ہیں۔ سیل سیٹ میں ڈسٹ وائپر، یو-رنگ، راڈ سیل، ہول سیل، بیک-رنگ، او-رنگ، وئیر-رنگ اور ڈو بش شامل ہیں۔ مہریں لباس مزاحم کمپاؤنڈ کا استعمال کرتی ہیں، جو دھول دار گودام یا مرطوب ماحول میں کم تیل کا رساو اور کم لباس دیتا ہے۔
سلنڈر سکرو فکسیشن اور ریٹیننگ رِنگ کنکشن کا استعمال کرتا ہے۔ دیکھ بھال کرنے والا عملہ تیل کی مہر کو تبدیل کر سکتا ہے یا پیچ کو کھول کر اور برقرار رکھنے والی انگوٹھی کو ہٹا کر سلنڈر کا ازالہ کر سکتا ہے۔ یہ فورک لفٹ سے پورے مستول کو ہٹائے بغیر منٹوں میں کیا جا سکتا ہے۔
جی ہاں Raydafon کسٹمر ڈرائنگ یا موجودہ نمونے کے خلاف OEM پروڈکشن کی حمایت کرتا ہے۔ فورک لفٹ برانڈ اور ماڈل، بور کا قطر، راڈ کا قطر، اسٹروک، تنصیب کا فاصلہ، پورٹ سائز اور مقدار بھیجیں، اور Raydafon اپنی مرضی کے مطابق جھکاؤ سلنڈر کا حوالہ دے گا۔
MOQ فی ماڈل 50 یونٹ ہے۔ بلک لیڈ ٹائم ڈپازٹ اور ڈرائنگ کی منظوری کے بعد 25-35 دن ہے، ماڈل کی پیچیدگی اور آرڈر کی مقدار پر منحصر ہے۔
اپنا فورک لفٹ ماڈل اور ٹنیج، مطلوبہ بور کا قطر، راڈ کا قطر، اسٹروک، تنصیب کا فاصلہ، پورٹ کا سائز، مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon FOB ننگبو کوٹیشن، لیڈ ٹائم اور پیکنگ کی تفصیلات کے ساتھ جواب دے گا۔
اپنا فورک لفٹ ماڈل اور ٹنیج، بور/اسٹروک کی ضرورت، پورٹ سائز اور آرڈر کی مقدار بھیجیں۔ Raydafon ماڈل کی تصدیق کرے گا یا اپنی مرضی کے مطابق تعمیر کو ڈیزائن کرے گا، پھر لیڈ ٹائم اور پیکنگ کی تفصیلات کے ساتھ FOB ننگبو کوٹیشن پیش کرے گا۔
