فورک لفٹ لفٹ سلنڈر
  • فورک لفٹ لفٹ سلنڈرفورک لفٹ لفٹ سلنڈر
  • فورک لفٹ لفٹ سلنڈرفورک لفٹ لفٹ سلنڈر

فورک لفٹ لفٹ سلنڈر

Raydafon فورک لفٹ لفٹ سلنڈر مستول پر نصب عمودی لفٹ جزو ہے جو فورک کیریج کو اوپر اور نیچے کرتا ہے۔ ایک مماثل پسٹن اور مرضی کے مطابق سگ ماہی رنگ کے ڈھانچے کے ساتھ اعلی طاقت والے اسٹیل سے تیار کیا گیا ہے۔ معیاری ماڈلز Φ56-60 ملی میٹر بور، Φ45 ملی میٹر راڈ، 1500-1505 ملی میٹر اسٹروک اور 17.5-18.1 MPa ورکنگ پریشر کا احاطہ کرتے ہیں۔ جدید ماڈلز میں ایک بفر ڈیوائس شامل ہے جو پورے اسٹروک پر سخت اثر کو روکتا ہے، کارگو اور مستول کی ساخت دونوں کی حفاظت کرتا ہے۔ الیکٹرک اور ڈیزل فورک لفٹ کے ساتھ ہم آہنگ۔ N30M300 سے A2A35M300 تک پانچ معیاری ماڈلز، OEM کے لیے اپنی مرضی کے مطابق بور اور اسٹروک دستیاب ہیں۔ MOQ 50 یونٹس، 25-35 دن کا بلک لیڈ ٹائم۔ فورک لفٹ ماڈل، اسٹروک کی ضرورت اور کوٹیشن کے لیے مقدار بھیجیں۔
Raydafon · چین OEM مینوفیکچرر

الیکٹرک اور ڈیزل فورک لفٹ کے لیے حسب ضرورت فورک لفٹ لفٹ سلنڈر — 1500 ملی میٹر اسٹروک، OEM براہ راست فراہمی

فورک لفٹ لفٹ سلنڈر مستول پر نصب عمودی ہائیڈرولک سلنڈر ہے جو فورک کیریج کو اوپر اور نیچے کرتا ہے۔ Raydafon اسے ایک مماثل پسٹن کے ساتھ اعلیٰ طاقت والے اسٹیل سے تیار کرتا ہے اور ایک بہترین سیلنگ رِنگ ڈھانچہ جو تیل کے رساو اور پہننے کو کم کرتا ہے۔ جدید ماڈلز میں ایک بفر ڈیوائس شامل ہے جو پورے اسٹروک پر سخت اثر کو روکتا ہے، نازک کارگو کی حفاظت کرتا ہے اور مستول پر پہننے کو کم کرتا ہے۔

کے ساتھ ہم آہنگ الیکٹرک اور ڈیزل
کام کا دباؤ 17.5-18.1 ایم پی اے
بور ΦD Φ56 سے Φ60 ملی میٹر
راڈ Φd Φ45 ملی میٹر
اسٹروک ایس 1500-1505 ملی میٹر
یونٹ وزن 32.6-50 کلوگرام
عمودی بمقابلہ افقی

لفٹ سلنڈر بمقابلہ ٹیلٹ سلنڈر - لفٹ سلنڈر اصل میں کیا کرتا ہے۔

عمودی محور

لفٹ سلنڈر(یہ پروڈکٹ)

  • حرکتعمودی اوپر اور نیچے
  • فنکشنفورک کیریج کو اوپر اور نیچے کرتا ہے۔
  • فالج کی حد1500-1505 ملی میٹر معیاری
  • چڑھنامستول ریلوں کے اندر نصب
  • بفر ڈیوائسجدید ماڈلز پر دستیاب ہے۔
افقی محور

جھکاؤ سلنڈر

  • حرکتآگے اور پیچھے جھکاؤ
  • فنکشنمستول اور کانٹے کا زاویہ تبدیل کرتا ہے۔
  • فالج کی حد32-193 ملی میٹر
  • چڑھنامستول بیس محور پر منسلک
  • بفر ڈیوائسعام طور پر ضرورت نہیں ہے۔
فورک لفٹ ٹِلٹ سلنڈر → دیکھیں

دونوں سلنڈر لفٹ اور پلیس سائیکل کے دوران ایک ساتھ کام کرتے ہیں: آپریٹر بوجھ کو برابر کرنے کے لیے مستول کو جھکاتا ہے، پھر لفٹ سلنڈر کے ساتھ کیریج کو اٹھاتا ہے۔ ایک ہی فیکٹری سے دو سلنڈروں کا ملاپ ہائیڈرولک ردعمل کو مستقل رکھتا ہے اور اسپیئر پارٹ انوینٹری کو آسان بناتا ہے۔ مکمل رینج میں درج ہے۔فورک لفٹ ہائیڈرولک سلنڈرزمرہ

پانچ معیاری ماڈلز - مکمل تفصیلات کا جدول

تمام پانچوں ماڈلز ایک ہی اعلی طاقت والی اسٹیل باڈی اور مماثل سیلنگ رنگ کے فن تعمیر کا اشتراک کرتے ہیں۔ وہ ماڈل منتخب کریں جو آپ کے فورک لفٹ مستول اور تنصیب کے فاصلے سے مماثل ہو، یا اپنی OEM ڈرائنگ کو حسب ضرورت تعمیر کے لیے بھیجیں۔

ڈرائنگ نمبر بور ΦD راڈ Φd اسٹروک ایس انسٹال کریں۔ ایل دباؤ بندرگاہ وزن
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1 ایم پی اے جی 1/2 32.6 کلوگرام
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1 ایم پی اے M22×1.5 36 کلو
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5 ایم پی اے M22×1.5 41 کلوگرام
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1 ایم پی اے جی 1/2 46 کلو
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1 ایم پی اے M22×1.5 50 کلو

آپ کی تنصیب کا فاصلہ نہیں مل سکتا؟ OEM ڈرائنگ نمبر یا جسمانی نمونہ بھیجیں۔ Raydafon ریورس انجینئرز، ایک نمونہ تیار کرتا ہے اور اسی ڈرائنگ پر بیچ کا حوالہ دیتا ہے۔ دیگر موبائل مشینری پر استعمال ہونے والے ہائیڈرولک سلنڈر کی وسیع رینج کے لیے، دیکھیںہائیڈرولک سلنڈرزمرہ

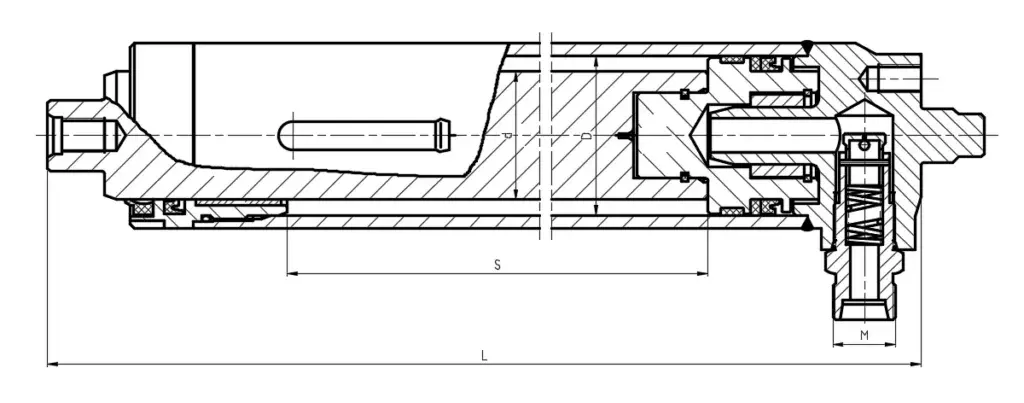

طول و عرض کی ڈرائنگ

Forklift lift cylinder dimension drawing
تنصیب کا جائزہ — بڑھتے ہوئے پیٹرن، بور/راڈ انٹرفیس اور پورٹ پوزیشن

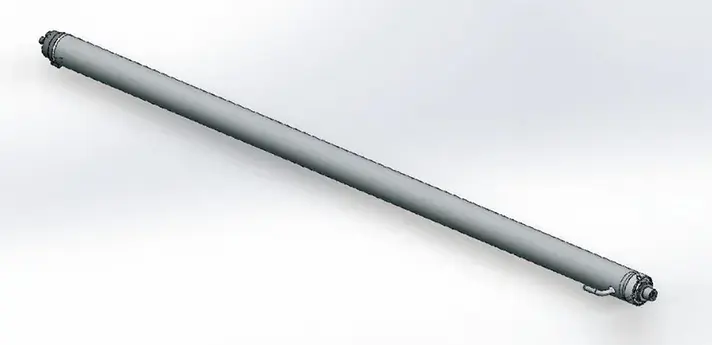

Forklift lift cylinder product detail
پروڈکٹ کی تفصیل — سگ ماہی رنگ کی ساخت اور پسٹن اسمبلی
Forklift lift cylinder application photo
ایپلیکیشن — ورکنگ فورک لفٹ مستول پر نصب ہے۔
انجینئرنگ ڈیزائن

چار ڈیزائن پوائنٹس جو سلنڈر کی زندگی کو بڑھاتے ہیں۔

01

اعلی طاقت سٹیل جسم

لباس مزاحمت اور پروسیسنگ مزاحمت بنیادی ضروریات ہیں۔ روزانہ سائیکل چلانے والے بھاری استعمال والے ٹرکوں پر، توسیعی سروس کے بعد سلنڈر کی سطح بہت کم دکھائی دیتی ہے۔

02

مماثل پسٹن اور سگ ماہی کی انگوٹی

پسٹن جیومیٹری اور سگ ماہی رنگ پروفائل ایک سیٹ کے طور پر مماثل ہیں۔ سگ ماہی کی انگوٹی کے ڈھانچے کو بہتر بنانے کے بعد، تیل کے رساو کی خرابیاں نمایاں طور پر کم ہو جاتی ہیں — ایک گاہک نے اطلاع دی کہ دیکھ بھال کی فریکوئنسی تقریباً نصف میں کٹ جاتی ہے۔

03

ذمہ دار لفٹ کنٹرول

سلنڈر لیور ان پٹ کا فوری جواب دیتا ہے۔ آپریٹرز فوری اٹھانے پر تیزی سے آگے بڑھ سکتے ہیں یا نازک کارگو پر درست پوزیشننگ کے لیے سست ہو سکتے ہیں — کوئی وقفہ نہیں، کوئی چھلانگ نہیں۔

04

جدید ماڈلز پر بفر ڈیوائس

اسٹروک کا اختتام بفر پسٹن کو سست کر دیتا ہے کیونکہ کانٹا مستول کے اوپر پہنچ جاتا ہے۔ کوئی سخت اثر نہیں، کوئی کمپن نہیں - یہ نازک سامان کی حفاظت کرتا ہے اور مستول پر ساختی لباس کو کم کرتا ہے۔

Raydafon فورک لفٹ لفٹ سلنڈر کے فوائد

  • A
    الیکٹرک اور ڈیزل فورک لفٹ کے ساتھ ہم آہنگ

    پانچ معیاری ماڈلز زیادہ تر فورک لفٹ ماسٹوں کا احاطہ کرتے ہیں۔ 1658 ملی میٹر سے 1808 ملی میٹر تک تنصیب کے فاصلے عام گودام اور لاجسٹک ٹرکوں سے ملتے ہیں۔

  • B
    مسلسل چکر کے تحت مستحکم دباؤ

    درجہ بندی 17.5-18.1 MPa۔ مماثل پسٹن اور سیل سیٹ بغیر کسی بڑھے کے بار بار اوپر نیچے ہونے والے چکروں میں دباؤ کو مستحکم رکھتا ہے۔

  • C
    کم تیل کا رساو، کم لباس

    آپٹمائزڈ سیل ڈھانچہ دھول بھرے گودام اور مرطوب ماحول میں رساو کو کم کرتا ہے۔ کم دیکھ بھال کی فریکوئنسی براہ راست آپریٹنگ لاگت کو کم کرتی ہے۔

  • D
    بفر ڈیوائس کا تحفظ

    جدید ماڈلز سٹروک کے اختتام پر پسٹن کو سست کر دیتے ہیں، نازک کارگو پر سخت اثر کو روکتے ہیں اور مستول اور خود سلنڈر کے لباس کو کم کرتے ہیں۔

  • E
    OEM کی حمایت

    فورک لفٹ برانڈ اور ماڈل یا ڈرائنگ نمبر بھیجیں۔ Raydafon ریورس انجینئرز، نمونے اور ایک ہی ڈرائنگ پر ایک حسب ضرورت بیچ کا حوالہ دیتے ہیں۔

  • F
    فیکٹری براہ راست فراہمی

    ننگبو میں Raydafon کے اپنے پلانٹ میں تیار کیا گیا۔ صارفین فروخت کے بعد تیز ردعمل اور مستحکم بیچ کوالٹی کے ساتھ، مینوفیکچرر کے ساتھ براہ راست ڈیل کرتے ہیں۔

جہاں فورک لفٹ لفٹ سلنڈر استعمال کیے جاتے ہیں۔

گودام کی لوڈنگ اور ان لوڈنگ

کنٹینر لوڈنگ، پیلیٹ چننا اور شیلف ٹرانسفر۔ ریسپانسیو لفٹ کنٹرول معیاری پیلیٹ بوجھ کو سنبھالنے کی رفتار کو تیز کرتا ہے۔

فیکٹری لفٹنگ آپریشنز

بھاری یا بے قاعدہ صنعتی بوجھ جہاں آپریٹر کو اسٹیکنگ کے لیے مستول کے اوپر ٹھیک اونچائی کنٹرول کی ضرورت ہوتی ہے۔

پورٹ اور لاجسٹکس ٹرن اوور

مسلسل بھاری سائیکل ماحول. بفر ڈیوائس اور کم پہننے والی مہریں سلنڈر کو فی شفٹ ہزاروں چکروں میں چلتی رہتی ہیں۔

آفٹر مارکیٹ اور اسپیئر پارٹس

فورک لفٹ ڈیلرز اور آفٹر مارکیٹ سپلائرز جنہیں مقبول ٹرک ماڈلز کے لیے قابل اعتماد OEM کے مساوی لفٹ سلنڈر کی ضرورت ہے۔ اسٹاک اور کسٹم پروڈکشن دونوں دستیاب ہیں۔

آرڈر کی تفصیلات شیٹ

مطابقت
الیکٹرک اور ڈیزل فورک لفٹ
کام کا دباؤ
17.5-18.1 ایم پی اے
بور کا قطر
Φ56 سے Φ60 ملی میٹر
چھڑی کا قطر
Φ45 ملی میٹر
اسٹروک
1500 سے 1505 ملی میٹر
تنصیب کا فاصلہ
1658 سے 1808 ملی میٹر
یونٹ وزن
32.6 سے 50 کلوگرام
پورٹ / انٹرفیس
جی 1/2, M22×1.5
بفر ڈیوائس
اثرات سے پاک فل اسٹروک اسٹاپ کے لیے جدید ماڈلز پر دستیاب ہے۔
سیل کرنا
تیل کی رساو اور پہننے کو کم کرنے کے لیے سگ ماہی کی انگوٹی کی ساخت کو بہتر بنایا گیا ہے۔
حسب ضرورت
حسب ضرورت بور، اسٹروک، پورٹ کی قسم، OEM پیکیجنگ اور نجی لیبل
MOQ
50 یونٹ فی ماڈل
بلک لیڈ ٹائم
جمع اور ڈرائنگ کی منظوری کے 25-35 دن بعد
کوٹیشن کی بنیاد
فورک لفٹ ماڈل اور ٹنج، مطلوبہ اسٹروک، پورٹ سائز، مقدار، منزل کی بندرگاہ

Raydafon کے ذریعے آپ کا آرڈر کیسے چلتا ہے۔

01

درخواست مختصر

فورک لفٹ برانڈ اور ماڈل، ٹنیج، مطلوبہ اسٹروک، پورٹ سائز، مقدار اور منزل کی بندرگاہ بھیجیں۔

02

ماڈل کا انتخاب

Raydafon تصدیق کرتا ہے کہ آیا معیاری ماڈل (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) فٹ بیٹھتا ہے، یا اگر اپنی مرضی کے مطابق تعمیر کی ضرورت ہے۔

03

نمونہ اور ڈرائنگ کی منظوری

اپنی مرضی کے مطابق تعمیرات کے لیے، Raydafon OEM حصے کو ریورس انجنیئر کرتا ہے، ایک نمونہ تیار کرتا ہے، اور خریدار کے ساتھ بور، اسٹروک، تنصیب کے فاصلے اور بندرگاہ کے طول و عرض کی تصدیق کرتا ہے۔

04

باڈی اور راڈ مشیننگ

اعلی طاقت والے اسٹیل سلنڈر باڈی کو رواداری کے لیے پیش کیا جاتا ہے۔ پسٹن راڈ گراؤنڈ ہے اور پہننے کی مزاحمت کے لیے سخت کروم چڑھایا گیا ہے۔

05

اسمبلی اور بفر ٹیوننگ

پسٹن، سیل، گائیڈ بش اور بفر ڈیوائس کو جمع کیا جاتا ہے۔ بفر اسٹروک کو ٹیون کیا گیا ہے لہذا اسٹاپ درجہ بندی کے دباؤ پر اثر سے پاک ہے۔

06

پیکنگ اور شپمنٹ

سلنڈروں کو لکڑی کے کیسز میں اینٹی زنگ آئل اور حفاظتی اینڈ کیپس کے ساتھ پیک کیا جاتا ہے۔ پیکنگ لسٹ، انوائس اور معائنہ رپورٹ کے ساتھ سمندر، ہوا یا ایکسپریس کے ذریعے بھیج دیا گیا۔

دستاویزی اور کوالٹی سپورٹ

  • ✓
    مواد کا سرٹیفکیٹ

    سلنڈر باڈی اور راڈ میٹریل سرٹیفکیٹ، سیل کمپاؤنڈ ڈیٹا شیٹ ہر کھیپ کے ساتھ فراہم کی جاتی ہے۔

  • ✓
    پریشر ٹیسٹ کی رپورٹ

    پیکنگ سے پہلے ریٹیڈ پریشر پر ہر سلنڈر کا پریشر ٹیسٹ کیا جاتا ہے۔ رساو، اسٹروک کی ہمواری اور پورٹ فٹنگ ریکارڈ کی جاتی ہے۔

  • ✓
    جہتی معائنہ کا ریکارڈ

    بور، راڈ، اسٹروک، تنصیب کا فاصلہ اور بندرگاہ کے طول و عرض آرڈر کردہ تفصیلات یا کسٹمر ڈرائنگ کے خلاف ریکارڈ کیے گئے ہیں۔

  • ✓
    برآمد پیکنگ

    اینٹی زنگ آئل اور حفاظتی اینڈ کیپس کے ساتھ لکڑی کا کیس۔ سلنڈر کے بڑے بیچوں کو سمندری مال برداری کے لیے پیلیٹائز اور پٹا دیا گیا ہے۔

اکثر پوچھے گئے سوالات

فورک لفٹ لفٹ سلنڈر کیا ہے؟

فورک لفٹ لفٹ سلنڈر مستول پر نصب عمودی ہائیڈرولک سلنڈر ہے جو فورک کیریج کو اوپر اور نیچے کرتا ہے۔ یہ ہائیڈرولک پریشر کو عمودی محور کے ساتھ لکیری حرکت میں تبدیل کرتا ہے، اور ٹیلٹ سلنڈر اور اسٹیئرنگ سلنڈر کے ساتھ فورک لفٹ پر تین بنیادی ہائیڈرولک سلنڈروں میں سے ایک ہے۔

لفٹ سلنڈر اور ٹیلٹ سلنڈر میں کیا فرق ہے؟

لفٹ سلنڈر عمودی طور پر حرکت کرتا ہے اور فورک کیریج کی اونچائی کو کنٹرول کرتا ہے۔ جھکاؤ کا سلنڈر افقی طور پر حرکت کرتا ہے اور مستول کے آگے اور پیچھے والے زاویہ کو کنٹرول کرتا ہے۔ بوجھ اٹھانے یا پوزیشن میں رکھتے وقت دونوں ایک ساتھ کام کرتے ہیں۔ Raydafon دونوں پیدا کرتا ہے، اور جھکاؤ سلنڈر سائٹ پر الگ سے درج ہے۔

یہ سلنڈر کس کام کے دباؤ کو سنبھالتا ہے؟

ماڈل پر منحصر ہے، کام کرنے کا دباؤ 17.5 MPa یا 18.1 MPa ہے۔ بور اور راڈ کے طول و عرض اس دباؤ کی حد سے مماثل ہیں، لہذا سلنڈر مسلسل لفٹنگ سائیکل کے تحت دباؤ کو مستحکم رکھتا ہے۔

کون سا مواد اور مہریں استعمال کی جاتی ہیں؟

سلنڈر باڈی اور پسٹن راڈ اعلیٰ طاقت والے سٹیل سے بنے ہیں۔ سیل سیٹ پہننے کے لیے مزاحم کمپاؤنڈ کا استعمال کرتا ہے جس میں سگ ماہی کی انگوٹی کی بہترین ساخت ہے۔ یہ ڈھانچہ تیل کے رساو اور لباس کو کم کرتا ہے، جو دھول بھرے گودام یا مرطوب ماحول میں سروس کی زندگی کو بڑھاتا ہے۔

بفر ڈیوائس کیا ہے اور اس سے فرق کیوں پڑتا ہے؟

Raydafon کے جدید ماڈلز پر، سلنڈر میں اسٹروک کے آخر میں ایک بفر ڈیوائس ہوتا ہے۔ جب کانٹا مستول کے اوپر پہنچ جاتا ہے تو بفر پسٹن کو سست کر دیتا ہے اس لیے کوئی سخت 'کلنگ' یا کمپن نہیں ہوتی ہے۔ یہ نازک کارگو کی حفاظت کرتا ہے اور مستول اور خود سلنڈر پر اثر کے لباس کو کم کرتا ہے۔

یہ کون سے فورک لفٹ کے ساتھ مطابقت رکھتا ہے؟

پانچ معیاری ماڈلز عام الیکٹرک اور ڈیزل فورک لفٹ ایپلی کیشنز کا احاطہ کرتے ہیں۔ تنصیب کا فاصلہ 1658 ملی میٹر سے 1808 ملی میٹر تک ہے، لہذا زیادہ تر معیاری ماسٹوں میں مماثل ماڈل ہوتا ہے۔ OEM ماسٹ یا پرانے ٹرکوں کے لیے، Raydafon حسب ضرورت بور، اسٹروک اور تنصیب کے فاصلے کو سپورٹ کرتا ہے۔

MOQ اور لیڈ ٹائم کیا ہے؟

MOQ فی ماڈل 50 یونٹ ہے۔ بلک لیڈ ٹائم ڈپازٹ اور ڈرائنگ کی منظوری کے بعد 25-35 دن ہے، ماڈل کی پیچیدگی اور آرڈر کی مقدار پر منحصر ہے۔

میں کوٹیشن کی درخواست کیسے کروں؟

اپنا فورک لفٹ ماڈل اور ٹنیج، مطلوبہ اسٹروک، پورٹ سائز، مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon ماڈل کی تصدیق کرے گا یا اپنی مرضی کے مطابق تعمیر کو ڈیزائن کرے گا، پھر لیڈ ٹائم اور پیکنگ کی تفصیلات کے ساتھ FOB ننگبو کوٹیشن پیش کرے گا۔

کسٹم فورک لفٹ لفٹ سلنڈر کو ماخذ کرنے کے لیے تیار ہیں؟

اپنا فورک لفٹ ماڈل اور ٹنیج، مطلوبہ اسٹروک، پورٹ سائز اور آرڈر کی مقدار بھیجیں۔ Raydafon معیاری ماڈل کی تصدیق کرے گا یا اپنی مرضی کے مطابق تعمیر کو ڈیزائن کرے گا، پھر لیڈ ٹائم اور پیکنگ کی تفصیلات کے ساتھ FOB ننگبو کوٹیشن پیش کرے گا۔
