SWP-G سپر شارٹ فلیکس ٹائپ یونیورسل جوائنٹ کپلنگ

SWP-G سپر شارٹ فلیکس ٹائپ یونیورسل جوائنٹ کپلنگ

Raydafon کی SWP-G سپر شارٹ فلیکس ٹائپ یونیورسل جوائنٹ کپلنگ بالکل وہی ہے جس کی آپ تلاش کر رہے ہیں۔ یہ خاص طور پر ان کمپیکٹ سیٹ اپس کے لیے بنایا گیا ہے جہاں ہر انچ کا شمار ہوتا ہے، آپ کی ضرورت کی طاقت کو کم کیے بغیر۔


سخت جگہوں اور بھاری مشینری کے لیے ہائی-ٹارک کپلنگ

جب تعمیراتی سامان یا زرعی کٹائی کرنے والوں کو ایک کی ضرورت ہوتی ہے۔عالمگیر مشترکہ جوڑےجو کہ تنگ جگہوں پر فٹ بیٹھتا ہے لیکن پھر بھی بڑا ٹارک فراہم کرتا ہے، Raydafon SWP-G اس کام کے لیے بنایا گیا ہے۔ انتہائی مختصر ڈیزائن، لچکدار عنصر، اور 224 kN·m تک کا ٹارک — کارکردگی پر کوئی سمجھوتہ نہیں۔

225–350ملی میٹر

Gyration قطر

224kN·m

زیادہ سے زیادہ ٹارک

5°

کونیی غلط ترتیب

ISO 9001

معیار کا معیار

کومپیکٹ پاور

انتہائی مختصر، سخت اسمبلیوں کے لیے بنایا گیا ہے۔

"سپر شارٹ" ڈیزائن صرف ایک لیبل نہیں ہے - یہ تنگ جگہوں پر نچوڑ دیتا ہے جہاں دوسرے جوڑے نہیں پہنچ سکتے ہیں۔ Gyration قطر 225mm سے 350mm درمیانی سائز کے بھاری سامان میں فٹ بیٹھتا ہے۔

ایک مختصر فلیکس یونیورسل جوائنٹ کپلنگ کے طور پر، یہ 224 kN·m تک ٹارک لے جانے کے دوران 5 ڈگری زاویہ کی غلط ترتیب کو سنبھالتا ہے۔ بلٹ ان لچکدار عنصر جھٹکے اور کمپن کو بھگا دیتا ہے تاکہ دوسرے حصے پہن نہ سکیں۔

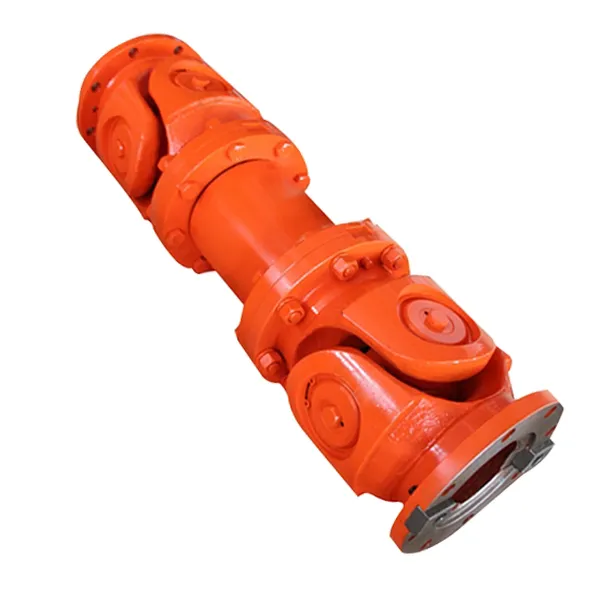

Raydafon SWP-G super short flex type universal joint coupling

مصنوعات کی تفصیلات

SWP225G سے SWP350G تک پانچ معیاری ماڈل۔ ٹارک کی حد 56 kN·m سے 224 kN·m تک ہے۔ درخواست پر اپنی مرضی کے سائز دستیاب ہیں۔

ماڈل ڈی (ملی میٹر) Tn (kN·m) Tf (kN·m) β≤ L (ملی میٹر) ایم (کلوگرام)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

نوٹ: نشان زد کرنے کی مثال — gyration قطر D=315mm، قسط کی لمبائی L=620mm، G قسم مختصر بغیر فلیکس کی قسم: SWP315GX620 کپلنگ۔

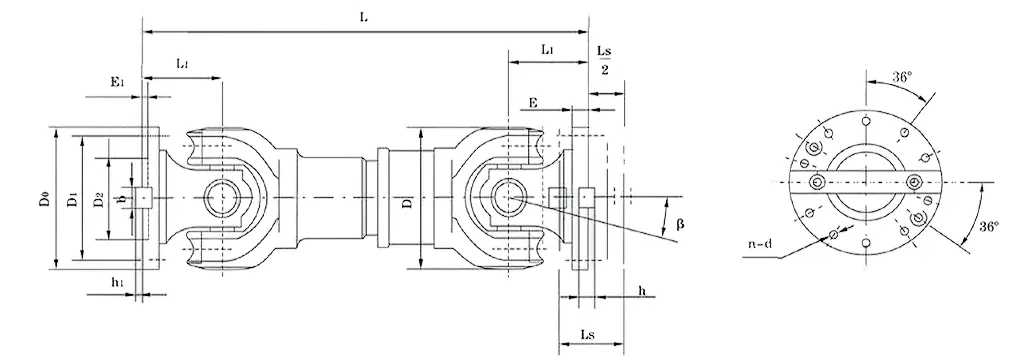

SWP-G coupling dimension drawing

پروڈکٹ کی درخواست

تنگ جگہوں کے لیے بنایا گیا ہے جہاں آپ کو لچک اور طاقت دونوں کی ضرورت ہے۔ بھاری حصوں کے بغیر خالی جگہوں پر ٹارک کو مؤثر طریقے سے منتقل کرتا ہے، یہاں تک کہ جب شافٹ بالکل سیدھ میں نہ ہوں۔

تعمیراتی سامان

کھدائی کرنے والوں اور لوڈرز کے پاس تنگ جگہیں ہوتی ہیں جہاں پرزے آپس میں مل جاتے ہیں۔ SWP-G بالکل فٹ بیٹھتا ہے، کمپن کو بھگوتا ہے اور مسلسل حرکت کو سنبھالتا ہے۔

زرعی مشینری

ناہموار کھیتوں میں ہل چلانے والے ٹریکٹر اور کھردری جگہوں پر فصل کاٹنے والے۔ آف روڈ کام سے زاویہ کی غلط ترتیب کو ایڈجسٹ کرتا ہے، لباس کو کم کرتا ہے۔

میرین سیٹ اپ

کشتیوں پر انجن کے سخت کمپارٹمنٹ۔ سنکنرن مزاحم تعمیر کھارے پانی اور لہروں اور پروپلشن سے متحرک بوجھ کو سنبھالتی ہے۔

قابل تجدید توانائی

ونڈ ٹربائنز اور سولر ٹریکرز کو محدود جگہوں پر درست کنٹرول کی ضرورت ہوتی ہے۔ تھوڑا سا ردعمل اور کم دیکھ بھال کے ساتھ اعلی ٹارک۔

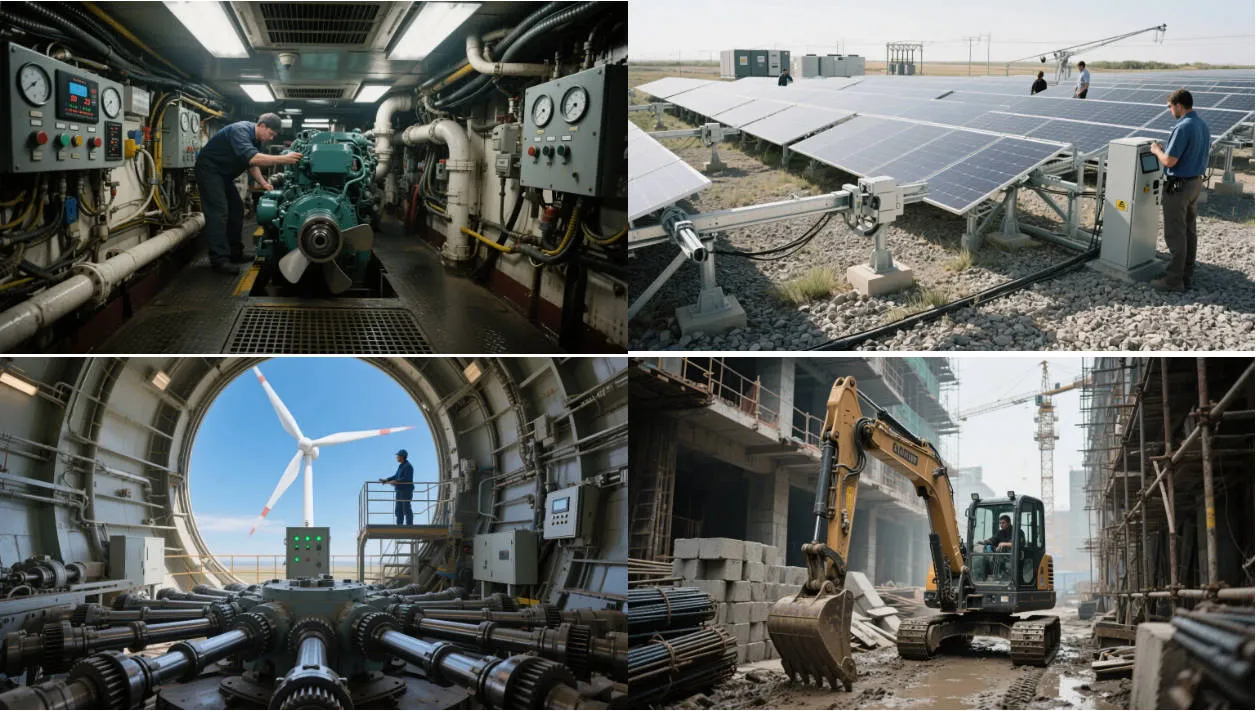

SWP-G coupling applications

مصنوعات کی خصوصیات

کومپیکٹ بلڈ، ہائی ٹارک، پائیدار مواد، اور سنکنرن مزاحمت — مطالبہ کرنے والے ماحول میں مسلسل ڈیوٹی کے لیے تیار کیا گیا ہے۔

ہائی ٹارک فلیکس عنصر

اعلی درجے کے فلیکس عناصر کارکردگی پر سمجھوتہ کیے بغیر بڑی کونیی غلطیوں کو ہینڈل کرتے ہیں۔ متحرک ماحول کے لیے مثالی جہاں شافٹ شفٹ ہوتے ہیں۔

پائیدار مواد

اعلی طاقت والے اسٹیل اور کانسی کے اجزاء نان اسٹاپ آپریشن کے دوران پہننے اور تھکاوٹ کے خلاف مزاحمت کرتے ہیں۔ بجلی کی ترسیل کو مستحکم رکھنے کے لیے جھٹکے لگائیں۔

تیز تنصیب

بولٹڈ یا کلیڈ کنکشن تیزی سے منسلک ہوتے ہیں اور دیکھ بھال کا وقت کم کرتے ہیں۔ محوری حرکات کو اچھی طرح سے ہینڈل کرتا ہے - پرزوں کی شفٹ کے طور پر کوئی پھسلنا یا غلط فٹنگ نہیں ہوتی۔

سنکنرن مزاحمت

حفاظتی کوٹنگز کھارے پانی اور سخت ماحول میں کھڑے ہیں۔ پروپلشن سسٹمز کے لیے سمندری یونیورسل جوائنٹ کپلنگ کے طور پر بہت اچھا کام کرتا ہے۔

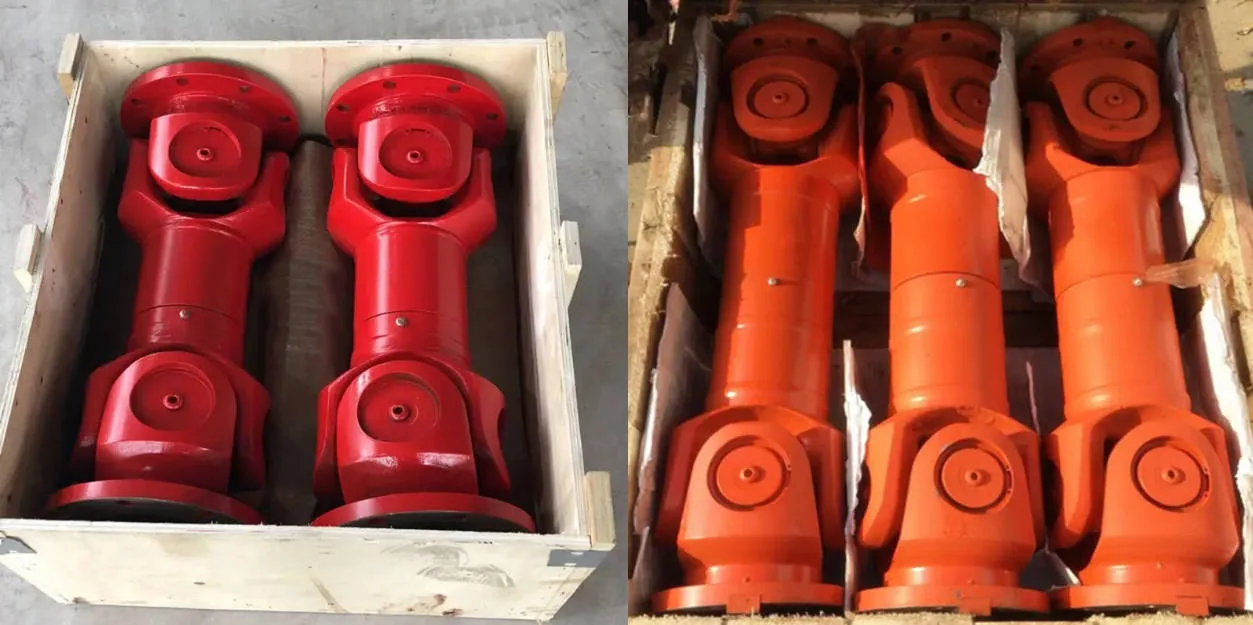

SWP-G coupling features

یہ کیسے کام کرتا ہے۔

لچکدار ٹارک ٹرانسمیشن - شافٹ کے درمیان ایک پل جو کنکشن کو توڑے بغیر تھوڑا سا حرکت کر سکتا ہے۔

ان پٹ شافٹ گھماؤ ان پٹ شافٹ لچکدار عنصر کو گھومتا اور منتقل کرتا ہے۔
لچکدار عنصر موڑتا ہے۔ Elastomeric عناصر توانائی کو ضائع کیے بغیر کونیی، محوری اور شعاعی شفٹوں کو سنبھالتے ہیں۔
ٹارک آؤٹ پٹ شافٹ میں منتقل ہوتا ہے۔ لچکدار عنصر صرف کافی موڑ کر آؤٹ پٹ شافٹ میں ٹارک لے جاتا ہے — کوئی جھٹکا نہیں، کوئی اچانک رک جانا نہیں۔
کمپن جذب سمندری ماحول یا کھردرے خطوں میں، فلیکس ڈیزائن کمپن اور جھٹکوں کو بھگا دیتا ہے، سروس کی زندگی کو بڑھاتا ہے۔

کسٹمر کے جائزے

پروڈکشن میں SWP-G استعمال کرنے والے انجینئرز اور دیکھ بھال کرنے والی ٹیموں کے تاثرات۔

⭐⭐⭐⭐⭐

"یہ مشکل ہے، بغیر پسینے کے زیادہ ٹارک والے کاموں کو سنبھالتا ہے۔ مہینوں کی دوڑ کے بعد، ہم نے بمشکل کوئی لباس دیکھا ہے۔"

لی جیان - سینئر انجینئر، شنگھائی صنعتی آلات

⭐⭐⭐⭐⭐

"ہم نے اپنے پرانے، بڑے جوڑے کو تبدیل کر دیا ہے۔ بجلی کی منتقلی ہموار اور مستحکم ہے، اور دیکھ بھال کے اخراجات کم ہو گئے ہیں۔"

ایملی واکر - ٹیکنیکل ڈائریکٹر، نیویارک مینوفیکچرنگ سلوشنز

⭐⭐⭐⭐⭐

"چھوٹا سائز ہمارے سخت سیٹ اپ میں فٹ بیٹھتا ہے، اور لچکدار ڈیزائن آپریشنز کو ہموار رکھتا ہے۔ دیکھ بھال میں کم سر درد۔"

اینڈریا روسی - آپریشنز مینیجر، میلان انجینئرنگ

⭐⭐⭐⭐⭐

"بھاری بوجھ کے باوجود، کارکردگی مستقل رہتی ہے۔ ہماری پروڈکشن لائن کی کارکردگی اب بہت زیادہ ہے۔"

ژاں کلاڈ لیفیور - مینٹیننس سپروائزر، لیون مکینیکل ورکس

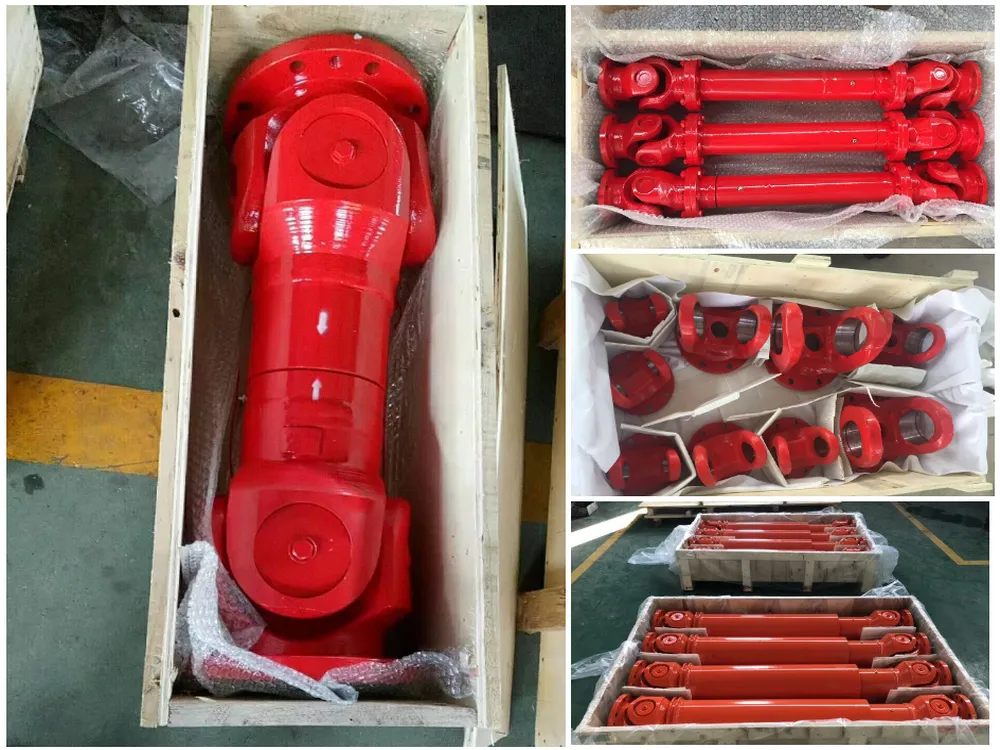

Raydafon universal joint coupling factory

اپنے آلات کے لیے SWP-G کپلنگ کی ضرورت ہے؟

ہمیں اپنا جیریشن قطر، ٹارک کی ضرورت، تنصیب کی لمبائی اور درخواست بھیجیں۔ ہماری ٹیم صحیح ماڈل کی تصدیق کرے گی اور ایک موزوں حل فراہم کرے گی۔
