ڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹ
  • ڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹ
  • ڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹ

ڈسک موور 1340 کے لیے سلپ کلچ PTO شافٹ

ڈسک موور 1340 / ہیسٹن 1340 اور 1345 کے لیے تھوک متبادل سلپ کلچ PTO شافٹ۔ 55N ڈبل سی وی اسمبلی ٹریکٹر کی طرف 80 ڈگری سی وی جوائنٹ اور ڈسک بائن سائیڈ پر 50 ڈگری سی وی جوائنٹ کی جگہ لے لیتی ہے۔ ٹریکٹر کا کنکشن عام طور پر 1.375-21 ہوتا ہے۔ لاگو کنکشن 1.50" راؤنڈ کلیمپ ہے؛ تعمیر میں 1-3/8" 6-اسپلائن اینڈز استعمال ہوتے ہیں۔ ڈبل پلیٹ رگڑ کلچ 2,800 N·m سلپ ٹارک پر سیٹ ہے اور اوور لوڈ ہونے کے بعد دوبارہ لگ جاتا ہے۔ حصہ نمبر 14656849، 82-14656849 اور 83-14656849 مکمل اسمبلی، نصف اور ٹریکٹر آدھے کو لاگو کرنے کے لیے درج ہیں۔ مطابقت میں Hesston 1340/1345، CaseIH 8312 کو منتخب کریں، Massey Ferguson PTD 12 اور New Idea 5512 شامل ہیں۔ پارٹ نمبر اور کنکشن سائز کی تصدیق ہونے کے بعد MOQ، حسب ضرورت اور لیڈ ٹائم فی آرڈر کوٹ کیا جاتا ہے۔

تھوک OEM تبدیلی · ڈسک موور ڈرائیو لائن

ڈسک موور 1340 کے لیے تھوک سلپ کلچ PTO شافٹ — تفصیلات، MOQ، حسب ضرورت اور ہیسٹن 1340/1345 اور ہم آہنگ ڈسک موورز کے لیے لیڈ ٹائم

یہ ڈسک موور 1340 اور ہیسٹن 1340/1345 گروپ کے لیے متبادل پرچی کلچ PTO شافٹ ہے۔ صفحہ بنایا گیا ہے۔ تین چیکوں کے ارد گرد جو فیصلہ کرتے ہیں کہ آیا شافٹ فٹ بیٹھتا ہے: ہر طرف CV جوائنٹ اینگل، ٹریکٹر اور کنکشن سائز، اور سلپ ٹارک جو ڈسک بائن گیئر باکس کی حفاظت کرتا ہے۔ مکمل کے لیے پارٹ نمبر اسمبلی، عمل درآمد کا نصف اور ٹریکٹر کا نصف نیچے درج ہے تاکہ آپ پہلے سے موجود یونٹ سے مل سکیں ایک کوٹیشن کی درخواست

تھوک کوٹیشنفی حکم
MOQحکم کے مطابق حوالہ دیا گیا۔
حسب ضرورتڈرائنگ پر مبنی
لیڈ ٹائمحکم کے مطابق حوالہ دیا گیا۔

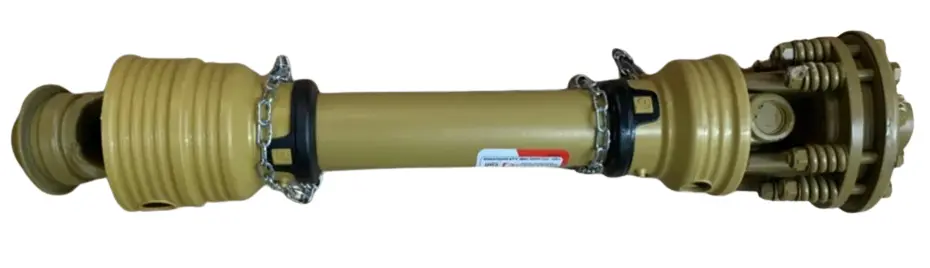

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
سلپ کلچ کے ساتھ 55N ڈبل CV اسمبلی مکمل کریں — ٹریکٹر سائیڈ 80-ڈگری CV، ڈسک بائن سائیڈ 50-ڈگری CV۔

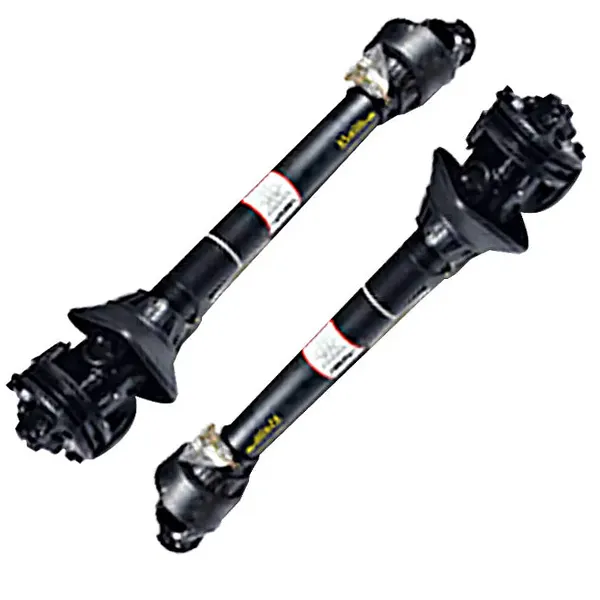

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
کلچ اور جوئے کی تفصیل — ڈبل پلیٹ رگڑ کلچ اور 1-3/8 انچ 6-اسپلائن اینڈ۔
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV مشترکہ زاویہ حوالہ — 80-ڈگری ٹریکٹر سائیڈ اور 50-ڈگری ڈسک بائن سائیڈ۔

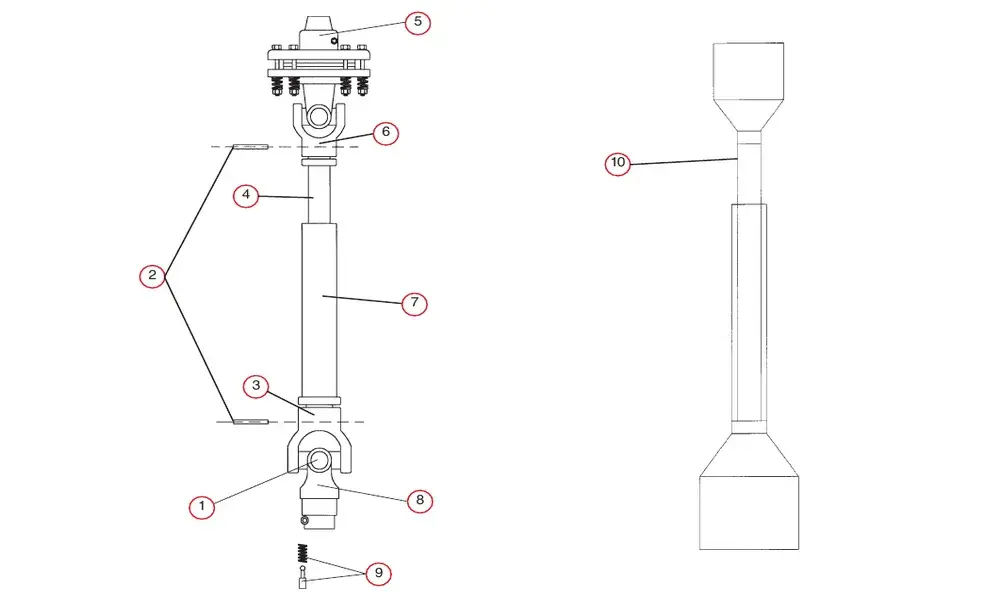

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
پھٹنے والے حصوں کا منظر — کراس کٹ، ٹیوب یوکس، سلپ کلچ اسمبلی اور حفاظتی شیلڈ۔
  • ہیسٹن1340/1345
  • کیس آئی ایچ8312 کو منتخب کریں۔
  • میسی فرگوسنپی ٹی ڈی 12
  • نیا آئیڈیا۔ 5512
  • 55Nڈبل سی وی
  • 2,800 N·mپرچی torque

ڈرائیو لائن اور کلچ

اصل سامان کا حوالہ
55N
ٹریکٹر سائیڈ CV زاویہ
80 ڈگری
ڈس بائن سائیڈ CV زاویہ
50 ڈگری
ان پٹ شافٹ
عام طور پر 1.50" راؤنڈ
ٹریکٹر/عملی ختم
1-3/8" 6-سپلائن
ٹریکٹر کنکشن 14656849
1.375-21
کنکشن کو نافذ کریں۔
1.5" RD کلیمپ
سلپ کلچ کی قسم
ڈبل پلیٹ رگڑ
پرچی torque
2,800 N·m
اوورلوڈ پر بجلی منقطع
0.3 سیکنڈ کے اندر
پرچی کے بعد خود کو دوبارہ ترتیب دیں۔
30 سیکنڈ کے اندر

تعمیر اور تحفظ

شافٹ مواد
40 کروڑ مصر دات اسٹیل
سطح کا علاج
Dacromet مخالف زنگ
نمک سپرے مزاحمت
1,000 گھنٹے سے زیادہ
مہر کا انتظام
تین ہونٹ کنکال تیل مہر + مقناطیسی چپ ہٹانے کی انگوٹی
دھول تحفظ
مکمل طور پر بند ڈسٹ کور
آلودگی کا حوالہ
ISO 4406 18/16 ریت، دھول اور اوس میں 500 گھنٹے کے بعد
بلیڈ کی رفتار کا حوالہ
1,800–2,200 rpm
نم کرنا
ہائیڈرولک ڈیمپنگ + اسپرنگ پری لوڈ
پہننے کا اشارہ
بصری لباس کے اشارے کی انگوٹی
ایندھن کی کھپت کا حوالہ
فراہم کردہ مواد میں 12 فیصد کمی

پارٹ نمبر ٹیبل — مکمل اسمبلی اور آدھے حصے

55N ڈبل سی وی اسمبلی اور ہاف شافٹ پارٹ نمبر
پارٹ نمبر ٹریکٹر نافذ کرنا تفصیل
14656849 1.375-21 1.5" RD کلیمپ 55N 80x50 ڈبل سی وی
82-14656849 کوئی نہیں 1.5" RD کلیمپ 55N 50 ڈگری CV نصف (نافذ کریں)
83-14656849 1.375-21 کوئی نہیں 55N 80 ڈگری سی وی آدھا (ٹریکٹر)

جب دونوں حصوں کو تبدیل کیا جا رہا ہو تو مکمل اسمبلی آرڈر کرنے کا حصہ نمبر ہے۔ اگر صرف ٹریکٹر آدھا یا نافذ کرنے والا نصف پہنا ہوا ہے، نصف شافٹ نمبر ایک ہے جو مماثل ہے۔ دونوں حصوں کو الگ الگ درج کیا گیا ہے کیونکہ CV زاویہ ٹریکٹر سائیڈ اور ڈسک بائن سائیڈ کے درمیان مختلف ہے۔ دیگر ڈسک موور ایپلی کیشنز کے لیے، دیکھیںڈسکبینز کے لیے پی ٹی او شافٹزمرہ

پروڈکٹ کے حصے - سروس کی تبدیلی کے لیے حوالہ نمبر

سروس پارٹس بذریعہ حوالہ نمبر اور پارٹ نمبر کالم
حوالہ نہیں حصہ کا نام 147129 147134 147248
1 کراس کٹ 170015 170020 170020
2 رول پن 170120 170120 170120
3 فیمیل ٹیوب اینڈ یوک 151050 151070 151070
4 اندرونی ٹیوب 151090 151092 151092
5 پرچی کلچ اسمبلی — — —
6 Male Tube End Yoke 151045 151065 151065
7 بیرونی ٹیوب 151091 151093 151093
8 ٹریکٹر اینڈ یوک 151035 151055 151055
9 فوری منقطع پن 170110 170110 170110
10 سیفٹی شیلڈ 124310 124315 124315
10 سیفٹی شیلڈ یوروکارڈن 124311 124316 124316

حصوں کی میز انفرادی اجزاء کی خدمت کی تبدیلی کے لیے ہے۔ مکمل متبادل شافٹ کا آرڈر دیتے وقت، پچھلے جدول میں اسمبلی پارٹ نمبر استعمال کریں۔ وسیع ترپی ٹی او شافٹ رینجدیگر زرعی ڈرائیو لائن کی فہرست زمرے

کلچ برتاؤ - 2,800 N·m سیٹنگ کس چیز کی حفاظت کرتی ہے۔

عام کٹائی کے دوران

کلچ کی حالت
منگنی
ٹارک منتقل کیا گیا۔
2,800 N·m تک
بلیڈ کی رفتار کا حوالہ
1,800–2,200 rpm
نم کرنا
ہائیڈرولک + اسپرنگ پری لوڈ

ڈبل پلیٹ رگڑ کلچ اس وقت مصروف رہتا ہے جب ڈسک کاٹنے والا عام طور پر کاٹ رہا ہو۔ ہائیڈرولک ڈیمپنگ اور اسپرنگ پری لوڈ کے انتظام کا مقصد بلیڈ کی رفتار کو مستحکم رکھنا ہے جب ڈھلوان اور گیلے پر مزاحمت میں اتار چڑھاؤ آتا ہے زمین

جب کاٹنے والا پتھر یا جڑ سے ٹکراتا ہے۔

کلچ کی حالت
پھسلنا
پاور کٹ آف
0.3 سیکنڈ کے اندر
دوبارہ ترتیب دیں۔
30 سیکنڈ کے اندر خود کو دوبارہ ترتیب دینا
چیک پہنیں۔
بصری لباس کے اشارے کی انگوٹی

سلپ کلچ وہ حصہ ہے جو ڈسک بائن گیئر باکس کے بجائے جھٹکا لیتا ہے۔ خود کو دوبارہ ترتیب دینے والا موسم بہار رکاوٹ ختم ہونے کے بعد سسٹم ٹرانسمیشن کو بحال کرتا ہے، اور پہننے کے اشارے کی انگوٹی بصری حوالہ دیتی ہے جب کلچ پلیٹوں کو توجہ کی ضرورت ہوتی ہے۔

2,800 N·m سلپ ٹارک فراہم کردہ مصنوعات کے مواد میں بیان کردہ اعداد و شمار ہے۔ کے خلاف ترتیب کی تصدیق کریں۔ آرڈر کرنے سے پہلے ڈسک موور ماڈل اور ٹریکٹر PTO۔ مماثل نفاذ ڈرائیو لائن کے لیے، دیکھیںنیو ہالینڈ ڈس بائنس کے لیے پی ٹی او شافٹڈس بائن سائیڈ کنفیگریشنز کے لیے کراس ریفرنس کے طور پر صفحہ۔

اس سے پہلے کہ آپ کوٹیشن کی درخواست کریں۔

  1. کاٹنے والے ماڈل اور موجودہ پارٹ نمبر کی تصدیق کریں۔

    Disc Mower 1340, Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 اور New Idea 5512 فراہم کردہ مواد میں مطابقت کے حوالے ہیں۔ موجودہ شافٹ پارٹ نمبر متبادل کی تصدیق کا تیز ترین طریقہ ہے۔

  2. ٹریکٹر PTO اسپلائن کی تصدیق کریں۔

    مکمل اسمبلی 14656849 1.375-21 ٹریکٹر کنکشن کے ساتھ درج ہے۔ اگر ٹریکٹر مختلف PTO سٹب استعمال کرتا ہے، تو 83-14656849 یا اس کے مساوی کا استعمال کرتے ہوئے ٹریکٹر کے آدھے حصے کی الگ سے تصدیق کریں۔

  3. لاگو کنکشن کی تصدیق کریں۔

    مکمل اسمبلی میں اور نفاذ کے نصف 82-14656849 میں نافذ کرنے والے حصے کو 1.5" RD کلیمپ کے طور پر درج کیا گیا ہے۔ اگر ڈسک بائن ان پٹ ایک مختلف کلیمپ یا یوک استعمال کرتا ہے، تو آرڈر کرنے سے پہلے نفاذ کے نصف کی تصدیق کریں۔

  4. پرچی ٹارک اور کلچ کی حالت کی تصدیق کریں۔

    فراہم کردہ مواد میں کلچ 2,800 N·m پر سیٹ کیا گیا ہے۔ اگر موجودہ کلچ کو ایڈجسٹ کیا گیا ہے یا گھاس کاٹنے والا ایک مختلف گیئر باکس چلاتا ہے، تو تبدیلی کا حوالہ دینے سے پہلے موور مینوئل کے خلاف پرچی کی ترتیب کی تصدیق کریں۔

MOQ، حسب ضرورت اور لیڈ ٹائم فی آرڈر کا حوالہ دیا گیا ہے کیونکہ وہ اس بات پر منحصر ہیں کہ آیا آرڈر مکمل ہے۔ اسمبلی یا ہاف شافٹ، اور آیا کنکشن سائز معیاری پارٹ نمبرز سے میل کھاتا ہے۔ اس صفحہ پر کچھ نہیں ہے۔ ایک مقررہ MOQ یا لیڈ ٹائم کا عہد کرتا ہے جو مختلف کنفیگریشن کے لیے نہیں ہو گا۔ متعلقہ ڈرائیو لائن کے لیے زمرہ، دیکھیںفیڈ مکسر کے لیے پی ٹی او شافٹرینج

موور کا ماڈل اور موجودہ پارٹ نمبر بھیجیں۔

ڈسک موور ماڈل، موجودہ شافٹ پارٹ نمبر اور ٹریکٹر PTO اسپلائن بھیجیں۔ ہم تصدیق کریں گے کہ آیا مکمل اسمبلی 14656849، عمل درآمد نصف 82-14656849 یا ٹریکٹر نصف 83-14656849 درست ہے میچ کریں، اور اس کنفیگریشن کے لیے MOQ اور لیڈ ٹائم کے ساتھ ایک کوٹیشن جاری کریں۔
