کیس IH راؤنڈ بیلرز کے لیے PTO شافٹ
  • کیس IH راؤنڈ بیلرز کے لیے PTO شافٹکیس IH راؤنڈ بیلرز کے لیے PTO شافٹ
  • کیس IH راؤنڈ بیلرز کے لیے PTO شافٹکیس IH راؤنڈ بیلرز کے لیے PTO شافٹ

کیس IH راؤنڈ بیلرز کے لیے PTO شافٹ

کیس IH راؤنڈ بیلرز کے لیے PTO شافٹ — RB444, RB454, RB455A, RB464, RB554 اور RB564, علاوہ RB454 سائیلج اور RB454 روٹر کٹر ویریئنٹس کا احاطہ کرتا ہے۔ رگڑ کلچ کے ساتھ CAT4 اور CAT5 مستقل رفتار والی ڈرائیو لائنز؛ ان پٹ اسپلائن 1.375-6 یا 1.375-21 ٹریکٹر پر منحصر ہے؛ بجلی کی ضرورت 40–100 hp (30–75 kW)۔ کلچ ٹارک حوالہ جات 1,000 N·m (CAT3/S4) سے 1,800 N·m (CAT4/S6) تک۔ اپنا بیلر ماڈل اور ٹریکٹر PTO اسپلائن بھیجیں — ہم ڈرائیو لائن کیٹیگری، کلچ ٹارک اور شافٹ کی لمبائی کی تصدیق کرتے ہیں، اور 24 گھنٹے کے اندر فیکٹری کوٹ واپس کر دیتے ہیں۔

OEM تبدیلی · کیس IH RB سیریز

PTO شافٹ برائے کیس IH راؤنڈ بیلرز — CAT4 اور CAT5 مستقل رفتار ڈرائیو لائنز، 1.375-6 / 1.375-21 اسپلائن

گول بیلر PTO شافٹ دو طریقوں میں سے ایک میں ناکام ہو جاتا ہے: یونیورسل جوائنٹ موڑ کا زاویہ نہیں لے سکتا ہیڈ لینڈ، یا کلچ دائیں ٹارک پر نہیں پھسلتا اور گیئر باکس اس کے بجائے جھٹکا لگاتا ہے۔ یہ صفحہ کیس IH RB444, RB454, RB455A, RB464, RB554 کے لیے شافٹ سائز، مطلوبہ پاور اور کلچ پارٹ نمبرز کی فہرست دیتا ہے اور RB564 بیلرز، تاکہ آپ ایک متبادل شافٹ کو بیلر ماڈل سے ملا سکیں جو آپ اصل میں چلاتے ہیں۔

بیلر ماڈلز کا احاطہ کیا گیا۔

6 بیس ماڈل آر بی 444, RB454, RB455A, RB464, RB554, RB564 — علاوہ RB454 سائیلج اور RB454 روٹر کٹر کی مختلف اقسام۔

ڈرائیو لائن سائز

CAT4 / CAT5 رگڑ کلچ کے ساتھ مستقل رفتار ڈرائیو لائن۔ ان پٹ اسپلائن 1.375-6 یا 1.375-21 ٹریکٹر پر منحصر ہے۔

بجلی کی ضرورت

40-100 ایچ پی آر بی 444 پر 30 kW سے RB454 روٹر کٹر پر 75 kW تک۔ Full breakdown in the table below.

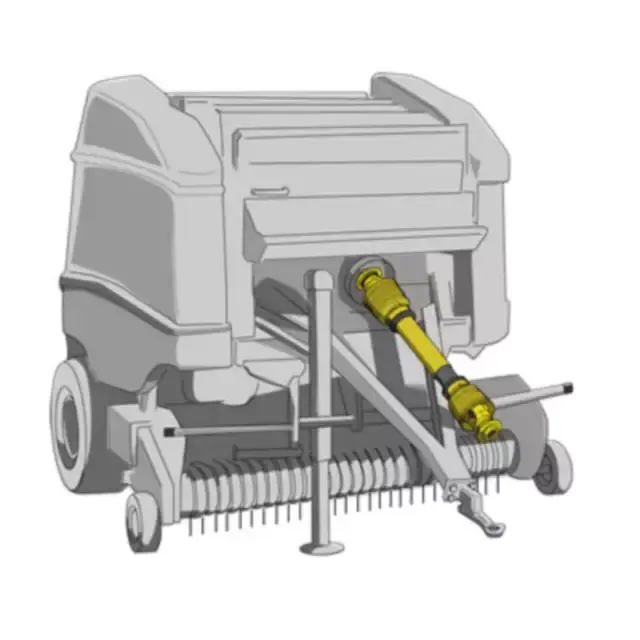

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO شافٹ اسمبلی - مستقل رفتار جوائنٹ، رگڑ کلچ اور 1.375-6 ان پٹ یوک۔

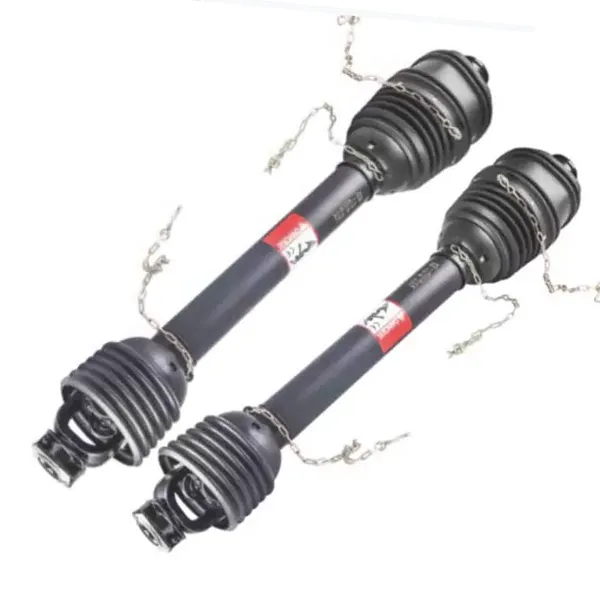

PTO shaft for Case IH round balers — clutch end and spline detail
کلچ اینڈ اور اسپلائن کی تفصیل — جوئے اور شیلڈ بیئرنگ کو فوری طور پر منقطع کریں۔

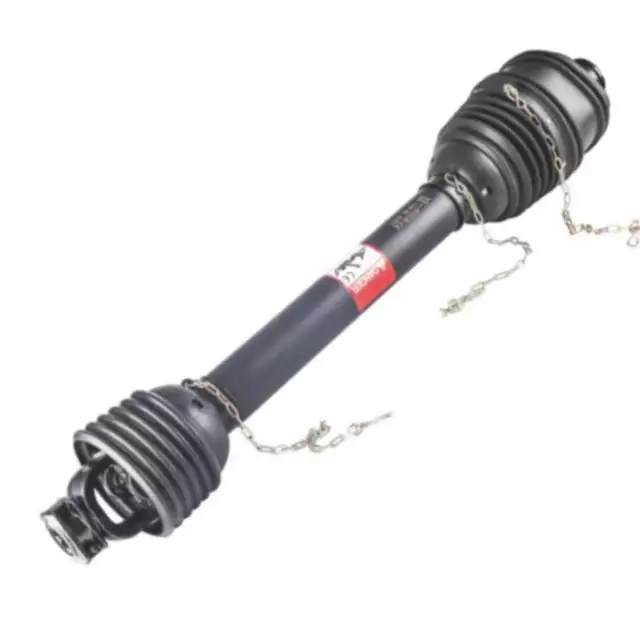

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
ان پٹ یوک کے اختیارات — 1.375-6 اور 1.375-21 اسپلائن، ٹریکٹر PTO سٹب سے مماثل۔

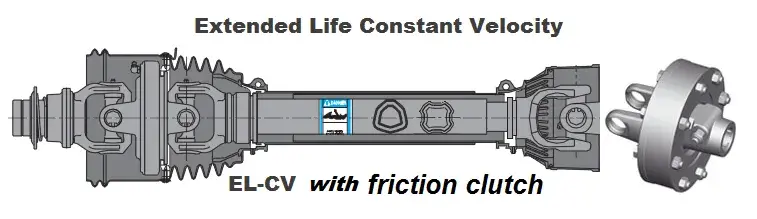

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
رگڑ کلچ اور شیئر بولٹ کنفیگریشن - سلپ پوائنٹ بیلر گیئر باکس کی حفاظت کرتا ہے۔

ماڈل ٹیبل — PTO شافٹ سائز اور مطلوبہ پاور بذریعہ بیلر

کیس IH راؤنڈ بیلر ماڈلز - شافٹ سائز اور PTO پاور کی ضرورت
بیلر ماڈل پی ٹی او شافٹ سائز PTO درکار ہے، hp (kW)
آر بی 444 CAT4 40 (30)
آر بی 454 CAT4 60 (45)
آر بی 454 سائیلج CAT4 65 (48)
آر بی 454 روٹر کٹر CAT5 100 (75)
RB455A CAT4 40 (30)
آر بی 464 CAT5 70 (52)
آر بی 554 CAT5 70 (52)
آر بی 564 CAT5 80 (60)

کیس IH ماڈل پر منحصر CAT4 یا CAT5 مستقل رفتار ڈرائیو لائنز کا مطالبہ کرتا ہے، رگڑ کلچ کے ساتھ۔ RB454 روٹر کٹر اس رینج میں واحد قسم ہے جس کے لیے 100 hp (75 kW) ان پٹ کے ساتھ CAT5 کی ضرورت ہوتی ہے۔ آپ کا ٹریکٹر اس اعداد و شمار سے نیچے ہے، آرڈر کرنے سے پہلے بیلر کی تعمیر کی تصدیق کریں۔

Constant velocity PTO shaft part number reference for Case IH round balers
مستقل رفتار PTO حوالہ — CAT3 بذریعہ CAT5، 540 اور 1000 rpm بنیادی حصہ نمبر۔

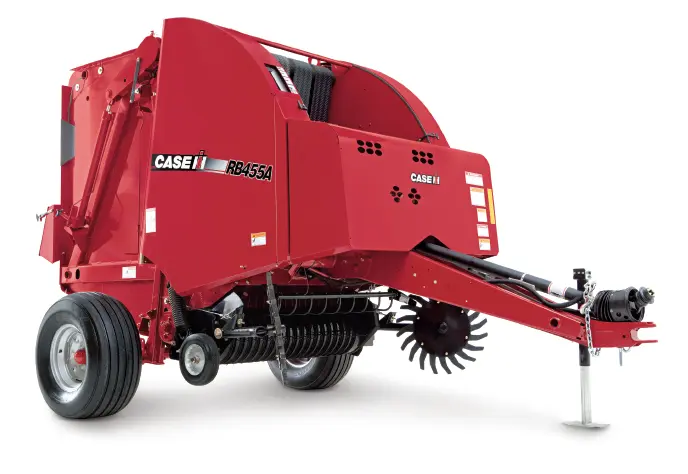

PTO shaft installed on a round baler in field operation
فیلڈ انسٹالیشن - بیلر ان پٹ پر شافٹ اینگل اور شیلڈ کلیئرنس۔

مستقل رفتار PTO اور کلچ پارٹ نمبرز

مستقل رفتار PTO - زمرہ اور ٹریکٹر اسپلائن کے لحاظ سے بنیادی حصہ نمبر
سی وی پی ٹی او ٹریکٹر سپلائن بنیادی حصہ نمبر
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 اسپلائن ان پٹ کے لیے FT رگڑ کلچ
یونیورسل سائز ٹارک (N·m) پارٹ نمبر
CAT3/S4 1,000 6QE344901R
CAT3/S4 1,000 635E41203R
CAT4/S6 1,800 663H53403R
CAT5/S8 1,450 6LM453003R

اوپر والے حصے کے نمبر شافٹ کو بیلر اور ٹریکٹر کے امتزاج سے ملانے کے لیے حوالہ جات ہیں۔ اگر آپ کی بیلر ایک مختلف آدھا استعمال کرتا ہے یا ٹریکٹر سٹب 1.750-20 اسپلائن ہے، ماڈل بھیجیں اور ہم کریں گے صحیح امتزاج کی تصدیق کریں۔ وسیع ترگول بیلرز کے لیے پی ٹی او شافٹرینج دیگر بیلر برانڈز کا بھی احاطہ کرتی ہے۔

کیا فیصلہ کرتا ہے کہ شافٹ فٹ بیٹھتا ہے اور رہتا ہے۔

  1. ڈرائیو لائن کیٹیگری کو بیلر ماڈل سے ملائیں۔

    CAT4 اور CAT5 اس حد میں قابل تبادلہ نہیں ہیں۔ RB444, RB454 اور RB455A CAT4 چلاتے ہیں۔ RB464، RB554 اور RB564 CAT5 چلاتے ہیں۔ RB454 روٹر کٹر کو بھی CAT5 کی ضرورت ہوتی ہے۔ ایک بیلر پر CAT4 شافٹ فٹ کرنا CAT5 کے لیے کالز جوائنٹ کو ہیڈ لینڈ اینگل پر انڈر ریٹیڈ چھوڑ دیتا ہے، جہاں زیادہ تر قبل از وقت ناکامی ہوتی ہے۔ شروع

  2. ان پٹ اسپلائن کو ٹریکٹر سے جوڑیں، بیلر سے نہیں۔

    بیلر سائیڈ کو عمل درآمد کے ذریعے طے کیا جاتا ہے، لیکن ٹریکٹر کی سائیڈ اس ٹریکٹر پر منحصر ہوتی ہے جسے آپ استعمال کر رہے ہیں۔ 1.375-6 عام 540 rpm اسٹب ہے۔ 1.375-21 1000 rpm سٹب ہے؛ 1.750-20 زیادہ طاقت پر ظاہر ہوتا ہے۔ ٹریکٹر ٹریکٹر کے ماڈل اور PTO سٹب کی تصویر بھیجنا اس بات کی تصدیق کرنے کا تیز ترین طریقہ ہے کہ کون سا یوک فٹ کرنا ہے۔ اگر آپ عمل درآمد ڈرائیو کو بھی اپ ڈیٹ کر رہے ہیں تو دیکھیںپی ٹی او شافٹمکمل رینج کے لیے زمرہ۔

  3. رگڑ کلچ کو بیلر پر سیٹ کریں، ٹریکٹر پر نہیں۔

    بیلر گیئر باکس کو جھٹکا لگانے سے پہلے رگڑ کلچ پھسلنے کے لیے موجود ہے۔ ایک کلچ بہت اونچا سیٹ ہے۔ جھٹکا براہ راست گیئر باکس میں منتقل کرے گا؛ بہت کم سیٹ کریں، یہ عام بیلنگ کے دوران پھسل جاتا ہے۔ ایف ٹی اوپر کلچ ٹیبل حوالہ ٹارک فی یونیورسل سائز دیتا ہے — CAT3/S4 کے لیے 1,000 N·m، کے لیے 1,800 N·m CAT4/S6 اور CAT5/S8 کے لیے 1,450 N·m۔

  4. ہیڈ لینڈ پر شافٹ اینگل اور شیلڈ کلیئرنس چیک کریں۔

    ایک مستقل رفتار جوائنٹ معیاری یونیورسل جوائنٹ کے مقابلے میں بڑے موڑنے والے زاویے کو برداشت کرتا ہے، لیکن ڈھال مکمل تالے میں ابھی بھی کلیئرنس کی ضرورت ہے۔ اگر شافٹ نیچے کی طرف جاتا ہے یا شیلڈ ڈرابار سے رابطہ کرتی ہے۔ ہیڈ لینڈ، درجہ بندی سے قطع نظر جوائنٹ جلد ناکام ہو جائے گا۔ اوپر کی تصویر ہدف کے زاویہ کو دکھاتی ہے۔ بیلر ان پٹ. دوسرے مینوفیکچررز کے بیلرز کے لیے،کرون راؤنڈ بیلرز کے لیے پی ٹی او شافٹصفحہ مساوی حوالہ پوائنٹس کی فہرست دیتا ہے۔

اپنا بیلر ماڈل اور ٹریکٹر PTO اسپلائن بھیجیں۔

ہمیں بیلر ماڈل (RB444 سے RB564) اور ٹریکٹر PTO سٹب (1.375-6، 1.375-21 یا 1.750-20) بتائیں۔ ہم کریں گے۔ ڈرائیو لائن کیٹیگری، کلچ ٹارک اور شافٹ کی لمبائی کی تصدیق کریں، اور فیکٹری سے براہ راست اقتباس واپس کریں - عام طور پر 24 گھنٹے کے اندر. اپنی مرضی کی لمبائی اور شیلڈ کی ترتیب دستیاب ہیں۔ اگر آپ کا عمل ایک استعمال کرتا ہے۔ غیر معیاری گیئر باکس،زرعی گیئر باکسرینج بھی متعلقہ ہو سکتی ہے۔
