KR100/125/155/130/160، 1500/1800، 1500V/1250 MC اور 1250/1550 کو کور کرنے والا کرون راؤنڈ بیلر PTO شافٹ۔ سائز 4 معیاری اور سائز 4 سی وی کے اختیارات 1.375-6 اسپلائن کے ساتھ 1210 شافٹ استعمال کرتے ہیں۔ سائز 6 CV 1500/1800 اور منتخب کردہ 1250/1500 کے لیے دستیاب ہے۔ 1500V/1250 MC 1.375-6 کے ساتھ 2380 یا 2480 CV استعمال کرتا ہے۔ کلچ کے اختیارات میں 1,000 N·m پر FT34، 1,000 N·m پر FT32، 1,450 N·m پر FT42، 1,050 یا 1,500 N·m پر K64/2 کٹ آؤٹ، اور 1,000 N·m پر FF1 شامل ہیں۔ CV کے بنیادی حصے نمبر CAT3/540 کے لیے 71R4121UCW07000 اور CAT4/540 کے لیے 71R6121UCW07000 ہیں، دونوں 1.375-6۔ بیلر ماڈل اور موجودہ شافٹ کنفیگریشن کی تصدیق ہونے کے بعد MOQ، حسب ضرورت اور لیڈ ٹائم فی آرڈر کا حوالہ دیا جاتا ہے۔
کرون راؤنڈ بیلرز کے لیے ہول سیل PTO شافٹ - تفصیلات، MOQ، حسب ضرورت اور KR100 سے 1800 اور ہم آہنگ عمارتوں کے لیے لیڈ ٹائم
کرون راؤنڈ بیلرز سب ایک ہی PTO شافٹ نہیں لیتے ہیں۔ KR100 سے KR160 گروپ میں سائز 4 ڈرائیو لائن استعمال ہوتی ہے، 1500
اور 1800 سائز 4 یا سائز 6 CV لے سکتے ہیں، 1500V اور 1250 MC 2380 یا 2480 CV استعمال کرتے ہیں، اور 1250/1550 چلتا ہے۔
سائز 4 CAT3 CV جبکہ کچھ 1250/1500 بلڈز سائز 6 CAT4 استعمال کرتے ہیں۔ اس صفحہ پر موجود تین میزیں PTO آپشن کو درج کرتی ہیں،
کلچ کی قسم اور ہر گروپ کے لیے بنیادی حصہ نمبر، تاکہ شافٹ کو کوٹیشن سے پہلے ملایا جا سکے۔
درخواست کی

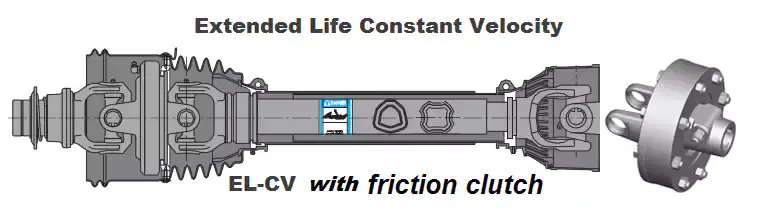

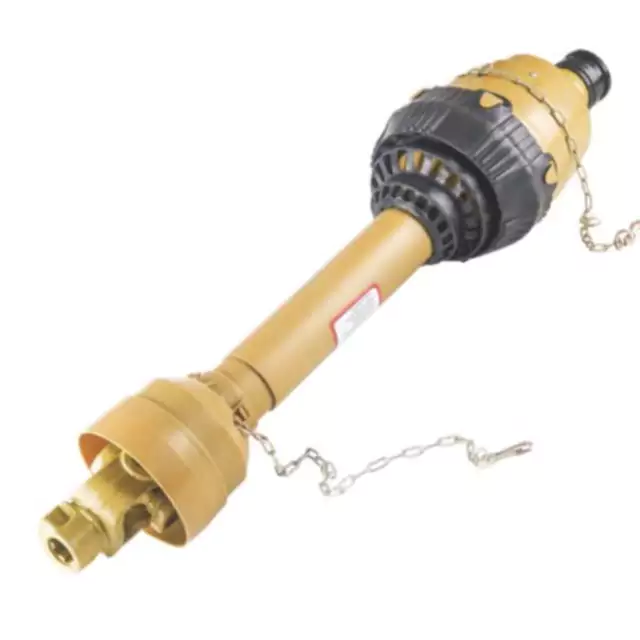

کرون راؤنڈ بیلر پی ٹی او شافٹ - سی وی جوائنٹ، ٹیلیسکوپک ٹیوب اور کلچ اینڈ۔
13ماڈل حوالہ جات
سائز 4 / سائز 6سی وی ڈرائیو لائن کے اختیارات
1,000–1,800 N·mکلچ ٹارک رینج
1.375-6عام سپلائن
ماڈل گرڈ - پی ٹی او آپشن اور کلچ بذریعہ بیلر
گروپ اےKR100/KR125/KR155
پی ٹی او
سائز 4 سٹینڈرڈ یا سائز 4 CV، 1210 شافٹ
سپلائن
1.375-6
کلچ
FT34 1,000 N·m پر
سائز 4
گروپ اےKR130 / KR160
پی ٹی او
سائز 4 سٹینڈرڈ یا سائز 4 CV، 1210 شافٹ
سپلائن
1.375-6
کلچ
FT34 1,000 N·m پر
سائز 4
گروپ بی1500/1800
پی ٹی او
سائز 4 یا سائز 6 CV
سپلائن
1.375-6
کلچ
FT32 1,000 N·m پر یا FT42 1,450 N·m پر
سائز 4 / سائز 6
گروپ سی1500V/1250 ایم سی
پی ٹی او
2380 یا 2480 CV
سپلائن
1.375-6
کلچ
K64/2 کٹ آؤٹ 1,050 یا 1,500 N·m پر
کٹ آؤٹ کلچ
گروپ ڈی1250/1550
پی ٹی او
سائز 4 (CAT3) CV
سپلائن
1.375-6
کلچ
FT32 یا FF1 1,000 N·m پر
سائز 4 CAT3
گروپ ای1250/1500 (سائز 6 بناتا ہے)
پی ٹی او
کچھ عمارتوں پر سائز 6 CV (CAT4)
سپلائن
1.375-6
کلچ
FT42 1,450 N·m پر
سائز 6 CAT4
تفصیلات کا جدول — ماڈل، پی ٹی او اور تحفظ
بیلر ماڈل، پی ٹی او ڈرائیو لائن اور کلچ ریٹنگ کے لحاظ سے اصل گروپ بندی
ایک ہی بیلر ماڈل ایک سے زیادہ بلڈ میں ظاہر ہوسکتا ہے۔ موجودہ شافٹ پارٹ نمبر یا کلچ ٹائپ آن کی تصدیق کریں۔
کوٹیشن کی درخواست کرنے سے پہلے مشین۔ کرون راؤنڈ بیلرز یا تو رگڑ یا کٹ آؤٹ سے لیس ہوتے ہیں۔
تعمیر پر منحصر کلچ. وسیع ترگول بیلرز کے لیے پی ٹی او شافٹصفحہ کی فہرستیں
ایک کراس ریفرنس کے طور پر دیگر بیلر برانڈز.
CV بیس پارٹ نمبرز اور FT کلچ پارٹ نمبرز
مستقل رفتار PTO بیس پارٹ نمبرز
سی وی پی ٹی او
ٹریکٹر
بنیادی حصہ نمبر
CAT3/540
1.375-6
71R4121UCW07000
CAT4/540
1.375-6
71R6121UCW07000
1.375-6 اسپلائن ان پٹ کے لیے FT کلچ
یونیورسل سائز
ٹارک
پارٹ نمبر
CAT3/S4
1,000 N·m
6QE344901R
CAT3/S4
1,000 N·m
635E41203R
CAT4/S6
1,800 N·m
663H53403R
CV بیس پارٹ نمبر بغیر کسی عمل کے آلے کے اسمبلی ہے۔ عمل درآمد نصف، ٹیوب اور ڈھال ہیں
بیلر ماڈل کے ذریعہ الگ سے منتخب کیا گیا۔ FT کلچ پارٹ نمبر یونیورسل سائز اور ٹارک کی درجہ بندی کے لحاظ سے درج ہیں۔ اگر
موجودہ کلچ کو ایڈجسٹ کیا گیا ہے، آرڈر کرنے سے پہلے بیلر مینوئل کے خلاف ٹارگٹ سلپ ٹارک کی تصدیق کریں۔ اے
متعلقہ زمرہ پر ہے۔ڈسکبینز کے لیے پی ٹی او شافٹصفحہ

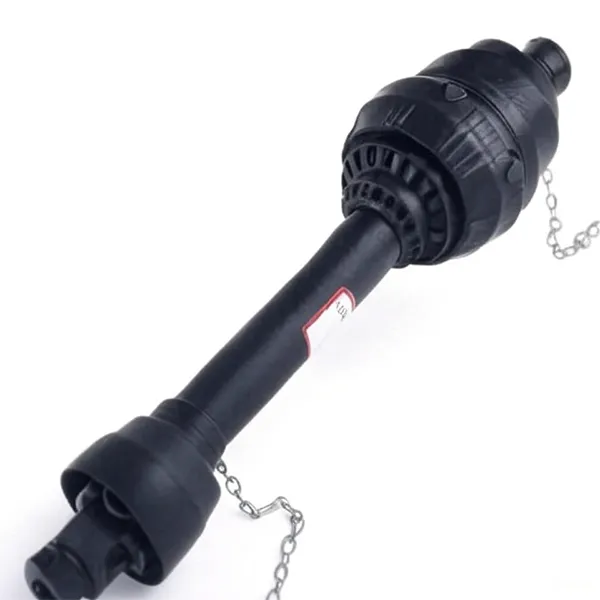

دوسرا نقطہ نظر - جوئے کا اختتام اور شیلڈ کالر۔CV مشترکہ اور دوربین ٹیوب کی تفصیل۔
کرون راؤنڈ بیلر شافٹ کیسے ملایا جاتا ہے۔
01
مشین سے بیلر ماڈل پڑھیں
ایک گروپ میں KR100 سے KR160 گر جاتے ہیں۔ 1500 اور دوسرے میں 1800؛ 1500V اور 1250 MC ایک تہائی میں؛ چوتھے اور پانچویں میں 1250/1550 اور 1250/1500۔ اوپر والا ماڈل گرڈ PTO اور کلچ کو دکھاتا ہے جو ہر گروپ سے ملتا ہے۔
02
موجودہ شافٹ پارٹ نمبر کی تصدیق کریں۔
ایک ہی بیلر کو رگڑ کلچ یا کٹ آؤٹ کلچ کے ساتھ بنایا جا سکتا ہے۔ موجودہ پارٹ نمبر اس بات کی تصدیق کرنے کا تیز ترین طریقہ ہے کہ مشین کو تبدیل کرنے کا آرڈر دینے سے پہلے کس کنفیگریشن کے ساتھ ڈیلیور کیا گیا تھا۔
03
ٹریکٹر PTO اسپلائن کی تصدیق کریں۔
اس رینج میں زیادہ تر کرون راؤنڈ بیلر 1.375-6 اسپلائن چلاتے ہیں۔ اگر ٹریکٹر مختلف PTO سٹب استعمال کرتا ہے تو CV نصف کی الگ سے تصدیق کریں۔ دیپی ٹی او شافٹ رینجصفحہ دیگر زرعی ڈرائیو لائن کیٹیگریز کی فہرست دیتا ہے اگر ٹریکٹر سائیڈ کو ایک ہی وقت میں تبدیل کیا جا رہا ہو۔

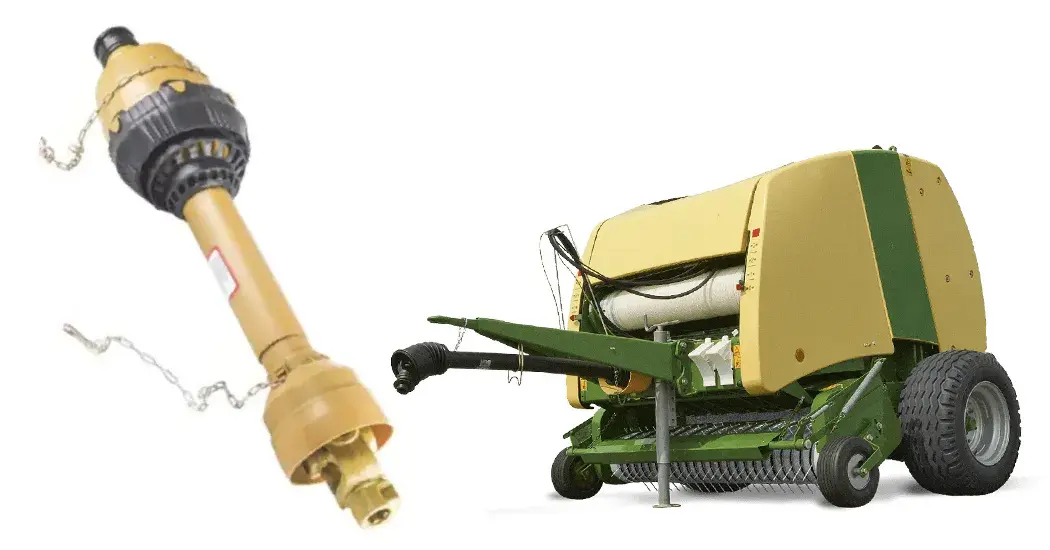

جہاں یہ شافٹ استعمال ہوتا ہے۔
KR100 سے 1800 رینج میں کرون راؤنڈ بیلر ڈرائیو لائنز، اور 1500V، 1250 MC اور 1250/1550 گروپس۔
کرون راؤنڈ بیلر پی ٹی او شافٹ ٹریکٹر پی ٹی او سے پاور لیتا ہے اور اسے بیلر گیئر باکس تک پہنچاتا ہے۔
سی وی جوائنٹ اور ٹیلیسکوپک ٹیوب۔ جب بیلر ایک بھاری ونڈو کو اٹھاتا ہے یا مواد کے سلگ سے ٹکراتا ہے، کلچ —
تعمیر کے لحاظ سے یا تو رگڑ یا کٹ آؤٹ — گیئر باکس کو جھٹکے سے بچاتا ہے۔
شافٹ بیلر ماڈل اور ٹریکٹر PTO اسپلائن سے آزادانہ طور پر مماثل ہے۔ بیلر سائیڈ کو ٹھیک کرتا ہے۔
نصف، کلچ کی قسم اور ٹیوب کی لمبائی کو لاگو کریں؛ ٹریکٹر سائیڈ CV نصف اور PTO اسپلائن کو ٹھیک کرتا ہے۔ دونوں
متبادل شافٹ آرڈر کرنے سے پہلے اطراف کی تصدیق کرنے کی ضرورت ہے۔
متعلقہ راؤنڈ بیلر کی درخواست کے لیے،کیس IH راؤنڈ بیلرز کے لیے PTO شافٹصفحہ ایک موازنہ ماڈل بہ ماڈل ڈھانچہ استعمال کرتا ہے۔ پی ٹی او شافٹ کے نیچے کی طرف بیٹھنے والے گیئر باکسز کو لاگو کرنے کے لیے،
دیکھیںزرعی گیئر باکسرینج
بیلر ماڈل اور موجودہ شافٹ پارٹ نمبر بھیجیں۔
کرون بیلر ماڈل (KR100 سے 1800، 1500V، 1250 MC، 1250/1550 یا 1250/1500) اور موجودہ شافٹ کا حصہ بھیجیں۔
نمبر یا کلچ کی قسم۔ ہم اس کے لیے PTO آپشن، کلچ ریٹنگ اور CV بیس پارٹ نمبر کی تصدیق کریں گے۔
تعمیر کریں، اور اس ترتیب کے لیے MOQ اور لیڈ ٹائم کے ساتھ ایک کوٹیشن جاری کریں۔
