ونڈ ٹربائن کے لیے Yaw Drive Planetary Gearbox
  • ونڈ ٹربائن کے لیے Yaw Drive Planetary Gearboxونڈ ٹربائن کے لیے Yaw Drive Planetary Gearbox
  • ونڈ ٹربائن کے لیے Yaw Drive Planetary Gearboxونڈ ٹربائن کے لیے Yaw Drive Planetary Gearbox

ونڈ ٹربائن کے لیے Yaw Drive Planetary Gearbox

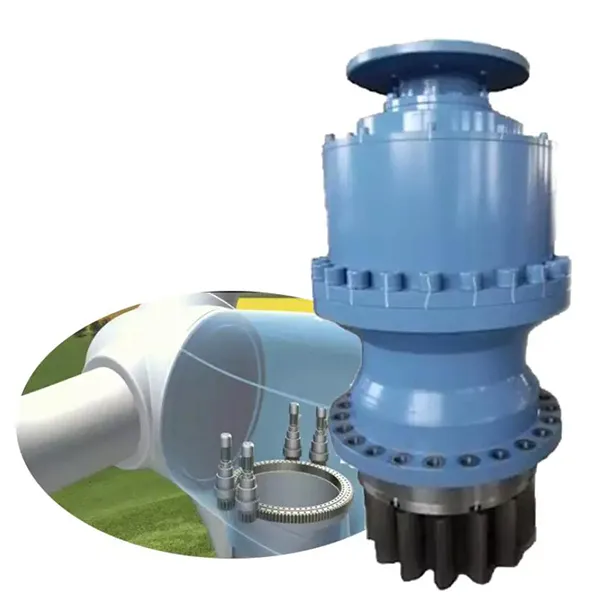

ونڈ ٹربائن کے لیے Yaw Drive Planetary Gearbox — 12 فریم سائز، 1,000–80,000 N·m، تناسب 297:1–2,153:1، IP67 ٹرپل سیل ڈکٹائل آئرن ہاؤسنگ −40 °C سے +60 °C سائٹس کے لیے۔ گیئر سیٹ کاربرائزڈ ہیں اور HRC 58-62 پر گراؤنڈ ہیں۔ ایک تیرتا ہوا سیارہ کیریئر گسٹ لوڈنگ کے تحت 0.08° کے اندر ٹرانسمیشن کی خرابی رکھتا ہے۔ فلینج-ماؤنٹڈ سلیو بیئرنگ سپورٹ IEC موٹر فلینج کو براہ راست قبول کرتی ہے، اسپلائنڈ یا انٹیگرل-پینین آؤٹ پٹ آپشنز کے ساتھ۔ اپنا نیسیل یاو لمحہ، موٹر فریم اور سائٹ کی سنکنرن کلاس بھیجیں — ہم 24 گھنٹوں کے اندر ایک مماثل 2D انٹرفیس ڈرائنگ اور فیکٹری سے براہ راست اقتباس واپس کرتے ہیں۔

یاو سسٹم · ساحل اور سمندری ہوا

ونڈ ٹربائن کے لیے Yaw Drive Planetary Gearbox — انتخاب کا ڈیٹا، فریم کے سائز اور فیکٹری کوٹ

یاو ڈرائیو خریدنا چارٹ سے تناسب لینے کے بارے میں نہیں ہے۔ یہ آپ کے چوٹی یاو لمحے سے ملنے کے بارے میں ہے۔ nacelle، آپ کی سائٹ کی سالٹ فوگ کلاس، اور موٹر کا فلینج جو آپ کے پاس پہلے سے شیلف پر ہے۔ ریڈافون اس یاو ڈرائیو پلانیٹری گیئر باکس کو بارہ فریم سائز میں بناتا ہے تاکہ ساحل اور آف شور OEMs ایک کی وضاحت کر سکیں وہ یونٹ جو انٹرفیس کو دوبارہ مشینی کیے بغیر سیدھے ٹاور پر چڑھ جاتی ہے۔ ہمیں اپنا نیسیل لوڈ کیس اور بھیجیں۔ ہم ایک مماثل ڈرائنگ واپس کرتے ہیں - کیٹلاگ کا صفحہ نہیں۔

  • 1,000 - 80,000 N·mبرائے نام آؤٹ پٹ ٹارک
  • 297:1 - 2,153:1دستیاب گیئر تناسب
  • IP67ٹرپل سیل، نمک فوگ ریٹیڈ
  • −40 °C / +60 °Cآپریٹنگ ونڈو

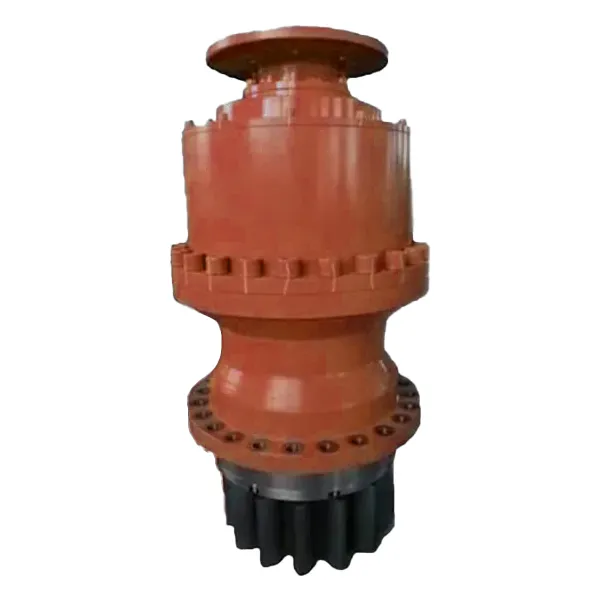

پروڈکٹ کے نظارے اور کٹاوے۔

اس Yaw Gearbox کو معیاری سیاروں کی اکائی سے کیا مختلف بناتا ہے۔

ایک یاؤ ڈرائیو اپنی زندگی ایک روٹر کو ہوا میں پکڑ کر گزارتی ہے، دن میں ہزاروں بار چھوٹے زاویوں کو درست کرتی ہے۔ گسٹ لوڈنگ کے تحت۔ وہ ڈیوٹی سائیکل گیئر دانتوں اور مہر کو مسلسل چلنے سے کہیں زیادہ سزا دیتا ہے ٹرانسمیشن کرتا ہے. اس یونٹ پر چار ڈیزائن فیصلے جو براہ راست خطاب کرتے ہیں۔

01

تین سے چار سیاروں میں لوڈ شیئرنگ

ملٹی اسٹیج سیاروں کی ترتیب میش میں ہر سیارے پر ان پٹ ٹارک کو تقسیم کرتی ہے، سنگل دانت کو کاٹتی ہے۔ ایک متوازی شافٹ ترتیب کے مقابلے میں سطح کا بوجھ تقریباً 40%۔ 3 میگاواٹ مشین پر چوٹی لمحہ ایک کے بجائے متعدد رابطے کے راستوں پر پھیلا ہوا ہے، جو اس سے دور رہتا ہے۔ برسوں کی جمائی کی اصلاح کے بعد دانت کے کنارے۔

02

کاربرائزڈ اور گراؤنڈ گیئر سیٹ، HRC 58-62

الائے اسٹیل کے گیئرز کاربرائزنگ اور بجھانے سے گزرتے ہیں، پھر اس کی تلافی کے لیے پروفائل میں ترمیم بوجھ کے تحت انحراف. سطح کی سختی HRC 58–62 بینڈ میں اترتی ہے جس کے پیچھے ایک سخت کور ہوتا ہے۔ متحرک ٹیسٹ بینچ پر ماپا جانے والا شور 65 dB(A) سے کم رہتا ہے - 80 dB(A) سے بھی کم۔ yaw gearboxes. ہماری دیکھیںصحت سے متعلق گیئر مینوفیکچرنگمکمل عمل کے سلسلے کے لیے صفحہ۔

03

ایک ٹکڑا ڈکٹائل آئرن ہاؤسنگ، IP67 ٹرپل سیل

ہاؤسنگ کو سنگل ڈکٹائل آئرن باڈی (QT400-18AL) کے طور پر کاسٹ کیا جاتا ہے، جس کی تناؤ کی طاقت سے گرمی کا علاج کیا جاتا ہے۔ تقریبا 600 ایم پی اے۔ کوئی تقسیم لائنوں کا مطلب نمی کے لئے کوئی راستہ نہیں ہے۔ تین مرحلوں پر مشتمل سگ ماہی کا انتظام — ہونٹوں پر مہر، بھولبلییا، اور چکنائی کی رکاوٹ - نمک کے اسپرے، دھول، اور −40 °C سے +60 °C کے جھولوں کے خلاف IP67 رکھتا ہے شمالی سمندر اور صحرائی مقامات پر یکساں طور پر دیکھا جاتا ہے۔

04

سینسر کے لیے تیار اور میدان میں قابل خدمت

وائبریشن اور بیئرنگ ٹمپریچر سینسر کو آپشن کے طور پر بیان کیا جا سکتا ہے اور ایک کنارے سے پڑھا جا سکتا ہے وہ ماڈیول جو سخت ناکامی سے تقریباً 72 گھنٹے پہلے جھنڈا لگاتا ہے۔ بیرنگ relubricable ہیں اور مہریں ہیں دیکھ بھال سے پاک، تاکہ ماڈیول کو کھینچ کر ٹاور پر ریفٹ کیا جا سکے۔ ماڈیولر اسمبلی کٹ سنگل ایک روایتی اسٹیک کے مقابلے میں سروس ڈاؤن ٹائم تقریباً 60%۔

کارکردگی کے پیرامیٹرز

عمومی تفصیلات — Yaw Drive Planetary Gearbox
آؤٹ پٹ ٹارک رینج 1,000 - 80,000 N·m
گیئر کا تناسب i = 300 - 2,000
حمایت سلیو بیئرنگ سپورٹ، فلانج لگا ہوا ہے۔
الیکٹرک بریک ڈی سی اور اے سی کی قسم
آؤٹ پٹ شافٹ کٹا ہوا یا انٹیگرل پنین کے ساتھ؛ آؤٹ پٹ شافٹ ہیوی ڈیوٹی صلاحیت بیرنگ کی طرف سے حمایت کی
قابل اطلاق موٹرز IEC الیکٹرک موٹرز

فریم کا سائز، تناسب اور بریک کی قسم آپ کے نیسیل یاو مومنٹ اور موٹر فلینج کے مقابلے میں منتخب کی جاتی ہے۔ اگر آپ کی سائٹ ایک ہائی ٹربولنس کلاس رکھتا ہے، ڈیریٹڈ ٹارک کالم کے لیے پوچھیں۔

فریم کے سائز، ٹارک کی درجہ بندی اور تناسب

معیاری فریم سائز - برائے نام اور چوٹی جامد آؤٹ پٹ ٹارک
قسم برائے نام آؤٹ پٹ ٹارک (N·m) چوٹی جامد آؤٹ پٹ ٹارک (N·m) تناسب (i)
700L 1,000 2,000 297 - 2,153
701L 2,000 4,000 297 - 2,153
703AL 2,500 5,000 278 - 1,866
705AL 5,000 10,000 278 - 1,866
706BL4 8,000 15,000 203 - 2,045
707AL4 12,000 25,000 278 - 1,856
709AL4 18,000 30,000 278 - 1,856
711BL4 35,000 80,000 256 - 1,606
710L4 25,000 50,000 329 - 1,420
711L4 35,000 80,000 256 - 1,606
713L3 50,000 100,000 250 - 1,748
715L4 80,000 140,000 269 ​​- 1,390

یقین نہیں ہے کہ کون سا فریم فٹ بیٹھتا ہے؟ اپنا نیسیل قطر، یاؤ موٹر پاور اور مطلوبہ یاؤ رفتار ہمارے پاس بھیجیں۔ انجینئرنگ ڈیسک اور ہم تین کام کے دنوں میں مماثل قسم واپس کر دیں گے۔

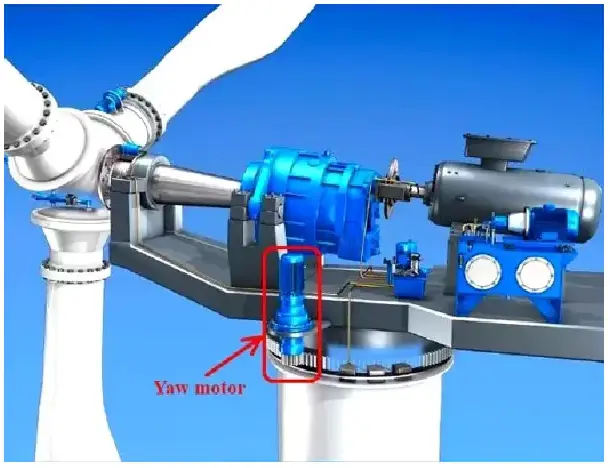

Yaw Drive کس طرح ٹارک کو Nacelle میں منتقل کرتی ہے۔

  1. سورج گیئر موٹر ان پٹ لیتا ہے

    یاؤ موٹر سورج گیئر کو چلاتی ہے، جو ٹرین کا پاور ان پٹ اینڈ ہے۔ کیونکہ سورج گیئر ہے رنگ گیئر کے مقابلے میں چھوٹا، یہ تیزی سے مڑتا ہے اور کم ٹارک لے جاتا ہے - جو بالکل وہی ہے جو ایک IEC ہے موٹر اچھی ہے.

  2. سیارے سورج اور اندرونی حلقے کے درمیان گھومتے ہیں۔

    تین یا چار سیارے کے گیئرز ایک ساتھ سورج کے گیئر اور اندرونی رنگ گیئر کے ساتھ میش کرتے ہیں۔ ہر ایک سیارہ سورج کے گرد گھومنے کے دوران اپنے ہی اثر پر گھومتا ہے، اس لیے بوجھ تقسیم ہونے کی بجائے ایک ہی دانت کے جوڑے پر مرکوز۔

  3. سیارے کا کیریئر کم رفتار، ہائی ٹارک آؤٹ پٹ فراہم کرتا ہے۔

    کیریئر ہر سیارے کی مداری حرکت کو اکٹھا کرتا ہے اور اسے آؤٹ پٹ شافٹ تک منتقل کرتا ہے - کٹے ہوئے یا ایک انٹیگرل پنین کے ساتھ - جو سلیونگ انگوٹھی کو چلاتا ہے اور ناسیل کو موڑ دیتا ہے۔ کمی کی طرف سے مقرر کیا جاتا ہے انگوٹھی اور سورج کے دانتوں کی تعداد کے علاوہ میش میں سیاروں کی تعداد۔

  4. ایک تیرتا ہوا کیریئر جھونکے سے پیدا ہونے والے لمحوں کے جھولوں کو جذب کرتا ہے۔

    جب ہوا کی طاقت جمنے کے لمحے کو اتار چڑھاؤ بناتی ہے، تو تیرتا ہوا کیریئر ڈیزائن گیئرز کو تبدیل کرنے دیتا ہے تھوڑا سا تاکہ کم از کم تین دانت رابطے میں رہیں۔ بینچ اور فیلڈ ڈیٹا ٹرانسمیشن کی خرابی کو ظاہر کرتا ہے۔ 0.08° کے اندر ±12% لمحے کے اتار چڑھاؤ کے اندر، ایک روایتی متوازی شافٹ کے لیے تقریباً 0.3° کے خلاف یونٹ لچکدار سپورٹ - دھاتی شیمز کے ساتھ مل کر ہائی ڈیمپنگ ربڑ - اعلی تعدد جھٹکا لیتا ہے اس سے پہلے کہ یہ دانتوں کے کنارے تک پہنچ جائے۔

  5. پریشر سرکولیشن پلس سپلیش چکنا اسے ٹھنڈا رکھتا ہے۔

    گھومنے والے گیئرز تیل کو ہاؤسنگ آئل چینل پر پھینکتے ہیں جب کہ ایک پمپ سیارے کے بیرنگ کو چاروں طرف سے فیڈ کرتا ہے 8 L/منٹ −25 °C پر سسٹم اب بھی ISO VG 320 بینڈ کے اندر چپکتا ہے، اس لیے گیئرز نہیں لگتے ایک سرد آغاز. ٹھنڈک پنکھوں کے ساتھ جوڑا ہوا سرپل آئل چینل گرمی کو ہاؤسنگ تک لے جاتا ہے۔ مسلسل کے تحت یاو ڈیوٹی لگائیں تیل کا سمپ 60 ° C سے نیچے رہتا ہے، روایتی ترتیب سے تقریباً 12 ° C ٹھنڈا ہوتا ہے، جو سست ہو جاتا ہے چکنا کرنے والا بڑھاپا

آپریٹرز انسٹالیشن کے بعد کیا کہتے ہیں۔

"اٹھارہ مہینے شمالی سمندر کے پلیٹ فارم پر بغیر کسی ناکامی کے۔ سگ ماہی اور سنکنرن مخالف ڈیزائن نے ہمارا کاٹ دیا۔ دیکھ بھال میں تقریباً 40% خرچ ہوتا ہے، اور طوفان کے حالات میں یاؤ کا ردعمل تقریباً 25% تیز ہوتا ہے ان یونٹوں کے مقابلے جو ہم پہلے بھاگے تھے۔ Nacelle کی پوزیشننگ ±0.15° پر ہے، جس نے سالانہ جنریشن کو بڑھایا 8 فیصد کے قریب۔ جب موٹر میچنگ کا مسئلہ سامنے آیا تو ان کے انجینئرز نے اسے تین گھنٹے میں دور سے حل کر لیا۔

ہنس مولرٹیکنیکل پروکیورمنٹ مینیجر، EnerWind Energy Group، جرمنی

"ہم نے کیلیفورنیا کے ریگستان میں ایک 3 میگاواٹ کی سائٹ کو ان یاو ڈرائیوز کے ساتھ دوبارہ تیار کیا ہے۔ وہ دن رات 60 °C کو ہینڈل کرتے ہیں۔ جھولیں، پرانے گیئر باکسز کے مقابلے میں تقریباً 30% پرسکون چلائیں، اور ±0.1° پوزیشننگ کو پکڑیں - جو اکیلے منتقل ہو گیا پیداوار کی کارکردگی میں 7 فیصد اضافہ۔ فروخت کے بعد کی ٹیم سہ ماہی معائنے چلاتی ہے اور بدلی ہوئی چیزیں بدل جاتی ہیں۔ چکنا کرنے والے فلٹرز اس سے پہلے کہ وہ ایک مسئلہ بن جائیں۔

لوکاس تھامسنگرین پاور رینیوایبلز، ریاستہائے متحدہ

"اسکاٹش آف شور پروجیکٹ میں اوسطاً 12 میٹر فی سیکنڈ ہوا کی رفتار سے چھ ماہ: صفر رساو، صفر غیر معمولی شور، اور اصل حل کے مقابلے میں تقریباً 20 فیصد تیز جمائی کا ردعمل، جس نے ہوا میں 9 فیصد اضافہ کیا کارکردگی ان کی تکنیکی ٹیم ڈیٹا مانیٹرنگ کے ذریعے کمیشن بنانے سے لے کر ہمارے ساتھ رہی چکنا کرنے کے پیرامیٹرز کو دوبارہ ترتیب دیا، جس سے سروس لائف میں تقریباً 15 فیصد اضافہ ہونا چاہیے۔

ایتھن کارٹرWindHorizon Energy, United Kingdom

اپنی Yaw Drive کی وضاحت کرنے کے لیے تیار ہیں؟

ہمیں اپنا نیسیل یاو لمحہ، موٹر فریم اور سائٹ کی سنکنرن کلاس بتائیں۔ ہم سفارش کے ساتھ جواب دیں گے۔ فریم کا سائز، ایک 2D انٹرفیس ڈرائنگ اور فیکٹری سے براہ راست کوٹیشن - عام طور پر 24 گھنٹوں کے اندر۔ مکمل رینج ہمارے پر دستیاب ہے۔ونڈ ٹربائن گیئر باکسصفحہ، یا وسیع تر کو براؤز کریں۔سیاروں کا گیئر باکسسیریز

فیکٹری کوٹ کی درخواست کریں۔
انکوائری بھیجیں۔
