سرپل بیول گیئر

Raydafon ننگبو، چین میں اپنی فیکٹری میں رائٹ اینگل ڈرائیوز کے لیے سرپل بیول گیئرز تیار کرتا ہے۔ مڑے ہوئے دانتوں کی لکیر ہر لمحے دو یا زیادہ دانتوں کو رابطے میں رکھتی ہے، اس لیے ڈرائیو ایک ہی سائز کے سیدھے بیول جوڑے کے مقابلے میں زیادہ آسانی اور خاموشی سے چلتی ہے اور اس کے طول و عرض کے لیے زیادہ ٹارک لے جاتی ہے۔ معیاری ماڈیولز M3 سے M12 تک درست درجات DIN6 سے DIN9 کے ساتھ چلتے ہیں، جو ISO، DIN، ANSI، JIS یا BS میں تیار ہوتے ہیں۔ مواد میں الائے سٹیل، C45، سٹینلیس سٹیل، پیتل، تانبا، ایلومینیم اور POM شامل ہیں، جس میں زنک اور نکل چڑھانا سے لے کر بلیک آکسائیڈ، جیومیٹ اور ڈیکرومیٹ تک سطحی علاج شامل ہیں۔ پنین کو کم از کم پانچ دانتوں سے کاٹا جا سکتا ہے، جس سے دائیں زاویہ کے ایک مرحلے میں بڑے پیمانے پر کمی کا تناسب ہو سکتا ہے، اور دانتوں کے کنارے کو زیادہ درستگی کے درجات کے لیے گرمی کے علاج کے بعد گرایا جا سکتا ہے۔ گیئرز مماثل جوڑوں کے طور پر فراہم کیے جاتے ہیں جس کے ساتھ رابطہ پیٹرن بھیجنے سے پہلے چیک کیا جاتا ہے۔ 24 گھنٹے کے اندر اپنی ڈرائنگ یا نمونہ کوٹیشن کے لیے بھیجیں۔

سرپل بیول گیئر - مڑے ہوئے دانت دائیں زاویہ ڈرائیو، M3 سے M12

اسپائرل بیول گیئر دائیں زاویہ کی ترسیل کا انتخاب ہے جب ہمواری اور بوجھ کی گنجائش کسی بھی چیز سے زیادہ اہمیت رکھتی ہے۔ مڑے ہوئے دانتوں کی لکیریں ہر لمحے دو یا زیادہ دانتوں کو رابطے میں رکھتی ہیں، اس لیے ڈرائیو خاموشی سے چلتی ہے، یکساں طور پر پہنتی ہے اور ایک ہی سائز کے سیدھے بیول جوڑے سے کہیں زیادہ بوجھ اٹھاتی ہے۔ Raydafon ننگبو، چین میں اپنی فیکٹری میں ان گیئرز کو کاٹتا، ہیٹ ٹریٹ کرتا اور پیستا ہے۔

کم از کم 5 دانتپنین پر، بڑے واحد مرحلے کے تناسب کی اجازت دیتا ہے
DIN6 - DIN9صحت سے متعلق درجات، درخواست پر زمین
M3 - M12معیاری ماڈیولز، دیگر ڈرائنگ کے لیے

ڈیزائن کی دلیل

سیدھے بیول گیئر کے بجائے سرپل بیول گیئر کیوں منتخب کریں۔

دونوں کے درمیان فرق مکمل طور پر دانتوں کی لکیر میں ہے۔ سیدھے بیول گیئر کے دانت ریڈیائی طور پر چلتے ہیں، اس لیے ہر دانت اپنی پوری چوڑائی میں ملن والے دانت کو ایک ہی لمحے میں لگاتا ہے - ایک اچانک اثر جو ہر دانت پر دہرایا جاتا ہے۔ ایک سرپل بیول گیئر کے دانت ایک منحنی خطوط پر کاٹے جاتے ہیں، لہذا رابطہ دانت کے ایک سرے سے شروع ہوتا ہے اور دوسرے سرے تک جھاڑو دیتا ہے، بالکل اسی طرح جس طرح زپ بند ہوتی ہے۔ وہ واحد ہندسی تبدیلی ذیل کے ہر فائدے کے لیے ذمہ دار ہے۔

سرپل بیول گیئر

  • دو یا دو سے زیادہ دانت ہر وقت بوجھ کو بانٹتے ہیں، کیونکہ اوورلیپ گتانک زیادہ ہوتا ہے۔
  • اثر کی بجائے بتدریج مصروفیت، اس لیے شور کی رفتار کافی کم ہے۔
  • رابطے کا دباؤ طویل رابطہ لائن میں پھیلتا ہے، زیادہ یکساں لباس دیتا ہے۔
  • پنین کم از کم 5 دانتوں کے ساتھ چل سکتا ہے، جس سے ایک مرحلے میں بڑے تناسب کی اجازت ہوتی ہے۔
  • رابطہ پیٹرن کٹر سر کے رداس کے ذریعے ایڈجسٹ کیا جا سکتا ہے، اور پیسنے کے ذریعے مزید بہتر کیا جا سکتا ہے
  • ایک محوری قوت پیدا کرتا ہے جسے لے جانے کے لیے شافٹ بیرنگ کا انتخاب کیا جانا چاہیے۔

سیدھا بیول گیئر

  • مصروفیت کے وقت ایک دانت پورا بوجھ اٹھاتا ہے۔
  • ہر دانت کے داخلے پر اثر زیادہ شور اور کمپن پیدا کرتا ہے۔
  • زیادہ مقامی رابطے کا دباؤ، لہذا پہننے میں توجہ مرکوز ہوتی ہے
  • پنین پر عملی طور پر کم از کم دانتوں کی گنتی زیادہ ہے، سنگل سٹیج تناسب کو محدود کرتا ہے۔
  • کاٹنا آسان اور سستا ہے، جو کم رفتار، کم شور والی اہم ڈرائیوز کے مطابق ہے۔
  • کوئی محوری قوت پیدا نہیں ہوئی، لہذا بیئرنگ کا انتخاب آسان ہے۔

منصوبہ بندی کے لیے ایک ڈیزائن پوائنٹ:چونکہ دانت کی لکیر ہیلیکل ہے، اس لیے ایک سرپل بیول گیئر شافٹ کے ساتھ محوری زور پیدا کرتا ہے۔ یہ کوئی عیب نہیں ہے - یہ ہموار مصروفیت کی قیمت ہے۔ اسے لینے کے لیے بیرنگ کا انتخاب کرنا ضروری ہے، یہی وجہ ہے کہ ایک سرپل بیول جوڑی کو عام طور پر شافٹ اور بیئرنگ کے ساتھ ایک ساتھ مخصوص کیا جاتا ہے نہ کہ سیدھے بیول جوڑے کے لیے ڈراپ ان متبادل کے طور پر۔

وضاحتیں

سرپل بیول گیئر کی وضاحتیں اور دستیاب اختیارات

  • ماڈل نمبر (ماڈیول)M3، M4، M5، M8، M12 اور دیگر
  • دانت کی شکلسرپل (مڑے ہوئے دانت کی لکیر)، دائیں زاویہ کی ڈرائیو
  • کم از کم پنین دانتوں کی گنتی5 دانت
  • صحت سے متعلق درجاتDIN6، DIN7، DIN8، DIN9
  • معیاراتISO، DIN، ANSI، JIS، BS اور غیر معیاری / سے ڈرائنگ
  • موادمرکب سٹیل، C45 سٹیل، سٹینلیس سٹیل، پیتل، تانبا، ایلومینیم، POM
  • دانتوں کی پروسیسنگملڈ، سخت، یا گراؤنڈ (پیسنے کو اعلی صحت سے متعلق درجات کے لئے استعمال کیا جاتا ہے)
  • رواداری0.001 ملی میٹر - 0.1 ملی میٹر خصوصیت اور صحت سے متعلق گریڈ پر منحصر ہے۔
  • سطح کا علاجزنک چڑھایا، نکل چڑھایا، گزرنا، آکسیکرن، انوڈائزیشن، جیومیٹ، ڈیکرومیٹ، بلیک آکسائڈ، فاسفیٹائزنگ، پاؤڈر کوٹنگ، الیکٹروفورسس
  • اضافی آپریشنزشاٹ بلاسٹنگ، سینڈ بلاسٹنگ، گرمی کا علاج، اینیلنگ، ٹیمپرنگ، پالش کرنا
  • پیکنگپلاسٹک کا بیگ اور کارٹن، یا لکڑی کا کیس
  • ادائیگی کی شرائطT/T، L/C
  • پیداوار کا لیڈ ٹائمنمونے کے لیے 20 کاروباری دن، بلک کے لیے 25 دن
  • نمونےنمونہ کی قیمت USD 2-100؛ گاہک کے ذریعہ ادا کردہ نمونہ ایکسپریس فریٹ

مکمل تفصیلات شیٹ. ہر قطار کو پڑھنے کے لیے موبائل ڈیوائس پر ٹیبل کو سائیڈ وے اسکرول کریں۔

آئٹم تفصیلات
ماڈل نمبر M3، M4، M5، M8، M12، وغیرہ۔
مواد پیتل، C45 سٹیل، سٹینلیس سٹیل، تانبا، POM، ایلومینیم، مصر، اور دیگر
معیاری ISO، DIN، ANSI، JIS، BS اور غیر معیاری
صحت سے متعلق DIN6، DIN7، DIN8، DIN9
دانتوں کا علاج سخت، milled یا زمین
رواداری 0.001 ملی میٹر - 0.01 ملی میٹر - 0.1 ملی میٹر، خصوصیت اور بیان کردہ صحت سے متعلق گریڈ پر منحصر ہے
سطح کا علاج زنک چڑھایا، نکل چڑھایا، گزرنا، آکسیکرن، انوڈائزیشن، جیومیٹ، ڈیکرومیٹ، بلیک آکسائڈ، فاسفیٹائزنگ، پاؤڈر کوٹنگ، الیکٹروفورسس
ختم کرنا شاٹ بلاسٹنگ، سینڈ بلاسٹنگ، گرمی کا علاج، اینیلنگ، ٹیمپرنگ، پالش کرنا
اشیاء کی پیکنگ پلاسٹک بیگ اور کارٹن، یا لکڑی کی پیکنگ
ادائیگی کی شرائط T/T، L/C
پیداوار کا لیڈ ٹائم نمونے کے لیے 20 کاروباری دن، بلک کے لیے 25 دن
نمونے نمونہ قیمت کی حد USD 2-100۔ گاہک کے ذریعہ ادا کردہ نمونہ ایکسپریس فریٹ۔
درخواست خودکار کنٹرول کرنے والی مشینیں، سیمی کنڈکٹر انڈسٹری، عام صنعتی مشینری، طبی سازوسامان، شمسی توانائی کا سامان، مشینی اوزار، پارکنگ سسٹم، تیز رفتار ریل اور ہوا بازی کا سامان، اور اسی طرح کے

رواداری اور درستگی کے بارے میں:اس جدول کے اعداد و شمار پورے پروڈکٹ فیملی میں ایک رینج ہیں، ایک بھی ضمانت شدہ قیمت نہیں۔ رواداری کا انحصار اس خصوصیت پر ہوتا ہے جس کی پیمائش کی جا رہی ہے، ماڈیول اور آپ کے بیان کردہ درستگی کے درجے — ایک DIN6 گراؤنڈ گیئر DIN9 ملڈ سے کہیں زیادہ سخت حدود رکھتا ہے۔ ہمیں اپنی اسمبلی کی ردعمل اور رابطہ پیٹرن کی ضرورت بتائیں اور ہم اس بات کی تصدیق کریں گے کہ آپ کے گیئر کی ضرورت کس گریڈ اور اس پر کارروائی ہوگی۔

مینوفیکچرنگ

ہم سرپل بیول گیئر کے معیار کو کیسے تیار اور کنٹرول کرتے ہیں۔

اسپائرل بیول گیئرز اچھی طرح سے پیدا کرنے کے لیے سب سے مشکل قسم کے گیئرز میں سے ہیں، کیونکہ دانتوں کا پہلو ایک خمیدہ سطح ہے جسے صرف کاٹنا نہیں بلکہ پیدا کرنا ہوتا ہے۔ ہم ہر آرڈر پر جو عمل چلاتے ہیں وہ جان بوجھ کر ترتیب وار ہے: ہر مرحلہ ختم ہو جاتا ہے اور اگلا شروع ہونے سے پہلے معائنہ کیا جاتا ہے، اس لیے ایک مسئلہ اس مرحلے پر پکڑا جاتا ہے جس نے اسے حتمی اسمبلی کے بجائے تخلیق کیا تھا۔

خالی تیاری

مواد کو ڈرائنگ کے لیے منتخب کیا جاتا ہے اور خالی جگہ کو موڑ دیا جاتا ہے تاکہ بڑھتے ہوئے چہروں اور بوروں کو قائم کیا جا سکے جو ہر بعد کے آپریشن کا حوالہ دیتا ہے۔

گیئر کاٹنا

ٹوتھ فلانکس سرپل بیول گیئر کاٹنے والی مشین پر کٹر ہیڈ ریڈیئس کا استعمال کرتے ہوئے بنائے جاتے ہیں جو مطلوبہ سرپل زاویہ اور رابطہ پیٹرن پیدا کرتا ہے۔

گرمی کا علاج

کیس سخت ہونا پہننے کی مزاحمت کے لیے دانتوں کی سطح کی سختی کو بڑھاتا ہے جبکہ کور اتنا سخت رہتا ہے کہ ڈرائیو کو نظر آنے والے اثرات کے بوجھ کو جذب کر سکے۔

دانت پیسنا

جہاں ایک اعلی درستگی کا درجہ بیان کیا جاتا ہے، مسخ کو درست کرنے اور رابطے کے علاقے اور سطح کی تکمیل کو بہتر بنانے کے لیے ہیٹ ٹریٹمنٹ کے بعد فلانک کو گراؤنڈ کیا جاتا ہے۔

رابطہ پیٹرن چیک

جوڑے کو مارکنگ کمپاؤنڈ کے ساتھ ٹیسٹ رگ میں چلایا جاتا ہے تاکہ جوڑے کے جاری ہونے سے پہلے ڈرائنگ کے خلاف رابطہ پیٹرن کی پوزیشن، شکل اور سائز کا معائنہ کیا جا سکے۔

معائنہ اور پیکنگ

ان خصوصیات پر حتمی جہتی چیک جو اسمبلی کے لیے اہمیت رکھتی ہے، پھر برآمد کے لیے حفاظتی پیکنگ — پلاسٹک بیگ اور کارٹن، یا بڑے سیٹوں کے لیے لکڑی کا ایک کیس۔

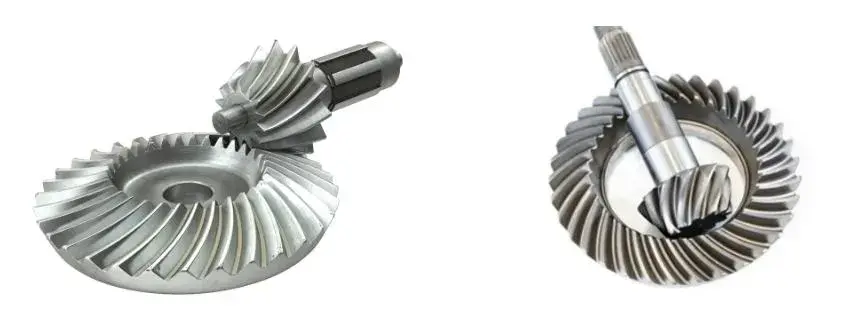

Spiral bevel gear with curved tooth flanks produced by Raydafon
سرپل بیول گیئر جنریٹڈ مڑے ہوئے دانتوں کے ساتھ۔

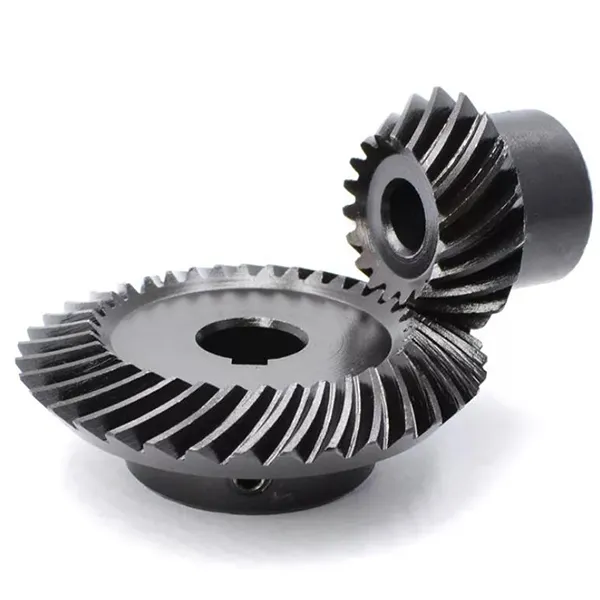

Spiral bevel gear pair showing matched contact pattern and mounting faces
مماثل گیئر جوڑا — رابطہ پیٹرن اور بڑھتے ہوئے چہرے۔

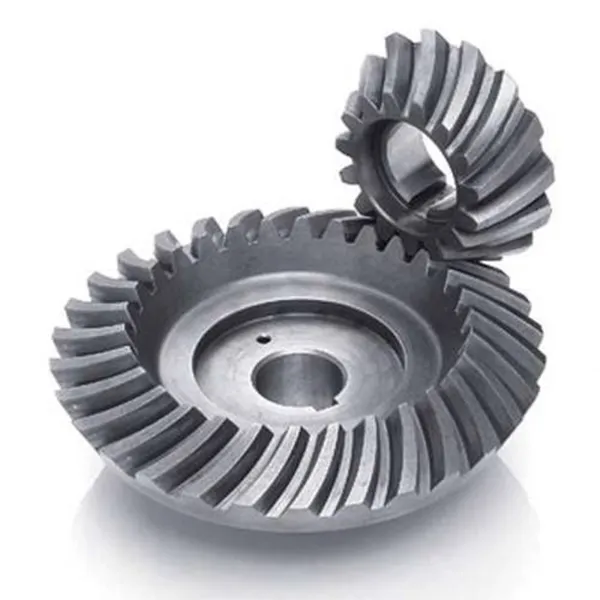

Spiral bevel gear tooth flank detail after grinding
پیسنے کے بعد دانت کے کنارے کی تفصیل۔

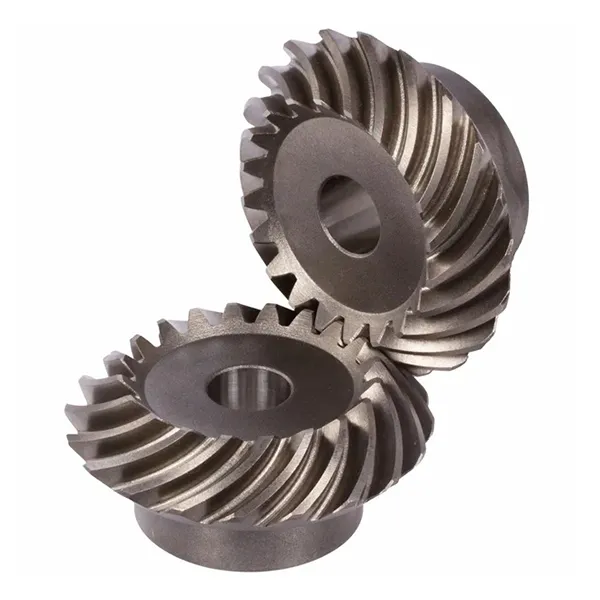

Spiral bevel gear inspection and measurement before packing
پیکنگ سے پہلے حتمی جہتی معائنہ۔

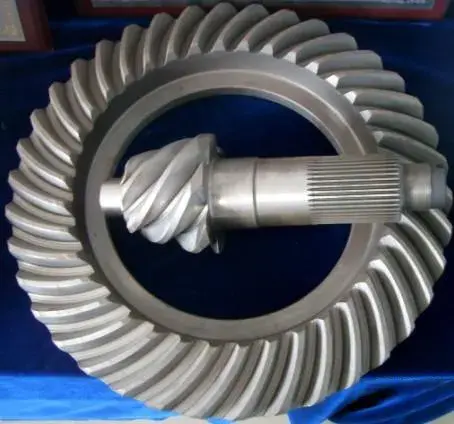

Spiral bevel gear set prepared for export packing
برآمدی پیکنگ کے لیے تیار کردہ گیئر سیٹ۔

کلیدی فوائد

مصنوعات کی خصوصیات

ہموار دوڑ اور کم شور

چونکہ دانت کی لکیر خمیدہ ہوتی ہے، اس لیے کسی بھی لمحے کم از کم دو دانت جالی میں ہوتے ہیں اور بوجھ ایک دانت سے دوسرے دانت تک پہنچا دیا جاتا ہے جب رابطہ پوری سمت میں جھاڑو دیتا ہے۔ مکمل چوڑائی کے اثر کا کوئی ایک لمحہ بھی نہیں ہے جیسا کہ سیدھے بیول گیئر کے ساتھ ہوتا ہے، اس لیے کمپن اور شور نمایاں طور پر گر جاتا ہے - یہی وجہ ہے کہ اس دانت کو معیاری انتخاب بناتا ہے جہاں شور کو کنٹرول کیا جاتا ہے، مشین ٹول اسپنڈلز سے لے کر مسافر گاڑی کے ایکسل تک۔

اعلی بوجھ کی صلاحیت اور یہاں تک کہ پہننا

ہیلکس کا زاویہ اوورلیپ کوفیشنٹ کو بڑھاتا ہے، جس کا مطلب ہے کہ زیادہ دانت بوجھ کو بانٹتے ہیں اور ہر کنارے پر رابطہ کا دباؤ کم ہوتا ہے۔ ایک لمبی رابطہ لائن کے ساتھ مل کر کم دباؤ دانتوں کی سطح پر زیادہ یکساں طور پر پہننے کی بجائے اسے پچ لائن کے قریب مرکوز کرتا ہے۔ عملی نتیجہ ایک ایسا گیئر ہے جو اپنے سائز کے لیے بھاری ٹارک رکھتا ہے اور مسلسل ڈیوٹی کے تحت اپنی درستگی کو زیادہ دیر تک رکھتا ہے۔

ایک مرحلے میں وسیع تناسب کی حد

ایک سرپل بیول جوڑے کے پنین کو کم از کم پانچ دانتوں کے ساتھ کاٹا جا سکتا ہے، جو دو کے بجائے ایک دائیں زاویہ کے مرحلے میں ایک بڑی کمی کا تناسب حاصل کرنے کی اجازت دیتا ہے۔ ایک مشین ڈیزائنر کے لیے جس کا مطلب ہے کم پرزے، ایک مختصر رہائش اور کم جمع ردعمل، یہی وجہ ہے کہ دانتوں کی یہ شکل کومپیکٹ رائٹ اینگل گیئر یونٹس میں اکثر ظاہر ہوتی ہے۔

رابطہ پیٹرن درست کیا جا سکتا ہے

چونکہ کنارے کا گھماؤ کٹر ہیڈ کے رداس کے ذریعہ سیٹ کیا جاتا ہے، رابطے کے پیٹرن کو کاٹنے کے مرحلے پر منتقل اور درست کیا جا سکتا ہے، اور گرمی کے علاج کے بعد پیسنے سے مزید بہتر کیا جا سکتا ہے۔ دانت اصل میں کہاں چھوتے ہیں اس پر یہ کنٹرول وہی ہے جو ایک گیئر سیٹ کو الگ کرتا ہے جو سالوں تک خاموشی سے چلتا ہے جو مہینوں کے اندر اندر روتا ہے اور یہ ایک ایسی صلاحیت ہے جو مشین اور آپریٹر پر منحصر ہے، نہ کہ صرف ڈرائنگ پر۔

ڈیوٹی کے مطابق مواد اور سطح کا علاج

ایک ہی دانت کی جیومیٹری ہائی ٹارک ڈرائیوز، C45 یا سٹینلیس سٹیل کے لیے الائے سٹیل میں تیار کی جا سکتی ہے جہاں سنکنرن مزاحمت کا معاملہ ہوتا ہے، اور ہلکے یا غیر مقناطیسی ایپلی کیشنز کے لیے پیتل، تانبا، ایلومینیم یا POM۔ اس کے بعد سطح کے علاج کا انتخاب ماحول سے مطابقت رکھنے کے لیے کیا جاتا ہے — زنک یا نکل چڑھانا، بلیک آکسائیڈ، سنکنرن سے تحفظ کے لیے جیومیٹ یا ڈیکرومیٹ، ایلومینیم کے لیے انوڈائزیشن، اور پاؤڈر کوٹنگ یا الیکٹروفورسس ظاہری شکل اور پائیداری میں اضافہ۔

ایپلی کیشنز

جہاں سرپل بیول گیئرز استعمال کیے جاتے ہیں۔

کسی بھی جگہ ڈرائیو کو حقیقی ٹارک لے کر اور خاموش رہنے کے دوران 90 ڈگری سے گزرنا پڑتا ہے:

  • مشینی اوزار- سپنڈل ڈرائیوز، انڈیکسنگ ہیڈز اور فیڈ میکانزم جہاں ٹرانسمیشن کی درستگی تکمیل شدہ حصے کے معیار کو متعین کرتی ہے۔
  • آٹوموٹو اور ٹرانسپورٹ- تفریق اور فائنل ڈرائیو گیئرنگ، جہاں کم شور، زیادہ بوجھ والی دائیں زاویہ کی جوڑی ضروری ہے۔
  • خودکار کنٹرول مشینیں- کیم انڈیکسرز، روٹری ٹیبلز اور پک اینڈ پلیس میکانزم
  • سیمی کنڈکٹر اور طبی سامان- ڈرائیوز جو محض مضبوط ہونے کے بجائے ہموار، پرسکون اور دوبارہ قابل دہرائی جانے والی ہونی چاہئیں
  • شمسی توانائی کا سامان- ٹریکر سلیونگ ڈرائیوز، جہاں گیئر سیٹ سال بھر بیرونی حالات میں کام کرتا ہے۔
  • پارکنگ سسٹم اور لاجسٹکس کا سامان- کومپیکٹ دائیں زاویہ میں کمی کی ضرورت کو اٹھانے اور منتقل کرنے کا طریقہ کار
  • تیز رفتار ریل اور ایوی ایشن گراؤنڈ کا سامان- معاون ڈرائیوز جہاں قابل اعتماد اور کم کمپن کی وضاحت کی گئی ہے۔
  • عام صنعتی مشینری- پمپ، مکسر، کنویئر اور کوئی کمپیکٹ رائٹ اینگل گیئر یونٹ

اگر آپ کی درخواست درج نہیں ہے تو ڈیوٹی کی وضاحت کریں — ان پٹ کی رفتار، ٹارک، تناسب اور بڑھتے ہوئے انتظام۔ ایک سرپل بیول جوڑا عام طور پر اس کے شافٹ اور بیئرنگ لے آؤٹ کے ساتھ مل کر ڈیزائن کیا جاتا ہے کیونکہ اس سے پیدا ہونے والے محوری زور کی وجہ سے، اس لیے جتنا جلد ہم اس ترتیب کو دیکھیں گے، نتیجہ اتنا ہی بہتر ہوگا۔

حسب ضرورت

اپنی مرضی کے مطابق سرپل بیول گیئرز ڈرائنگ کے لیے بنائے گئے ہیں۔

معیاری ماڈیول کی حد سے ہٹ کر، وہ پیرامیٹرز جو یہ فیصلہ کرتے ہیں کہ آیا کوئی گیئر آپ کی رہائش کے لیے موزوں ہے یا نہیں، وہ سب ضرورت کے مطابق تیار کیے جا سکتے ہیں۔ عام حسب ضرورت میں شامل ہیں:

  • ماڈیول اور دانتوں کی گنتی
  • سرپل زاویہ اور سرپل کا ہاتھ
  • تناسب اور مماثل جوڑا
  • بور، کی وے اور اسپلائن
  • حب اور بڑھتے ہوئے چہرے کی جیومیٹری
  • مواد کا انتخاب
  • درستگی کا درجہ DIN6–DIN9
  • سطح کا علاج
  • گراؤنڈ یا دانتوں کے کنارے
  • نشان زد اور جوڑا سیٹ شناخت

ایک طول و عرض کی ڈرائنگ، ایک نمونہ گیئر، یا مطلوبہ تناسب، ٹارک اور لفافہ بھیجیں اور ہم قریب ترین معیاری جیومیٹری کی تصدیق کریں گے یا ایک نیا حوالہ دیں گے۔ اسپائرل بیول جوڑے مماثل سیٹ کے طور پر فراہم کیے جاتے ہیں، لہذا اگر آپ جوڑے کے ایک گیئر کو تبدیل کر رہے ہیں، تو ہمیں بتائیں - صرف آدھے مماثل جوڑے کو تبدیل کرنے سے عام طور پر شور اور تیز لباس پیدا ہوتا ہے، چاہے دونوں حصے جہتی طور پر درست ہوں۔

خریدار کے اکثر پوچھے گئے سوالات

خریدار کے اکثر پوچھے گئے سوالات

  • سرپل بیول گیئر اور سیدھے بیول گیئر میں کیا فرق ہے؟دانت کی لکیر: سیدھے بیول دانت شعاعی طور پر چلتے ہیں اور اپنی پوری چوڑائی میں ایک ہی وقت میں مشغول ہوجاتے ہیں، جبکہ سرپل بیول دانت مڑے ہوئے ہوتے ہیں لہذا رابطہ دانت کے ایک سرے سے دوسرے سرے تک آہستہ آہستہ جھاڑو دیتا ہے۔ خمیدہ شکل زیادہ اوورلیپ دیتی ہے، اس لیے بوجھ زیادہ دانتوں سے بانٹ دیا جاتا ہے، دوڑنا ہموار اور پرسکون ہوتا ہے، پہننا زیادہ یکساں ہوتا ہے، اور پنین کو کم از کم 5 دانتوں سے کاٹا جا سکتا ہے۔
  • کیا آپ میری ڈرائنگ کے لیے سرپل بیول گیئر بنا سکتے ہیں یا نمونے سے؟جی ہاں ماڈیول، دانتوں کی گنتی، سرپل زاویہ، تناسب، بور اور مواد کے ساتھ ایک طول و عرض والی ڈرائنگ یا نمونہ گیئر بھیجیں۔ ہم تصدیق کرتے ہیں کہ آیا جیومیٹری موجودہ ٹولنگ سے میل کھاتی ہے یا نئے کٹر سیٹ اپ کی ضرورت ہے، اس کے مطابق اقتباس کریں، اور تقریباً 20 کاروباری دنوں میں نمونہ فراہم کر سکتے ہیں۔
  • کیا مواد اور سطح کے علاج دستیاب ہیں؟الائے سٹیل اور C45 ہائی ٹارک ڈرائیوز کے لیے، سٹینلیس سٹیل جہاں سنکنرن مزاحمت کی ضرورت ہو، اور ہلکے یا غیر مقناطیسی ایپلی کیشنز کے لیے پیتل، تانبا، ایلومینیم یا POM۔ سطح کے علاج میں زنک اور نکل چڑھانا، پاسیویشن، آکسیڈیشن، انوڈائزیشن، جیومیٹ، ڈیکرومیٹ، بلیک آکسائیڈ، فاسفیٹائزنگ، پاؤڈر کوٹنگ اور الیکٹروفورسس شامل ہیں۔ ہمیں ماحول بتائیں اور ہم ایک تجویز کریں گے۔
  • کیا مجھے مماثل جوڑا یا سنگل گیئر آرڈر کرنا چاہئے؟مماثل جوڑا آرڈر کریں۔ اسپائرل بیول گیئرز کو لیپ کیا جاتا ہے اور ان کے رابطے کے پیٹرن کو ایک سیٹ کے طور پر چیک کیا جاتا ہے، لہذا موجودہ جوڑے کے صرف ایک گیئر کو تبدیل کرنے سے عام طور پر شور اور تیز لباس پیدا ہوتا ہے یہاں تک کہ جب دونوں حصے درست طریقے سے پیمائش کرتے ہیں۔ اگر صرف ایک گیئر کو نقصان پہنچا ہے، تو ہم دونوں کو بھیجیں تاکہ متبادل کو بچ جانے والے حصے سے ملایا جا سکے۔
  • سرپل بیول گیئر کو خصوصی بیرنگ کی ضرورت کیوں ہے؟دانت کی لکیر میں ہیلکس زاویہ کی وجہ سے، گیئر ٹینجینٹل اور ریڈیل بوجھ کے علاوہ شافٹ کے ساتھ ایک محوری تھرسٹ فورس پیدا کرتا ہے۔ اس زور کو لے جانے کے لیے بیرنگ کا انتخاب کرنا ضروری ہے - عام طور پر ایک ٹیپرڈ رولر یا کونیی رابطہ انتظام - یہی وجہ ہے کہ ایک سرپل بیول جوڑے کو شافٹ اور بیئرنگ لے آؤٹ کے ساتھ بہترین طور پر بیان کیا جاتا ہے۔
  • آپ کی رواداری، لیڈ ٹائم اور ادائیگی کی شرائط کیا ہیں؟رواداری کا انحصار خصوصیت اور درستگی کے درجے پر ہوتا ہے، جو پورے خاندان میں 0.001 ملی میٹر سے 0.1 ملی میٹر تک ہوتا ہے۔ ہمیں اپنے ردعمل اور رابطہ پیٹرن کی ضرورت بتائیں اور ہم اس بات کی تصدیق کریں گے کہ یہ کون سا گریڈ حاصل کرتا ہے۔ نمونوں میں تقریباً 20 کاروباری دن اور بلک پروڈکشن میں 25 دن لگتے ہیں، نمونے کی قیمتیں 2-100 USD ہیں جس میں گاہک کی طرف سے ایکسپریس فریٹ کی ادائیگی ہوتی ہے، اور ادائیگی کی شرائط T/T یا L/C ہیں۔

متعلقہ

متعلقہ مصنوعات اور مزید پڑھنا

سرپل بیول گیئر کوٹیشن کی درخواست کریں۔

اپنی ڈرائنگ، نمونہ، یا مطلوبہ ماڈیول، تناسب، ٹارک اور لفافہ بھیجیں۔ ہم جیومیٹری، درستگی کے درجے اور مواد کی تصدیق کرتے ہیں اور 24 گھنٹے کے اندر قیمت اور لیڈ ٹائم کے ساتھ جواب دیتے ہیں۔

ابھی انکوائری بھیجیں۔

* رواداری، لیڈ ٹائم اور قیمت کے اعداد و شمار پروڈکٹ فیملی میں ایک حد کے طور پر دیے جاتے ہیں اور ڈرائنگ کے مطابق فی آرڈر کی تصدیق کی جاتی ہے۔ سرپل بیول گیئرز مماثل جوڑوں کے طور پر فراہم کیے جاتے ہیں۔ براہ کرم آرڈر کرنے سے پہلے میٹنگ پارٹ نمبر کی تصدیق کریں۔
