چھوٹے درست طریقہ کار کے لیے رائٹ اینگل ڈرائیو گیئرز: 1:1 سے 5:1 تک ایک مکمل تناسب والا خاندان جس میں 10 سے 60 دانت ہوتے ہیں، POM یا نایلان میں ڈھالے گئے، اختیاری پیتل کے داخل اور سیٹ اسکرو کے ساتھ۔ کافی مشینوں اور پرنٹرز کے لیے کافی پرسکون، بیٹری سے چلنے والے آلات کے لیے کافی روشنی، اور دنیا میں کہیں بھی ڈرائنگ کے لیے فراہم کی جاتی ہے۔
پلاسٹک کا بیول گیئر کٹے ہوئے دھاتی دانتوں کی بجائے مولڈ پولیمر دانتوں کا استعمال کرتے ہوئے 90 ڈگری تک ڈرائیو موڑتا ہے۔ یہ واحد تبدیلی چکنا کرنے کی ضرورت کو دور کرتی ہے، جوڑے کا وزن کم کرتی ہے، اور میش کو نمایاں طور پر پرسکون بناتی ہے - یہی وجہ ہے کہ یہ انتظام کافی مشینوں، پرنٹرز، پردے کی موٹروں، روبوٹ ویکیوم اور چھوٹی ریموٹ کنٹرول گاڑیوں میں ظاہر ہوتا ہے۔ Raydafon اس خاندان کو مینوفیکچرر اور سپلائر دونوں کے طور پر ننگبو، چین میں اپنی فیکٹری سے تیار کرتا ہے، لہذا آپ اور مولڈنگ مشین کے درمیان کوئی تجارتی مارجن نہیں ہے۔
حسب ضرورت ان پیرامیٹرز کا احاطہ کرتی ہے جو عام طور پر یہ فیصلہ کرتے ہیں کہ آیا کوئی گیئر فٹ بیٹھتا ہے: ماڈیول، دانتوں کی تعداد، بور کا قطر، حب اور باس کے طول و عرض، تناسب، اور خود پولیمر۔ ایک ڈرائنگ، ایک نمونہ گیئر یا طول و عرض کے ساتھ ایک تصویر بھی بھیجیں اور ہم قریب ترین معیاری حصے کی تصدیق کریں گے یا ایک نئے ٹول کا حوالہ دیں گے۔ اسی ورکشاپ سے متعلقہ مصنوعات وسیع شامل ہیںپلاسٹک گیئررینج،پلاسٹک ہیلیکل گیئرمتوازی شافٹ ڈرائیوز اور دھات کے لیے خاندانبیول گیئرلائن جہاں ٹارک اس سے زیادہ ہے جو پولیمر لے جا سکتا ہے۔
اہم مماثلت نوٹ:تناسب کے جوڑے کو ایک ساتھ استعمال کیا جانا چاہئے۔ 1:1 کے تناسب میں سیدھے دانت والے بیول گیئرز اپنے تناسب کے اندر قابل تبادلہ ہوتے ہیں، لیکن5:1 تناسب والے حصے جن کا حصہ نمبر * (GB1M512* اور GB1M512BS*) پر ختم ہوتا ہے صرف 60 دانتوں والے بیول گیئر سے ملتا ہے — ان کی جیومیٹری کسی دوسرے گیئر کے ساتھ مطابقت نہیں رکھتی۔آرڈر دینے سے پہلے براہ کرم میٹنگ پارٹ نمبر کی تصدیق کریں۔

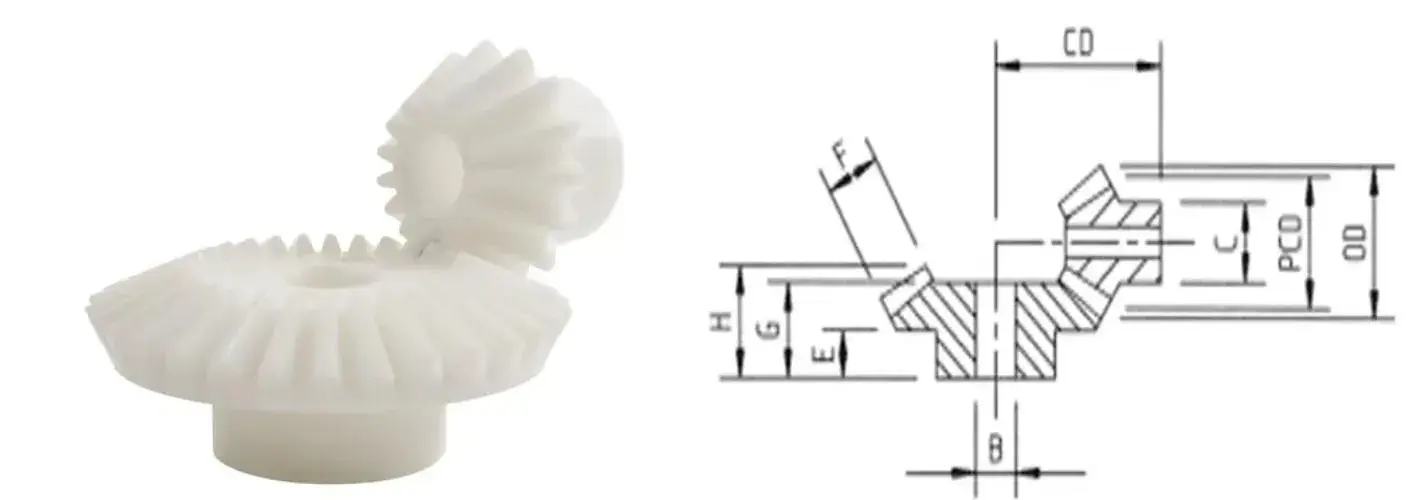

تمام جہتیں ملی میٹر میں۔ اپنے لے آؤٹ کے خلاف فٹمنٹ کو چیک کرنے کے لیے اوپر دی گئی ریفرنس ڈرائنگ کے ساتھ حروف B، CD، C، E، F، G اور H استعمال کریں۔
ہر کالم کو پڑھنے کے لیے ٹیبل کو سائیڈ وے اسکرول کریں۔ دائیں ہاتھ کا کالم ہر حصے کے لیے پیتل کا داخل اور سیٹ سکرو ورژن دکھاتا ہے۔
| حصہ نمبر | پچ (موڈ) |
کی تعداد دانت |
تمام جہتیں ملی میٹر میں | پیتل ڈالیں۔ اور سیٹ سکرو |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| باہر dia. | پچ dia. | بور دیا. بی | سی ڈی | حب دیا. سی | باس کی لمبائی E | دانت کی چوڑائی F | لمبائی جی | لمبائی H | ||||
| 1:1 تناسب | ||||||||||||
| GB05M016 | 0.5 | 16 | 8.7 | 8.0 | 3.0 | 10.5 | 7.0 | 6.0 | 2.0 | 8.0 | 8.0 |
|
| GB1M016 | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 12.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| GB1M016BS | 1 | 16 | 17.6 | 16 | 5.0 | 18.4 | 16.0 | 8.0 | 4.7 | 13.6 | 13.6 |
|
| 2:1 تناسب | ||||||||||||
| جی بی 1 ایم 215030 | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 12.2 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 8.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| GB1M215030BS | 1 | 15 | 16.8 | 15.0 | 5.0 | 26.4 | 16.0 | 10.6 | 6.6 | 17.0 | 17.0 |
|
| 30 | 31.1 | 30.0 | 4.0 | 20.9 | 18.0 | 9.1 | 6.6 | 14.8 | 16.2 |
|
||
| 3:1 تناسب | ||||||||||||
| جی بی 1 ایم 315045 | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 12.3 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 10.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| GB1M315045BS | 1 | 15 | 16.6 | 15.0 | 5.0 | 34.3 | 16.0 | 11.0 | 9.2 | — | 20.4 |
|
| 45 | 46.1 | 45.0 | 6.0 | 22.7 | 23.4 | 9.6 | 9.2 | 16.5 | 18.2 |
|
||
| 4:1 تناسب | ||||||||||||
| GB1M410040 | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 7.8 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 10.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| GB1M410040BS | 1 | 10 | 12.0 | 10.0 | 4.0 | 30.1 | 12.7 | 9.3 | 8.2 | — | 17.7 |
|
| 40 | 40.8 | 40.0 | 6.0 | 20.1 | 23.4 | 10.8 | 8.2 | 15.7 | 17.0 |
|
||
| 5:1 تناسب | ||||||||||||
| جی بی 1 ایم 512060 | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 10.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512060BS | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
| 60 | 60.4 | 60 | 6.0 | 21.0 | 20.5 | 11.0 | 9.5 | 15.5 | 17.4 |
|
||
| GB1M512* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 9.5 | 10.0 | 9.5 | — | 20.3 |
|
| GB1M512BS* | 1 | 12 | 13.7 | 12.0 | 4.0 | 40.5 | 14.3 | 10.0 | 9.5 | — | 20.3 |
|
ٹیبل پڑھنا:BS لاحقہ والے حصے مثبت شافٹ فکسنگ کے لیے پیتل کا داخل اور سیٹ سکرو رکھتے ہیں۔ حروف B, CD, C, E, F, G اور H مندرجہ بالا تصریحات کے سیکشن میں حوالہ ڈرائنگ کی پیروی کرتے ہیں۔ لمبائی والے کالم میں ڈیش کا مطلب ہے کہ اس حصے پر طول و عرض لاگو نہیں ہوتا ہے۔ یقین نہیں ہے کہ کون سا جوڑا آپ کے لے آؤٹ کے مطابق ہے؟ ڈرائنگ یا شافٹ کے طول و عرض بھیجیں اور ہم اس سے ملیں گے.

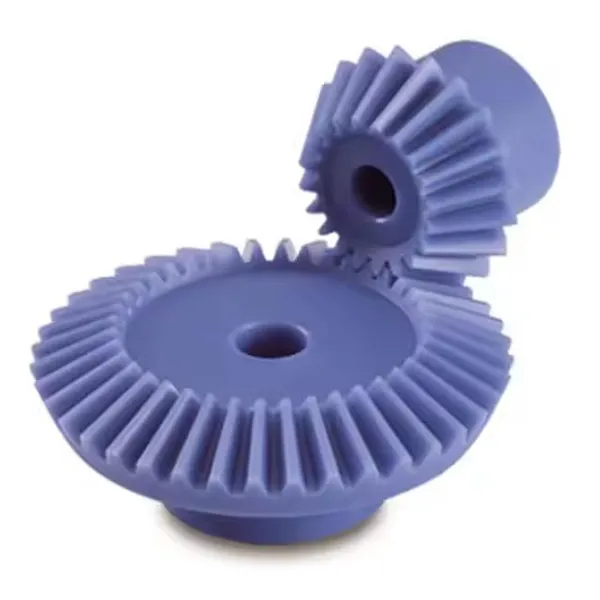

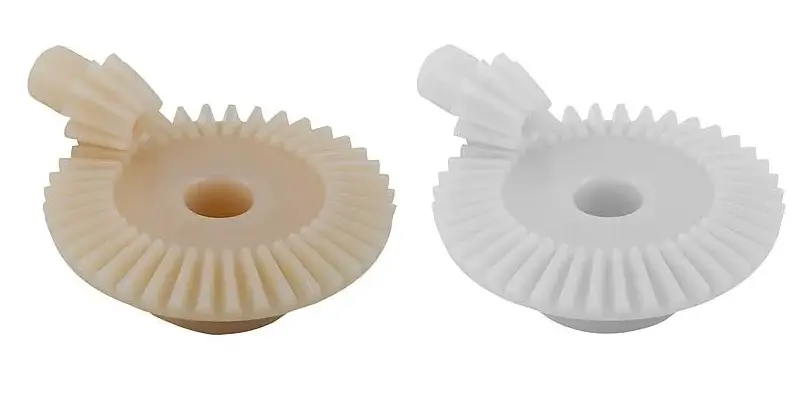

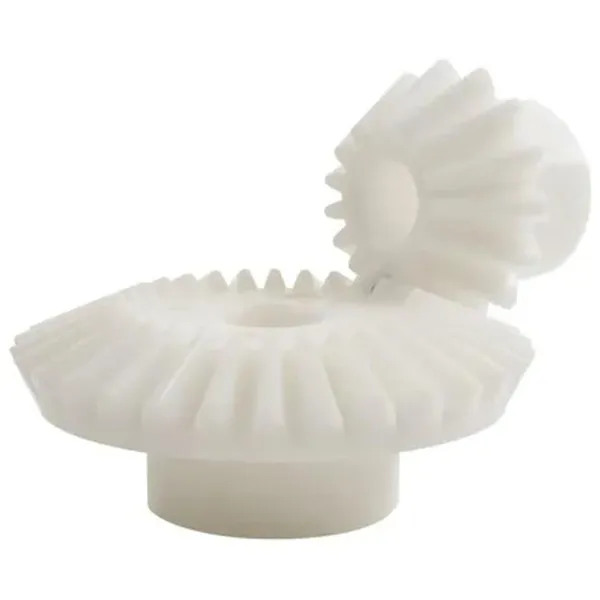

ہمارے مولڈ پلاسٹک بیول گیئرز کی تصاویر — دانتوں کی شکل، حب اور پیتل داخل کرنے کا اختیار۔

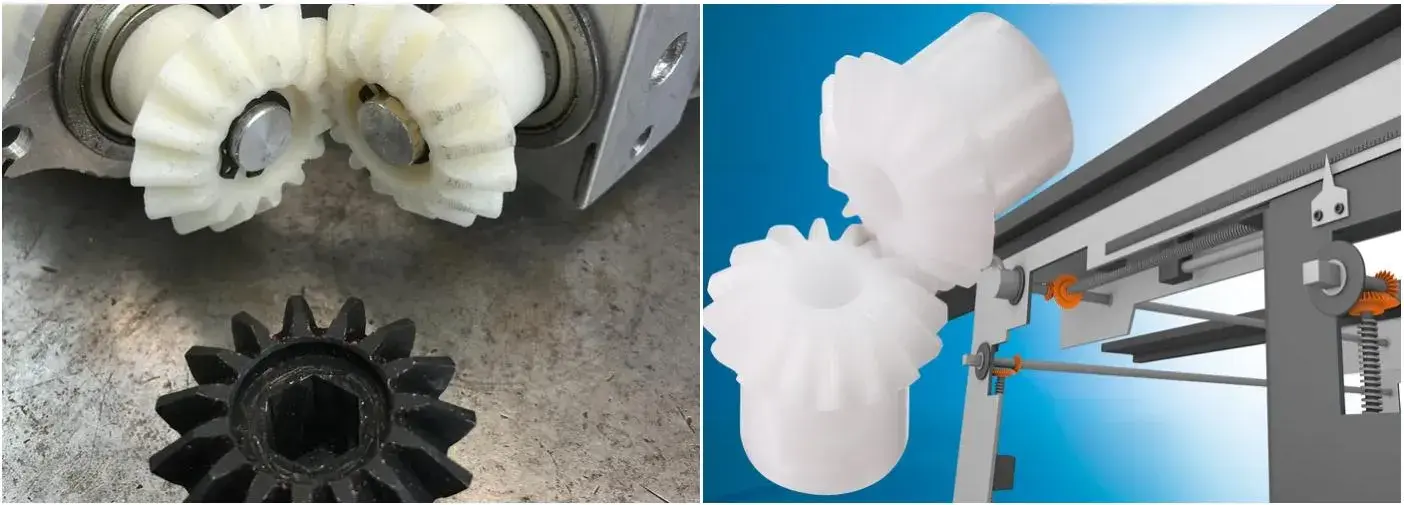

ہلکے وزن، پرسکون دوڑ اور سنکنرن مزاحمت کا امتزاج پلاسٹک کے بیول گیئرز کو پروڈکٹ کے متعدد خاندانوں میں چھوٹے دائیں زاویہ والی ڈرائیوز کے لیے موزوں بناتا ہے۔
سمارٹ پردے کی مشینیں کمرے میں خلل ڈالے بغیر خاموشی سے کھلتی اور بند ہوجاتی ہیں، جب کہ روبوٹ ویکیوم کلینر کم پاور ڈرا اور طویل سروس لائف کے ساتھ چڑھنے اور مڑنے کے لیے ایک ہی رائٹ اینگل ڈرائیو کا استعمال کرتے ہیں۔
پرنٹرز ہموار کاغذ کے فیڈ اور کم آپریٹنگ شور کے لیے دانتوں کی مستقل شکل پر انحصار کرتے ہیں، اور شریڈرز وقت سے پہلے ناکامی کے بغیر مسلسل کاغذ کے بوجھ سے نمٹنے کے لیے کیمیائی مزاحمت اور پہننے کی مزاحمت کا استعمال کرتے ہیں۔
ریموٹ کنٹرول گاڑیاں کم وزن سے فائدہ اٹھاتی ہیں، جس سے بیٹری کی زندگی بہتر ہوتی ہے، جبکہ پولیمر گرنے اور اثرات کو برداشت کرتا ہے۔ بچوں کی مصنوعات کے لیے مناسب مواد کے درجات دستیاب ہیں۔
منسلک آلات میں رائٹ اینگل ڈرائیوز آس پاس کے حصوں کی چکنائی کی آلودگی کے بغیر چلتی ہیں، اور مولڈ میش گھریلو ماحول میں آپریٹنگ شور کو کم رکھتا ہے۔
پیمائش اور پوزیشننگ میکانزم میں 90 ڈگری کومپیکٹ ٹرانسفر، جہاں کم جڑتا اور غیر مقناطیسی، غیر زنگ نہ لگنے والے حصے ایک فائدہ ہیں۔
کوئی بھی چھوٹی سی دائیں زاویہ والی ڈرائیو جہاں آپ کو دوسری صورت میں دھاتی بیول جوڑے، ایک علیحدہ رہائش اور چکنا کرنے والے مقام کی ضرورت ہوگی۔ ڈرائنگ اور ڈیوٹی بھیجیں اور ہم مواد اور تناسب پر مشورہ دیں گے۔
اوپر دیے گئے ٹیبل سے پارٹ نمبر بھیجیں یا اپنی اپنی ڈرائنگ — ماڈیول، تناسب، دانتوں کی گنتی، بور اور مقدار۔ ہم میٹنگ گیئر کے خلاف فٹمنٹ کی تصدیق کرتے ہیں، مواد کے بارے میں مشورہ دیتے ہیں، اور قیمت اور لیڈ ٹائم کے ساتھ 24 گھنٹے کے اندر جواب دیتے ہیں۔
ابھی انکوائری بھیجیں۔* تناسب کو مماثل جوڑوں کے طور پر ترتیب دیا جانا چاہیے۔ طول و عرض وضاحتی سیکشن میں حوالہ ڈرائنگ کی پیروی کرتے ہیں۔ براہ کرم آرڈر کرنے سے پہلے اپنی اسمبلی کے خلاف حتمی ڈرائنگ کی تصدیق کریں۔ پیتل کے داخل اور سیٹ سکرو ورژن کی شناخت BS لاحقہ سے ہوتی ہے۔
