TMR مکسرز اور ڈائیٹ فیڈرز کے لیے 540 rpm PTO سے چلنے والا سیارہ کم کرنے والا، 11.1:1 سے 662.8:1 کے تناسب کے ساتھ 3,810–42,000 N·m مسلسل ٹارک فراہم کرتا ہے۔ کاسٹ آئرن ہاؤسنگ، کاربرائزڈ الائے اسٹیل گیئرنگ، ڈوئل سیلنگ اور دھول، کیچڑ اور واش-ڈاؤن میں روزانہ کے کام کے لیے IP65 تحفظ۔
پی جی اے سیریز اوجر ڈرائیو یونٹ ہے جو ٹریکٹر PTO اور فیڈ مکسر کے مکسنگ اسکرو کے درمیان بیٹھتی ہے۔ ٹریکٹر سے ایک 540 rpm ان پٹ سیاروں کے مرحلے کے ذریعے کم ہو کر کم ہو جاتا ہے، زیادہ ٹارک کی گردش جس میں اوجر کو سائیلج، گھاس کو اٹھانے اور فولڈ کرنے کی ضرورت ہوتی ہے اور بغیر رکے توجہ مرکوز کرنا پڑتا ہے۔ چونکہ لوڈ پاتھ کئی سیارے کے گیئرز پر مشترک ہے، اس لیے ڈرائیو مکسر کی فرنٹ یا سائیڈ پلیٹ پر بولٹ کرنے کے لیے کافی کمپیکٹ رہتی ہے جبکہ اب بھی سب سے چھوٹے ماڈل پر 3,810 N·m سے سب سے بڑے پر 42,000 N·m تک مسلسل ٹارک پیدا کرتی ہے۔
Raydafon ایک ISO 9001 کوالٹی سسٹم کے تحت ننگبو، چین میں اپنی ورکشاپ میں PGA سیریز بناتا ہے، اور اسے فیڈ مکسر اور ڈائیٹ فیڈر مینوفیکچررز کو OEM یونٹ کے ساتھ ساتھ ڈیلرز کو متبادل گیئر باکس کے طور پر فراہم کرتا ہے۔ اگر آپ کی مشین PTO سے چلنے والی ہے تو اسے a کے ساتھ جوڑیں۔فیڈ مکسر کے لیے پی ٹی او شافٹ; اگر آپ کا مکسر سیاروں کے بجائے بیول اسٹیج کا استعمال کرتا ہے، تو موازنہ کریں۔فیڈ مکسر گیئر باکسایک ہی سائٹ پر رینج.
ایک اوجر ڈرائیو پلانیٹری گیئر باکس ایک سماکشی ریڈوسر ہے جس میں سورج گیئر کئی سیارے کے گیئرز چلاتا ہے جو سیارے کے کیریئر کے ذریعہ لے جانے کے دوران ایک رنگ گیئر کے اندر گھومتے ہیں۔ اس لیے ٹارک ایک جوڑے کے بجائے ایک ہی وقت میں متعدد دانتوں کے رابطوں کے ذریعے منتقل ہوتا ہے، یہی وجہ ہے کہ سیاروں کی اکائی مختصر، گول ہاؤسنگ میں ایک بھاری مکسر بوجھ اٹھا سکتی ہے اور یہ اس جھٹکے کے خلاف کیوں مزاحمت کرتی ہے جو اس وقت ہوتا ہے جب ایک مکمل اوگر منجمد یا کمپیکٹڈ فیڈ میں شروع ہوتا ہے۔
فیڈ مکسر میں ترتیب سیدھی ہے: 540 rpm پر ٹریکٹر PTO، اوجر شافٹ پر تقریباً 5-50 rpm پر گرہوں کی کمی، اور ایک ٹارک ضرب جو نسبتاً چھوٹے ٹریکٹر کو ایک بڑے مکسنگ سکرو کو موڑنے دیتا ہے۔ یہی وجہ ہے کہ PGA سیریز کا انتخاب چھوٹے ٹریکٹر چلانے والے فارموں کے ذریعے کیا جاتا ہے - گیئر باکس، ٹریکٹر نہیں، اضافی ٹرننگ فورس فراہم کرتا ہے۔ یہی اصول سائیلج اور بائیو گیس پلانٹ کے فیڈرز پر بھی لاگو ہوتا ہے، جہاں مسلسل کم رفتار گردش چوٹی کی رفتار سے زیادہ اہمیت رکھتی ہے۔
تمام ماڈلز کی درجہ بندی 540 rpm کی ان پٹ رفتار سے کی گئی ہے۔ ہر کالم کو دیکھنے کے لیے ٹیبل کو سائیڈ وے اسکرول کریں۔
| ماڈل | مسلسل ٹارک (N·m) | زیادہ سے زیادہ ٹارک (N·m) | تناسب i | ان پٹ شافٹ |
|---|---|---|---|---|
| سنگل اسٹیج اور دو اسٹیج ماڈل | ||||
| PGA-502 | 3,810 | 7,620 | 12.36–15.51 | 1"3/8 Z6 |
| PGA-1002/3 | 8,500 | 17,000 | 16.8–30.6 | 1"3/4 Z20 |
| PGA-1202 | 11,600 | 23,200 | 11.1–19.4 | 1"3/4 Z20 |
| PGA-1602/3 | 15,700 | 31,400 | 13.4–47.5 | 1"3/4 Z20 |
| PGA-1702/3 | 15,700 | 31,400 | 13.4–47.5 | 1"3/4 Z20 |
| PGA-2102/3 | 21,000 | 47,000 | 12.1–62.1 | 1"3/4 Z20 |
| PGA-2502 | 23,780 | 48,000 | 13.6–23.6 | 1"3/4 Z20 |
| PGA-3003/4 | 30,760 | 61,520 | 25.7–84.4 | 1"3/4 Z20 |
| PGA-4203 | 42,000 | 142,000 | 27.8–91.4 | 1"3/4 Z20 |
| بڑے عمودی مکسرز اور بائیو گیس فیڈرز کے لیے اعلی تناسب والے ماڈل | ||||
| PGA-1603 | 15,700 | 31,400 | 24.4–116.9 | 1"3/4 Z20 |
| PGA-1703 | 15,700 | 31,400 | 24.4–116.9 | 1"3/4 Z20 |
| PGA-2103 | 21,000 | 47,000 | 31.8–126.5 | 1"3/4 Z20 |
| PGA-2503 | 23,780 | 48,000 | 35.7–142.2 | 1"3/4 Z20 |
| PGA-3004 | 30,760 | 61,520 | 97.4–612.3 | 1"3/4 Z20 |
| PGA-4204 | 42,000 | 142,000 | 105.4–662.8 | 1"3/4 Z20 |
یقین نہیں ہے کہ کون سا فریم فٹ بیٹھتا ہے؟ مکسر برانڈ، اوجر کا قطر، ٹریکٹر ہارس پاور اور مطلوبہ اوجر اسپیڈ بھیجیں — ہمارے انجینئرز آپ کے آرڈر کرنے سے پہلے ماڈل اور تناسب کی تصدیق کریں گے۔

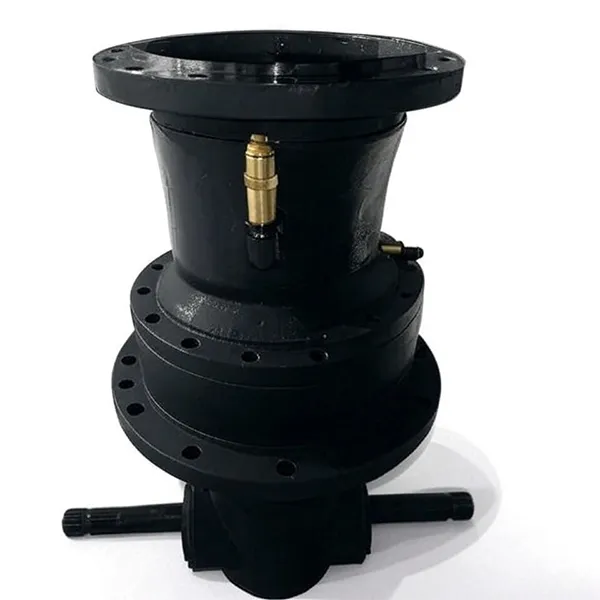

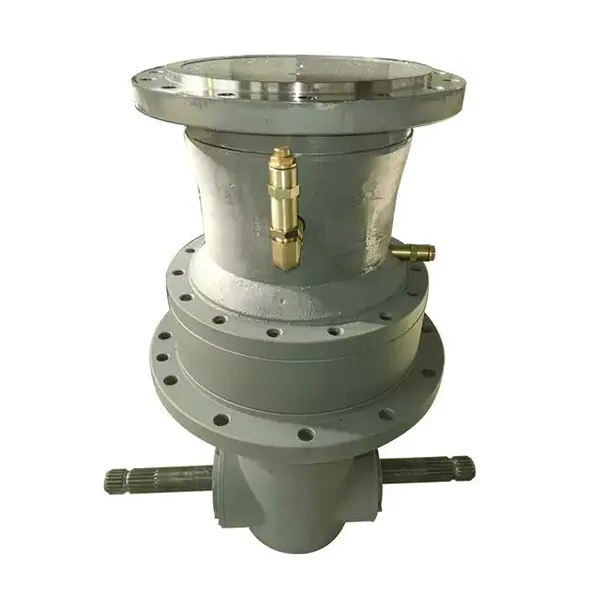

ذیل میں دی گئی دونوں تصویریں PGA سیریز کی اکائی ہیں جو ہم تیار کرتے ہیں: اسمبل شدہ گیئر باکس جس میں کاسٹ ہاؤسنگ اور PTO ان پٹ، اور ڈائمینشن ڈرائنگ جس کو بڑھتے ہوئے چیک کے لیے استعمال کیا جاتا ہے۔
گیئرز اور شافٹ کو اعلی طاقت والے مرکب سٹیل اور گیس کاربرائزڈ سے مشین بنایا جاتا ہے، پھر تقریباً HRC58 کی دانتوں کی سطح کی سختی تک بجھایا جاتا ہے جب کہ بنیادی جھٹکا جذب کرنے کے لیے کافی سخت رہتا ہے۔ یہی امتزاج پی جی اے سیریز کو کھرچنے والی سائیلج پر پہننے کی مزاحمت اور بار بار لوڈ ہونے والے آغاز کو برداشت کرتا ہے، اور یہی وجہ ہے کہ ایک ہی فریم کو بیرونی لفافے کو تبدیل کیے بغیر وسیع تناسب کی حد میں پیش کیا جا سکتا ہے۔
ہاؤسنگ ایک ٹکڑا کاسٹ آئرن باڈی ہے، جو بیئرنگ بورز کو مرتکز رکھتا ہے اور اس کمپن کو گیلا کرتا ہے جو کہ من گھڑت ہاؤسنگ منتقل کرے گی۔ ان پٹ اور آؤٹ پٹ کے سروں پر دوہری سیلنگ چکنا کرنے والے کو اندر رکھتی ہے اور دھول، گندگی اور دھونے والے پانی کو باہر رکھتی ہے، جس سے یونٹ کو IP65 تحفظ کی سطح ملتی ہے۔ چکنائی کے نپلز اور آئل فل پوائنٹ کو پوزیشن میں رکھا گیا ہے لہذا مکسر کے ساتھ اس کی ورکنگ پوزیشن میں معمول کی سرونگ کی جا سکتی ہے۔
پیکنگ سے پہلے ہر گیئر باکس کو چلایا اور چیک کیا جاتا ہے: ہموار گردش اور آئل سیلنگ، گیئر سیٹ پر بیک لیش اور رابطے کے پیٹرن کی تصدیق، اور ان پٹ اسپلائن اور آؤٹ پٹ فلینج کا حتمی معائنہ کرنے کے لیے بغیر لوڈ کا چلنا۔ جب آپ کے پروجیکٹ کو دستاویزی ثبوت کی ضرورت ہو تو ٹیسٹ کے ریکارڈ کو شپنگ دستاویزات کے ساتھ منسلک کیا جا سکتا ہے۔
مندرجہ بالا ایندھن کی بچت اور سروس وقفہ کے اعداد و شمار ہمارے گیئر باکس ڈیزائن اور عام فیڈ مکسر ڈیوٹی پر مبنی ہیں۔ اصل نتائج کا انحصار ٹریکٹر، راشن اور آپریٹنگ حالات پر ہوتا ہے۔
پی جی اے سیریز ایک ٹھوس، کمپیکٹ سیاروں کی ترسیل کے طور پر فراہم کی جاتی ہے جو تین عام مکسر لے آؤٹ میں بولٹ ہوتی ہے۔ ہمیں بتائیں کہ آپ کس کو بناتے یا چلاتے ہیں، اور آؤٹ پٹ فلینج، بڑھتے ہوئے چہرہ اور تیل بھرنے کی پوزیشن اسی کے مطابق سیٹ کی گئی ہے۔
ٹرک انجن PTO یا ہائیڈرولک موٹر سے گیئر باکس کے ذریعے لی گئی Auger ڈرائیو، مکسر فرنٹ پلیٹ پر ہاؤسنگ کے ساتھ۔
حرکت پذیر چیسس پر نصب گیئر باکس، جہاں کم وائبریشن والے سیاروں کی ترتیب گیئر سیٹ کو سفری جھٹکے سے بچاتی ہے۔
بائیو گیس پلانٹس، فیڈ سینٹرز اور اسٹیشنری TMR تنصیبات پر مسلسل ڈیوٹی، جہاں تیل کولنگ اور سروس تک رسائی کا منصوبہ بنایا جا سکتا ہے۔
پی جی اے سیریز فیڈ مکسر اور بائیو گیس پلانٹ فیڈنگ سسٹم کی گردش کو چلاتی ہے۔ عام تنصیبات میں شامل ہیں:
اگر آپ کی مشین اس فہرست میں نہیں ہے، تو درخواست اور ڈیوٹی سائیکل کی وضاحت کریں۔ ایک گیئر باکس جو اسٹیشنری بائیو گیس فیڈر کے مطابق ہوتا ہے اسے ٹرک میں نصب TMR ویگن کے لیے تیل کی مختلف تفصیلات یا بڑھتے ہوئے زاویے کی ضرورت ہو سکتی ہے۔
★★★★★رابرٹ مارٹنیزپائپ لائن اور سائٹ کے آلات کا ٹھیکیدار، ہیوسٹن، USA
ہم نے ان سیاروں کے گیئر باکسز کو گلف کوسٹ پائپ لائن کے کام پر استعمال کیا جہاں نمک کا اسپرے اور مسلسل وائبریشن معمول کی بات ہے۔ چھ ماہ کے مسلسل آپریشن کے دوران یونٹ مستحکم رہے، گیئر میشنگ کی درستگی میں کوئی قابل پیمائش تبدیلی نہیں ہوئی۔ وہ اب ہمارے ویلڈنگ پوزیشنر کو چلاتے ہیں، ناہموار سمندری زمین پر بھی بازو کو مستحکم رکھتے ہیں۔ اگلے پائپ لائن مرحلے کے لیے وہ ہمارے منظور شدہ سپلائر کی فہرست میں شامل ہیں۔
★★★★★سوفی ڈوبوسپروڈکشن مینیجر، آٹوموٹو پارٹس پلانٹ، لیون، فرانس
ہماری سٹیمپنگ لائن پر دو سال اور پوزیشننگ کی درستگی اب بھی ±0.02 ملی میٹر کے اندر ہے، یہاں تک کہ پتلی ایلومینیم شیٹ پر بھی۔ ان یونٹس پر سوئچ کرنے کے بعد ہماری فرسٹ پاس کی پیداوار میں تقریباً 15 فیصد بہتری آئی، اور گیئر باکسز کو تیل کی طے شدہ تبدیلیوں کے علاوہ کسی چیز کی ضرورت نہیں ہے۔
★★★★★مارکو روسیمینٹیننس خریدار، ٹیکسٹائل مشینری، اٹلی
میں یورپ اور چین کے درمیان وولٹیج کے فرق کے بارے میں فکر مند تھا، اور ان کے انجینئرز نے راتوں رات موافقت کا منصوبہ تیار کیا اور دوہری وولٹیج کنٹرول ماڈیول فراہم کیا۔ یہاں تک کہ لکڑی کے کریٹ میں مقامی اسپیئر پارٹس کے رابطے کے ساتھ اطالوی زبان میں درست چکنا کرنے والا اور مینٹیننس مینوئل بھی شامل تھا۔ ماؤنٹنگ انٹرفیس ہمارے لوم ڈرائیو شافٹ سے بالکل مماثل ہے، کمیشننگ کے دوران محوری حرکت کے بغیر۔
Raydafon پوری ڈرائیو ٹرین کو فیڈ مکسر کے ارد گرد فراہم کرتا ہے، لہذا آپ گیئر باکس، شافٹ اور کپلنگز کو ایک فیکٹری اور ایک معائنہ کے معیار سے آرڈر کر سکتے ہیں:
مکسر ماڈل یا ڈرائنگ، ٹریکٹر ہارس پاور، مطلوبہ اوجر اسپیڈ اور ڈیلیوری پورٹ بھیجیں۔ ہمارے انجینئرز فریم، تناسب اور ان پٹ شافٹ کی تصدیق کرتے ہیں، پھر 24 گھنٹے کے اندر فرم قیمت کے ساتھ جواب دیتے ہیں۔
