مصنوعات
بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر
  • بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈربوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر
  • بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈربوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر

بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر

Raydafon ایک چین میں مقیم OEM کارخانہ دار اور بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر فراہم کرنے والا ہے۔ یہ اوپری بازو کا سلنڈر بجلی کی مرمت، میونسپل کی تعمیر اور بل بورڈ کی تنصیب کے لیے استعمال ہونے والی فضائی کام کی گاڑیوں پر بوم پلیٹ فارم کو اٹھاتا اور رکھتا ہے۔ معیاری ماڈل GTHZ210C-620500-000 Φ110 mm بور، Φ75 mm راڈ، 815 mm سٹروک، 1433 mm انسٹالیشن فاصلہ، 23 MPa ورکنگ پریشر، 2-Φ9 پورٹ اور 100 کلو وزن کا استعمال کرتا ہے۔ ایک پیٹنٹ شدہ ڈوئل پسٹن ڈیزائن 2000 kN تھرسٹ تک پہنچتا ہے، پوزیشننگ کی خرابی کو ±3 سینٹی میٹر کے اندر کنٹرول کیا جاتا ہے۔ سلنڈر باڈی خاص الائے اسٹیل سے بنی ہے، جعلسازی اور گرمی کو چھ بار ٹریٹ کیا گیا ہے، جس کی سختی عام اسٹیل سے 40% زیادہ ہے۔ ایک چوگنی کمپوزٹ سیلنگ سسٹم بارش، دھول اور نمک کے چھڑکنے والے ماحول کے لیے استعمال کیا جاتا ہے، جس کی تصدیق ساحلی حالات میں 3 سال تک جاری رہتی ہے۔ ماڈیولر ڈیزائن موازنے والی مصنوعات کے مقابلے میں حجم میں 25% اور وزن میں 18% کمی کرتا ہے، اور فوری انسٹال انٹرفیس تنصیب کے وقت کو نصف تک کم کرتا ہے۔ کسٹم بور، اسٹروک، انسٹالیشن کا فاصلہ، پورٹ پوزیشن اور پرائیویٹ لیبل سپورٹ ہیں۔ ہدف کی قیمتوں کا تعین عام طور پر ماڈل اور مقدار کے لحاظ سے درآمدی متبادل کے مقابلے میں مسابقتی ہے۔ تیزی سے کوٹیشن کے لیے ڈرائنگ نمبر، مطلوبہ مقدار اور منزل کی بندرگاہ بھیجیں۔
چین OEM ایریل ورک وہیکل سلنڈر بنانے والا

بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر ہوائی پلیٹ فارمز اور پاور ریپیئر ٹرکوں کے لیے

Raydafon ایک چین میں قائم فیکٹری ڈائریکٹ مینوفیکچرر اور بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر فراہم کرنے والا ہے۔ یہ اوپری بازو سلنڈر بجلی کی مرمت، میونسپل کنسٹرکشن، بل بورڈ کی تنصیب اور اونچائی پر دیکھ بھال کے لیے استعمال ہونے والی فضائی کام کی گاڑیوں پر بوم پلیٹ فارم چلاتا ہے۔ معیاری ماڈل GTHZ210C-620500-000 پیٹنٹ شدہ ڈوئل پسٹن ڈیزائن، 23 MPa ورکنگ پریشر، Φ110 ملی میٹر بور، Φ75 ملی میٹر راڈ اور 815 ملی میٹر اسٹروک کے ساتھ 2000 kN تک کا تھرسٹ فراہم کرتا ہے۔ اسپیشل الائے اسٹیل باڈی کو جعلی بنایا گیا ہے اور عام اسٹیل سے 40% زیادہ سختی کے لیے گرمی کا چھ بار علاج کیا جاتا ہے، اور ایک چوگنی کمپوزٹ سیلنگ سسٹم بارش، دھول، ہوا اور ساحلی نمک کے اسپرے کو ہینڈل کرتا ہے۔ ماڈیولر ڈیزائن موازنے والی مصنوعات کے مقابلے میں حجم میں 25% اور وزن میں 18% کمی کرتا ہے۔ کسٹم بور، اسٹروک، انسٹالیشن کا فاصلہ، پورٹ پوزیشن اور پرائیویٹ لیبل سپورٹ ہیں۔ کوٹیشن کی درخواست کرنے کے لیے اپنا ڈرائنگ نمبر، مطلوبہ مقدار اور منزل کی بندرگاہ بھیجیں۔

2000 kNزیادہ سے زیادہ زور
23 ایم پی اےکام کا دباؤ
Φ110×Φ75بور × چھڑی
815 ملی میٹراسٹروک

فضائی کام کی گاڑیاں اس اپر آرم ہائیڈرولک سلنڈر کا انتخاب کیوں کرتی ہیں۔

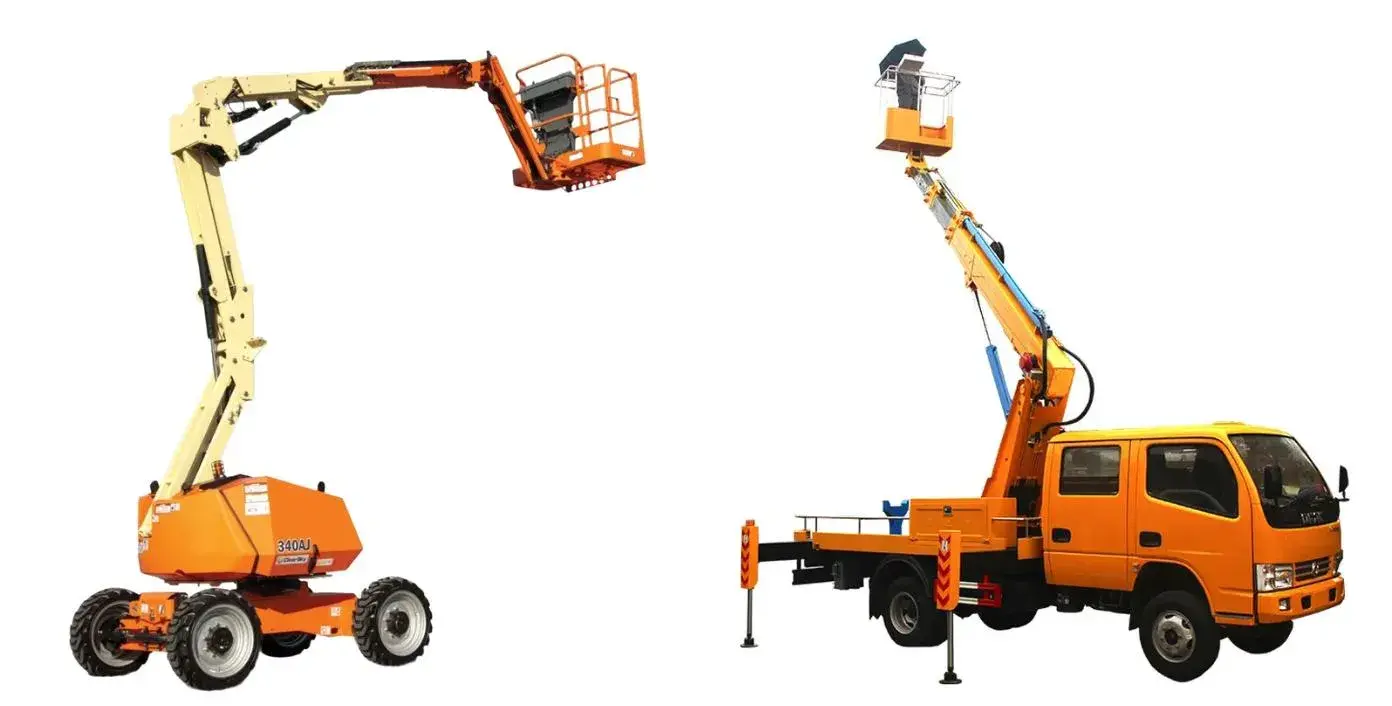

ہوائی کام کرنے والی گاڑیاں کارکنوں کو بجلی کی مرمت، اسٹریٹ لائٹ کی تبدیلی، بل بورڈ کی تنصیب اور عمارت کی دیکھ بھال کے لیے اعلیٰ عہدوں پر لے جاتی ہیں۔ اوپری بازو کا سلنڈر بنیادی ہائیڈرولک جزو ہے جو پلیٹ فارم کو اٹھاتا اور رکھتا ہے۔ اگر یہ زور کھو دے، بوجھ کے نیچے بہہ جائے یا تیل لیک ہو جائے، تو پوری گاڑی اونچائی پر کام کرنے میں ناقابل اعتبار ہو جاتی ہے۔

Raydafon ان حالات کے لیے یہ بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر بناتا ہے۔ پیٹنٹ شدہ ڈوئل پسٹن ڈیزائن 2000 kN تھرسٹ تک پہنچتا ہے اور ±3 سینٹی میٹر کے اندر پوزیشننگ کی غلطی کے ساتھ کام کے پلیٹ فارم کو مستقل طور پر 50 میٹر تک اٹھا سکتا ہے۔ سلنڈر باڈی خاص الائے سٹیل استعمال کرتی ہے، جعلسازی اور گرمی کو چھ بار علاج کیا جاتا ہے، جس کی سختی عام سٹیل سے 40% زیادہ ہوتی ہے۔ ایک چوگنی جامع سگ ماہی کی ساخت شدید بارش، دھول، تیز ہوا اور ساحلی نمک کے اسپرے کے خلاف مزاحمت کرتی ہے، اور بغیر رساو کے 3 سال تک مسلسل ساحلی استعمال میں تصدیق کی گئی ہے۔

سپلائرز کا موازنہ کرنے والے خریداروں کے لیے، Raydafon فیکٹری سے براہ راست قیمتوں کا تعین، OEM پروڈکشن اور مستحکم بیچ کوالٹی پیش کرتا ہے۔ اگر آپ نچلے بازو کے سلنڈر یا متعلقہ ہوائی کام والی گاڑی کے ہائیڈرولک پرزوں کا ذریعہ بھی بناتے ہیں تو مکمل جائزہ لیں۔ایریل ورک وہیکل ہائیڈرولک سلنڈرزمرہ اوربوم ایریل ورک وہیکل لوئر آرم ہائیڈرولک سلنڈرصفحہ

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
اوپری بازو ہائیڈرولک سلنڈر بوم ایریل ورک گاڑیوں اور فضائی پلیٹ فارمز کے لیے

معیاری ماڈل اور تکنیکی ابعاد

نیچے کا معیاری اوپری بازو سلنڈر عام فضائی کام کی گاڑی اور فضائی پلیٹ فارم ایپلی کیشنز کا احاطہ کرتا ہے۔ اگر آپ کا سامان مختلف بڑھتے ہوئے پیٹرن کا استعمال کرتا ہے تو، ریورس انجینئرنگ اور کسٹم پروڈکشن کے لیے OEM ڈرائنگ نمبر یا جسمانی نمونہ بھیجیں۔

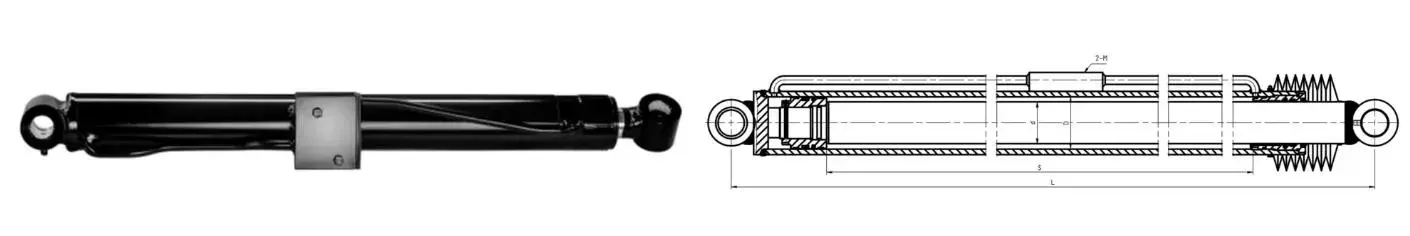

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
معیاری اوپری بازو سلنڈر ماڈل GTHZ210C-620500-000 کے لیے جہتی حوالہ
سلنڈر کا نام ڈرائنگ نمبر بور قطر D چھڑی قطر d اسٹروک ایس تنصیب کا فاصلہ L ورکنگ پریشر انٹرفیس ایم وزن
اوپری بازو کا سلنڈر GTHZ210C-620500-000 Φ110 ملی میٹر Φ75 ملی میٹر 815 ملی میٹر 1433 ملی میٹر 23 ایم پی اے 2-Φ9 100 کلوگرام

ایک مختلف بور، اسٹروک، تنصیب کا فاصلہ یا بندرگاہ کی پوزیشن کی ضرورت ہے؟ Raydafon آپ کی ڈرائنگ کے خلاف حسب ضرورت اوپری بازو ہائیڈرولک سلنڈر تیار کر سکتا ہے۔ متعلقہ موبائل آلات سلنڈر کے لیے، دیکھیںموبائل کرین ہائیڈرولک سلنڈرزمرہ

بنیادی کارکردگی کی خصوصیات

01

اونچائی اٹھانے کے لیے سپر پاور

پیٹنٹ شدہ ڈبل پسٹن ڈیزائن 2000 kN تک پہنچتا ہے۔ ±3 سینٹی میٹر کے اندر کنٹرول شدہ پوزیشننگ ایرر کے ساتھ پلیٹ فارم کو 50 میٹر تک اٹھاتا ہے، درست اونچائی والی وائرنگ اور دیکھ بھال میں معاونت کرتا ہے۔

02

سخت ماحول کے لیے سخت

اسپیشل الائے اسٹیل باڈی، جعلی اور ہیٹ ٹریٹمنٹ چھ بار، سختی عام اسٹیل سے 40 فیصد زیادہ۔ چوگنی جامع سگ ماہی بھاری بارش، دھول، تیز ہوا اور ساحلی نمک کے اسپرے کو سنبھالتی ہے۔

03

فیلڈ سے تصدیق شدہ وشوسنییتا

بغیر رساو کے ساحلی نمک کے اسپرے ماحول میں مسلسل 3 سالہ آپریشن۔ ٹائفون کے موسم کے دوران، میونسپل کمپنی نے اس سلنڈر کو تمام آپریشنز میں استعمال کیا اور مستحکم آپریشن کو برقرار رکھا۔

04

ہلکا پھلکا اور لچکدار

حجم میں 25٪ کمی اور وزن میں 18٪ بمقابلہ موازنہ مصنوعات کی کمی واقع ہوئی۔ مختلف فضائی کام کی گاڑیوں کی اقسام میں فٹ بیٹھتا ہے اور بوم ڈھانچے پر بوجھ کو کم کرتا ہے۔

05

تیز تنصیب انٹرفیس

فوری انسٹال انٹرفیس ڈیزائن تنصیب کے وقت کو نصف تک کم کرتا ہے۔ عام ٹیکنیشن ہدایات پر عمل کرتے ہوئے تقریباً آدھے گھنٹے میں تبدیلی مکمل کر سکتے ہیں۔

06

OEM حسب ضرورت

اپنی مرضی کے مطابق بور، راڈ، اسٹروک، انسٹالیشن کا فاصلہ، آئل پورٹ پوزیشن، پرائیویٹ لیبل پیکیجنگ اور مختلف فضائی کام کی گاڑیوں کے لیے بلک آرڈر پروڈکشن۔

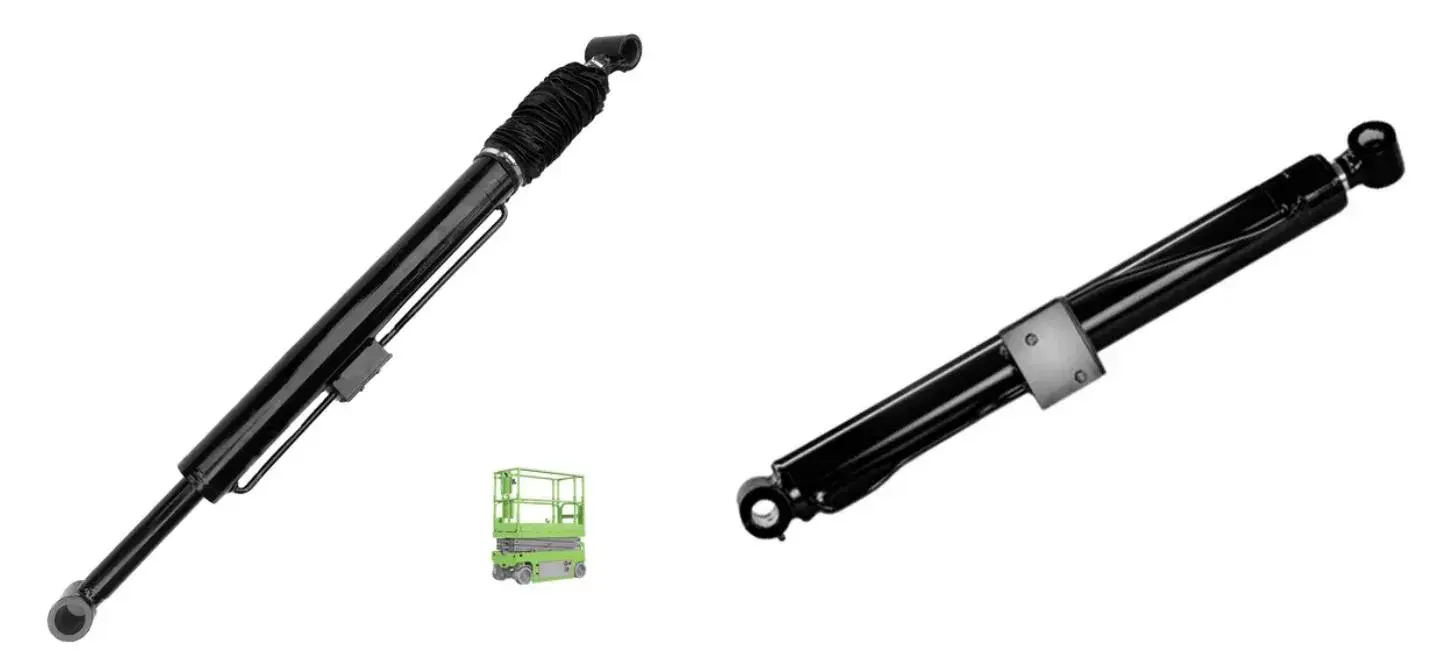

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
اوپری بازو سلنڈر سگ ماہی اور ماڈیولر ڈھانچہ

بجلی کی مرمت، میونسپل کنسٹرکشن اور اونچائی کے کام میں درخواستیں۔

پاور سسٹم ہائی وولٹیج ٹاور اور سب اسٹیشن کی دیکھ بھال

سلنڈر ±2 سینٹی میٹر کے اندر پوزیشننگ کی خرابی کے ساتھ، ورک پلیٹ فارم کو 30 میٹر تک اٹھانے کے لیے 1800 kN زور دیتا ہے۔ یہاں تک کہ سطح 5 کے طوفانی حالات میں، بلٹ ان اسٹیبلائزیشن سسٹم پلیٹ فارم کو لائن کنکشن اور آلات کی تبدیلی کے لیے مستحکم رکھنے کے لیے حقیقی وقت میں زور کو ایڈجسٹ کرتا ہے۔

میونسپل سٹریٹ لائٹ اور بل بورڈ کی تنصیب

ماڈیولر ڈیزائن مختلف کام کی گاڑیوں کی اقسام میں فٹ بیٹھتا ہے، اور آئل پورٹ پوزیشن کو لچکدار طریقے سے ایڈجسٹ کیا جا سکتا ہے۔ سڑک کی تعمیر نو کے منصوبے میں، ایک کام کرنے والی گاڑی نے ایک دن میں 20 اسٹریٹ لائٹس کی تبدیلی مکمل کی، پچھلے طریقوں کے مقابلے میں 40 فیصد کارکردگی کے ساتھ۔

عمارت اگواڑا اور بلند و بالا دیکھ بھال

مستحکم زور اور درست پوزیشننگ کھڑکی کی صفائی، اگواڑے کی مرمت اور اونچائی پر نشانی کی تنصیب کی حمایت کرتی ہے۔ چوگنی سگ ماہی بیرونی کام کے دوران بارش، دھول اور ہوا کے خلاف مزاحمت کرتی ہے۔

OEM اور آفٹر مارکیٹ ہوائی کام کی گاڑی OEM اور مرمت مارکیٹ

فضائی پلیٹ فارم بنانے والے، مرمت کی ورکشاپس اور آفٹر مارکیٹ سپلائرز معیاری ماڈلز یا پرائیویٹ لیبل پیکیجنگ کے ساتھ اپنی مرضی کے اوپری بازو کے سلنڈر کا آرڈر دے سکتے ہیں۔ اگر آپ فورک لفٹ ہائیڈرولک سسٹم بھی سنبھالتے ہیں تو دیکھیںفورک لفٹ ہائیڈرولک سلنڈررینج

کوالٹی ایویڈینس، ٹیسٹنگ اور ایکسپورٹ سپورٹ

مواد اور گرمی کے علاج کے ریکارڈ

اسپیشل الائے اسٹیل باڈی، چھ گنا فورجنگ اور ہیٹ ٹریٹمنٹ، سختی عام اسٹیل سے 40 فیصد زیادہ ہے۔ مواد کے ریکارڈ بلک ترسیل کے ساتھ فراہم کیے جا سکتے ہیں۔

دباؤ اور زور کی جانچ

پیکنگ سے پہلے ہر سلنڈر کو لیکیج، اسٹروک کی ہمواری اور پورٹ فٹنگ کے لیے چیک کیا جاتا ہے۔ ریٹیڈ پریشر کے خلاف زور کی کارکردگی کی تصدیق کی جاتی ہے۔

جہتی معائنہ

بور، راڈ، اسٹروک، تنصیب کا فاصلہ اور بندرگاہ کے طول و عرض آرڈر کردہ ڈرائنگ یا کسٹمر کے نمونے کے خلاف ریکارڈ کیے جاتے ہیں۔

پیکنگ برآمد کریں۔

سلنڈر زنگ مخالف تیل اور حفاظتی اینڈ کیپس سے بھرے ہوتے ہیں۔ سمندری فریٹ، ایئر فریٹ یا ایکسپریس ڈلیوری کے لیے بلک آرڈرز کو پیلیٹائز اور پٹا لگایا جا سکتا ہے۔

اپنی مرضی کے مطابق OEM آرڈر کرنے کا عمل

مرحلہ 01 درخواست کی تفصیلات بھیجیں۔

سامان کی قسم، ڈرائنگ نمبر، بور، راڈ، اسٹروک، تنصیب کا فاصلہ، بندرگاہ کا سائز، مقدار اور منزل کی بندرگاہ فراہم کریں۔

مرحلہ 02 ماڈل کا جائزہ

Raydafon چیک کرتا ہے کہ آیا ماڈل GTHZ210C-620500-000 یا حسب ضرورت اوپری بازو کا سلنڈر آپ کے سامان میں فٹ بیٹھتا ہے۔

مرحلہ 03 نمونہ اور ڈرائنگ کی منظوری

OEM پروجیکٹس کے لیے، Raydafon نمونے کو ریورس انجینئر کرتا ہے اور بلک پروڈکشن سے پہلے طول و عرض کی تصدیق کرتا ہے۔

مرحلہ 04 پیداوار اور کوٹیشن

ڈرائنگ کی منظوری کے بعد، Raydafon ایک FOB ننگبو کوٹیشن، پروڈکشن شیڈول اور پیکنگ کی تفصیلات فراہم کرتا ہے۔

اکثر پوچھے گئے سوالات

بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر کیا ہے؟

بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈر ایک ہائیڈرولک ایکچیویٹر ہے جو ایریل ورک گاڑی یا ایریل پلیٹ فارم کے اوپری بوم کو چلاتا ہے۔ یہ کام کے پلیٹ فارم کو اٹھاتا اور کھڑا کرتا ہے تاکہ کارکن بجلی کی مرمت، میونسپل تعمیر، بل بورڈ کی تنصیب اور دیگر اونچائی والے کاموں کو محفوظ طریقے سے انجام دے سکیں۔ یہ بوم لفٹ سسٹم کے بنیادی ہائیڈرولک اجزاء میں سے ایک ہے۔

Raydafon کون سا معیاری ماڈل تیار کرتا ہے؟

Raydafon معیاری ماڈل GTHZ210C-620500-000 تیار کرتا ہے جس میں Φ110 mm بور، Φ75 mm راڈ، 815 mm سٹروک، 1433 mm انسٹالیشن فاصلہ، 23 MPa ورکنگ پریشر، 2-Φ9 پورٹ اور 100 کلو وزن ہے۔ OEM ڈرائنگ یا جسمانی نمونوں کے خلاف حسب ضرورت بور، راڈ، اسٹروک، تنصیب کا فاصلہ اور بندرگاہ کی پوزیشن دستیاب ہے۔

یہ اوپری بازو کا سلنڈر کتنا زور پیدا کر سکتا ہے؟

پیٹنٹ شدہ ڈوئل پسٹن ڈیزائن 2000 kN زیادہ سے زیادہ تھرسٹ تک پہنچتا ہے اور کام کے پلیٹ فارم کو مستقل طور پر 50 میٹر تک اٹھا سکتا ہے۔ پاور سسٹم کی دیکھ بھال میں، سلنڈر پلیٹ فارم کو 30 میٹر تک اٹھانے کے لیے 1800 kN کا مضبوط زور دیتا ہے، پوزیشننگ کی خرابی کو ±2 سینٹی میٹر کے اندر کنٹرول کیا جاتا ہے، اور سطح 5 کے طوفانی حالات میں استحکام برقرار رکھتا ہے۔

کون سا مواد اور سگ ماہی کا نظام استعمال کیا جاتا ہے؟

سلنڈر باڈی خاص الائے اسٹیل سے بنی ہے، جعلسازی اور گرمی کو چھ بار ٹریٹ کیا گیا ہے، جس کی سختی عام اسٹیل سے 40% زیادہ ہے۔ ایک چوگنی جامع سگ ماہی کی ساخت بھاری بارش، دھول، تیز ہوا اور ساحلی نمک کے اسپرے کے خلاف مزاحمت کرتی ہے۔ سلنڈر بغیر رساو کے ساحلی نمک کے اسپرے ماحول میں 3 سال سے مسلسل استعمال کیا جا رہا ہے۔

کیا Raydafon اپنی مرضی کے OEM اوپری بازو سلنڈر تیار کر سکتا ہے؟

جی ہاں Raydafon کسٹمر ڈرائنگ یا جسمانی نمونوں سے OEM پروڈکشن کی حمایت کرتا ہے۔ اپنی مرضی کے مطابق بور، راڈ، اسٹروک، تنصیب کا فاصلہ، آئل پورٹ پوزیشن، پرائیویٹ لیبل پیکیجنگ اور بلک آرڈر پروڈکشن مختلف فضائی کام کی گاڑیوں کے لیے دستیاب ہیں۔

کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟

ڈرائنگ نمبر یا موجودہ نمونے کی تفصیلات، بور کا قطر، راڈ کا قطر، اسٹروک، انسٹالیشن کا فاصلہ، ورکنگ پریشر، پورٹ کا سائز، آرڈر کی مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon FOB ننگبو کوٹیشن اور لیڈ ٹائم کے ساتھ جواب دے گا۔

میں نمونے یا بلک آرڈر کی درخواست کیسے کروں؟

اس صفحہ پر انکوائری فارم استعمال کریں یا فون، ای میل یا واٹس ایپ کے ذریعے Raydafon سے رابطہ کریں۔ مطلوبہ ماڈل، ڈرائنگ نمبر، مقدار اور درخواست شامل کریں۔ سیلز ٹیم نمونے کی دستیابی، بلک پروڈکشن شیڈول اور پیکنگ کی تفصیلات کی تصدیق کرے گی۔

بوم ایریل ورک وہیکل اپر آرم ہائیڈرولک سلنڈرز کے لیے تیار ہیں؟

اپنا ڈرائنگ نمبر، بور/راڈ/سٹروک کی ضرورت، ورکنگ پریشر، پورٹ سائز، آرڈر کی مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon معیاری ماڈل کی تصدیق کرے گا یا اپنی مرضی کے اوپری بازو ہائیڈرولک سلنڈر کو ڈیزائن کرے گا، پھر لیڈ ٹائم اور پیکنگ کی تفصیلات کے ساتھ FOB ننگبو کوٹیشن فراہم کرے گا۔
