ڈبلیو پی ڈی اے سیریز ورم گیئر باکسز
  • ڈبلیو پی ڈی اے سیریز ورم گیئر باکسزڈبلیو پی ڈی اے سیریز ورم گیئر باکسز
  • ڈبلیو پی ڈی اے سیریز ورم گیئر باکسزڈبلیو پی ڈی اے سیریز ورم گیئر باکسز

ڈبلیو پی ڈی اے سیریز ورم گیئر باکسز

WPDA سیریز ورم گیئر باکسز — 13 فریم سائز (40–250)، تناسب 5:1 سے 100:1، آؤٹ پٹ ٹارک 15–2,500 N·m، ان پٹ پاور 0.12–15 kW، IP65 جبری چکنا کرنے کے ساتھ کاسٹ آئرن ہاؤسنگ۔ کیڑے کے پہیے کو بجھایا جاتا ہے اور HRC 58-62 پر گرا دیا جاتا ہے۔ ایک ڈبل ہونٹ سیل آٹے کی دھول، کھیت کی گاد اور دھونے کے پانی کو گیئر گہا سے باہر رکھتی ہے۔ فٹ، فلانج اور ہولو شافٹ ماؤنٹنگ دستیاب ہے، اور آؤٹ پٹ شافٹ کو آپ کی موجودہ موٹر سے میچ کرنے کے لیے مشین بنایا جا سکتا ہے۔ اپنی ان پٹ پاور، مطلوبہ تناسب اور موٹر فلینج بھیجیں — ہم 24 گھنٹوں کے اندر ایک مماثل فریم، ڈائمینشنل ڈرائنگ اور فیکٹری ڈائریکٹ کوٹ واپس کر دیتے ہیں۔
4050607080100120135147155175200250

WPDA سیریز ورم گیئر باکسز — تناسب 5:1 سے 100:1، 15–2,500 N·m، IP65 کاسٹ آئرن ہاؤسنگ

اگر آپ مکسر، کنویئر، پیکنگ لائن یا فارم امپلیمنٹ کے لیے ورم ریڈوسر سورس کر رہے ہیں، تو تین نمبر جو فیصلہ کریں کہ آیا یہ تناسب، آؤٹ پٹ ٹارک اور موٹر فلانج میں فٹ بیٹھتا ہے۔ ڈبلیو پی ڈی اے سیریز تیرہ میں تینوں پر محیط ہے۔ فریم سائز 40 سے 250 تک، 0.12 کلو واٹ سے 15 کلو واٹ تک ان پٹ پاور کے ساتھ اور ایک کاسٹ آئرن ہاؤسنگ جس میں IP65 ہو دھول اور دھول. نیچے دی گئی جدولیں آپ کو کیٹلاگ کھولے بغیر اپنی ڈیوٹی سے ایک فریم ملانے دیتی ہیں۔

تفصیلات کا سنیپ شاٹ

  • فریم کے سائز40، 50، 60، 70، 80، 100، 120، 135، 147، 155، 175، 200، 250
  • ان پٹ پاور0.12 کلو واٹ – 15 کلو واٹ
  • کمی کا تناسب5:1، 10:1، 15:1، 20:1، 25:1، 30:1، 40:1، 50:1، 80:1
  • آؤٹ پٹ ٹارک15 N·m - 2,500 N·m
  • ہاؤسنگاعلی طاقت کاسٹ آئرن، اثر اور اخترتی مزاحم
  • کیڑے کا پہیہبجھا ہوا اور زمین، دانت کی سطح HRC 58-62
  • تحفظIP65 — ڈبل ہونٹ سیل کے علاوہ ڈسٹ پروف سکیلیٹن آئل سیل
  • چڑھناپاؤں، flange یا کھوکھلی شافٹ؛ آؤٹ پٹ شافٹ آپ کی موٹر پر مشینی
  • چکناجبری چکنا کرنے والا سرکٹ، 24/7 ڈیوٹی پر 60 °C سے نیچے سمپ

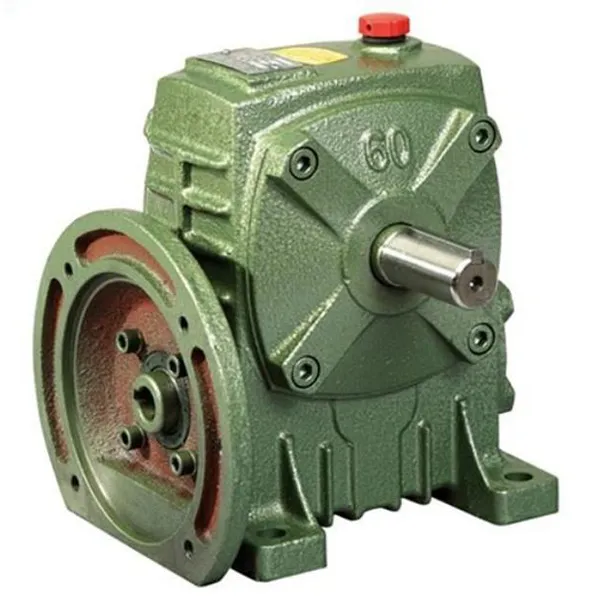

WPDA Series Worm Gearboxes — cast iron housing worm reducer
WPDA ورم گیئر باکس — کاسٹ آئرن ہاؤسنگ، فلینج ماونٹڈ ان پٹ، ہولو یا ٹھوس آؤٹ پٹ شافٹ۔

جہاں WPDA فٹ بیٹھتا ہے۔

فوڈ پروسیسنگ اور مکسنگ

جب موٹر رک جاتی ہے تو سیلف لاکنگ پیڈل کو پکڑتی ہے۔

WPDA-70 پر 40:1 کا تناسب ایک بڑی صلاحیت کے مکسنگ پیڈل کو بغیر رکے بوجھ کے نیچے شروع کرنے دیتا ہے۔ جب لائن رک جاتی ہے، سیلف لاکنگ ورم جیومیٹری پیڈل کو اپنے وزن کے نیچے گرنے سے روکتی ہے۔ دی ڈبل ہونٹ سیل آٹے کی دھول کو تیل سے دور رکھتی ہے، لہذا سروس کا وقفہ تقریباً چھ ماہ تک چلا جاتا ہے۔

گندا پانی اور چھانٹنا

کاسٹ آئرن ہاؤسنگ اور نمی کے خلاف ڈبل ہونٹ سیل

سیوریج یا کچرے کو چھانٹنے والے پلانٹ میں، پھٹے ہوئے ہونٹ سیل سے تیل کا رسنا بیرنگ کو ہلاک کر دیتا ہے۔ WPDA-100 ایک مورچا پروف کاسٹ آئرن ہاؤسنگ اور ڈبل ہونٹ سیل کا استعمال کرتا ہے؛ اردگرد سے ناپے ہوئے آپریٹنگ شور کے قطرے 80 dB سے 62 dB، جو رہائشی علاقوں میں رات کی شفٹوں میں اہمیت رکھتا ہے۔

زرعی مشینری

60:1 کا تناسب ہارویسٹر پر ڈرم ٹارک کو تین گنا کرتا ہے۔

کمبائن تھریشنگ ڈرم پر، ایک 60:1 WPDA-80 موٹر ٹارک کو تقریباً تین گنا بڑھاتا ہے اور تھریشنگ کو بہتر بناتا ہے۔ تقریبا 25 فیصد کی طرف سے کارکردگی. کھوکھلی شافٹ سیدھا موجودہ ڈرائیو شافٹ پر چڑھ جاتا ہے، لہذا فریم دوبارہ مشین کی ضرورت نہیں ہے. IP65 میدان کی گاد اور بارش کو گیئر کیویٹی سے باہر رکھتا ہے۔

لاجسٹک اور لفٹنگ

دائیں زاویہ لے آؤٹ تنصیب کی جگہ کا 30% بچاتا ہے۔

خودکار چھانٹنے والی لائنوں اور لفٹنگ پلیٹ فارمز پر، دائیں زاویہ کیڑے کی ترتیب موٹر کو ساتھ بیٹھنے دیتی ہے۔ اس کے پیچھے چلنے کی بجائے چلنے والی شافٹ۔ A 25:1 WPDA-60 پارسل چھانٹنے کے لیے کافی اچھی پوزیشننگ دیتا ہے۔ ایک سرو کے بغیر. آؤٹ پٹ شافٹ کو مکمل ٹرانسمیشن سے گریز کرتے ہوئے درآمد شدہ موٹروں سے ملنے کے لیے مشینی کی جا سکتی ہے۔ تبادلہ دیکھیںڈبلیو پی سیریز ورم گیئر باکسکم تناسب کے فرائض کی حد۔

سلیکشن ٹیبل — طاقت، تناسب اور وزن

فریم سائز فوری حوالہ - برائے نام ان پٹ پاور اور وزن
سائز ان پٹ پاور (کلو واٹ) تناسب کی حد وزن (کلوگرام)
40 0.12 5:1 - 80:1 5
50 0.18 5:1 - 80:1 8
60 0.37 5:1 - 80:1 11
70 0.37 - 0.75 5:1 - 80:1 17
80 0.75 - 1.5 5:1 - 80:1 22
100 1.5 5:1 - 80:1 38
120 2.2 - 3.0 5:1 - 80:1 64
135 3.0 - 4.0 5:1 - 80:1 85
147 3.0 - 4.0 5:1 - 80:1 105
155 5.5 5:1 - 80:1 118
175 5.5 - 7.5 5:1 - 80:1 165
200 11.0 5:1 - 80:1 236
250 11.0 - 15.0 5:1 - 80:1 396

آؤٹ پٹ ٹارک 15 N·m سائز میں 40 سے 2500 N·m سائز 250 پر پھیلا ہوا ہے۔ اگر آپ کی ڈیوٹی کو نو سے باہر تناسب کی ضرورت ہے۔ معیاری اقدامات، قریب ترین جوڑی کے لیے پوچھیں اور ہم اصل آؤٹ پٹ کی رفتار اور ٹارک کی تصدیق کریں گے۔

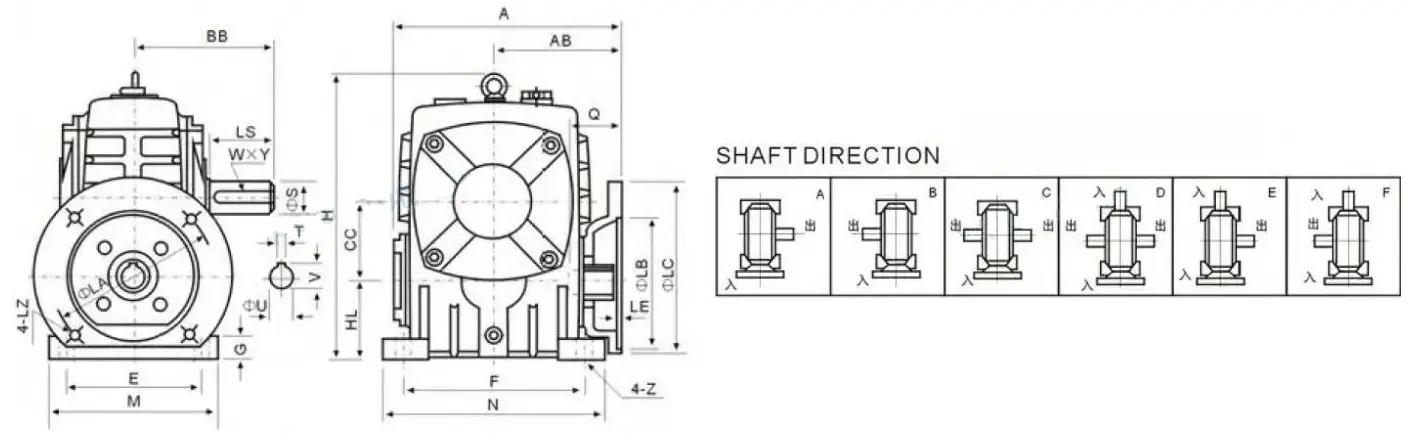

تنصیب کے طول و عرض — فریم کے سائز 40 سے 250

بڑھتے ہوئے طول و عرض (ملی میٹر) — A, AB, BB, H, HL, flange LA/LB/LC، ان پٹ ہول Q/U، آؤٹ پٹ شافٹ LS/S
سائز A اے بی بی بی H ایچ ایل M N E F G Z ایل اے ایل بی ایل سی ایل ای ایل زیڈ Q U T×V ایل ایس S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 ایم 10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 ایم 10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 ایم 12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 ایم 12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 ایم 12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 ایم 12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 ایم 12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 ایم 16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 ایم 16 114 42 12×45.3 155 90 25×9

تمام جہتیں ملی میٹر میں۔ موبائل پر، فلینج اور شافٹ کالمز تک پہنچنے کے لیے میز کو افقی طور پر سوائپ کریں۔ اپنا موٹر فریم اور مطلوبہ آؤٹ پٹ شافٹ سائز بھیجیں اور ہم آپ کے آرڈر کرنے سے پہلے مماثل قطار کی تصدیق کریں گے۔

خریدار اس سیریز کی وضاحت کیوں کرتے ہیں۔

01

سخت اور زمینی کیڑا وہیل، HRC 58-62

HRC 58-62 بینڈ میں دانتوں کی سطح کی سختی کے ساتھ کیڑے کا پہیہ بجھانے اور پیسنے سے گزرتا ہے۔ کان کنی کنویئر ایپلی کیشن میں، دو سال کے مسلسل آپریشن سے 0.1 ملی میٹر سے بھی کم گیئر وئیر پیدا ہوئے — ایک ہی ڈیوٹی میں معیاری ریڈوسر کی سروس لائف سے تقریباً تین گنا۔ دیصحت سے متعلق گیئر مینوفیکچرنگصفحہ دکھاتا ہے اس اعداد و شمار کے پیچھے پیسنے اور معائنہ کے اقدامات۔

02

جبری پھسلن 24/7 ڈیوٹی پر سمپ کو 60 °C سے نیچے رکھتی ہے۔

ایک اندرونی جبری چکنا کرنے والا سرکٹ صرف سپلیش پر انحصار کرنے کے بجائے میش اور بیرنگ کو فیڈ کرتا ہے۔ پر مسلسل 24 گھنٹے آپریشن تیل کا سمپ 60 ° C سے نیچے رہتا ہے، جو چکنا کرنے والے آکسیڈیشن کو کم کرتا ہے اور اسے برقرار رکھتا ہے۔ کیڑے کے رابطے میں فلم کی موٹائی۔ یہ ایک ریڈوسر کے درمیان فرق ہے جو ایک موسم اور ایک تک رہتا ہے۔ جو کئی تک رہتا ہے.

03

IP65 ڈبل ہونٹ مہر اور ایک ایسی رہائش جس پر زنگ نہ لگے

ایک ڈبل ہونٹ مہر کے علاوہ ڈسٹ پروف سکیلیٹن آئل سیل کیچڑ، بارش اور عمل کی دھول کے خلاف IP65 رکھتی ہے۔ پر a کوڑے کو چھانٹنے والی جگہ جہاں عام کم کرنے والوں نے تیل لیک کیا اور تین مہینوں کے اندر ضبط کر لیا، WPDA-100 بھاگ گیا ایک ہی سنکنرن ماحول میں 18 ماہ بغیر رساو کے۔ اگر آپ کا فرض ہلکا ہے اور آپ کو ضرورت ہے۔ ایک چھوٹا لفافہ، موازنہ کریںآر وی سیریز ورم گیئر باکس.

04

آؤٹ پٹ شافٹ آپ کی موٹر پر مشینی ہے، دوسری طرف نہیں۔

فٹ، فلانج اور ہولو شافٹ ماونٹنگ سب دستیاب ہیں، اور آؤٹ پٹ شافٹ کو سائز میں مشین بنایا جا سکتا ہے۔ موٹر یا چلنے والی شافٹ کی جو آپ پہلے سے ہی مالک ہیں۔ فارم مشینری کے پلانٹ کو ایک شافٹ کی ضرورت تھی جو پرانے سے مماثل ہو۔ موٹر متبادل شافٹ تین دن میں بھیج دیا گیا اور موٹر کو تبدیل کیے بغیر بولٹ ہو گیا۔ کے لیے زرعی فرائض، دیکھیںزرعی گیئر باکسرینج کے ساتھ ساتھ.

کسٹمر کی رائے

"ہم اسے مرطوب فوڈ ورکشاپ میں چلاتے ہیں جہاں پچھلے گیئر باکسز کو زنگ لگ گیا تھا اور انہیں بار بار بند کرنے کی ضرورت تھی۔ ڈبلیو پی ڈی اے سیریز کے ساتھ، ہاؤسنگ میں سارا دن آٹے اور نمی کے باوجود زنگ نہیں لگا، اور کانسی کیڑا وہیل اب بھی صاف ہے. آپریشن کے دوران شور تقریباً نہ ہونے کے برابر ہے، اس لیے اب اس میں مداخلت نہیں ہوتی کھانے کی جانچ کا سامان قریبی جب مجھے کمی کے تناسب کو ایڈجسٹ کرنے کی ضرورت تھی، تو ان کی ٹیم نے مجھے اس کے ذریعے چلایا ماڈل میں فرق اور میرے لیے بوجھ کا حساب کتاب چلایا — تجویز کردہ یونٹ پہلے سے آسانی سے چل رہا تھا شروع کرو۔"

ایما ولسنفوڈ پروسیسنگ پلانٹ، سڈنی، آسٹریلیا

"WPDA گیئر باکسز نے ہمارے پروجیکٹ پر بہت اچھا کام کیا — قابل اعتماد، موثر، اور انسٹال کرنے اور برقرار رکھنے میں آسان۔ پہلی مشاورت سے لے کر ترسیل تک سب کچھ آسانی سے ہوا، اور بات چیت سیدھی تھی۔ ہم مل کر کام کرتے رہیں گے اور دوسرے شراکت داروں کو پروڈکٹ کی سفارش کریں گے۔

جیمز کارٹرپروجیکٹ خریدار، Raydafon کسٹمر

اپنی موٹر پاور اور تناسب بھیجیں - ایک مماثل فریم حاصل کریں۔

ہمیں ان پٹ پاور، مطلوبہ آؤٹ پٹ کی رفتار یا تناسب، بڑھتے ہوئے قسم اور شافٹ کا سائز بتائیں۔ ہم تصدیق کریں گے۔ ڈبلیو پی ڈی اے فریم، جہتی ڈرائنگ واپس کریں اور فیکٹری قیمت پر اقتباس، عام طور پر 24 گھنٹوں کے اندر۔ مکمل رینج پرکیڑا گیئر باکسصفحہ
