Raydafon ریچ اسٹیکر بوم کے لیے ملٹی اسٹیج ٹیلیسکوپک ہائیڈرولک سلنڈر تیار کرتا ہے، جس کا معیاری بور قطر 200 ملی میٹر سے 220 ملی میٹر، راڈ کا قطر 150 ملی میٹر سے 180 ملی میٹر، زیادہ سے زیادہ اسٹروک 8000 ملی میٹر اور زیادہ سے زیادہ 30 ایم پی اے کا ورکنگ پریشر ہوتا ہے۔ نیسٹڈ اسٹیج کا ڈیزائن ایک کمپیکٹ بند لمبائی سے ایک لمبا دوربین اسٹروک تیار کرتا ہے، اور سب سے بڑا اسٹیج لفٹ کے آغاز میں سب سے زیادہ قوت فراہم کرتا ہے — جو کہ بوم کے بوجھ کے منحنی خطوط پر سلنڈر آؤٹ پٹ سے مماثل ہے۔ OEM فٹمنٹ کے طور پر یا اصل ڈرائنگ میں بنائے گئے متبادل یونٹ کے طور پر فراہم کیا جاتا ہے، بشمول اسٹیج کی گنتی، بڑھتے ہوئے انتظامات اور پورٹ پوزیشنز۔ ننگبو، چین میں Raydafon کی اپنی فیکٹری میں تیار کیا گیا، جس میں سیل کٹس اور فالتو اجزاء الگ سے دستیاب ہیں۔ 24 گھنٹے کے اندر کوٹیشن کے لیے مشین کا ماڈل، بور اور راڈ کا قطر، مطلوبہ اسٹروک، ورکنگ پریشر اور بڑھتے ہوئے قسم بھیجیں۔

ریچ اسٹیکر ٹیلیسکوپک سلنڈر - بور 200–220 ملی میٹر، اسٹروک 8000 ملی میٹر تک

کنٹینر ریچ اسٹیکرز کی تیزی کے لیے ایک ملٹی اسٹیج ٹیلیسکوپک ہائیڈرولک سلنڈر۔ پانچ یا اس سے زیادہ توسیعی مراحل مختصر بند لمبائی کو لمبے کام کرنے والے اسٹروک میں تبدیل کر دیتے ہیں، اس لیے اسپریڈر کو اونچائی پر درست طریقے سے پوزیشن میں رکھا جا سکتا ہے اور بغیر کسی لمبے، بھاری سنگل سٹیج سلنڈر کے۔ ننگبو، چین میں Raydafon کے ذریعہ تیار کیا گیا، اور OEM فٹمنٹ کے طور پر یا ڈرائنگ کے متبادل یونٹ کے طور پر فراہم کیا گیا۔

  • 200-220 ملی میٹربور کا قطر
  • 150-180 ملی میٹرچھڑی کا قطر
  • ≤ 8000 ملی میٹرزیادہ سے زیادہ اسٹروک
  • 30 ایم پی اےزیادہ سے زیادہ کام کرنے کا دباؤ
  • دوربینملٹی اسٹیج بوم ڈرائیو

ریچ اسٹیکر ٹیلیسکوپک سلنڈر مینوفیکچرر - بور 200–220 ملی میٹر، اسٹروک سے 8000 ملی میٹر تک

یہ سلنڈر ایک ریچ اسٹیکر بوم کے لیے لکیری ڈرائیو ہے: ہائیڈرولک پریشر سب سے پہلے سب سے بڑے مرحلے میں داخل ہوتا ہے، اور ہر ایک لگاتار مرحلہ ایک مختصر بند لمبائی سے ایک لمبا، کنٹرول شدہ اسٹروک دینے کے لیے ترتیب سے پھیلتا ہے۔ یہ ٹیلی سکوپنگ ایکشن ہی بوم کو بڑھانے، بڑھانے اور منعقد کرنے کی اجازت دیتا ہے جب کہ اسپریڈر کو کنٹینر کے اوپر رکھا جاتا ہے - وہ آپریشن جو فیصلہ کرتا ہے کہ ایک ٹرمینل میں کتنے کنٹینرز فی شفٹ حرکت کرتے ہیں۔

Raydafon اس سلنڈر کو ننگبو، چین میں اپنی فیکٹری میں OEM اور آفٹر مارکیٹ دونوں سپلائی کے لیے تیار کرتا ہے۔ معیاری بور کا قطر 200 ملی میٹر سے 220 ملی میٹر ہے جس میں راڈ کا قطر 150 ملی میٹر سے 180 ملی میٹر، زیادہ سے زیادہ اسٹروک 8000 ملی میٹر اور زیادہ سے زیادہ کام کرنے کا دباؤ 30 ایم پی اے ہے۔ اگر آپ کی مشین مختلف اسٹیج کے امتزاج یا بڑھتے ہوئے انتظامات کا استعمال کرتی ہے، تو اصل ڈرائنگ یا مشین کا ماڈل بھیجیں اور ہم اس سے ملیں گے۔ ایک ہی فیکٹری سے متعلقہ ہائیڈرولک سلنڈروں میں وسیع شامل ہیں۔دوربین ہائیڈرولک سلنڈررینج اورموبائل کرین ہائیڈرولک سلنڈرخاندان

تکنیکی وضاحتیں

  • پروڈکٹ کا ناماسٹیکر دوربین سلنڈر تک پہنچیں۔
  • فنکشنبوم کی لکیری دوربین حرکت
  • بور کا قطر200 ملی میٹر - 220 ملی میٹر
  • چھڑی کا قطر150 ملی میٹر - 180 ملی میٹر
  • زیادہ سے زیادہ اسٹروک≤ 8000 ملی میٹر (دوربین کی توسیع کی لمبائی)
  • زیادہ سے زیادہ دباؤ30 ایم پی اے ورکنگ پریشر
  • درخواستاسٹیکر تک پہنچیں۔
  • چڑھنامشین ڈرائنگ کے لیے — پن، فلانج یا کلیوس کا انتظام
  • حسب ضرورتاسٹیج کی گنتی، اسٹروک، بور، راڈ، بڑھتے ہوئے اور پورٹ پوزیشن

اسٹینڈرڈ ریچ اسٹیکر دوربین سلنڈر کے لیے تفصیلات کی شیٹ۔

آئٹم تفصیلات
پروڈکٹ کا نام اسٹیکر ٹیلیسکوپک سلنڈر تک پہنچیں۔
خصوصیات بوم کی لکیری دوربین حرکت کو محسوس کرتا ہے۔
بور کا قطر 200 ملی میٹر - 220 ملی میٹر
چھڑی کا قطر 150 ملی میٹر - 180 ملی میٹر؛ زیادہ سے زیادہ اسٹروک ≤ 8000 ملی میٹر
دباؤ زیادہ سے زیادہ 30 ایم پی اے
ایپلی کیشنز اسٹیکر تک پہنچیں۔

براہ کرم اسٹروک اور پریشر پر نوٹ کریں:8000 ملی میٹر کا فگر سلنڈر کا ٹیلیسکوپک اسٹروک ہے، مشین کی لفٹ کی اونچائی نہیں۔ 30 MPa کا اعداد و شمار سلنڈر کا زیادہ سے زیادہ کام کرنے کا دباؤ ہے۔ اپنی مشین کے ہائیڈرولک سسٹم کے ریٹیڈ پریشر کی تصدیق کریں تاکہ سلنڈر کو اس دباؤ کے خلاف منتخب کیا جائے جو یہ دراصل سروس میں دیکھے گا۔

ریچ اسٹیکر پر ٹیلیسکوپک سلنڈر کیسے کام کرتا ہے۔

ایک دوربین سلنڈر سنگل اسٹیج سلنڈر سے ایک اہم طریقے سے مختلف ہوتا ہے: ایک پسٹن اور ایک چھڑی کے بجائے، یہ اندر کے مراحل کی ایک سیریز کا استعمال کرتا ہے جو ترتیب سے پھیلتے ہیں۔ سب سے بڑے اسٹیج میں سب سے زیادہ موثر رقبہ ہوتا ہے اور اس وجہ سے وہ سب سے زیادہ طاقت پیدا کرتا ہے، اس لیے لفٹ کا سب سے بھاری حصہ — بوجھ کو توڑ کر اوپر کی طرف بڑھنا شروع کرنا — سب سے زیادہ مکینیکل فائدہ کے ساتھ اسٹیج کے ذریعے سنبھالا جاتا ہے۔ جیسے جیسے مراحل بڑھتے ہیں، اثر کا رقبہ کم ہوتا جاتا ہے اور جب سفر بڑھتا ہے تو قوت گرتی ہے، جو کہ تیزی کے بوجھ کے لمحے کے بڑھنے کے ساتھ بدلتی ہے۔

یہ انتظام پیکیجنگ کا مسئلہ بھی حل کرتا ہے۔ 8 میٹر کے اسٹروک کے ساتھ سنگل اسٹیج سلنڈر کو اس کے اسٹروک کے قریب آنے والی ایک بند لمبائی کی ضرورت ہوگی، جو کبھی بھی تیزی کے ساتھ فٹ نہیں ہوگی۔ نیسٹڈ سٹیجز بند لمبائی کے ایک حصے سے ایک ہی اسٹروک دیتے ہیں، یہی وجہ ہے کہ ریچ اسٹیکرز، موبائل کرینز اور ٹپر ٹریلرز سبھی لمبے سنگل سٹیج کے بجائے ٹیلیسکوپک سلنڈر استعمال کرتے ہیں۔

ڈیزائن کی دو تفصیلات اس ایپلی کیشن میں سروس لائف کا فیصلہ کرتی ہیں۔ سب سے پہلے سیل کرنا ہے: ہر سٹیج میں اپنا اپنا سیل سیٹ اور گائیڈ ہوتا ہے، اور سٹیج سے سٹیج فٹ کو سیدھ میں رکھنا ضروری ہے تاکہ مہریں ایک طرف سے لوڈ نہ ہوں۔ دوسری سطح کی حالت ہے: بے نقاب چھڑی اور اسٹیج کی سطحیں وہ ہیں جن کے خلاف مہریں چلتی ہیں، لہذا گرٹ یا جھکے ہوئے مرحلے سے اسکور کرنا براہ راست رساو کی طرف جاتا ہے۔ وائپر مہروں کا درست فلٹریشن اور باقاعدگی سے معائنہ اتنا ہی اہمیت رکھتا ہے جتنا کہ سلنڈر کی جب مشین بندرگاہ پر لمبی شفٹوں میں چلتی ہے۔

مصنوعات کی تفصیل

ریچ اسٹیکر ٹیلیسکوپک سلنڈر کی تصاویر جو ہم تیار کرتے ہیں — اسٹیج کا انتظام، چھڑی کی سطح اور بڑھتے ہوئے انٹرفیس۔

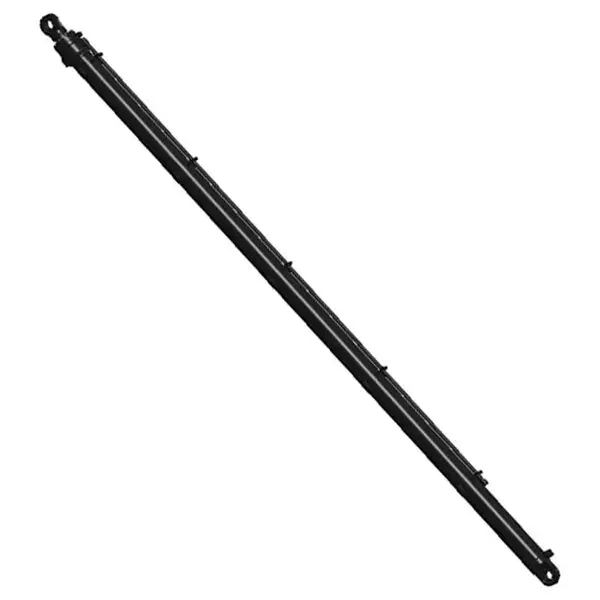

Reach stacker telescopic cylinder showing nested stages and rod surface
اسٹیکر ٹیلیسکوپک سلنڈر تک پہنچیں — نیسٹڈ اسٹیجز، راڈ کی سطح اور بڑھتے ہوئے انٹرفیس۔
Multi-stage telescopic hydraulic cylinder for a reach stacker boom
ریچ اسٹیکر بوم ایپلی کیشنز کے لیے ملٹی اسٹیج ٹیلیسکوپک ہائیڈرولک سلنڈر۔

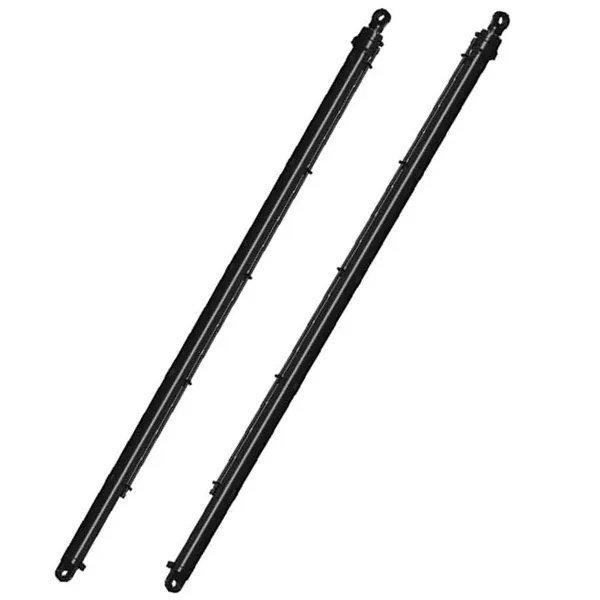

Reach stacker telescopic cylinder before packing and shipment
جمع شدہ سلنڈر کا معائنہ کیا اور شپمنٹ کے لیے تیار کیا گیا۔
Reach stacker telescopic cylinder stage detail and seal arrangement
دوربین سلنڈر کے مرحلے کی تفصیل اور مہر کا انتظام۔

مصنوعات کے فوائد

  • ایک مختصر بند لمبائی سے طویل رسائیملٹی اسٹیج کنسٹرکشن 8000 ملی میٹر تک اسٹروک فراہم کرتی ہے جبکہ پیچھے ہٹے ہوئے سلنڈر کو بوم کے ساتھ کمپیکٹ رکھتے ہیں، اس لیے مشین اسپریڈر کو اونچائی پر اور فاصلے پر ایک طویل، بھاری سنگل اسٹیج سلنڈر اٹھائے بغیر رکھ سکتی ہے۔
  • جہاں لفٹ کو ضرورت ہو وہاں پر مجبور کریں۔سب سے بڑا مرحلہ لفٹ کے آغاز میں سب سے زیادہ قوت فراہم کرتا ہے، جب بوم پر بوجھ کا لمحہ سب سے زیادہ ہوتا ہے، اور چھوٹے مراحل سفر فراہم کرتے ہیں۔ یہ مشین کے اصل لوڈ وکر سے سلنڈر آؤٹ پٹ سے میل کھاتا ہے۔
  • بھاری کنٹینر ڈیوٹی کے لیے بنایا گیا ہے۔سلنڈر اعلیٰ معیار کے خصوصی اسٹیل سے تیار کیا گیا ہے اور اسے بندرگاہ کے کام کے مسلسل کام کرنے کے لیے ڈیزائن کیا گیا ہے، جس میں وقفے وقفے سے استعمال کے بجائے بوجھ کے نیچے لمبی شفٹوں کے لیے سگ ماہی کا انتظام کیا گیا ہے۔
  • فیکٹری سے براہ راست فراہمیسلنڈر Raydafon کی اپنی فیکٹری میں تیار اور اسمبل کیا جاتا ہے، اس لیے آپ اور پروڈکشن کے درمیان کوئی تجارتی مارجن نہیں ہے، اور مشین کی زندگی کے لیے ڈرائنگ، سیل اور اسپیئر پارٹس دستیاب رہتے ہیں۔
  • آپ کی مشین کی ڈرائنگ پر بنایا گیا ہے۔بور، راڈ، اسٹروک، اسٹیج کی گنتی، بڑھتے ہوئے انتظامات اور بندرگاہ کی پوزیشنیں اصل ڈرائنگ میں تیار کی جا سکتی ہیں، جو کہ متبادل یونٹس کے لیے اہم ہے جہاں بڑھتے ہوئے انٹرفیس کو موجودہ تیزی سے مماثل ہونا چاہیے۔
  • لوڈنگ اور ان لوڈنگ کے چکروں کو مختصر کرتا ہے۔اسپریڈر کی درست، دہرائی جانے والی پوزیشننگ ایک کنٹینر کو کوے یا ڈیک سے اٹھانے اور کم حرکت میں سیٹ کرنے دیتی ہے، جس سے ہر برتن برتھ پر خرچ کرنے والے وقت اور ٹرمینل پر سڑک پر چلنے والی گاڑیوں کے انتظار کے وقت کو کم کرتا ہے۔

تھکاوٹ کی زندگی، سیل لائف اور زیادہ سے زیادہ قوت کا انحصار بور، پریشر، ڈیوٹی سائیکل اور مشین کے ہائیڈرولک سرکٹ میں آلودگی کو کتنی اچھی طرح سے کنٹرول کیا جاتا ہے۔ ہمیں مشین کا ماڈل، ورکنگ پریشر اور مطلوبہ اسٹروک دیں، اور ہم سلنڈر کنفیگریشن کی تصدیق کریں گے کہ یہ اس بوجھ کے مقابلے میں جو اسے حقیقت میں نظر آئے گا۔

ایپلی کیشنز

بنیادی ایپلی کیشن کنٹینر ریچ اسٹیکر کا بوم ہے، لیکن ایک ہی دوربین سلنڈر کی قسم کا استعمال کیا جاتا ہے جہاں کہیں بھی موبائل مشین میں ایک لمبا سٹروک تیار کرنا ہوتا ہے۔

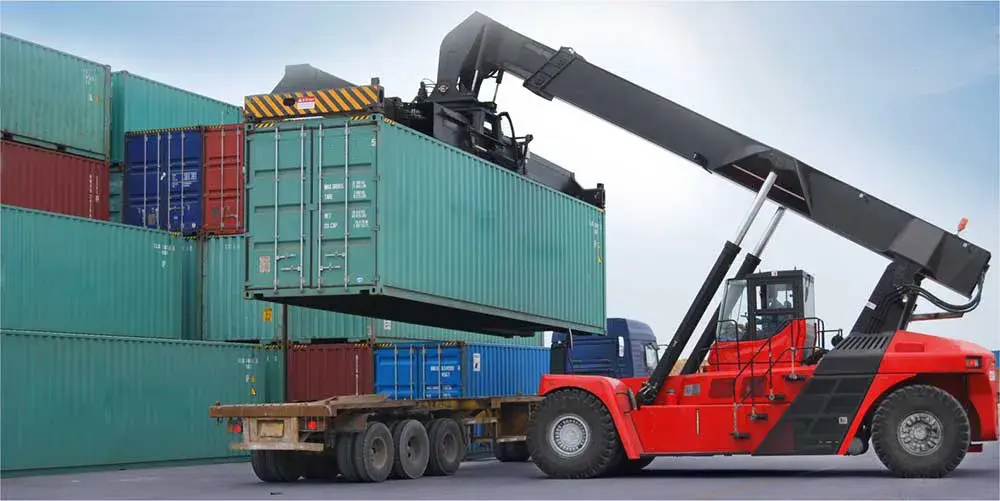

Reach stacker telescopic cylinder installed on a container handling machine boom
کنٹینر ہینڈلنگ مشین پر سروس میں اسٹیکر ٹیلیسکوپک سلنڈر تک پہنچیں۔

پورٹ اور کنٹینر ٹرمینل

مسلسل شفٹ آپریشن کے تحت وے، یارڈ اور روڈ گاڑیوں کے درمیان کنٹینرز کو منتقل کرنے والے اسٹیکرز پر بوم لفٹ اور توسیع۔

لاجسٹک یارڈ اور گودام

گھنے اسٹیکنگ کو ہینڈل کرنے والی مشینیں جہاں اسپریڈر کو چیسس کو تبدیل کیے بغیر اونچائی اور فاصلے پر درست طریقے سے پوزیشن میں رکھنا ضروری ہے۔

نقل و حمل اور مال بردار اسٹیشن

ہائی ٹرن اوور آپریشنز جہاں لوڈنگ اور ان لوڈنگ کے چکر دن بھر دہرائے جاتے ہیں اور سلنڈر کی بھروسے مندی براہ راست تھرو پٹ کا تعین کرتی ہے۔

موبائل کرینیں

ٹیلیسکوپک بوم ایکسٹینشن، جہاں ایک ہی اسٹیج کا اصول نقل و حمل کے قابل بند لمبائی سے طویل رسائی پیدا کرتا ہے۔

ٹپر اور ٹریلر کا سامان

ٹِپنگ باڈیز اور پلیٹ فارم ریزنگ کے لیے ملٹی اسٹیج لفٹنگ سلنڈر، جہاں فالج دستیاب بڑھتے ہوئے جگہ کے مقابلے لمبا ہوتا ہے۔

تبدیلی اور ریٹروفٹ

کسی موجودہ ریچ اسٹیکر پر پھٹے ہوئے یا خراب شدہ بوم سلنڈر کی براہ راست تبدیلی، اصل ڈرائنگ یا ماپے ہوئے نمونے کے خلاف تیار کی گئی ہے۔

خریدار کے اکثر پوچھے گئے سوالات

  • یہ اسٹیکر دوربین سلنڈر کور تک کس بور، اسٹروک اور پریشر تک پہنچتا ہے؟معیاری بور کا قطر 200 ملی میٹر سے 220 ملی میٹر، راڈ کا قطر 150 ملی میٹر سے 180 ملی میٹر، زیادہ سے زیادہ اسٹروک 8000 ملی میٹر اور زیادہ سے زیادہ ورکنگ پریشر 30 ایم پی اے ہے۔ مجموعی طور پر اٹھانے کی اونچائی آپ کی مشین کی بوم جیومیٹری پر منحصر ہے، صرف اسٹروک پر نہیں، لہذا وضاحت کرتے وقت دونوں کی تصدیق کریں۔
  • کیا یہ سلنڈر OEM حصہ ہے یا متبادل؟یہ Raydafon نے اپنی فیکٹری میں تیار کیا ہے اور مشین بنانے والوں کے لیے OEM فٹمنٹ کے طور پر یا پہلے سے سروس میں موجود مشینوں کے متبادل یونٹ کے طور پر فراہم کیا جا سکتا ہے۔ بدلنے کے لیے، اصل ڈرائنگ، مشین کا ماڈل یا ناکام سلنڈر کے ناپے ہوئے طول و عرض بھیجیں۔
  • میں کیسے جان سکتا ہوں کہ ماؤنٹنگ میرے بوم سے مماثل ہوگی؟ماؤنٹنگ کو ڈرائنگ کے لیے بنایا جاتا ہے — پن، فلانج یا کلیویس ترتیب، بندرگاہ کی پوزیشنوں کے ساتھ۔ موجودہ سلنڈر کی اصل جہت کے ساتھ ڈرائنگ یا تصویر بھیجیں اور ہم حوالہ دینے سے پہلے انٹرفیس کی تصدیق کریں گے۔
  • آپ کو کونسی معلومات کا حوالہ دینے کی ضرورت ہے؟مشین کا ماڈل، بور اور راڈ کا قطر، مطلوبہ اسٹروک، ورکنگ پریشر، اسٹیج کی گنتی اگر یہ ملٹی اسٹیج ڈیزائن، بڑھتے ہوئے قسم اور مقدار ہے۔ ان میں سے جتنی زیادہ ہمیں انکوائری کے ساتھ موصول ہوتی ہے، اتنی ہی تیزی سے ہم ڈیزائن اور قیمت کی تصدیق کر سکتے ہیں۔
  • دوربین سلنڈر کی سروس لائف کو کیا متاثر کرتا ہے؟ہائیڈرولک تیل کی صفائی، وائپر سیل کی حالت اور انفرادی مراحل کی سیدھ اہم عوامل ہیں۔ آلودگی یا اسکور شدہ سطح کی سطح مہروں کو نقصان پہنچاتی ہے اور رساو کا باعث بنتی ہے، لہذا فلٹریشن اور باقاعدگی سے معائنہ اتنا ہی اہم ہے جتنا کہ خود سلنڈر کی تفصیلات۔
  • لیڈ ٹائم کیا ہے اور کیا اضافی مہریں فراہم کی جا سکتی ہیں؟لیڈ ٹائم کا انحصار اس بات پر ہوتا ہے کہ آیا سلنڈر موجودہ ڈرائنگ سے میل کھاتا ہے یا اسے نئی کنفیگریشن کی ضرورت ہے، اور عام طور پر انکوائری موصول ہونے کے 24 گھنٹے کے اندر، کوٹیشن کے ساتھ تصدیق ہو جاتی ہے۔ سیل کٹس اور متبادل اجزاء الگ سے فراہم کیے جاسکتے ہیں تاکہ سیل کی ناکامی کے بعد مشین کو دوبارہ سروس میں واپس کیا جاسکے۔

متعلقہ مصنوعات اور مزید پڑھنا

ریچ اسٹیکر ٹیلیسکوپک سلنڈر کوٹیشن کی درخواست کریں۔

مشین کا ماڈل، بور اور راڈ کا قطر، مطلوبہ اسٹروک، ورکنگ پریشر، بڑھتے ہوئے قسم اور مقدار — یا اصل ڈرائنگ بھیجیں۔ ہم آپ کے بوم کے خلاف ترتیب کی تصدیق کرتے ہیں اور قیمت اور لیڈ ٹائم کے ساتھ 24 گھنٹوں کے اندر جواب دیتے ہیں۔

ابھی انکوائری بھیجیں۔

* 8000 ملی میٹر کا فگر سلنڈر اسٹروک ہے، مشین لفٹ کی اونچائی نہیں۔ آرڈر دینے سے پہلے براہ کرم اپنے ہائیڈرولک سسٹم کے ریٹیڈ ورکنگ پریشر اور بڑھتے ہوئے طول و عرض کی تصدیق کریں۔
