کراسڈ ہیلیکل گیئرز

Raydafon ایک چین میں مقیم OEM مینوفیکچرر ہے اور درست آلات، طبی آلات، آٹوموٹیو سے متعلق معاون ڈرائیوز، سمارٹ ہوم ڈیوائسز اور صنعتی مشینری کے لیے کراسڈ ہیلیکل گیئرز کا فراہم کنندہ ہے۔ معیاری رینج ماڈیول 0.8-4 ملی میٹر، شافٹ اینگل ایڈجسٹ ایبل 25°-90°، زمینی دانت کی سطح، 90% سے زیادہ ٹرانسمیشن کی کارکردگی کا احاطہ کرتی ہے۔ مواد کے اختیارات میں اعلی طاقت کا مرکب سٹیل، سٹینلیس سٹیل، ایلومینیم کانسی، نایلان اور لباس مزاحم انجینئرنگ پلاسٹک شامل ہیں۔ کراس شدہ ہیلیکل ٹوتھ ڈیزائن غیر متوازی اور غیر متصل شافٹ کے درمیان طاقت کو منتقل کرتا ہے، ترتیب کی جگہ بچاتا ہے اور چلنے والے شور کو کم کرتا ہے۔ کسٹم ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور، کی وے، میٹریل اور سطح کا علاج معاون ہے۔ نمونہ آرڈرز، بلک آرڈرز اور پرائیویٹ لیبل پیکیجنگ دستیاب ہیں۔ تیزی سے کوٹیشن کے لیے ڈرائنگ یا نمونے کی تفصیلات، مطلوبہ مواد، مقدار اور منزل کی بندرگاہ بھیجیں۔
چین OEM کراسڈ ہیلیکل گیئر مینوفیکچرر

درست آلات اور صنعتی ڈرائیوز میں غیر متوازی شافٹ ٹرانسمیشن کے لیے کراسڈ ہیلیکل گیئرز بنانے والا

Raydafon ایک چین میں مقیم OEM کارخانہ دار اور کراسڈ ہیلیکل گیئرز کا فراہم کنندہ ہے، جسے سکرو گیئرز بھی کہا جاتا ہے۔ کراسڈ ہیلیکل گیئرز غیر متوازی اور غیر متصل شافٹ کے درمیان طاقت کی ترسیل کرتے ہیں، جو انہیں کمپیکٹ آٹومیشن آلات، لیپ ٹاپ کولنگ فین، ڈینٹل چیئر ایڈجسٹمنٹ سسٹم، آٹوموٹیو انجن سے متعلق معاون ڈرائیوز اور سمارٹ پردے کی ترسیل کے آلات کے لیے موزوں بناتے ہیں۔ معیاری رینج ماڈیول 0.8-4 ملی میٹر، شافٹ اینگل ایڈجسٹ ایبل 25°-90°، زمینی دانت کی سطح اور 90% سے زیادہ ٹرانسمیشن کی کارکردگی کا احاطہ کرتی ہے۔ مواد کے اختیارات میں اعلی طاقت کا مرکب سٹیل، سٹینلیس سٹیل، ایلومینیم کانسی، نایلان اور لباس مزاحم انجینئرنگ پلاسٹک شامل ہیں۔ کسٹم ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور، کی وے، میٹریل اور سطح کا علاج معاون ہے۔ کوٹیشن کی درخواست کرنے کے لیے اپنی ڈرائنگ یا نمونے کی تفصیلات، مطلوبہ مواد، مقدار اور منزل کی بندرگاہ بھیجیں۔

0.8-4 ملی میٹرماڈیول کی حد
25°-90°شافٹ زاویہ
>90%ٹرانسمیشن کی کارکردگی
5 مواداسٹیل · سٹینلیس · کانسی · نایلان · پلاسٹک

کراسڈ ہیلیکل گیئرز کیوں استعمال کیے جاتے ہیں جہاں عام گیئرز فٹ نہیں ہو سکتے

معیاری اسپر گیئرز، ہیلیکل گیئرز اور بیول گیئرز متوازی یا ایک دوسرے کو ملانے والی شافٹ کے درمیان طاقت منتقل کرتے ہیں۔ جب مشین کا لے آؤٹ دو شافٹ کو ایک غیر متوازی، غیر متصل زاویہ پر رکھتا ہے، تو عام گیئرز درست طریقے سے میش نہیں کر سکتے ہیں۔ کراسڈ ہیلیکل گیئرز ایک ہیلیکل ٹوتھ فارم کا استعمال کرتے ہوئے اس کو حل کرتے ہیں جو دو شافٹ کو ایک زاویہ پر، عام طور پر 25° اور 90° کے درمیان طاقت کی ترسیل کی اجازت دیتا ہے۔

یہ کراسڈ ہیلیکل گیئرز کو کمپیکٹ ڈیزائن کے لیے موزوں بناتا ہے۔ لیپ ٹاپ کولنگ فین میں، موٹر شافٹ اور فین بلیڈ شافٹ کے درمیان کی جگہ بہت کم ہوتی ہے۔ ڈینٹل چیئر ایڈجسٹمنٹ سسٹم میں بیکریسٹ اور سیٹ ڈرائیو شافٹ مختلف زاویوں پر ہوتے ہیں۔ آٹوموٹو انجن کی معاون ڈرائیو میں، واٹر پمپ اور جنریٹر ان پٹ شافٹ مین ڈرائیو سے آفسیٹ ہوتے ہیں۔ کراسڈ ہیلیکل گیئرز بڑے گیئر باکسز یا بیول گیئر سیٹوں کو شامل کیے بغیر ان ترتیب کو ہینڈل کرتے ہیں۔

Raydafon مواد کی ایک رینج میں کراسڈ ہیلیکل گیئرز تیار کرتا ہے تاکہ خریدار لوڈ، رفتار، سنکنرن اور شور کے تقاضوں کے مطابق گیئر کا مقابلہ کر سکیں۔ متعلقہ گیئر کی اقسام کے لیے، مکمل جائزہ لیں۔پریسجن گیئرزمرہ،ہیلیکل گیئرصفحہ اوربیول گیئرصفحہ

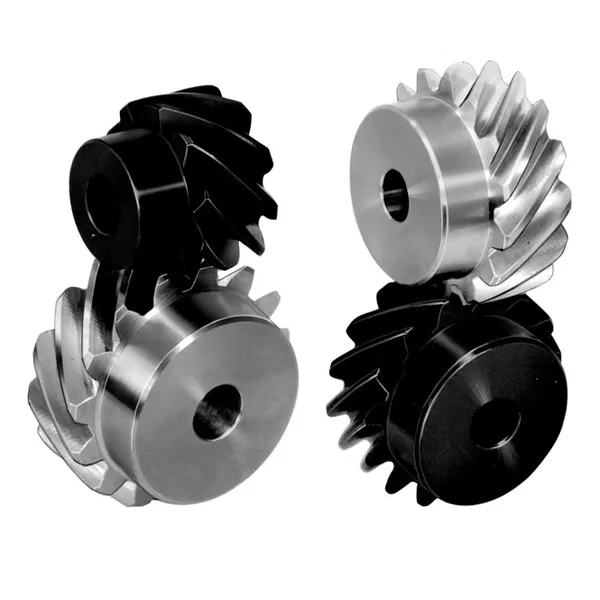

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
غیر متوازی شافٹ ٹرانسمیشن کے لیے کراسڈ ہیلیکل گیئرز

معیاری تفصیلات کی حد اور مواد کے اختیارات

نیچے دی گئی جدول Raydafon کراسڈ ہیلیکل گیئرز کے لیے معیاری تصریح کی حد کی فہرست دیتا ہے۔ اگر آپ کے آلات کو مختلف ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور یا کی وے کی ضرورت ہے تو اپنی مرضی کے مطابق پروڈکشن کے لیے OEM ڈرائنگ یا جسمانی نمونہ بھیجیں۔

پیرامیٹر معیاری رینج حسب ضرورت آپشن
ماڈیول 0.8-4 ملی میٹر اپنی مرضی کا ماڈیول دستیاب ہے۔
شافٹ زاویہ 25°-90° اپنی مرضی کے مطابق زاویہ دستیاب ہے۔
دانت کی سطح گراؤنڈ پیسنا، لیپنگ، فاسفٹنگ
ٹرانسمیشن کی کارکردگی 90% سے زیادہ مواد، زاویہ اور چکنا پر منحصر ہے
بور اور کلیدی راستہ کی وے کے ساتھ معیاری بور کسٹم بور، کی وے، سیٹ سکرو، ڈی شیپ
سطح کا علاج زنگ مخالف تیل بلیک آکسائیڈ، زنک چڑھانا، گرمی کا علاج
مواد اعلی طاقت کھوٹ سٹیل ۔ سٹینلیس سٹیل، ایلومینیم کانسی، نایلان، انجینئرنگ پلاسٹک

آپ کی درخواست کے لیے مواد کا موازنہ یا سفارش درکار ہے؟ لوڈ، رفتار، ماحول اور تنصیب کی جگہ کی تفصیلات بھیجیں۔ Raydafon وہ مواد اور تفصیلات تجویز کرے گا جو آپ کے کام کے حالات کے مطابق ہو۔

دستیاب مواد کی اقسام

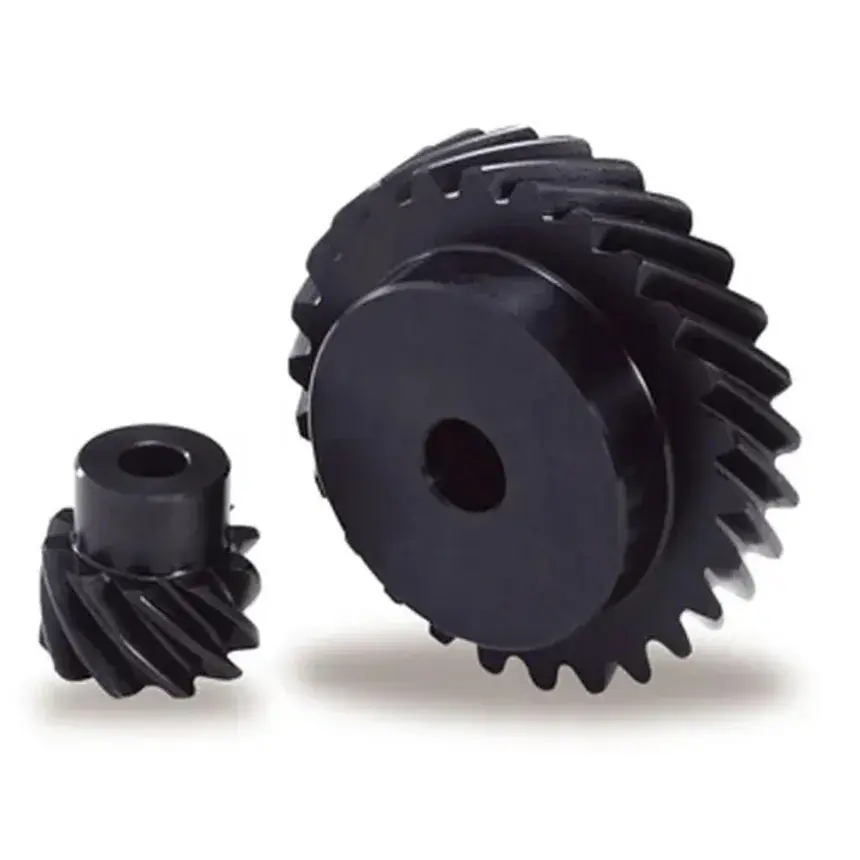

Steel crossed helical gears
اسٹیل کراسڈ ہیلیکل گیئرز

صنعتی ڈرائیوز اور آٹوموٹیو سے متعلق معاون نظاموں میں بھاری بوجھ اور ہائی ٹارک ایپلی کیشنز کے لیے اعلی طاقت والا مصر دات والا اسٹیل۔

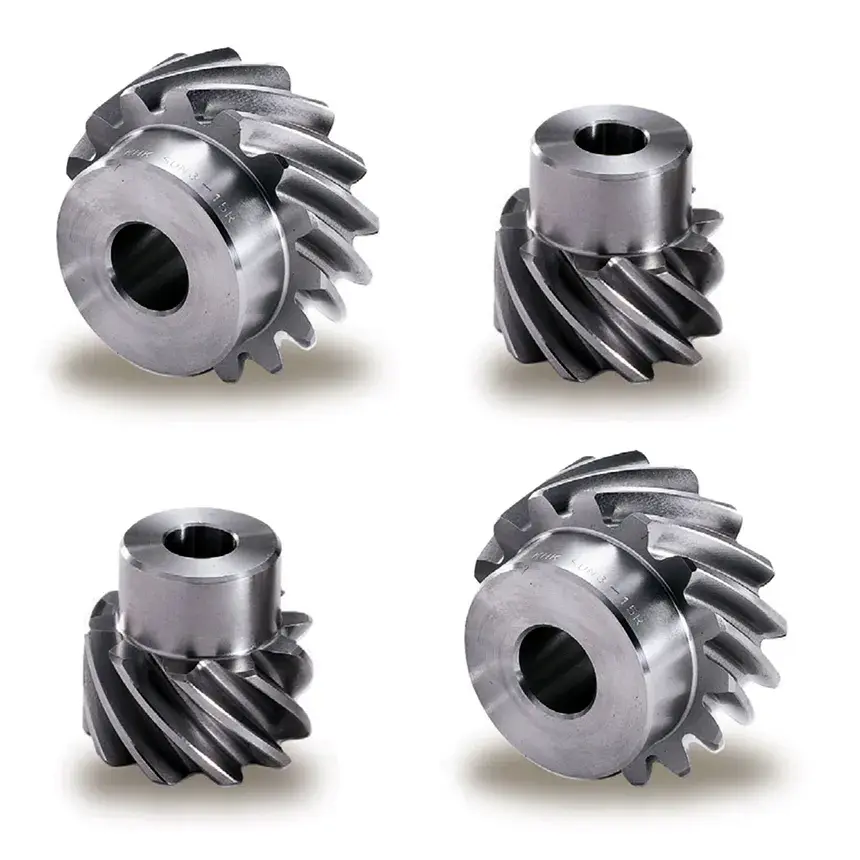

Stainless steel crossed helical gears
سٹینلیس سٹیل کراسڈ ہیلیکل گیئرز

طبی آلات، کھانے کی مشینری، مرطوب ماحول اور بیرونی تنصیبات کے لیے سنکنرن مزاحم۔

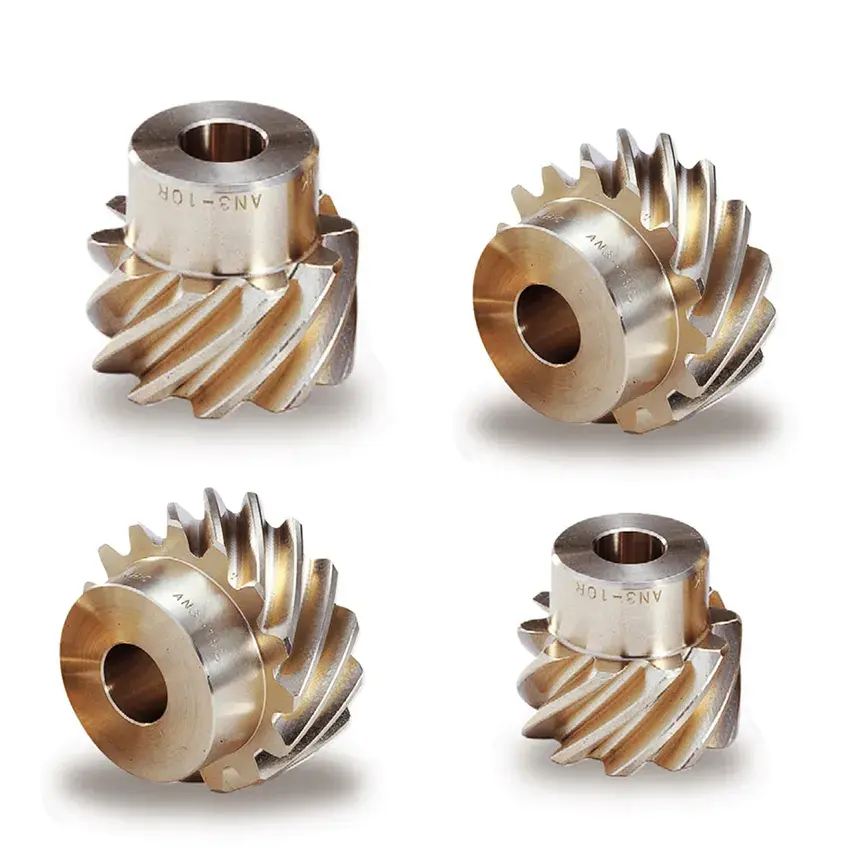

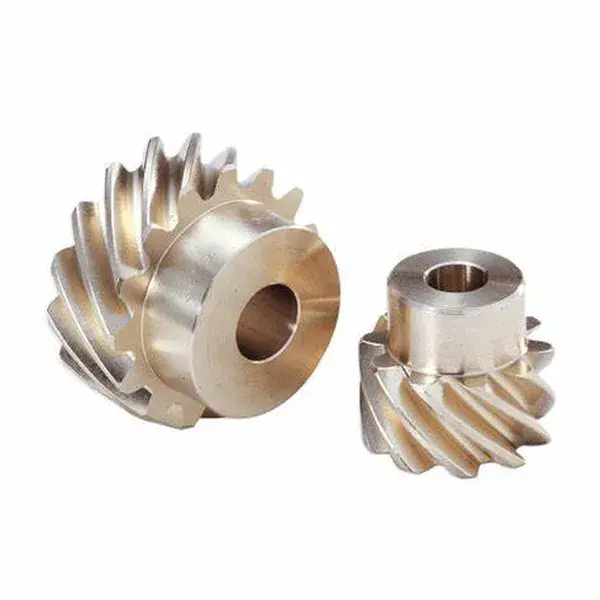

Aluminum bronze crossed helical gears
ایلومینیم کانسی کراسڈ ہیلیکل گیئرز

اچھی لباس مزاحمت اور بوجھ کی صلاحیت، بھاری مشینری، کان کنی کے سامان اور ہائی ٹارک ٹرانسمیشن کے لیے موزوں ہے۔

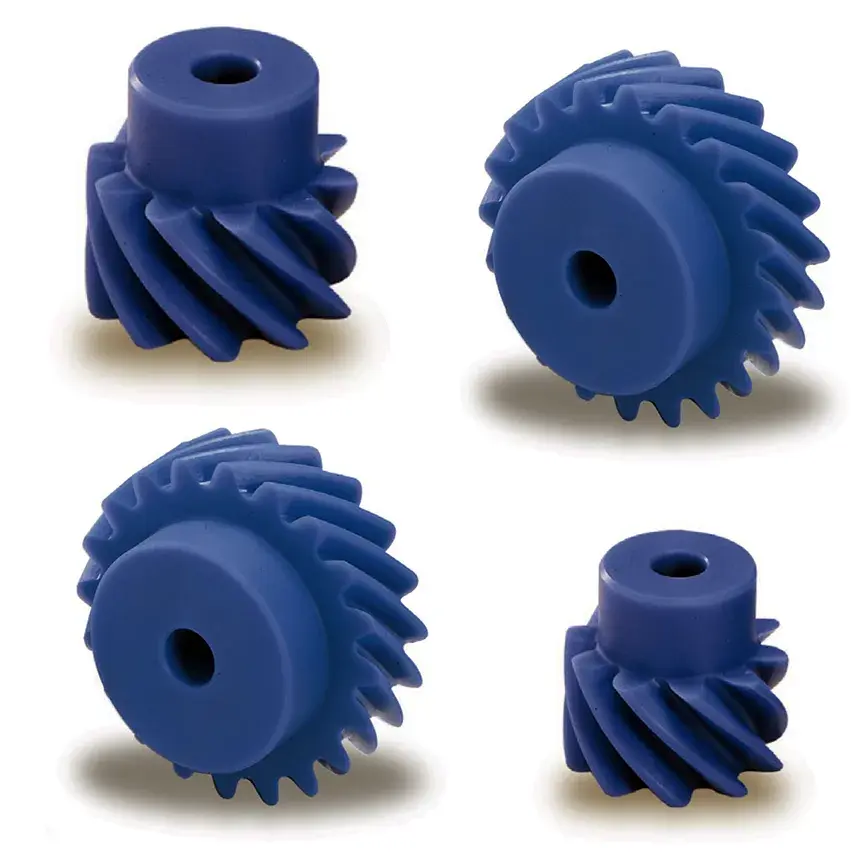

Nylon crossed helical gears
نایلان کراسڈ ہیلیکل گیئرز

سمارٹ ہوم ڈیوائسز، دفتری آلات اور کم بوجھ والے درست آلات کے لیے ہلکا پھلکا اور پرسکون دوڑنا۔

صحت سے متعلق آلات، طبی آلات اور صنعتی ڈرائیوز میں ایپلی کیشنز

الیکٹرانکس لیپ ٹاپ کولنگ فین ٹرانسمیشن

مائکرون لیول کی درستگی موٹر شافٹ اور فین بلیڈ شافٹ کے درمیان کمپیکٹ جگہ پر فٹ بیٹھتی ہے، پنکھے کو خاموش رکھتی ہے اور پتلے اور ہلکے ڈیزائن کو سپورٹ کرتی ہے۔

میڈیکل دانتوں کی کرسی ملٹی اینگل ایڈجسٹمنٹ

بیکریسٹ اور سیٹ کے اجزاء کو مختلف زاویوں پر طاقت منتقل کرتا ہے۔ میڈیکل گریڈ کے مواد کے اختیارات محفوظ اور قابل اعتماد آپریشن کی حمایت کرتے ہیں۔

آٹوموٹو انجن سے متعلق معاون ڈرائیو

واٹر پمپوں اور جنریٹرز سے بڑے ٹارک اور اثر والے بوجھ کو ہینڈل کرتا ہے۔ گرمی کا علاج اعلی درجہ حرارت اور کمپن کے تحت لباس مزاحمت اور طاقت کو بہتر بناتا ہے۔

سمارٹ گھر سمارٹ پردے کی ترسیل

کم شور کے ساتھ غیر متوازی زاویہ پر منتقل ہوتا ہے، تنصیب کی جگہ بچاتا ہے اور گھر کے آٹومیشن سسٹم میں آرام کا اضافہ کرتا ہے۔

متعلقہ ٹرانسمیشن اجزاء کے لیے، کا جائزہ لیں۔سکرو گیئرزمرہ،ورم گیئر اور ورم شافٹصفحہ، اوراسپر گیئررینج

کوالٹی شواہد، معائنہ اور ایکسپورٹ سپورٹ

مواد اور گرمی کے علاج کے ریکارڈ

خریدار کے معیار کے جائزے کے لیے مواد کے درجے اور گرمی کے علاج کے ریکارڈز بلک ترسیل کے ساتھ فراہم کیے جا سکتے ہیں۔

دانتوں کا پروفائل اور جہتی معائنہ

ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور، کی وے اور دانت کی سطح کا آرڈر شدہ ڈرائنگ یا کسٹمر کے نمونے کے خلاف معائنہ کیا جاتا ہے۔

میشنگ اور شور چیک

پیکنگ سے پہلے ہموار میشنگ، کم شور اور مستحکم ٹرانسمیشن کے لیے نمونے اور بلک بیچز کی جانچ کی جاتی ہے۔

پیکنگ برآمد کریں۔

گیئرز زنگ مخالف تیل اور حفاظتی ریپنگ سے بھرے ہوتے ہیں۔ سمندری فریٹ، ایئر فریٹ یا ایکسپریس ڈلیوری کے لیے بلک آرڈرز کو پیلیٹائز اور پٹا لگایا جا سکتا ہے۔

اپنی مرضی کے مطابق OEM آرڈر کرنے کا عمل

مرحلہ 01 درخواست کی تفصیلات بھیجیں۔

ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور، کی وے، میٹریل، سطح کا علاج، مقدار اور منزل کی بندرگاہ فراہم کریں۔

مرحلہ 02 ڈرائنگ یا نمونہ کا جائزہ

Raydafon OEM ڈرائنگ یا جسمانی نمونے کا جائزہ لیتا ہے اور تفصیلات اور مواد کے انتخاب کی تصدیق کرتا ہے۔

مرحلہ 03 نمونہ اور منظوری

اپنی مرضی کے منصوبوں کے لیے، Raydafon بلک پروڈکشن سے پہلے خریدار کی تصدیق کے لیے نمونہ تیار کرتا ہے۔

مرحلہ 04 پیداوار اور کوٹیشن

منظوری کے بعد، Raydafon ایک FOB ننگبو کوٹیشن، پروڈکشن شیڈول اور پیکنگ کی تفصیلات فراہم کرتا ہے۔

اکثر پوچھے گئے سوالات

کراس ہیلیکل گیئرز کیا ہیں؟

کراسڈ ہیلیکل گیئرز، جنہیں سکرو گیئرز بھی کہا جاتا ہے، ہیلیکل گیئرز ہیں جو غیر متوازی، غیر متصل شافٹ کے ساتھ میش ہوتے ہیں۔ وہ شافٹ کے درمیان ایک زاویہ پر، عام طور پر 25° سے 90° تک بجلی کی ترسیل کرتے ہیں، اور جہاں لے آؤٹ کی جگہ محدود اور ہموار ہوتی ہے، خاموش ٹرانسمیشن کی ضرورت ہوتی ہے۔

Raydafon کیا ماڈیول اور شافٹ اینگل رینج تیار کرتا ہے؟

Raydafon ماڈیول 0.8-4 ملی میٹر کے ساتھ کراسڈ ہیلیکل گیئرز تیار کرتا ہے اور شافٹ اینگل 25° سے 90° تک ایڈجسٹ کیا جا سکتا ہے۔ زمینی دانت کی سطح اور ٹرانسمیشن کی کارکردگی 90 فیصد سے زیادہ پیداوار کی حد میں معیاری ہے۔ کسٹم ماڈیول، ٹوتھ نمبر اور شافٹ اینگل کسٹمر ڈرائنگ کے خلاف معاون ہیں۔

کیا مواد دستیاب ہیں؟

مواد کے اختیارات میں اعلی طاقت کا مرکب سٹیل، سٹینلیس سٹیل، ایلومینیم کانسی، نایلان اور لباس مزاحم انجینئرنگ پلاسٹک شامل ہیں۔ مواد کا انتخاب بوجھ، رفتار، سنکنرن مزاحمت اور شور کی ضروریات پر منحصر ہے۔

اہم ایپلی کیشنز کیا ہیں؟

کراسڈ ہیلیکل گیئرز کومپیکٹ آٹومیشن آلات، لیپ ٹاپ کولنگ فین، ڈینٹل چیئر ایڈجسٹمنٹ سسٹم، آٹوموٹو انجن سے متعلق معاون ڈرائیوز جیسے واٹر پمپ اور جنریٹر، اور سمارٹ پردے کی ترسیل کے آلات میں استعمال ہوتے ہیں۔ محدود جگہ میں غیر متوازی شافٹ ٹرانسمیشن کی ضرورت والی کوئی بھی ایپلیکیشن کراسڈ ہیلیکل گیئرز استعمال کر سکتی ہے۔

کیا Raydafon اپنی مرضی کے OEM کراسڈ ہیلیکل گیئرز تیار کر سکتا ہے؟

جی ہاں Raydafon کسٹمر ڈرائنگ یا جسمانی نمونوں سے OEM پروڈکشن کی حمایت کرتا ہے۔ کسٹم ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور، کی وے، میٹریل، سطح کا علاج اور پرائیویٹ لیبل پیکیجنگ دستیاب ہیں۔

کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟

ڈرائنگ یا نمونے کی تفصیلات، ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور، کی وے، مواد، سطح کا علاج، آرڈر کی مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon FOB ننگبو کوٹیشن اور لیڈ ٹائم کے ساتھ جواب دے گا۔

کیا آپ بلک آرڈر سے پہلے نمونے پیش کرتے ہیں؟

جی ہاں Raydafon بلک پروڈکشن سے پہلے خریدار کی تصدیق کے لیے نمونے تیار کر سکتا ہے۔ نمونہ لیڈ ٹائم ڈرائنگ کی پیچیدگی اور مواد کے انتخاب پر منحصر ہے۔

کسٹم کراسڈ ہیلیکل گیئرز کو ماخذ کرنے کے لیے تیار ہیں؟

اپنی ڈرائنگ یا نمونے کی تفصیلات، ماڈیول، ٹوتھ نمبر، شافٹ اینگل، بور، کی وے، مواد، سطح کا علاج، آرڈر کی مقدار اور منزل کی بندرگاہ بھیجیں۔ Raydafon تفصیلات کی تصدیق کرے گا، ضرورت پڑنے پر نمونہ تیار کرے گا، پھر لیڈ ٹائم اور پیکنگ کی تفصیلات کے ساتھ FOB ننگبو کوٹیشن فراہم کرے گا۔
