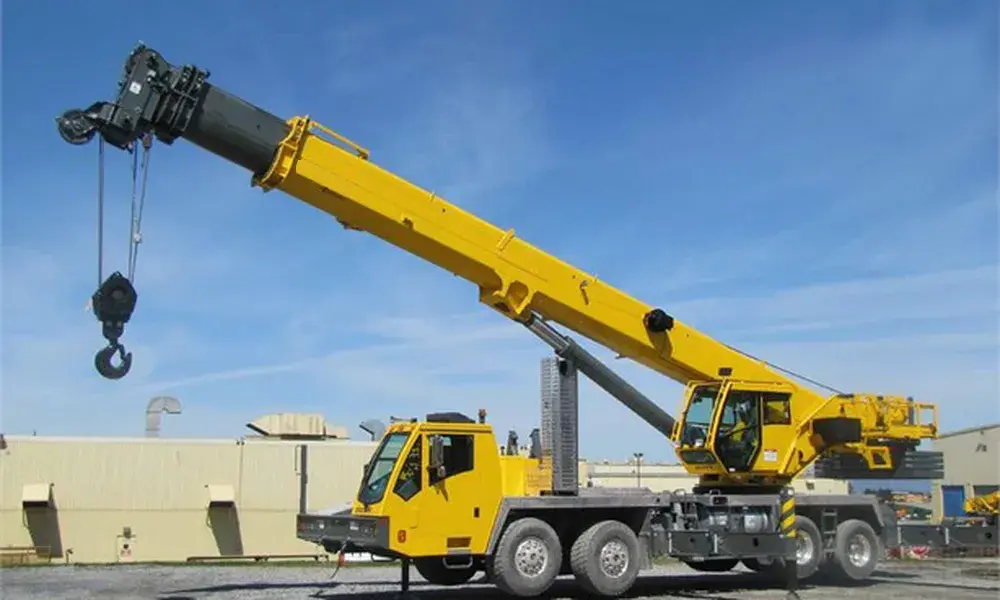

کرین کاؤنٹر ویٹ ہائیڈرولک سلنڈرموبائل کرینوں اور بندرگاہ کے سامان کے لیے۔ کاؤنٹر ویٹ بلاک کو ریئل ٹائم میں منتقل کرتا ہے تاکہ ±1° کے اندر بوم کو برقرار رکھا جا سکے اور عدم توازن کے شٹ ڈاؤن کو کم کیا جا سکے۔ QAY220-کلاس 200–220 t آل ٹیرین کرین کے لیے بنایا گیا ہے۔
بورΦ200 ملی میٹر· چھڑیΦ100 ملی میٹر· اسٹروک180 ملی میٹر· کام کرنے کا دباؤ25/40 ایم پی اے· وزن124 کلوگرام· ڈرائنگ نمبرQAY220.12/13A-00· 35CrMo-کلاس الائے اسٹیل · ISO 9001 فیکٹری · MOQ 1 پی سی · حسب ضرورت اسٹروک دستیاب · 24 گھنٹے کے اندر حوالہ۔

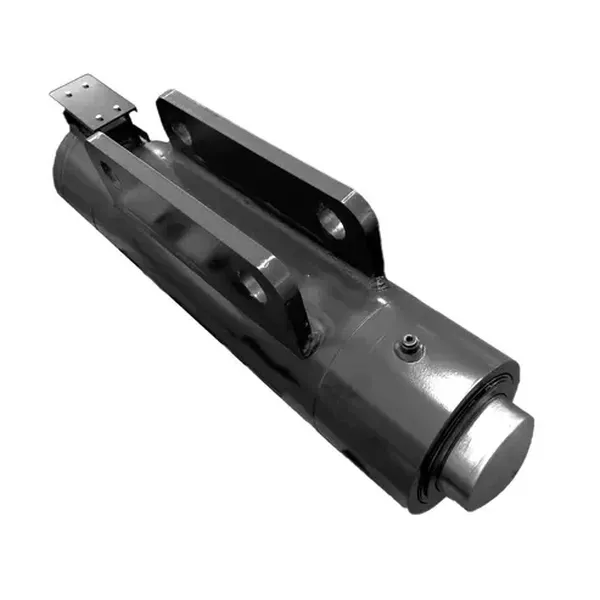

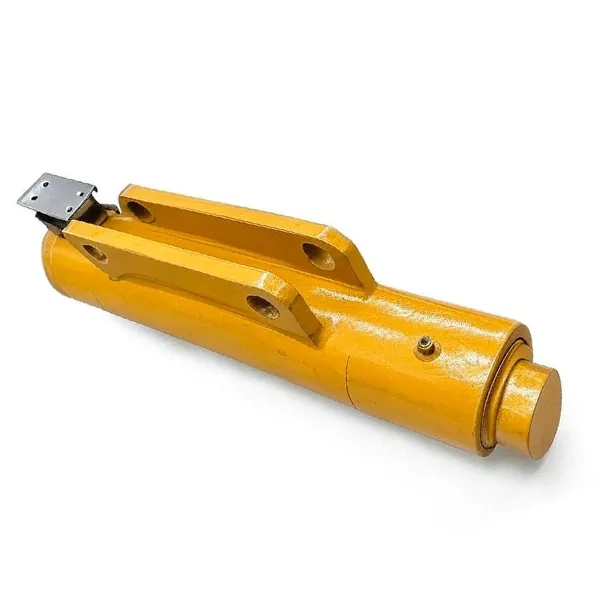

Raydafon کرین کاؤنٹر ویٹ ہائیڈرولک سلنڈر تیار کرتا ہے جو لوڈ کی حرکت کے وقت آپ کی تیزی کو متوازن رکھتا ہے۔ کروم پلیٹڈ یا اینٹی سنکنرن سطح کے علاج کے ساتھ اعلی طاقت والے الائے اسٹیل سے بنایا گیا ہے، یہ مستحکم قوت پیداوار، ±1° بوم سوئ کنٹرول اور 15% سے زیادہ توانائی کی بچت بمقابلہ روایتی سلنڈرز کے برابر بوجھ پر فراہم کرتا ہے۔ ننگبو، چین سے فیکٹری براہ راست سپلائی - ISO 9001 پروسیس کنٹرول، MOQ 1 پیس، کسٹم اسٹروک اور بڑھتے ہوئے انٹرفیس دستیاب ہے۔
کاؤنٹر ویٹ ہائیڈرولک سلنڈر موبائل کرین کے کاؤنٹر ویٹ سسٹم کا بنیادی ایکچیویٹر ہے۔ جب بوم بڑھتا ہے، تو سلنڈر کاؤنٹر ویٹ بلاک کو حقیقی وقت میں منتقل کرتا ہے تاکہ کرین کی کشش ثقل کے مرکز کو محفوظ لفافے کے اندر رکھا جا سکے۔ اس کے بغیر، کرین ایک مقررہ کاؤنٹر ویٹ پر انحصار کرتی ہے — یعنی یا تو لفٹ کی گنجائش کم ہو گئی ہے یا چیسس ضروری سے زیادہ بھاری ہونی چاہیے۔
Raydafon کا کاؤنٹر ویٹ سلنڈر کرین کے ہائیڈرولک کنٹرول سسٹم کے ساتھ کام کرتا ہے تاکہ سینسر یا آپریٹر سگنلز کو درست کاؤنٹر ویٹ پوزیشننگ میں ترجمہ کیا جا سکے۔ نتیجہ ہموار بوم موشن، ہوا کے دنوں میں اٹھاتے وقت کم زور اور عدم توازن کے الارم سے کم غیر متوقع شٹ ڈاؤن ہے۔ خریداروں کے لیےصنعتی ہائیڈرولک سلنڈریہ وہ جز ہے جو سائیکل کے وقت اور حفاظتی مارجن کو سب سے زیادہ براہ راست متاثر کرتا ہے۔
اگر آپ کی کرین مختلف کاؤنٹر ویٹ فنکشن کا استعمال کرتی ہے - مثال کے طور پر لفنگ جب سسٹم - کا موازنہ کریں۔کرین luffing ہائیڈرولک سلنڈریا مکمل براؤز کریں۔موبائل کرین ہائیڈرولک سلنڈر رینجمنتخب کرنے سے پہلے.
ذیل کا معیاری ماڈل زیادہ تر 200-220 t موبائل کرین کاؤنٹر ویٹ سسٹم کا احاطہ کرتا ہے۔ حسب ضرورت بور، اسٹروک اور بڑھتے ہوئے فاصلے دستیاب ہیں — اپنی ڈرائنگ بھیجیں اور ہم 24 گھنٹے کے اندر ایک سائز کی سفارش واپس کر دیں۔

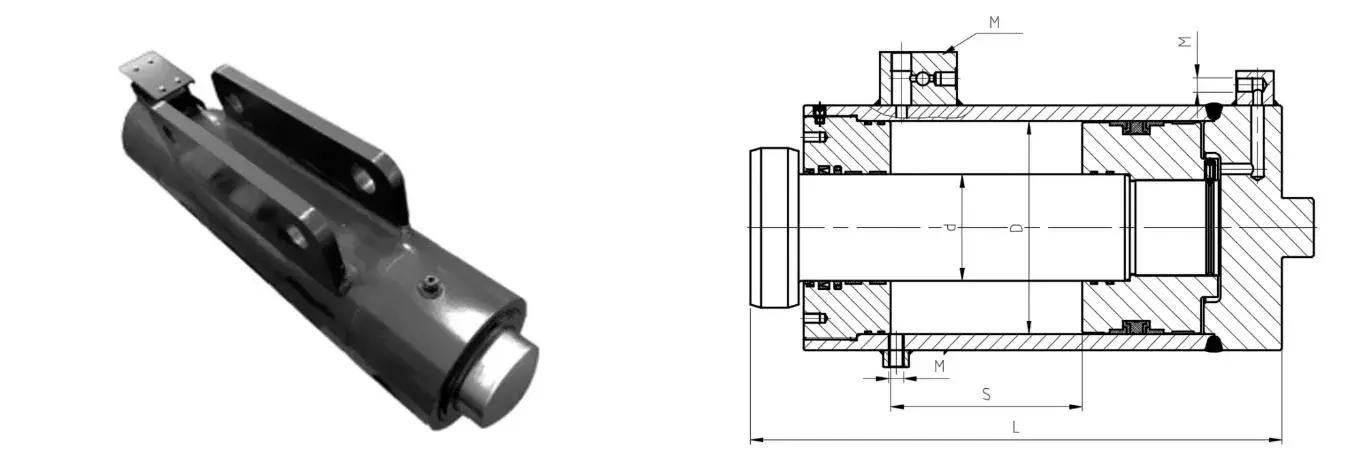

کرین کاؤنٹر ویٹ ہائیڈرولک سلنڈر ڈائمینشن ڈرائنگ — QAY220.12/13A-00
| سلنڈر کا نام | ڈرائنگ نمبر | بور ڈی | چھڑی ڈی | اسٹروک ایس | فاصلہ ایل انسٹال کریں۔ | ورکنگ پریشر | انٹرفیس ایم | وزن |
|---|---|---|---|---|---|---|---|---|
| کاؤنٹر ویٹ ہائیڈرولک سلنڈر | QAY220.12/13A-00 | Φ200 ملی میٹر | Φ100 ملی میٹر | 180 ملی میٹر | 530 ملی میٹر | 25 ایم پی اے / 40 ایم پی اے | 3-G1/4 · M20×1.5 · 2-M14×1.5 | 124 کلوگرام |
آپ کی ضرورت کا سائز نہیں ہے؟ ہم دیگر کرین ٹننج کلاسوں کے لیے حسب ضرورت کاؤنٹر ویٹ سلنڈر بھی بناتے ہیں۔ بور، اسٹروک، پریشر اور ماؤنٹنگ انٹرفیس بھیجیں — یا بس اپنا ڈرائنگ نمبر آگے بھیجیں — اور ہمارے انجینئرز میچ کی تصدیق کریں گے۔
تین تجارتی وجوہات دہرانے کے احکامات کو چلاتی ہیں:طویل سروس وقفہ، کم دیکھ بھال کی مزدوری اور پورے اسٹروک میں مستحکم قوت پیداوار.
مسلسل ڈیوٹی کے تحت اخترتی کے بغیر ہائی پریشر اور بھاری بوجھ کا مقابلہ کرتا ہے۔ سطح کی کروم چڑھانا یا اینٹی سنکنرن کوٹنگ مرطوب، نمک کے اسپرے اور دھول والی جگہ کے حالات کو سنبھالتی ہے۔
ہموار ٹیلی سکوپنگ کے لیے کرین کے ہائیڈرولک کنٹرول سسٹم کے ساتھ کام کرتا ہے — اٹھانے کے دوران فوری کاؤنٹر ویٹ کی جگہ، اور ٹھیک جگہ کے دوران ملی میٹر لیول بیلنس ایڈجسٹمنٹ۔
بڑے پیمانے پر ترمیم کے بغیر موجودہ کرین کے بڑھتے ہوئے پوائنٹس کو فٹ بیٹھتا ہے۔ سیل اور سروس پورٹس معیاری ٹولز کے ساتھ قابل رسائی ہیں - زیادہ تر مہر کی تبدیلی سائٹ پر 30 منٹ کے اندر ختم ہوجاتی ہے۔
زبردستی آؤٹ پٹ حقیقی وقت میں کام کے حالات میں ایڈجسٹ ہو جاتی ہے۔ مساوی طاقت پر روایتی سلنڈروں کے مقابلے میں، توانائی کی کھپت میں 15 فیصد سے زیادہ کمی واقع ہوتی ہے۔
کاؤنٹر ویٹ ہائیڈرولک سلنڈر اس جگہ متعین کیا جاتا ہے جہاں لوڈ یا بوم پوزیشن میں تبدیلی کے دوران کرین کو متوازن رہنا چاہیے۔ عام تنصیبات میں شامل ہیں:
ایک متعلقہ کرین تقریب کی ضرورت ہے؟ مکمل جائزہ لیں۔موبائل کرین ہائیڈرولک سلنڈر سیریزیادوربین ہائیڈرولک سلنڈر کی حدبوم ایکسٹینشن ایپلی کیشنز کے لیے۔
Raydafon ایک OEM ہائیڈرولک سلنڈر بنانے والا ہے، تجارتی کمپنی نہیں۔ کسٹمائزیشن ننگبو، چین میں ہماری اپنی ISO 9001 سہولت کے اندر ہوتی ہے — وہی لائن جو ہمارے معیاری سلنڈر بناتی ہے۔
Φ40 mm سے Φ400 mm بور تک۔ اپنی مرضی کے قطر اور سطح کی کھردری کے ساتھ ہارڈ کروم چڑھایا راڈ۔
حسب ضرورت اسٹروک کی لمبائی، انسٹالیشن کا فاصلہ، پن بور، فلینج یا ٹرنین ماؤنٹنگ حسب ضرورت۔
کام کرنے کا دباؤ 40 MPa اور اس سے اوپر۔ سیل برانڈز آپ کے آپریٹنگ درجہ حرارت اور سیال سے مماثل ہیں۔
کروم چڑھانا، اینٹی سنکنرن کوٹنگ یا پینٹنگ۔ پرائیویٹ لیبل کا نام پلیٹ اور مارکنگ دستیاب ہے۔
اپنے کام کے دباؤ، بہاؤ اور بڑھتے ہوئے انٹرفیس کے ساتھ PDF، DWG، DXF یا STEP ڈرائنگ بھیجیں۔ ہمارے انجینئر 24 گھنٹوں کے اندر ایک سائز کی سفارش اور فیکٹری قیمت واپس کرتے ہیں۔
ہر کاؤنٹر ویٹ سلنڈر شپمنٹ سے پہلے ایک دستاویزی معائنہ کے راستے سے گزرتا ہے - ثبوت ٹریل بیرون ملک خریدار وینڈر کی منظوری اور آنے والے معائنے کے لیے انحصار کرتے ہیں۔
معیاری سائز کا جہاز 1 ٹکڑا سے۔ OEM پروجیکٹس کے لیے 20 ٹکڑوں سے حجم کی قیمت۔
ڈرائنگ کی تصدیق اور جمع کرنے کے بعد۔ اپنی مرضی کے مطابق ڈیزائن 45 دن تک بڑھ سکتے ہیں۔
VCI اینٹی مورچا فلم، desiccant، بڑے بور کے لئے اپنی مرضی کے مطابق پیلیٹ. ایکسپورٹ معیاری پیکیجنگ۔
EXW، FOB، CIF اور DDP کی شرائط۔ مکمل برآمدی دستاویزات: CI، PL، CO، فارم A/E، میٹریل سرٹیفکیٹ۔
یہ کرین کی کشش ثقل کے مرکز کو محفوظ لفافے کے اندر رکھنے کے لیے کاؤنٹر ویٹ بلاک کو حقیقی وقت میں منتقل کرتا ہے جیسے جیسے تیزی بڑھ جاتی ہے یا بوجھ بڑھتا ہے۔ یہ ایک ہلکی چیسس کو اسی بوجھ کو اٹھانے کی اجازت دیتا ہے، بوم وے کو کم کرتا ہے اور عدم توازن کے الارم کی وجہ سے شٹ ڈاؤن کو ختم کرتا ہے۔
بور Φ200 ملی میٹر، راڈ Φ100 ملی میٹر، اسٹروک 180 ملی میٹر، تنصیب کا فاصلہ 530 ملی میٹر، ورکنگ پریشر 25 MPa اور 40 MPa، انٹرفیس 3-G1/4 · M20×1.5 · 2-M14×1.5، وزن 124 کلوگرام۔ ڈرائنگ نمبر QAY220.12/13A-00۔
جی ہاں ہم Φ40 mm سے Φ400 mm تک بور کے ساتھ حسب ضرورت کاؤنٹر ویٹ سلنڈر بناتے ہیں، کسٹم اسٹروک اور انسٹالیشن کا فاصلہ، پن بور یا فلینج ماؤنٹنگ، اور کسی بھی مطلوبہ انٹرفیس تھریڈ کے ساتھ۔ PDF، DWG، DXF یا STEP ڈرائنگ بھیجیں اور ہم 24 گھنٹوں کے اندر حوالہ دیں گے۔
معیاری ماڈل کی درجہ بندی 25 MPa مسلسل اور 40 MPa کی چوٹی ہے۔ اعلی دباؤ کی درجہ بندی مماثل مہر کے انتخاب اور راڈ کروم موٹائی کے ساتھ درخواست پر دستیاب ہے۔
معیاری سائز کے لیے MOQ 1 ٹکڑا۔ ڈرائنگ کی تصدیق اور جمع کرنے کے بعد لیڈ ٹائم 15-30 دن۔ مینوفیکچرنگ نقائص کے خلاف 12 ماہ کی محدود وارنٹی۔ مکمل برآمدی دستاویزات ہر کھیپ کے ساتھ فراہم کی جاتی ہیں۔
یہ QAY220 کلاس موبائل کرینوں اور مساوی 200-220 t آل ٹیرین کرینوں کے لیے ڈیزائن کیا گیا ہے۔ ہم دیگر ٹننج کلاسوں کے لیے کاؤنٹر ویٹ سلنڈر بھی فراہم کرتے ہیں - مطابقت کی جانچ کے لیے اپنا کرین کا ماڈل اور ڈرائنگ نمبر بھیجیں۔
سلنڈر ایک ماڈیولر ماؤنٹنگ ڈیزائن کا استعمال کرتا ہے جو موجودہ کرین کے بڑھتے ہوئے پوائنٹس پر بغیر کسی تبدیلی کے فٹ بیٹھتا ہے۔ آرڈر کرنے سے پہلے بڑھتے ہوئے پن کے قطر، تنصیب کا فاصلہ اور ہائیڈرولک انٹرفیس کی تصدیق کریں۔ کھیپ کے ساتھ تنصیب کی تفصیلی ڈرائنگ فراہم کی جاتی ہیں۔ ہمارے انجینئر ڈیلیوری سے پہلے آپ کے انسٹالیشن پلان کا بھی جائزہ لے سکتے ہیں۔
جی ہاں معیاری سائز کے لیے نمونے کے آرڈر قبول کیے جاتے ہیں۔ نمونے کی لاگت اور مال کی ڑلائ الگ سے بتائی جاتی ہے اور پہلے بلک آرڈر کے خلاف کریڈٹ کیا جا سکتا ہے۔
اپنا کرین ماڈل، ڈرائنگ نمبر یا ورکنگ پریشر بھیجیں۔ ہمارے انجینئرز 24 گھنٹوں کے اندر ایک سائز کی سفارش اور فیکٹری قیمت کے ساتھ جواب دیتے ہیں۔
